lp2985
andpey61 » 13 апр 2012, 02:58
Здравствуйте! У меня проблема с lp2985. На выходе у нее ровно 1,23В хотя должно быть 3В. пробовал менять емкости, не помогает. кто-нибудь с таким сталкивался? в чем может быть проблема? на вход даю ей 5В с usb
- Вложения
-

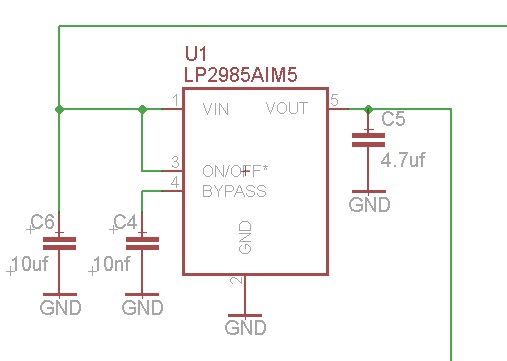

- схема включения
- andpey61
- Сообщения: 5
- Зарегистрирован: 13 апр 2012, 02:53
Re: lp2985
galex1981 » 13 апр 2012, 11:34
А делитель управляющий где? В даташите смотрите правильное подключение данного стабилизатора. 1,2 В выдает, так как это самое минимальное напряжение, которое у него преобразуется.
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: lp2985
andpey61 » 13 апр 2012, 15:51
в даташите про это ничего не сказано. и схема включения там такаяже. можно поподробнее про этот делитель?
- andpey61
- Сообщения: 5
- Зарегистрирован: 13 апр 2012, 02:53
Re: lp2985
galex1981 » 13 апр 2012, 20:08
Вообще у этого вида стабилизаторов стандартное напряжение стабилизации. То есть и вправду отсутствует делитель. Какая маркировка у него?
ЗЫ: полный даташит прилагаю
ЗЫ: полный даташит прилагаю
- Вложения
-
lp2985_full.pdf- Даташит
- (478.04 КиБ) Скачиваний: 0
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: lp2985
andpey61 » 13 апр 2012, 20:20
L0OA. дело в том что таких стабилизаторов и нет на 1.23 вольта, а тут вот выдает... спасибо за даташит, я его и читал
- andpey61
- Сообщения: 5
- Зарегистрирован: 13 апр 2012, 02:53
Re: lp2985
GlassEagle » 13 апр 2012, 20:53
Он точно 3-вольтовый? На схеме его обозначение не с маркировки ли взято? Последняя цифра 5 к чему относится? Если случайно попался 5-вольтовый, он, поди, и не даст от 5 вольт входных номинальное выходное.
(Какой интересный у вас даташит, на 470 килобайт, у меня тут какой-то валяется - 655 КиБ весит.)
(Какой интересный у вас даташит, на 470 килобайт, у меня тут какой-то валяется - 655 КиБ весит.)
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
- GlassEagle
- Сообщения: 160
- Зарегистрирован: 14 окт 2009, 11:46
- Откуда: Самара
Re: lp2985
andpey61 » 14 апр 2012, 04:14
залейте пожалуйста, цифра 5 хз к чему относится, но по идее от 4,2В должен давать 3В. маркировка взята с корпуса L0OA
- andpey61
- Сообщения: 5
- Зарегистрирован: 13 апр 2012, 02:53
