Будет ли работать такая схема в качестве нормального программатора-адаптера если нет то какую простенькую схему посоветуйте arm useb программатора ?

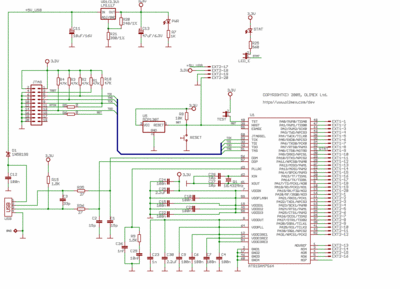

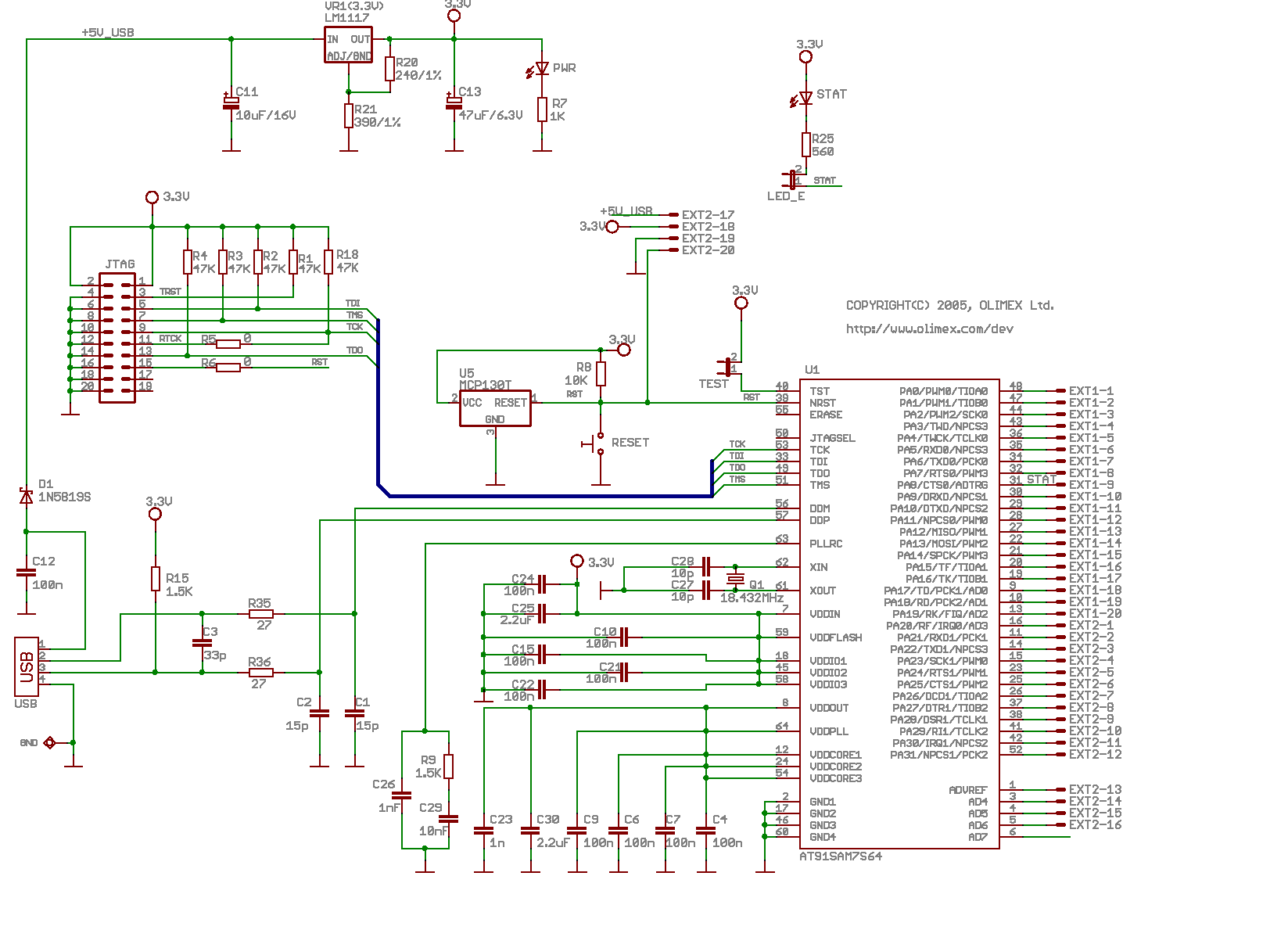

выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.

Angel71 писал(а):


выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.

Ну просто АРХИ Спасибо!!! РЕСПЕКТ за схему. Искал очень долго и вот
По поводу j-tag... оно мне не нужо, Usb есть это главное. По Arm-Usb интерфайсу тоже можно прошивать

вы главное не забудьте про ножки, отвечающие за восстановление самбы. лезть пинцетом к нужным ножкам, не разведённым на плате это зло.
а схем в интернете хватает. ищите девборды, к ним на сайтах очень часто еще и схему выкладывают.

Адаптер USB-UART недорогой для прошивки ARM наверно достаточен.

кому что удобней. а 6-7 копеечных деталек обвеса для юсб сравнивать с уарт<->юсб переходником в лоб как-то тяжко.

Angel71 писал(а):


выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.

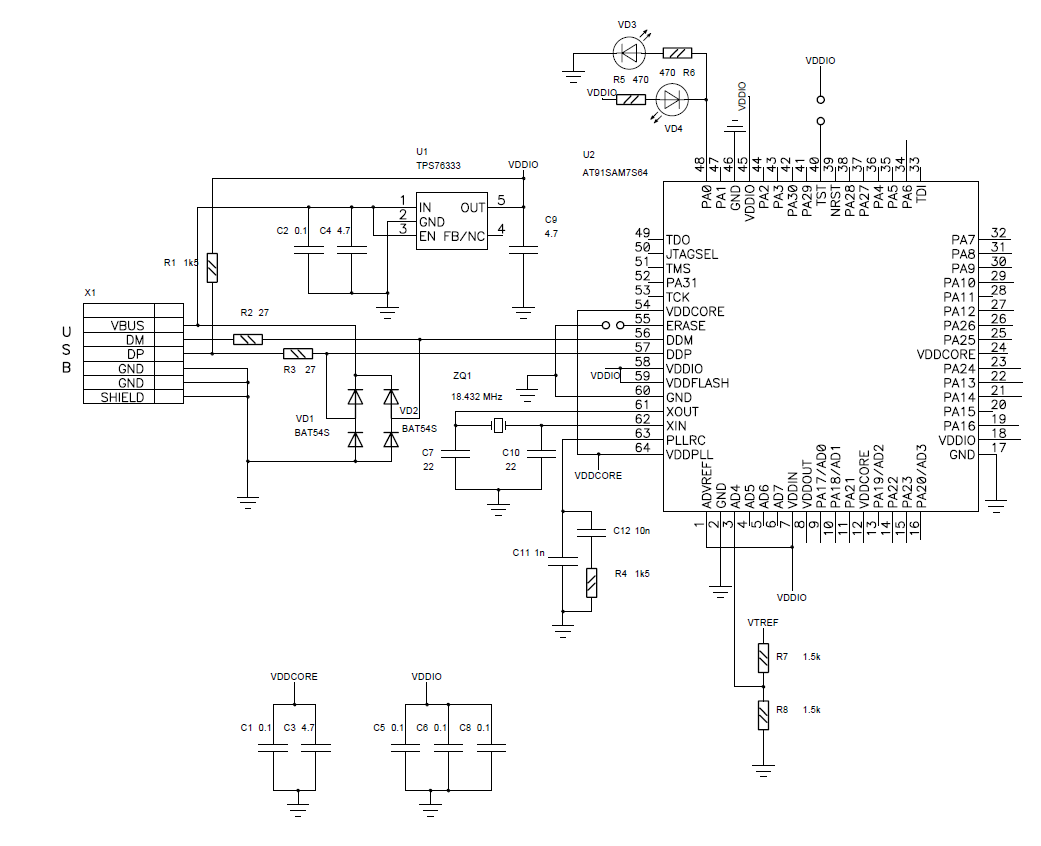

Извените может за тупой вопрос но в вашей схеме микропорцессор принадлежит самому программатору то есть это внутри программаторный микропроцессор/контроллер или все же это тот самый внешний микропроцессор который нужно прошивать. Еще раз извиняюсь если несу чепуху но все же с начинающими такое часто случается. Прошу конкретных ответов а то мозг может взорватся от неразберихи. Спасибо

Вот такой открытый проект есть: versaloon Поддерживает прошивку/отладку большинства современных армов: от st, nxp, atmel(at91sam3), ti(lm3s). Кроме этого поддерживает кучу чего остального (включая обычный юарт преобразователь). Можно прошивать/отлаживать. Схема не скажу что самая простенькая, но возможности шикарные ! Советую обратить внимание. Стоимость компонентов - 6 баксов. Плюс нужно чем-то прошить внутренний stm32 (например программатором из отладочной платы stm32vldiscovery)
