Имею проблему с БП, в связи с которой решено делать задержку на подачу 3.3В от БП (http://forum.pccar.ru/showthread.php?t=15830) Люди делают на реле, а я подумал что на транзисторе лучше будет, только ничего не получается..
Использую IRLZ44N, управляю им с помощью сигнала PWR_OK(5V) с БП: подается PWR_OK, от него заряжается конденсатор когда зарядится должен включится мосфет и 3.3 вольта податься на мать. Важно чтобы в момент когда PWR_OK только подался, на матери 3.3В не было, а был ноль, и только спустя некоторое время должно появиться 3.3В. И тут проблема: почему-то не получается полностью закрыть мосфет. Даже если вешаю гейт на землю, все равно на мать подается 1 вольт, из-за этого не стартует. И еще когда он открывается, то с сорса выходит 3.0В..

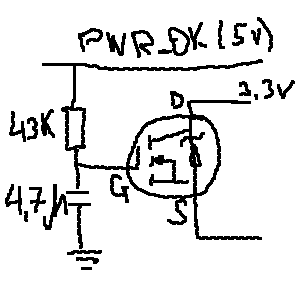

На картинке на drain приходят все провода 3.3В от БП, а с source 3.3В идут к матери.
Может, конечно я какую-то глупость наваял.. Надеюсь на вашу помощь)

У тебя напряжение Vgs не определено. По твоей схеме Source в воздухе болтается.

сорс подключен к матери

у вас не ключ получился, а истоковый повторитель.

Это значит, что напряжение на сорсе пропорционально напряжению на гейте? - да, так и есть, меня бы это устроило, еслиб оно полностью запиралось когда ноль на гейте и полностью открывалось при 5 вольтах.
А как ключ сделать?

оно и пропорционально, только меньше вольта на три. Поэтому у вас транзистор полностью не открывается.
Один вольт на мать скорее всего затекает не через этот транзюк, а паразитно с каких-то других проводов.

Ключ - проще всего на двух транзисторах. Причем силовой должен быть P-канальный с низким пороговым напряжением (ну и на нужный ток, естественно).

Добавлено спустя 1 минуту 59 секунд:
чесслово, потавьте релюшку - не мучьтесь.

ага, раз такие дела то реле поставлю. Спасибо)

seraf писал(а):сорс подключен к матери

Это не мешает ему болтаться в воздухе относительно гейта...
