Подойдет ли программатор "5-проводков" из кусра avr123 rs232-uart для прошивки ARM процессора ?

думаю врядли... хотя если напишешь сам, алго программинга джетагом , то пойдет и 5 проводков... хотя не сильно уверен что хватит ног юарта на выход ...

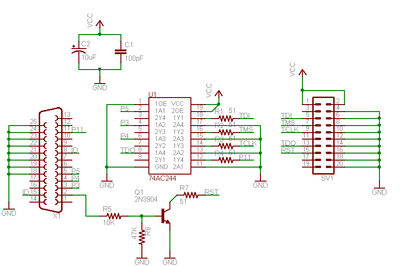

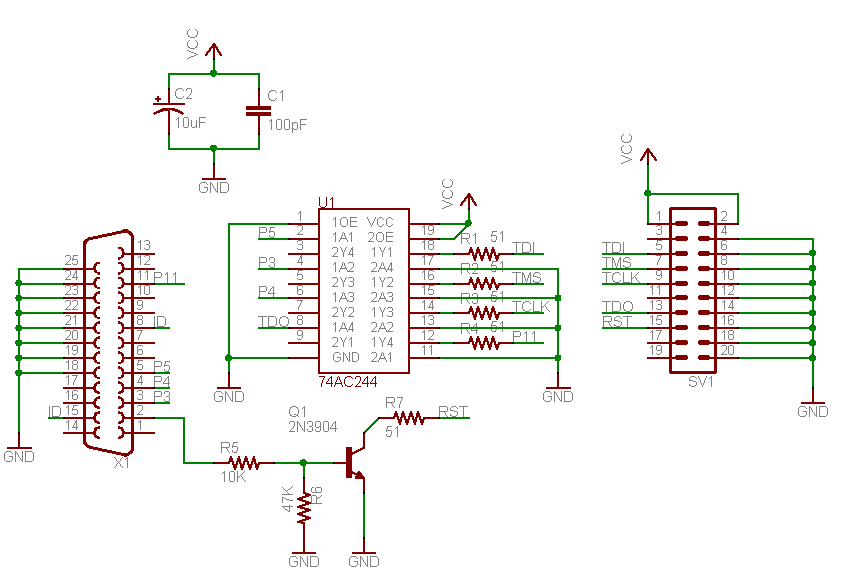

может вот это схема подойдет ? http://www.masteram.su/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=184

Добавлено спустя 8 минут 52 секунды:

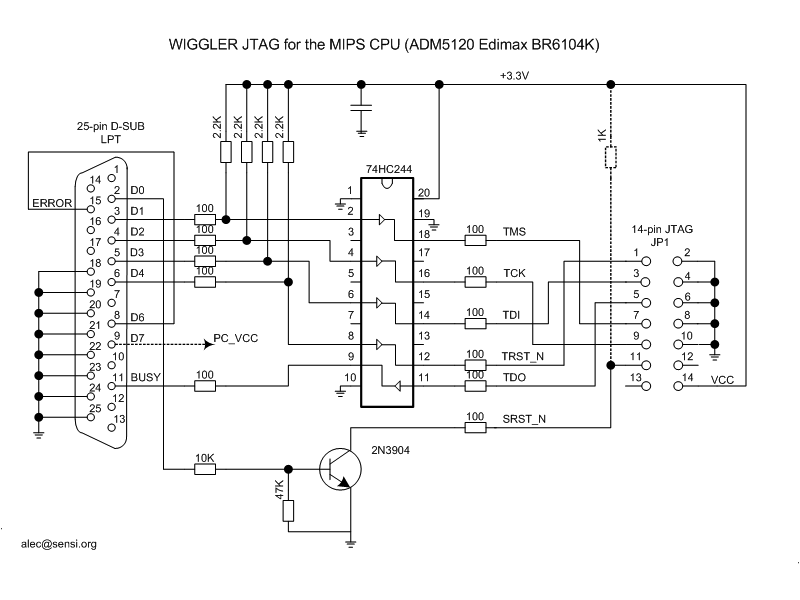

Или может вот это. И еще на второй схеме конденсатор есть, вверху, но номинал не знаю каким номиналом брать ?

Только имейте ввиду, у 9260 нет флеша, там нечего шить, но можно конечно заливать программу в оперативку. На плате должна быть внешняя флеш-память, в которую и заливается прошивка. Флеш есть у sam9xe, если мне не изменяет память.

Проще USB припаять, там 4 резистора. А работать быстрей будет

Добавлено спустя 1 минуту 28 секунд:

Romikgy писал(а):думаю врядли... хотя если напишешь сам, алго программинга джетагом , то пойдет и 5 проводков... хотя не сильно уверен что хватит ног юарта на выход ...

Ничего писать не надо - OpenOCD умеет AT91SAM9x через JTAG

Strijar писал(а):Проще USB припаять, там 4 резистора. А работать быстрей будет

Добавлено спустя 1 минуту 28 секунд:

Romikgy писал(а):думаю врядли... хотя если напишешь сам, алго программинга джетагом , то пойдет и 5 проводков... хотя не сильно уверен что хватит ног юарта на выход ...

Ничего писать не надо - OpenOCD умеет AT91SAM9x через JTAG

А можете дать ссылку на эту USB схему или хоть какую то информацию про эту схему ?

graviton9 писал(а):А можете дать ссылку на эту USB схему или хоть какую то информацию про эту схему ?

У вас свое устройство или готовое? Если свое то надо припаять USB device - через резисторы 33 ома на ноги DDM и DDP (PIN 54 и 55). А на готовых USB обычно уже стоит.

Strijar писал(а):

graviton9 писал(а):А можете дать ссылку на эту USB схему или хоть какую то информацию про эту схему ?

У вас свое устройство или готовое? Если свое то надо припаять USB device - через резисторы 33 ома на ноги DDM и DDP (PIN 54 и 55). А на готовых USB обычно уже стоит.

Вот так взять и через резистор подключать ножки к usb ? А диоди, стабилизаторы, конденсаторы не нужны. Так будет работать ? спсибо.

graviton9 писал(а):Вот так взять и через резистор подключать ножки к usb ? А диоди, стабилизаторы, конденсаторы не нужны. Так будет работать ? спсибо.

Почитайте доку "36. USB Device Port (UDP)" - там все есть

Strijar писал(а):

graviton9 писал(а):Вот так взять и через резистор подключать ножки к usb ? А диоди, стабилизаторы, конденсаторы не нужны. Так будет работать ? спсибо.

Почитайте доку "36. USB Device Port (UDP)" - там все есть

А можно ссылку на этот материал ?
