Привет уважаемые форумчане. Прежде чем задавать этот кажется глупый вопрос, нарыл в инете но во всех местах написано примерно то же самое типо
"Основные рабочие линии у нас – RXD и TXD, или просто RX и TX. Передающая линия – TXD (Transmitted Data), а порт RXD (Received Data) – принимающая.
Эти линии СОМ-порта задействованы при передаче без аппаратного управления потоком данных. При аппаратном потоке задействованы еще дополнительные интерфейсные линии (DTS, RTS и пр.). Выход передатчика TX соединен с входом приемника RX и наоборот. Электрический принцип работы RS-232 отличается от стандартной 5-вольтовой TTL логики. В этом протоколе логический нуль лежит от +3 до +12 вольт, а единица от -3 до -12, соответственно. Промежуток от -3 до +3 вольт считается зоной неопределенности. Учти, что все напряжения указаны относительно корпуса компьютера, или земли. Теперь, я думаю, ты понимаешь, зачем в компьютерном блоке питания существует сразу два напряжения: -12 и +12 вольт. Они были введены специально для работы СОМ-порта. ."
Но вот вопрос сколько волть на пинах RxD и TxD. Если подумать, то логичней всего, если на Rxd логический '0' то есть -3-12 В а на TxD логический '1' соответственно. Пожайлуста просветите непросвещенного.Заранее спасибо.

graviton9 писал(а):Но вот вопрос сколько волть на пинах RxD и TxD. Если подумать, то логичней всего, если на Rxd логический '0' то есть -3-12 В а на TxD логический '1' соответственно. Пожайлуста просветите непросвещенного.Заранее спасибо.

В этот момент...напряжение между пинами от 6 до 24 вольт

Добавлено спустя 2 минуты 25 секунд:

graviton9 писал(а):Теперь, я думаю, ты понимаешь, зачем в компьютерном блоке питания существует сразу два напряжения: -12 и +12 вольт. Они были введены специально для работы СОМ-порта.

Эвон как загнули СПЕЦИАЛЬНО!!!

ты не заморачивайся над тем сколько там напряжения, тебе оно не надо наверняка точное значение в вольтах, ты лучше конкретно обрисуй что с чем ты хочешь соединить и спроси какую микросхему для согласования тебе использовать

жестко, да...
Дня непосвяженного сложно бывает понять чем отличается UART от RS-232.
Именно напряжениями и логическими уровнями.
То есть выводы микроконтроллера Txd и RxD имеют логичекую "1"=Vcc (напряжение питания), логический "0"=Gnd.
А выводы компьютера - как ТС написал. Чтобы согласовать одно с другим и используется микросхема Max232 или аналог.

Мне нужно узнать ножки uart -a на схеме роутера zte w300 vss, gnd кажется знаю и это видно на плате но вот rxd и txd ?

так это всё ты же )))

бери какойнибуть шнурок от мобильника с мкиросхемой преобразователем и пробуй подсоединять пока не заработает =)

Myp писал(а):так это всё ты же )))

бери какойнибуть шнурок от мобильника с мкиросхемой преобразователем и пробуй подсоединять пока не заработает =)

Да я. Попробую

Проще осциллографом ткнуть или светодиодом через резистор.

RootAdmin писал(а):Проще осциллографом ткнуть или светодиодом через резистор.

Как раз светодиодом пробовал, есть одна ножка на котором диод мигает, но на нем напряжение около 7 вольт, то есть логический нуль. Вот почему хочу узнать номиналы на RxD и ТxD. Осциллографа к сожалению у меня нет

graviton9 писал(а):есть одна ножка на котором диод мигает

Это и есть TxD...половина задачи решена

vadinator писал(а):

graviton9 писал(а):есть одна ножка на котором диод мигает

Это и есть TxD...половина задачи решена

Спасибо вы мне очень помогли пошел я за RxD

Там питание логики не выше пяти вольт. Между чем семь? Чем измерено?

Для ясности. То, что написано в первом посте - написано про COM-порт. Он же RS232. А у роутера - UART. Почти то же самое, только напряжения другие. На COM-порту: 0 = +12V, 1 = -12V. На роутере: 0 = 0, 1 = +3.3V. Это идеал, естественно возможны отклонения, например у COM-порта напряжения могут быть пониже, вольт 7 или 10, но полюбому + это 0, - это единица. На роутере 7 вольт не может быть никак, налицо неправильное измерение - там питание внутреннее 3.3 вольта.

А то каша какая-то, то про компорт пишем, то про роутер, непонятно где что.

ну может там на рутере уже настоящий ком
тогда 7 вольт вполне подходят, на дополнительных устройствах уровни компорта бывают ниже чем на компе.

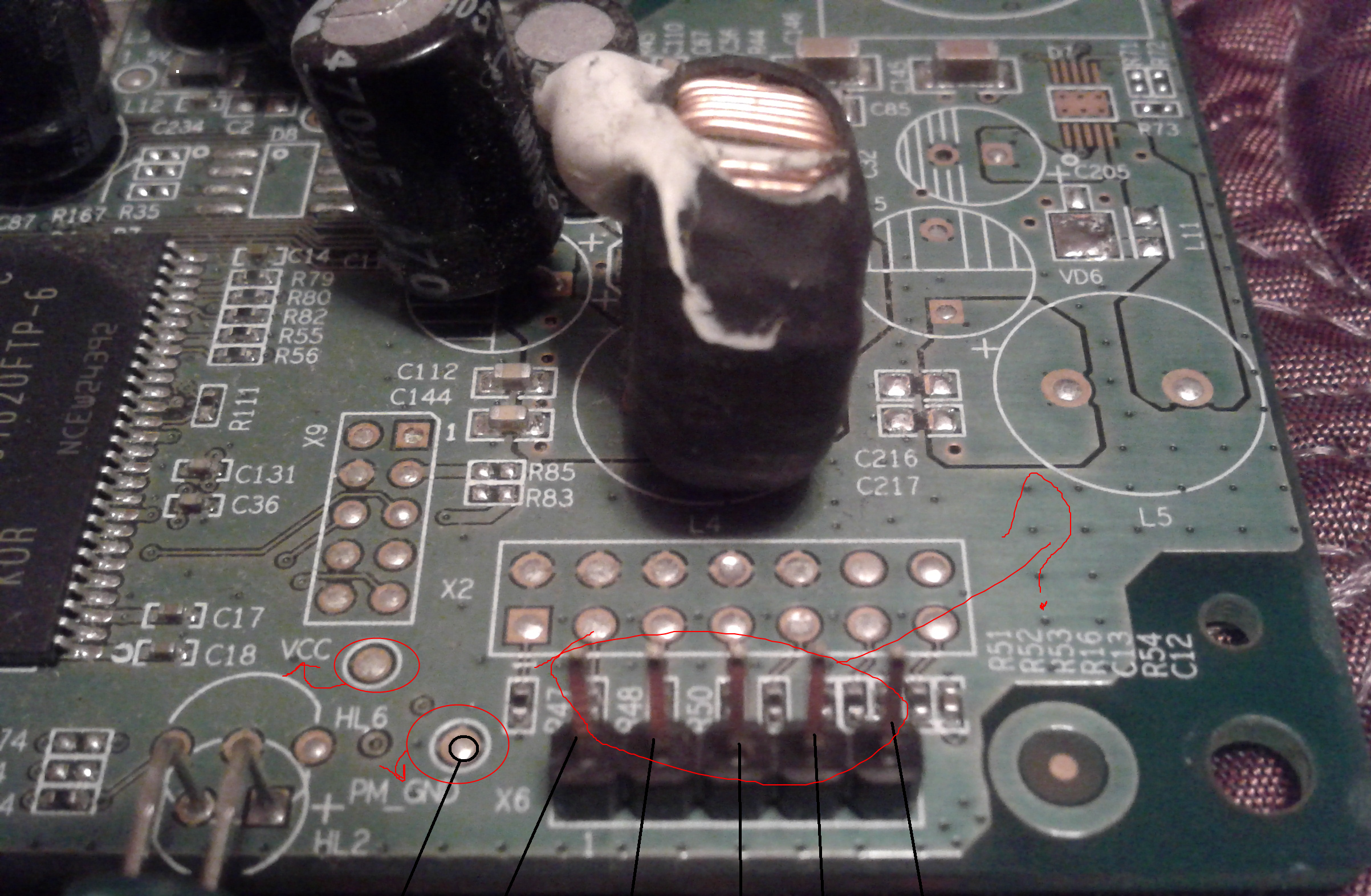

Большое спасибо ребята за ответы, оказывается мой аналоговый мультиметр является причиной таких "ненормальных" значений( типо 7В или 9В и тгд) ... поэтому повторно измерил напряжение на ножках нормальным цифровым мультиметром и оказалось что на всех ножках напряжение относительно земли точно 3.3 В. А последняя ножка(в картинке ближе к краю платы, рядом большое отверстие) это и есть земля (напряженя 0 V)и не нем экран осцилографа чист.
