**Holmes** » 27 авг 2011, 13:20

Приветствую.

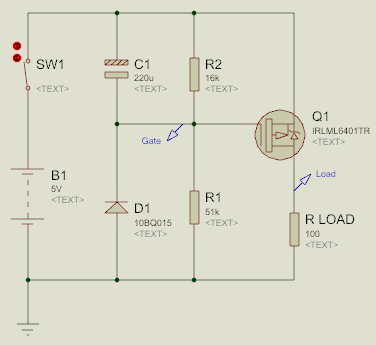

Делаю схему задержки подачи питания (для работы DIR-320 с ORduino).
Как мог сделал принципиальную схему в протеусе.

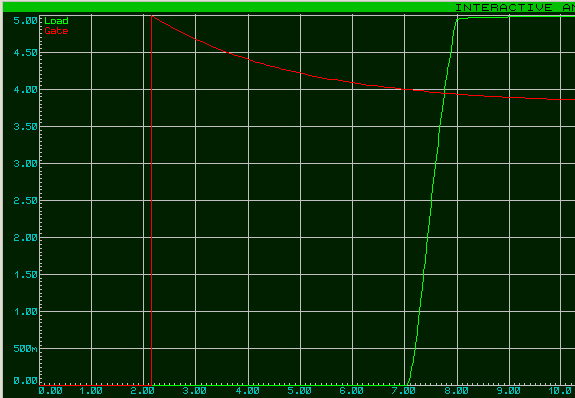

Сделал задержку 5 секунд, но при такой задержке не могу добиться более крутого фронта напряжения в нагрузку. А может для атмеги и так сойдет?
В схемотехнике только начал разбираться. Прошу помощи.

**avr123.nm.ru** » 27 авг 2011, 16:46

Для быстрого переключения надо добавить TL431 или операцион усилит lm358 или логич элемент типа 74hc14

**blindman** » 27 авг 2011, 20:04

А зачем нужна задержка? И почему не делать ее в программе?

**Holmes** » 28 авг 2011, 13:20

Почему там нужна задержка я даже не знаю, но факт. Если соединить дуину и дир-320 (по крайней мере левел конвертером), и подать питание сразу на обе, то сколько данные не передавай - ответа нет. Прием или передача лажает я не проверял.

Добавлено спустя 2 часа 1 минуту 39 секунд:

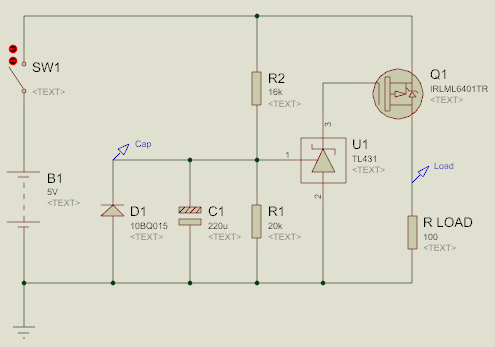

Добавил TL431. Отсечка ровная

Но теперь не могу придумать как разрядить кондер через диод. Тот диод что на схеме вообще бесполезен, кондер разряжается секунд 20.

Добавлено спустя 7 минут 51 секунду:
Ступил. Поставил диод наверх, все ок.

**Dmitry__** » 28 авг 2011, 13:39

затвор - исток надо зашунтировать резистором

**Holmes** » 28 авг 2011, 14:33

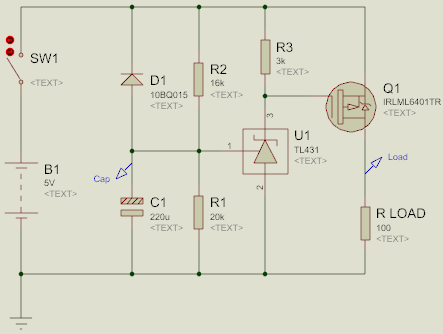

Так?

Добавлено спустя 7 минут 17 секунд:
Но диод из-за шунта перестал выполнять свою функцию, напряжение на кондере падает медленно. Не понимаю почему.

Добавлено спустя 1 минуту 27 секунд:
А, ну да, полевик же сразу закрывается.
А как тогда победить диод?

**avr123.nm.ru** » 28 авг 2011, 15:55

1 кОм добавить между + и - схемы. В 10 раз уменьшить конденсатор и в 10 раз увеличить R1 R2.

**Dmitry__** » 28 авг 2011, 17:22

можно катод D1 в нагрузку подключить, может будет быстрее разряжать конденсатор

Добавлено спустя 1 минуту 50 секунд:
опс, ошибся, при вкл. питания нагрузка будет шунтировать конденсатор :oops:

Добавлено спустя 23 минуты 16 секунд:
a может DIR-320 в ресете держать при вкл. питания супервизором или tl431?
или типа ADM690AN
или ORduinoй

**Сергей** » 28 авг 2011, 19:23

а может просто в программе на ардуино сделать задержку в несколько секунд перед инициализацией протокола?

**Holmes** » 29 авг 2011, 00:49

2Dmitry__. Насчет держать дир в ресете сомневаюсь, но тоже попробую.

2Сергей. Я попробую, но сомневаюсь что поможет. Там ведь бутлоадер стартует сначала.

Добавлено спустя 10 минут 36 секунд:
2avr123.nm.ru
Про резистор понял (сам не додумался). Разрядка пошла быстрее (за 2 сек). Кондер уменьшить для того же как я понял.

Добавлено спустя 20 минут 4 секунды:
передергивание питания роутера ничего не дает. нужно чтобы позже стартовала именно дуина.

Добавлено спустя 22 минуты 16 секунд:
Ну кто бы мог подумать ... поставил задержку 5 сек в дуину перед инициализацией порта и ... три из трёх запусков - ок.
Как минимум приобрел начальный опыт построения схем =) Пригодится.

Очень благодарен всем участвовавшим.

**blindman** » 29 авг 2011, 07:50

Holmes писал(а):Ну кто бы мог подумать ... поставил задержку 5 сек в дуину перед инициализацией порта и ... три из трёх запусков - ок.

Всего лишь сутки понадобились чтобы попробовать

**Holmes** » 29 авг 2011, 13:02

blindman писал(а):Всего лишь сутки понадобились чтобы попробовать

Не, на самом деле почти неделя, пока я втихую разбирался как можно составить схему =)
