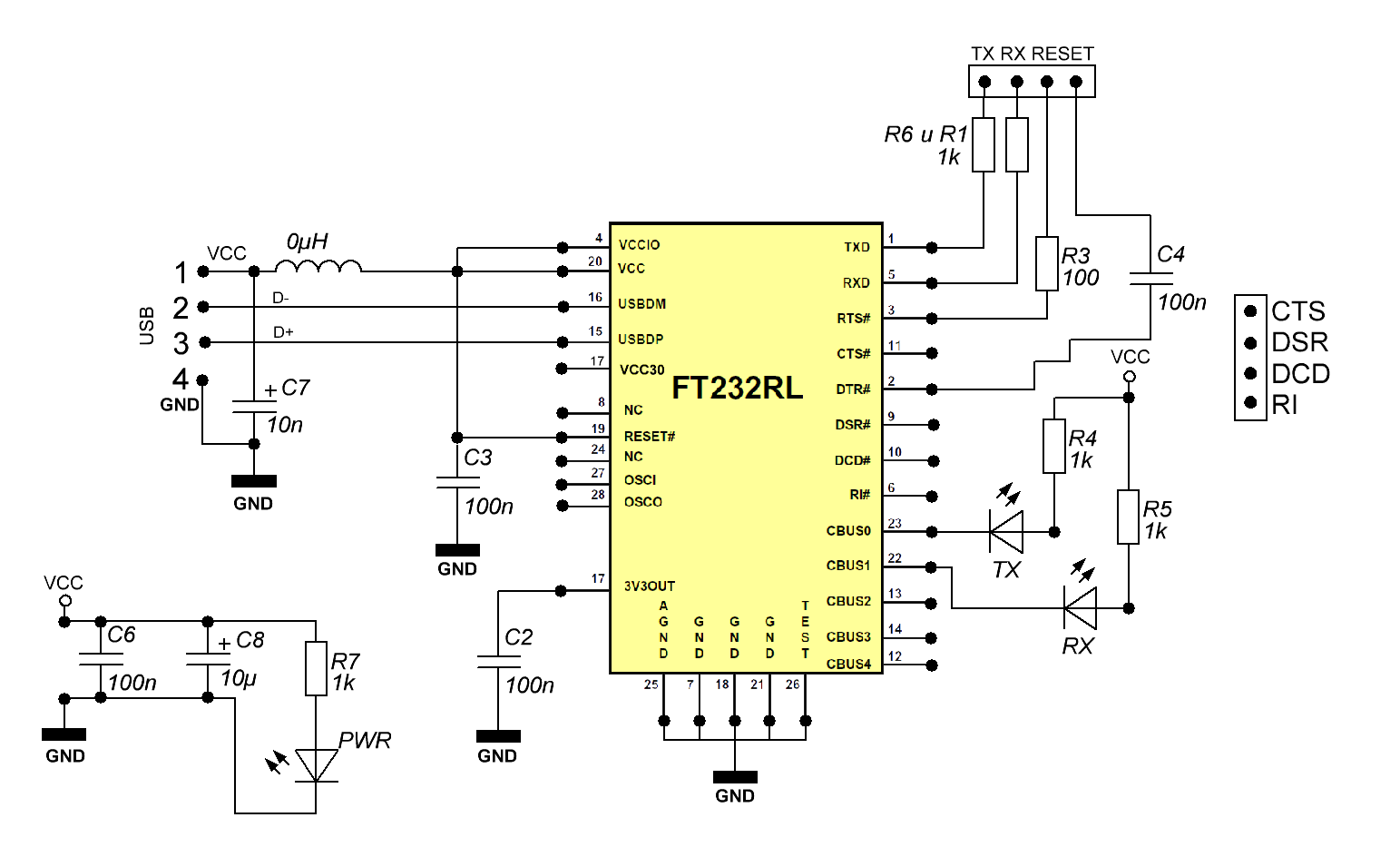

Собираю по схеме

подключаю к компу, комп его видит создает виртуальный ком порт (COM20)
замыкая Rx и Tx (1 и 5). открываю HeperTerminal создаю новое соединение на ком20, отрываю соединение посылаю символ - и нечего, ни лампочки ни мигают не в терминале символ не возврощаеться (пробовал на разных скоростях), что может быть не так ?

наверно монтаж надо проверить.

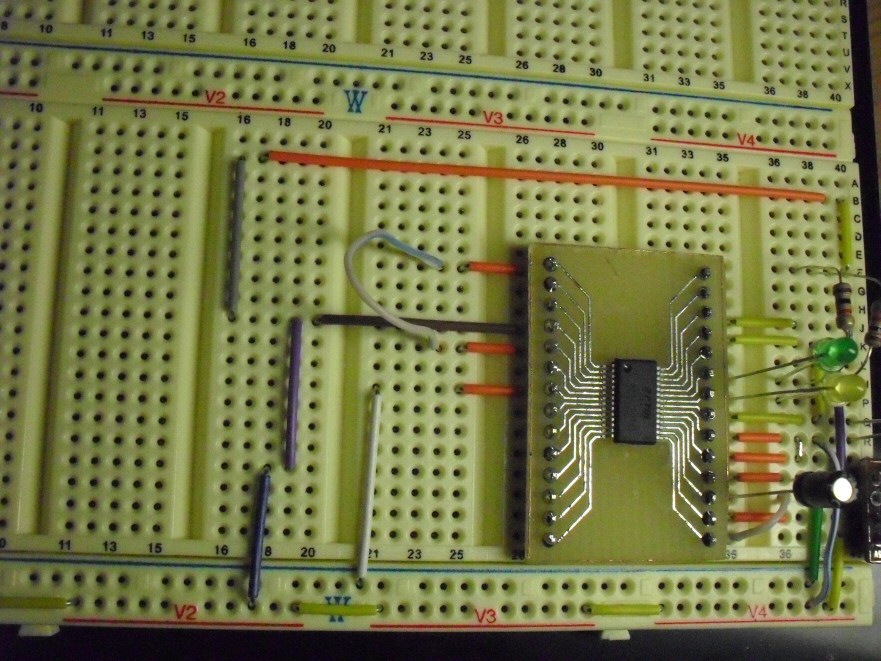

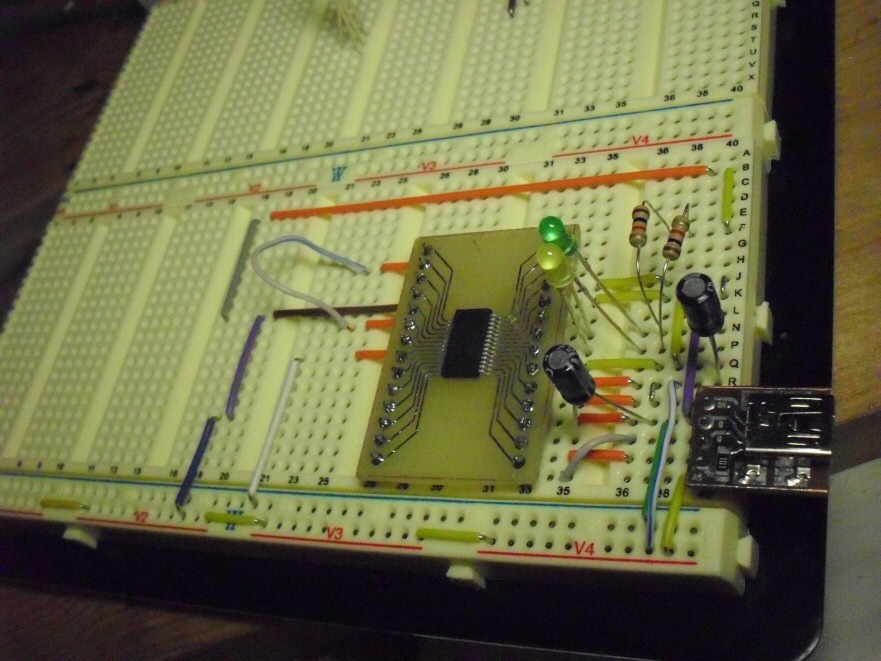

вот макетка с микрухой, вроде все подключил как надо, только кондеры поставил побольше, т.к. нет такого номинала.

Я бы осциллографом посмотрел как данные с компа проходят на выход микросхемы. Сама микросхема работает хорошо, мы ее используем - проблем нет. Проблема скорее всего действительно в монтаже.

ЗЫ. Монтажные платы - зло.

Добро. Только переходник с FT232RL я бы на ЛУТ плате сделал.

а вы на VCC то что на уарте питание подали ? как у вас будет выходная логика работать без питания? либо от усб туда +5, либо с пина 3v3 out ...

Duhas писал(а):а вы на VCC то что на уарте питание подали ? как у вас будет выходная логика работать без питания? либо от усб туда +5, либо с пина 3v3 out ...

а можно по подробнее?? на VCC я подал с юсб питание.

Раз лампочки не мигают - значит по USB данные не шлются, либо vccio не запитан. Проверь, что в свойствах порта выставлено Flow Control = None. Если там стоит Hardware - драйвер порта будет ждать подтверждения по DSR и CTS, прежде чем данные посылать.

boez писал(а):Раз лампочки не мигают - значит по USB данные не шлются, либо vccio не запитан. Проверь, что в свойствах порта выставлено Flow Control = None. Если там стоит Hardware - драйвер порта будет ждать подтверждения по DSR и CTS, прежде чем данные посылать.

а где это Flow Control? нашел только настройку битности и скорости.
по поводу лампочек, когда кабель втыкаю в компа то они перемигивают (видать сигнализируют о иницализации)

Добавлено спустя 2 часа 37 минут 12 секунд:

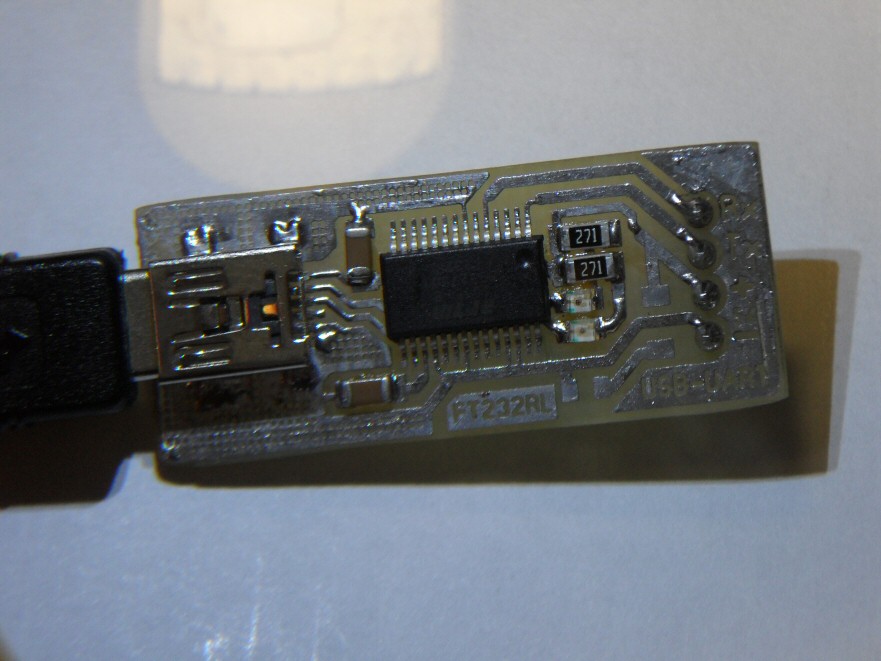

Спаял микруху о обвес на отдельной плате,
все заработало. фантастика, да и только.

такой вопрос, я с помощью программы FT_PROG изменил некоторые данные в микрухе, (максимальный ток, описание устройства, еще там что) и теперь ком ее не определяет, пишет что подключенное оборудование работает не правильно. та же прога FT_PROG ее не видит, микруха данные не посылает (т.е. определить ид устройства и всякие прелести не удается, везде USB\UNKNOWN). как нибудь можно оживить чип? или все можно выбрасывать?

А я вот с таким вопросом относительно FT232RL - можно ли сделать, чтобы микруха определялась в системе как составное устройство - последовательный порт и, скажем, SD карта?

2Savy:
Сомневаюсь по поводу составного устройства. Скорее это прерогатива драйверов, а не микрухи. Вот что сказано по этому поводу на офф. сайте:
For most of these operating systems two types of driver are available: Virtual COM Port (VCP) drivers and direct (D2XX) drivers. The VCP driver emulates a standard PC serial port such that the USB device may be communicated with as a standard RS232 device. The D2XX driver allows direct access to a USB device via a DLL interface.

ну с VCP все предельно понятно, тут без альтернатив. Остается лишь D2XX попробовать поковырять, позволяет ли он работать с микрухой как с составным девайсом...
