**=DeaD=** » 27 дек 2009, 13:34

Фиг с ним стоимость проводов, их же еще прокладывать надо. Лучше проектировать систему классически - силовые модули внедрять прямо в выключатели, розетки и т.п. Связь по радиоканалу или по силовым общим линиям.

**DrZugrik** » 28 дек 2009, 00:37

Спасибо за конструктивный совет! если по месту ставить (в розетках выключателях, то должен получиться интерфейс аналогичный X10, а его раелизацию в малогабаритном виде( чтобы можно было засунуть в коробку пластиковую вместе с розеткой/выключателем) я пока не видел,одно только реле на 220В сколько места занимает.. если ошибаюсь, скажете где такое встречалось?

Добавлено спустя 3 часа 2 минуты 59 секунд:
В идеале бы конечно по X10 управлять(всмысле по сетевым проводам)было бы.. но вот товарищ сделал на радиомодуле и вроде как малогабаритно получилось у него: http://radiokot.ru/circuit/digital/automat/14/

Добавлено спустя 29 минут 56 секунд:
а никто незнает случайно сколько такие радиомодули нынче стоят? чтото немогу найти.

**DrZugrik** » 30 дек 2009, 18:31

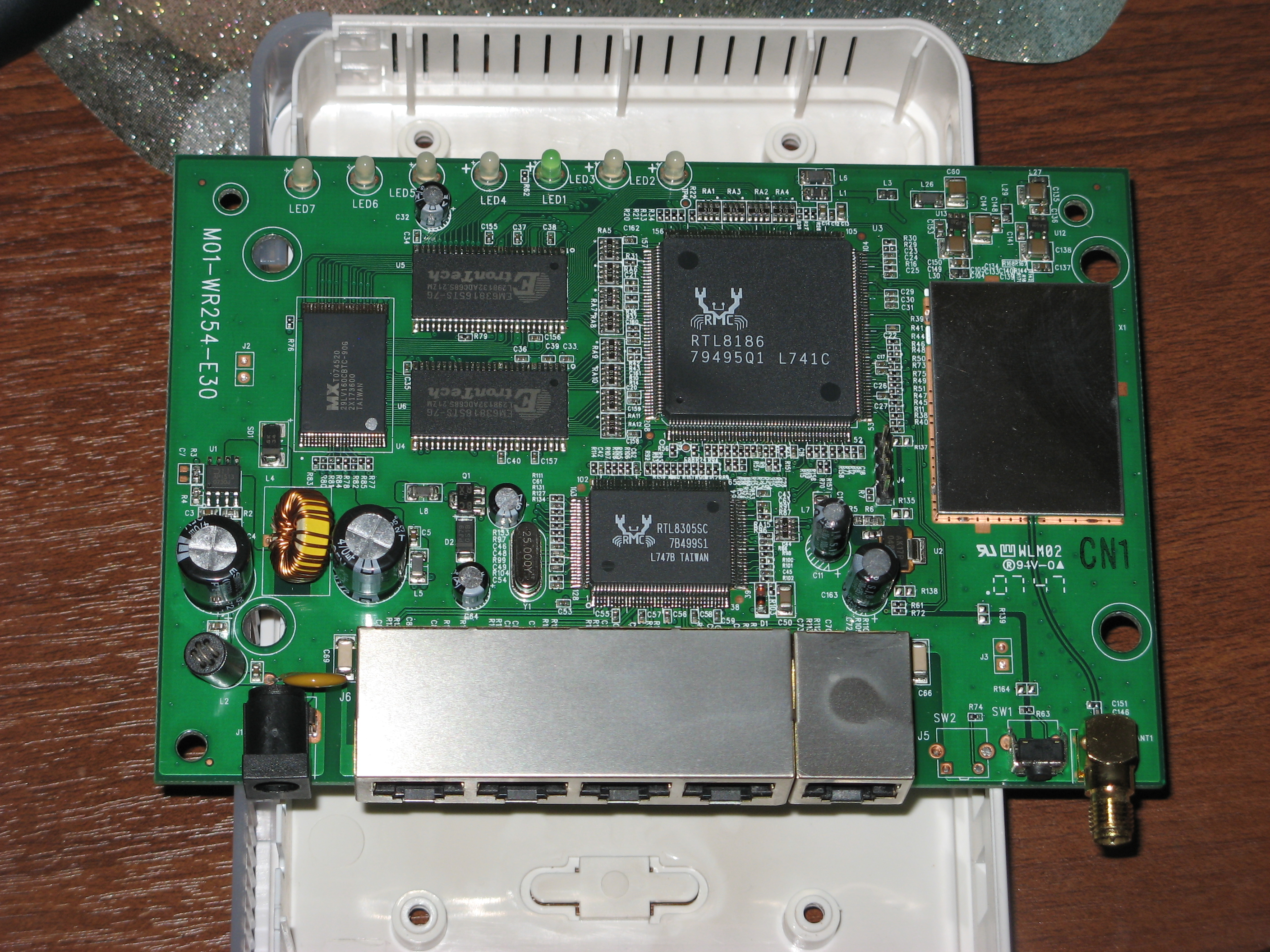

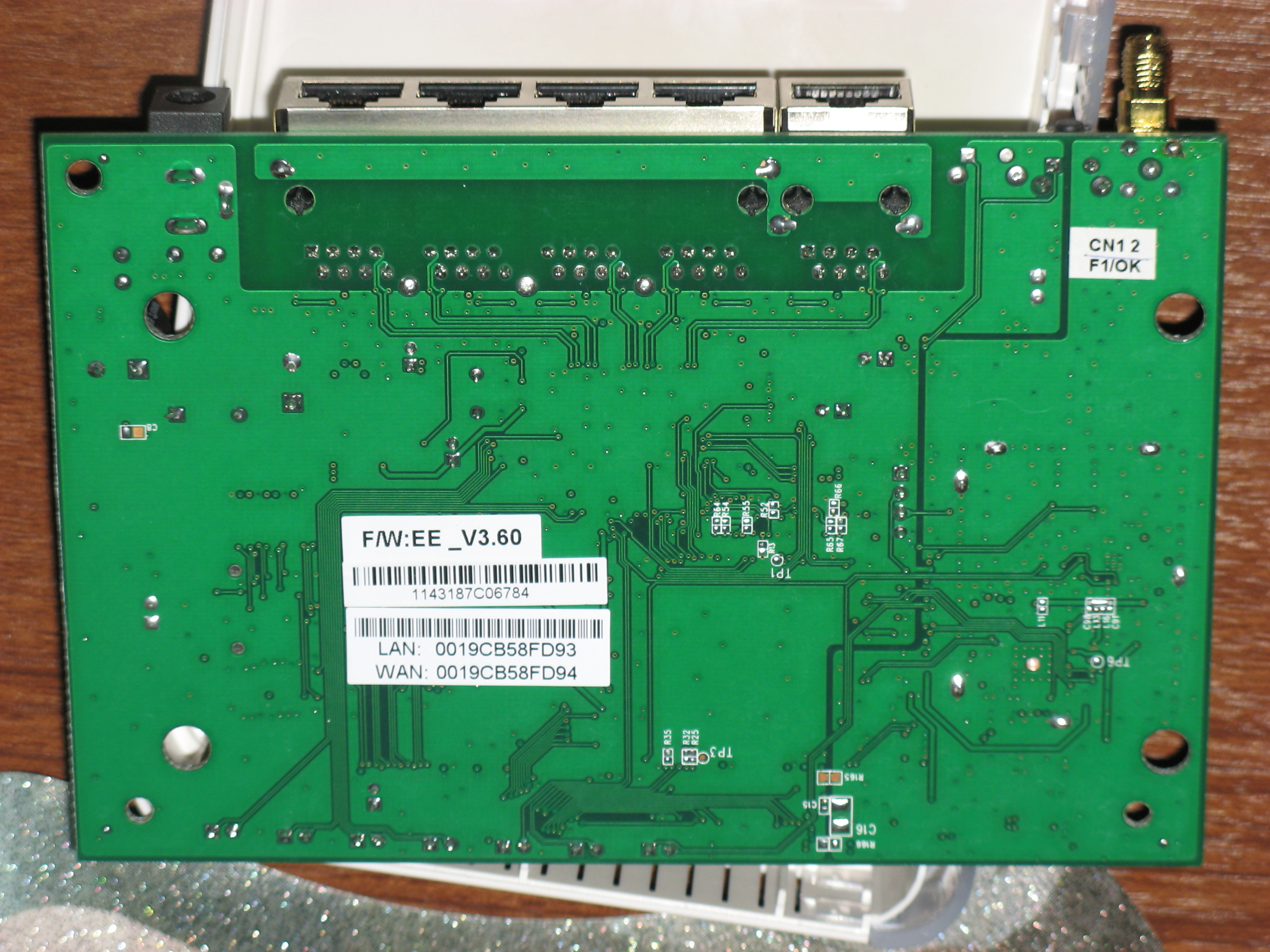

Прежде чем что-то впиндюривать решил поглядеть что внутри у моего роутера - Zuxel P-330W EE.

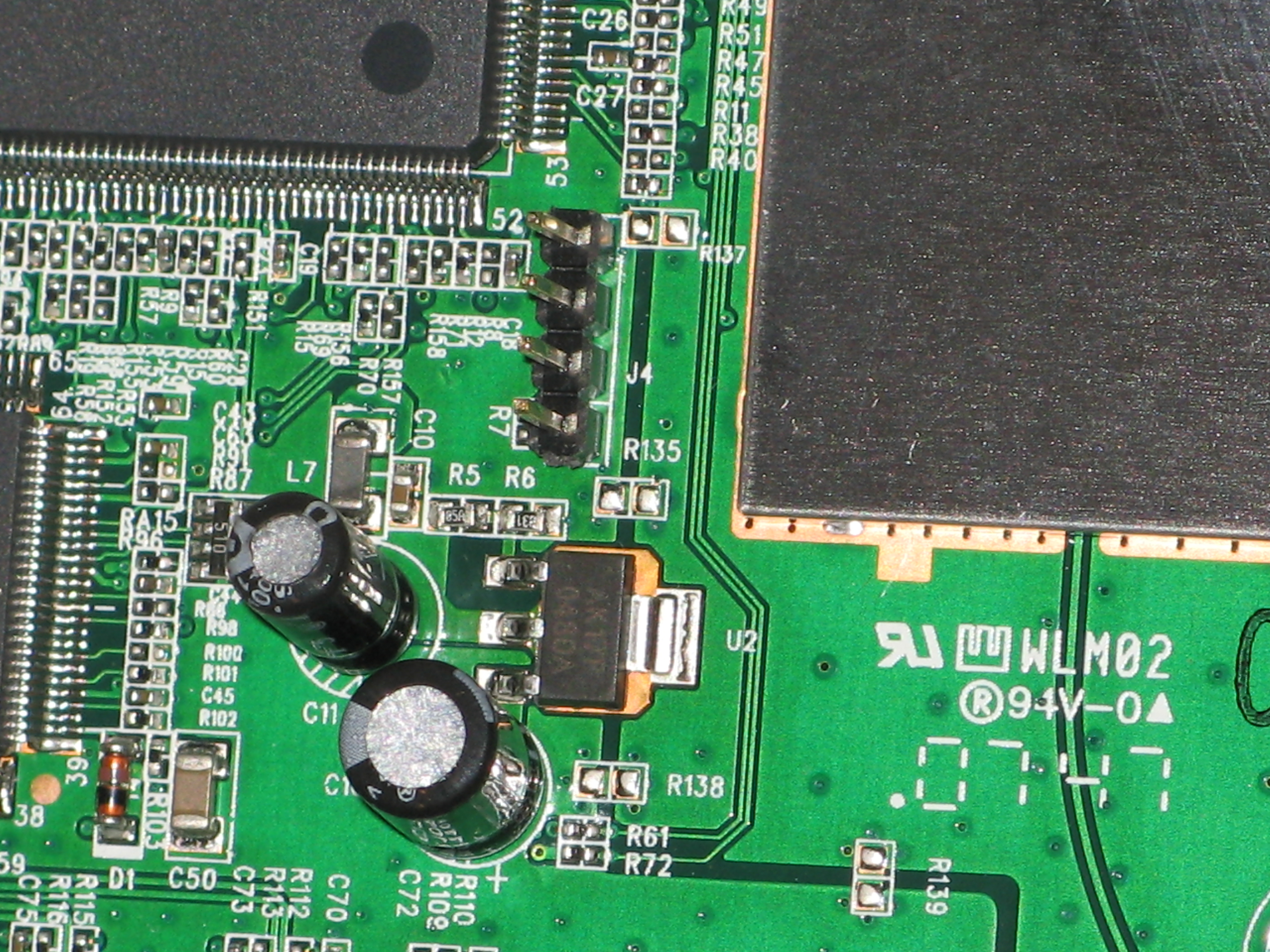

вот теперь еще осталось дотумкать что это за пины (внутренний USB или UART)? подскажите не встречал ли что документацию по этим потрохам? И как провести анализ линюкса который там установлен?

**Myp** » 30 дек 2009, 18:54

компорт наверно...

**DrZugrik** » 30 дек 2009, 19:04

а как это можно проверить? ну что из этого +, а что GND еще можно, прозвонить со штекером источника питания, а как узнать что из этого TX а что RX? и как влезть в ядро? какието есть специальные программы/инструменты?

**MiBBiM** » 30 дек 2009, 19:09

а может быть и аналог isp

**DrZugrik** » 30 дек 2009, 19:58

Если смотреть аналогии с другими роутерами то это скорее всего UART? вот только печально что он один, в ASUS WL-500gP их два, один для заводской прошивки другой неиспользуемый, к сожалению ничего другого не нашел.

**Angel71** » 30 дек 2009, 21:36

гуглим "ZyXEL P-330W EE +aprouter", возможно появится желание его перепрошить

**DrZugrik** » 30 дек 2009, 22:58

Спасибо большое!Посмотрю, может быть потребуется немного подредактировать чтобы с портом работало полноценно.

**Lockdog** » 30 дек 2009, 23:47

Погугли журнал "Хакер" за август этого года, там один парень писал на эту тему

**DrZugrik** » 02 янв 2010, 16:36

Вот нашел тут микруху приемопередитчик по сети, и даже кажется отечественного производства)

Lockdog писал(а):Погугли журнал "Хакер" за август этого года, там один парень писал на эту тему

уже посмотрел спасибо, но там только про асусовский =( и на сайте автора все только по англиски и нешибко понятно

ПС ВСЕХ С НАСТУПИВШИМ НОВЫМ ПОЛОСАТЫМ ГОДОМ!!!!

**DrZugrik** » 04 янв 2010, 19:46

Вот нашел тут еще любопытную статейку про Ethernet-UART преобразование на микрухе SP202ECN. Она впринципе не дорогая(в раёне 100р), так что думаю впиндюрить как последнее недостающее звено. Жду крити =)
Вот только меня смущает что в этой статье у микрухи 2 канала IN/OUT а у Mega8, которую собираюсь ставить только один канал UART. Или это не играет роли, буду использовать только 1 канал? как быть?

Добавлено спустя 1 час 13 минут 6 секунд:
распиновка RJ-45
2-TX
3-RX
7,8-Gnd

Добавлено спустя 2 часа 51 минуту 42 секунды:
вот тут даже лучше написано и лучше реализовано:
Ethernet - устройство на микроконтроллере AVR
http://www.rlocman.ru/shem/schematics.html?di=55059
скоро исправлю свои погрешности и выложу нормальный вариант.

Вот только непонятно товарищи, толи вы еще не отошщли от глобальных праздников по старому/новуму/китайскому стилю толи тема не интересна.. а то както странно я тут тихо сам с собой...
