Немного экспериментирую, буду периодически выкладывать лог.

В данный момент работаю над выбором схемы разводки 1-wire сети в 3x комнатной квартире, выбираю между одной единой линией которая будет проходить по всему помещению и сегментами сети в каждой комнате.
Для минимизации проводов до датчиков и исполнителей планирую два кольца по периметру - на потолке (в потолочном коробе-плинтусе) и на полу в плинтусе.

эксперимент первый - минималистический, без дополнительного обвеса.

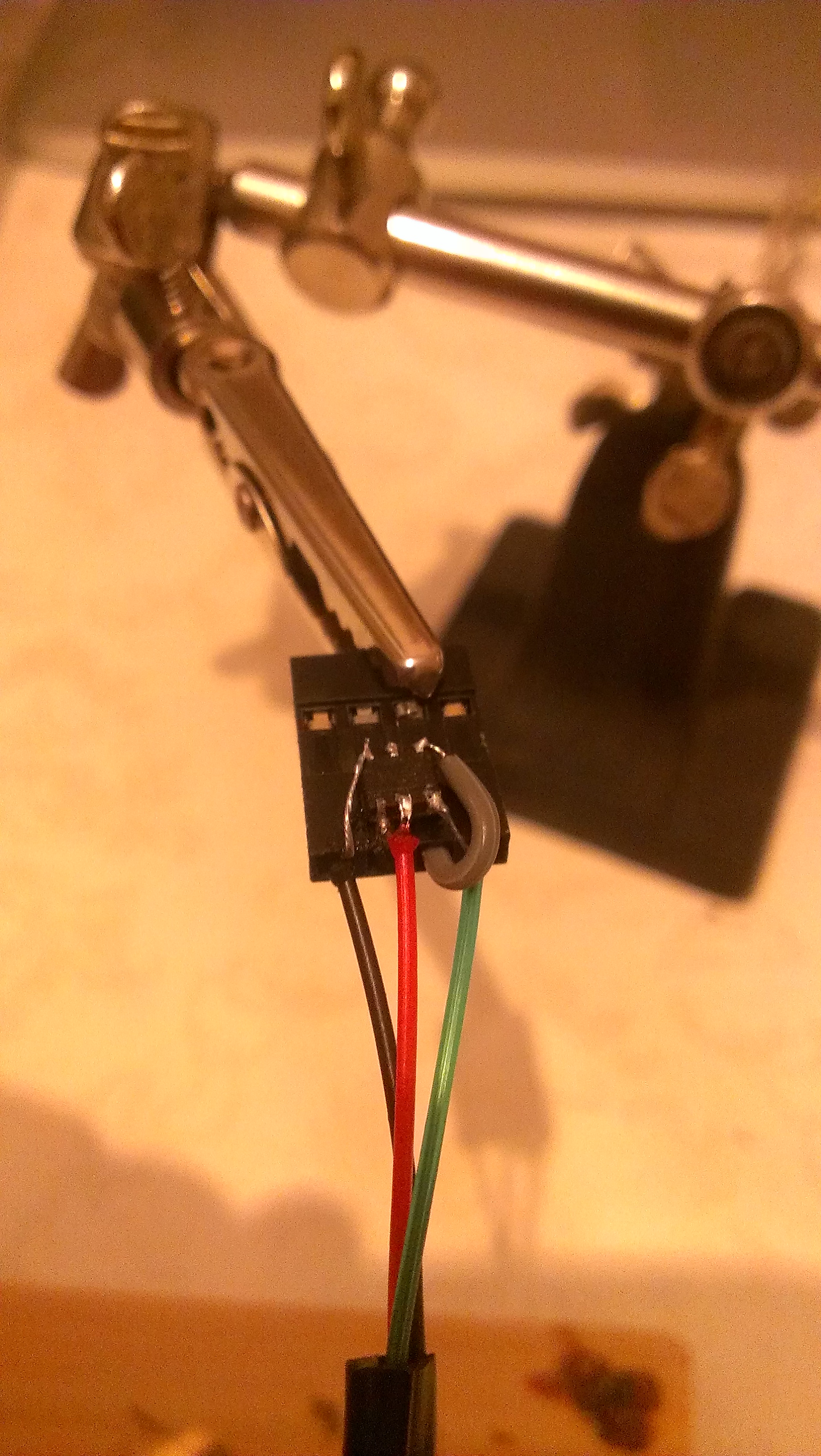

DS2406 (двухканальный 1w ввод-вывод), +5V , GND, DATA


подцеплено к USB мастеру DS2490, управляется owserver -> owhttpd


реле - классическое двухканальное под управление arduino
http://aliexpress.com/item/10PCS-LOT-NE ... 04949.html

Добавлено спустя 34 минуты 5 секунд:
кстати у коллег есть референсные схемы аналогичных решений :
http://www.benuks.ru/walpers/sh_io_1.jpg
http://www.elin.ru/files/pdf/1-Wire/ml07p.pdf

в обоих случаях добавлена обвязка защиты и встроенный источник напряжения 5V
(вероятно на длинных линиях так и придется делать - слишком велико падение напряжения)

Как бы кроме повышения питающего напряжения в линии до 12 в не пришлось брать китайские маленькие источники питания с развязкой и сигнальные и земляные линии оптически развязывать. Вешать несколько устройств параллельно на 1-Wire - эконом вариант, но конечно, надежнее вешать на каждую такую линию понемногу устройств а независимые сегменты такой линии через какое-нибудь устройство объединять. А то элементарное короткое замыкание приведет к полной неработоспособности всего оборудования.
У меня дома 3-фазное электричество. По нескольку помещений висят на каждой фазе. Мне, например, еще по этой причине нельзя одной линией обмотать весь дом.

это реле с опторазвязкой
