**setar** » 05 май 2017, 01:25

глянь альтернативу, но драйверов поменьше http://www.panucatt.com/azteeg_X5_GT_re ... /ax5gt.htm
есть много поддержки всего, но на меге 2560 http://www.panucatt.com/Azteeg_X3_Pro_p/ax3pro.htm

**VitDagger** » 05 май 2017, 13:37

setar, кстати, а бокса для платки нет? На thingiverse всего одна и довольно страшная. Свою рисовать или может готовые не такие страшные есть

Жаль белые коннекторы не угловые, было бы корпус проще сделать

**setar** » 05 май 2017, 16:57

я без корпуса использую.

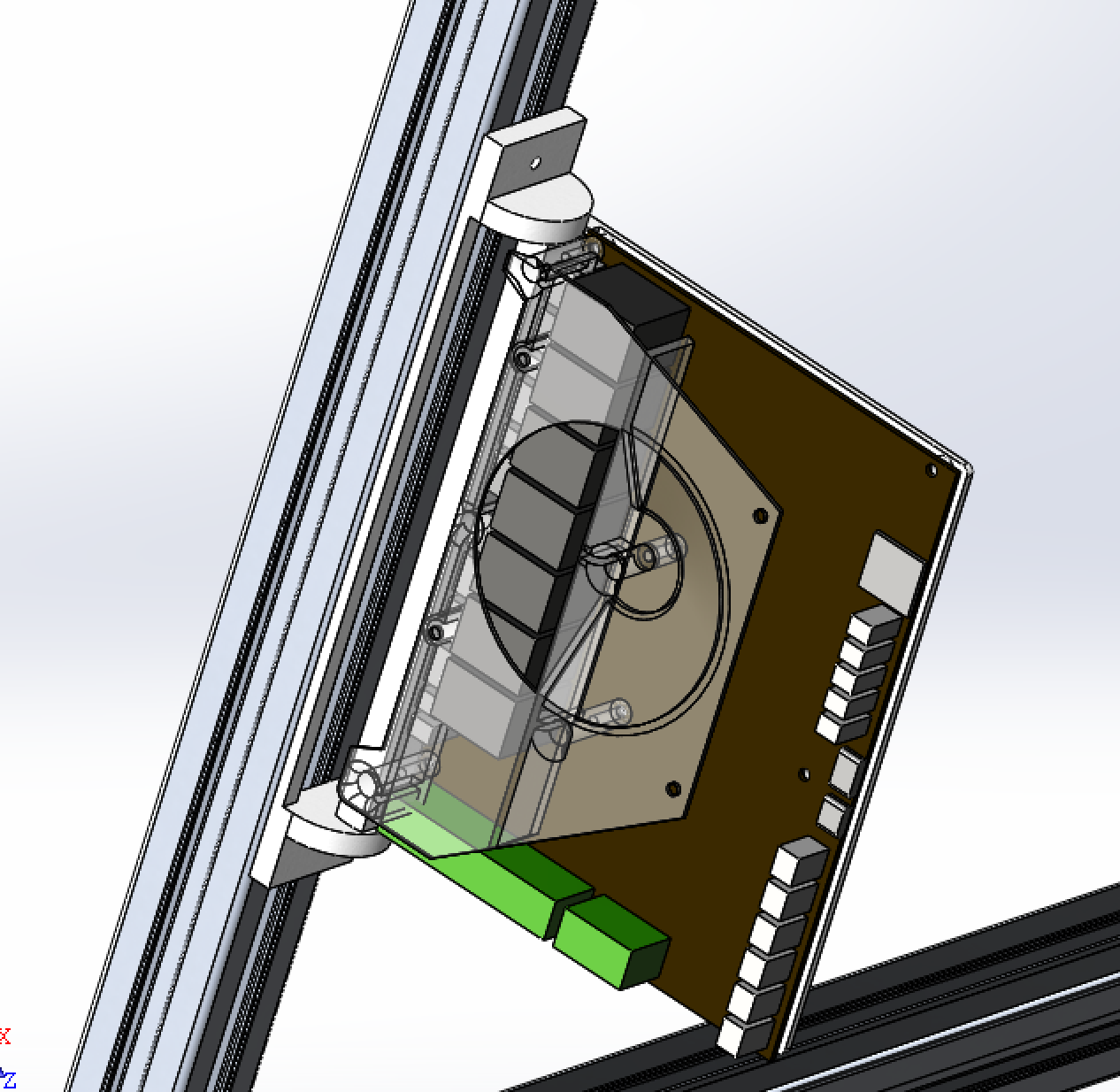

вот такая моделька, только отверстия сделаны по размерам из документации немного не соответствует реальному,
в одном отверстии ошибка в пол диаметра.
нужно измерить и исправить.
SolidWorks 2016

**VitDagger** » 05 май 2017, 17:17

Минималистично, но есть обдув и доступ к штекерам. А пожалуй так для начала и сделаю. Спасибо

В даташите нет 1 отверстия, которое возле кнопки erase. И оно смещено как раз немного относительно другого центрального отверстия.

**pranic** » 09 май 2017, 13:41

setar, радиаторы какие на драйверах стоят. Можно фото.

**setar** » 12 май 2017, 01:18

штатные - мизерные
у меня 24V и ток даже уменьшен от нормы, чтобы моторы в термобоксе меньше грелись
при постоянной стабилизированной работе (сутки и больше)
моторы больше 60С не греются, как и драйверы (драйверы под кулером, моторы сами по себе в окружающей температуре 40С, правда частично тепло на раму Al 3030 отдают)
как раз сегодня мониторил тепловой режим работы, вот моторы.
драйвер завтра выложу (с прибора не снял еще фоты). Драйвер холодный в районе радиатора и греется до 60С вся каретка

**Myp** » 12 май 2017, 11:27

занятно, тепло от мотора идёт на шкив и с него на ремни.

**pranic** » 12 май 2017, 14:36

setar, ось X тоже из профиля или уголок? Работаю на ЧПУ 23 года. 3Д принтерами заинтересовался недавно, захотелось дочке показать, как они работают.

**setar** » 12 май 2017, 14:55

там еще есть такой эфект как отраженное тепло (как от зеркала), так что все вместе, и нагрев ремней от шпули двигателя, и нагрев прямым излучением тепла от стола, ну и немного "отсвет", ремни должны быть градусов 40-45С как окружающий воздух.

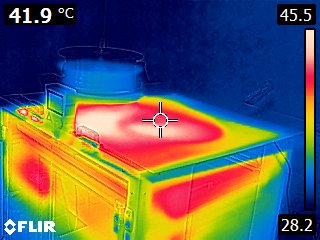

вот картинка нагрева драйверов (под обдувом кулера, немного приподнял обдув для замера).
для сравнения блок питания.
прибор немного не правильно настроен (я таким первый раз пользуюсь, поэтому картина тепловая немного расходится с фоткой по высоте, делайте мысленную поправку, там по сути понятно)

Добавлено спустя 8 минут 7 секунд:

pranic писал(а):setar, ось X тоже из профиля или уголок? Работаю на ЧПУ 23 года. 3Д принтерами заинтересовался недавно, захотелось дочке показать, как они работают.

это конечно офтоп, нужно бы вынести из этой темы...
у меня сейчас Y лежит на профиле, X (рельс 12мм L500) без дополнительных элементов жесткости на ребре.

**VitDagger** » 13 май 2017, 20:27

А куда термистор стола то втыкать?

В следующее гнездо или в последнее может?
И почему то ошибка вылезает

16:20:16.112 : Error:SD init fail

Вроде бы SD карту раскомментировал.

Добавлено спустя 5 минут 36 секунд:
на коннекторах для концевиков я так понимаю 3.3 вольта. если 5 вольтовые концевики. то подавать на них напряжение отдельно, после стабилизатора?

Добавлено спустя 26 минут 44 секунды:
Со столом разобрался. Всё таки втыкать в следующий коннектор. Как быть с несколькими экструдерами только. Пин стола = количество экструдеров + 1 или всегда его гнездо номер 2

Добавлено спустя 2 часа 35 минут:
Принтером управляю через OrangePi PC и видимо в Unix'ах нет драйверов под 32 битную плату. Не видит он принтера

**setar** » 14 май 2017, 17:29

стол всегда втыкать в подписанное для него гнездо.
Управления экструдерами более чем достаточно 4 шт , + дополнительно два управляемых ШИМ вентилятора FAN1 FAN2.
я сам работаю на оранж, все видится, правда есть странный каприз что работает не со всеми концентраторами (USB HUB) - попробуйте несколько разных, ну и напрямую.
смотрите вывод dmesg

**VitDagger** » 14 май 2017, 19:14

Для термистора стола нет ведь отдельного гнезда. Про само питание стола понятно.
Пока не смог заставить апельсинку увидеть принтер. и почему то сам комп не всегда видит. Втыкаю в другое гнездо на плате - раз. увидит. отключишь питание, включишь. уже не видит, перевтыкаю обратно в первое гнездо - видит. Странности какие то, пока не разобрался в чём дело. драйвера написано, что не требуются.

Добавлено спустя 35 минут 1 секунду:
На 8 битах сразу же определялся принтер и строка с портом была вида "/dev/serial/by-id/usb-1a86_USB2.0-Serial-if00-port0"

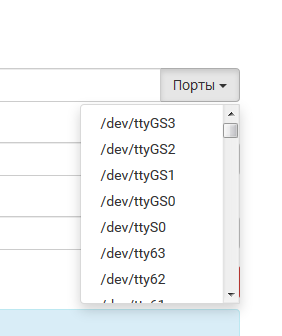

тут же во все три гнезда на orangePi PC пробовал втыкать, при этом в оба гнезда на самой плате. Но предлагает на выбор

: Screenshot_1.png (7.89 КиБ) Просмотров: 2050

Тут даже USB ведь нет. Может что то в прошивке настроить нужно для этого?

Добавлено спустя 46 минут 55 секунд:
А вот сейчас еще раз попробовал. и получилось. обнаружился принтер, сразу выбрался порт "/dev/serial/by-id/usb-Arduino__www.arduino.cc__Arduino_Due_Prog._Port_95437313834351A061D2-if00". Как то не понятно, то видит то нет

**VitDagger** » 29 май 2017, 19:43

Пытаюсь сделать автокалибровку температуры стола, но никак не выходит. M303 E-1 C8 S110 это хотенд, M303 E0 C8 S110 тоже хотенд. M303 E-2 C8 S110 тоже хотенд, M303 E1 C8 S110 как ни странно тоже хотенд. А стол то какой тут номер и как это узнать?
В комментах кода написано "H<hotend> (-1 for the bed, -2 for chamber, -3 for cooler) (default 0)", но -1 не подходит.

**Diffid** » 29 май 2017, 21:42

Может у вас вместо PID стол работает в bang-bang режиме?

**VitDagger** » 29 май 2017, 22:07

Да нет, вроде как PID стоит. Поставил настройки от прошлого 8 битного принтера. Работает как то, но не очень корректно, хочу вот откалибровать именно на этом принтере, но не выходит. Видно по графику и морганию светодиода, что именно PID
