Re: corexy 300

Сообщение how_eee » 25 фев 2017, 00:58

Так ты сам неправильно все сделал по незнанию или глупости и ещё советы даёшь? А я этот принтер уже 2 месяца обдумываю. И не гадаю а давай попробуем вот так... свои решения могу объяснить грамотно в отличие от твоих. И я сначала получил рельс, сделал импровизированный стенд и посмотрел что он может потянуть. То же я сделал и с уголком. Потом проанализировал и принял решение.
А не так как ты: мне показалось что это усилит уголок. Ключевое слово - показалось.
Быстрее - это решение касалось только сдачи фанеры в резку.

Зы. Спасибо за совет. Где ты был раньше. Когда в начале темы я просил мнений и комментариев? (Мы бы раньше с зусулом поглумились:))

Ззы прости за резкость

Добавлено спустя 1 минуту 28 секунд:
На рельс есть даташит. В нём все допустимые нагрузки и моменты указаны. По моим расчетам там огромный запас.

Добавлено спустя 1 минуту 52 секунды:
Скорость печати ничего не говорит. Ускорения только решают.

Добавлено спустя 3 минуты 38 секунд:
Зззы В общем комментарии и дебаты закрыты. Ждём окончания сборки и тестов печати с разными ускорениями.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение Myp » 25 фев 2017, 01:01

how_eee писал(а):По моим расчетам там огромный запас.

там даны параметры для смерти рельса, а не параметры для хорошей печати.
держать то он может и 5 килограмм, но чё толку если от 100 грамм его уже гнёт?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: corexy 300

Сообщение infoman » 25 фев 2017, 01:08

Ну да надейся на даташит, потом зулус поглумится над твоей горизонтальро установленной рельсой и тем как перфекционизт обдумывающий 2 месяца портал х лажанул :ROFL: .
Дело не в глумлении и даже не в том что может быть или наверно, это просто факт, рельс х надо ставить на бок если он не пиивинчен к чемуто очень жесткому, мои шишки это мое желание побыстрй сделать и я прекрасно знал что будет прогиб и мне было пох как впрочем и сейчас не особо напрягает, но у тебя директ это не просто сильно должно тебя напрягать, а очень очень сильно :)
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 25 фев 2017, 01:24

Меня не напрягает вообще. ЧЯДНТ?
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение infoman » 25 фев 2017, 01:25

Зы я вообще считаю что пол кило директа в кубике на оси Х должны вызывать у печатника благоговеяный трепет и ужас в обоих глазах, но прюшаводам с их драгостолом переходящим на кубик все нипочем :D благо я начинал с боудена и ультимекеровской табуретки и миновал дрыгостол :)
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение Zusul86 » 25 фев 2017, 01:28

how_eee писал(а):В нём все допустимые нагрузки и моменты указаны. По моим расчетам там огромный запас.

Они там указаны для рельса прикрученного к чугунине, а не как для несущего элемента. То есть моменты при которых шарики продавят канавки в рельсах, а сам рельс без жесткого основания нагнется гораздо раньше.
Последний раз редактировалось Zusul86 25 фев 2017, 01:32, всего редактировалось 1 раз.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: corexy 300

Сообщение infoman » 25 фев 2017, 01:29

how_eee писал(а):Меня не напрягает вообще. ЧЯДНТ?

делай как задумал, смелость это хорошо!
Кстати тут не обсуждалось но если кто посмотрит мое видео и увидит стол на рельсах и ремнях и захочет также, предупреждаю - проблемы консоли отойдут на второй план после того аак вы увидите как ось z в буквальном смысле прыгает на ремне :ROFL: да да она на нем реально прыгает, реььсы дают отличное скольжерие и тяжелая платформс тупо растягивает ремень :D вот как то так
Последний раз редактировалось infoman 25 фев 2017, 01:38, всего редактировалось 1 раз.
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 25 фев 2017, 01:40

Вот вы докапались до него. Всё остальное значит отлично?
Перевернув рельс прибавка в прочности по вертикали составит всего 40% т.к сечение рельса 9*6.5. Ну за счет отверстий еще 10-15%.
Разница не в разы чтобы так за ней охотиться. Масса моей несчастной каретки с директом 0.3кг.

Ну хватит уже об этом. Меня переубедит теперь только мой отрицательный опыт.

Добавлено спустя 1 минуту 29 секунд:
infoman писал(а):
how_eee писал(а):Меня не напрягает вообще. ЧЯДНТ?

делай как задумал, смелость это хорошо!

Сморозил очередную глупость. При чем в данном случае смелость? Риска для здоровья 0. При самом плохом раскладе ничего страшного не случится.

Это называется решительность или упрямость. Кому как нравится

Добавлено спустя 3 минуты 1 секунду:
Всем спокойной ночи.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение infoman » 25 фев 2017, 01:42

how_eee писал(а):Это называется решительность или упрямость. Кому как нравится
и правильно, МУЖИК сказал! - МУЖИК сделал!, уважаю!
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 03 мар 2017, 18:01

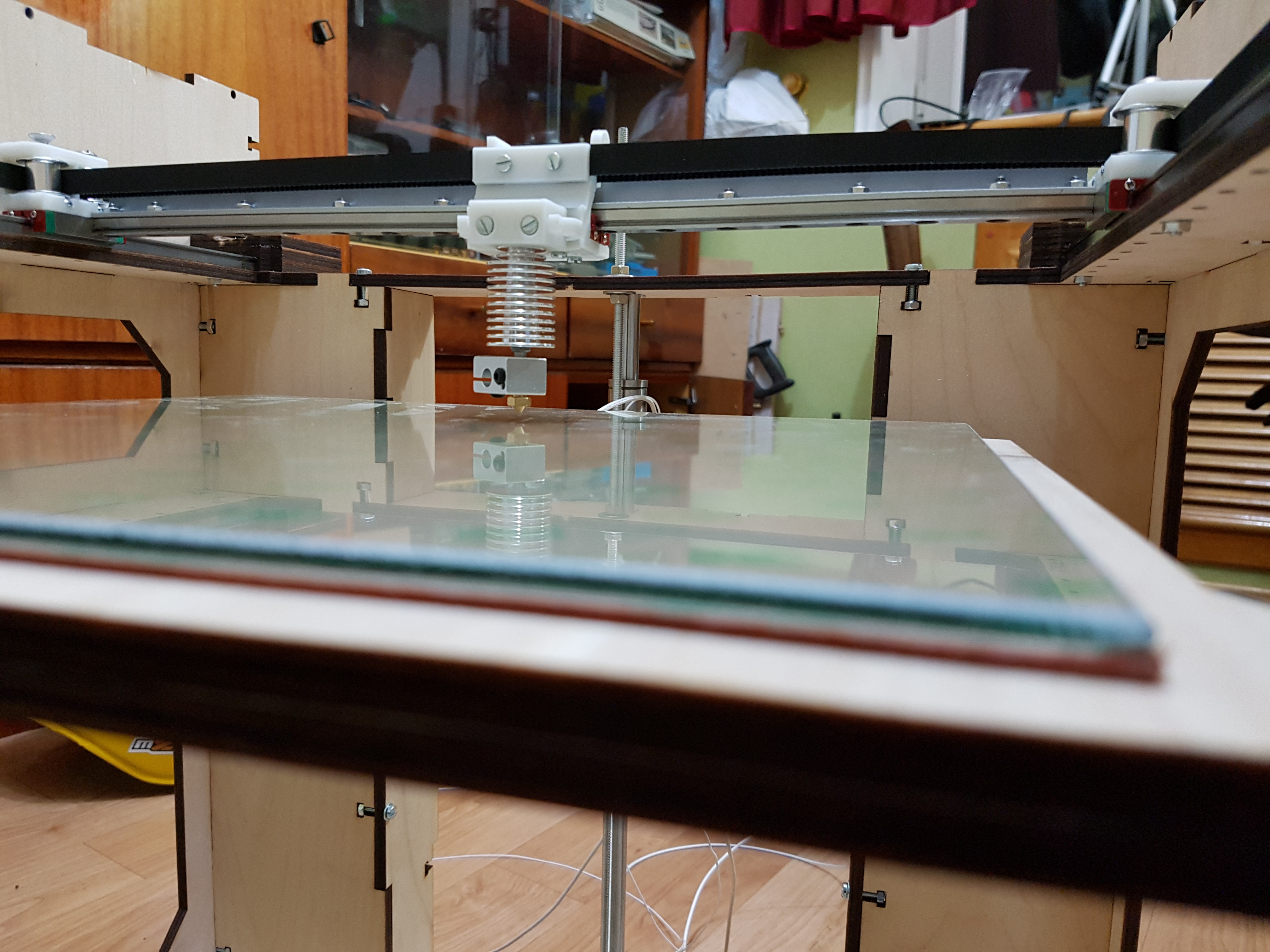

Пока доволен рельсом на уголке. Дальше уже при печати будет видно
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение vtoryh » 07 мар 2017, 21:12

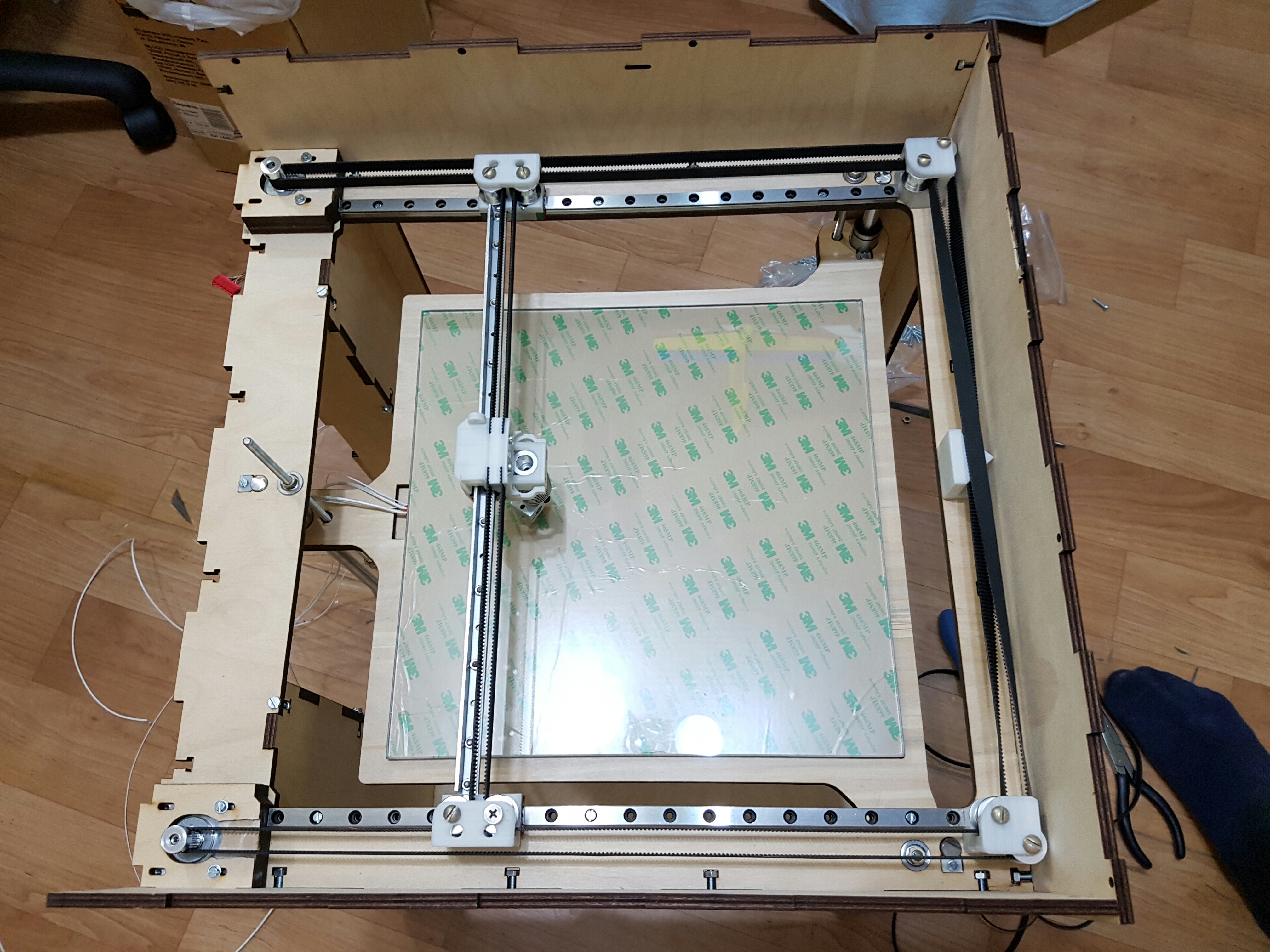

А зачем разделитель ремня справа на последнем фото?
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: corexy 300

Сообщение Myp » 07 мар 2017, 21:49

вот мне надо в ZAV такие же двойные угловые роликодержатели, чтоб на корхи переделать =)

ЗЫ
а не хочешь переворот ремня сделать над боковыми рельсами?
по идее тогда в месте перекрестия ремней они будут тереться друг о друга плоскими "спинками"
хотя не, так не получится.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: corexy 300

Сообщение vtoryh » 07 мар 2017, 22:22

Myp писал(а):вот мне надо в ZAV такие же двойные угловые роликодержатели, чтоб на корхи переделать =)

Тоже понравилась конструкция коры, надо свой переделать попробовать. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: corexy 300

Сообщение how_eee » 27 мар 2017, 13:30

Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение Alexus12 » 27 мар 2017, 18:27

vtoryh писал(а):А зачем разделитель ремня справа на последнем фото?

Чтоб ремни не терлись друг о друга. Я тоже так делал когда-то, но теперь есть возможность разнести друг от друга угловые ролики, и такая необходимость отпала.

Единственное что ремни надо было вывернуть в другую сторону, тогда они бы соприкасались не зубьями, а гладкой стороной - и не терлись бы зубьями о разделитель.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43
