подозрительно. у всех греются - у тебя нет.

Я потрогал - движки горячущие,а измерил - около 58 градусов. Рука не терпит. Значит можно на всякий случай присобачить радиаторы и вполне себе так и оставить пассивное охлаждение?

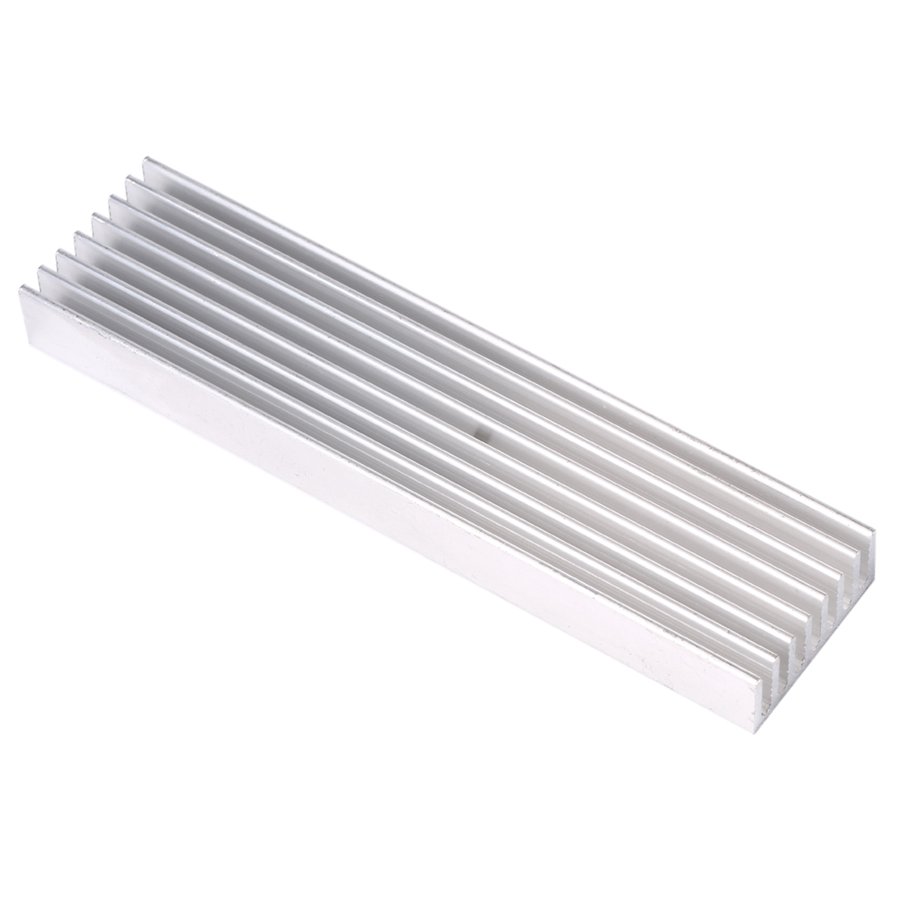

Вот еще вопрос про охлаждение БП на 12В, 30А. Очень уж там оручий кулер на 60 мм. Я так понимаю он дует внутрь корпуса и сквозь щели прогоняет воздух через корпус, который служит сам радиатором. Кто то менял кулер на БП на менее тихий или бОльшего диаметра? Или думаю приклеить к корпусу по 4 сторонам радиаторы типа таких и порезать напряжение на кулере или заменить на другой. Хочется свести все звуки к минмиуму.

Добавлено спустя 30 секунд:

MEG писал(а):подозрительно. у всех греются - у тебя нет.

Так разве это не греются? А как обычно греются, до скольки?

Добавлено спустя 7 минут 42 секунды:

MEG писал(а):и да, сколько опорное напряжение и какие точно драйверы (я знаю три китайские разновидности).

напряжение выставил 1.7В. Поднималось и до 2В,дальше не крутил или это был предел - уже не знаю. Брал (точнее мне их подарили)тут https://ru.aliexpress.com/item/Ultra-Si ... 04476.html резисторы R5 и R6 по 13К намерил.

это не mks, те совсем по другому выглядят. резисторы на них тоже другие. и там как раз не выставишь больше 1А.
эти белые появились недавно. есть немалый шанс что они переразведены и запитаны на 5V внешних. по крайней мере половины конфигурационных площадок таких как на mks и watterott тут вообще не видно.
никакой схемы вообще нет. версия от картинки к картинке меняется. и да, китаец честно пишет что даже на 0,5А будет 70градусов на микросхеме.

Добавлено спустя 9 минут 33 секунды:
посмотрел на сайте производителя, ноль инфы по ним. чудо китайского гения. как работает - хз. в смысле китаец божится что 0,5А его предел.

MEG писал(а):. и да, китаец честно пишет что даже на 0,5А будет 70градусов на микросхеме.

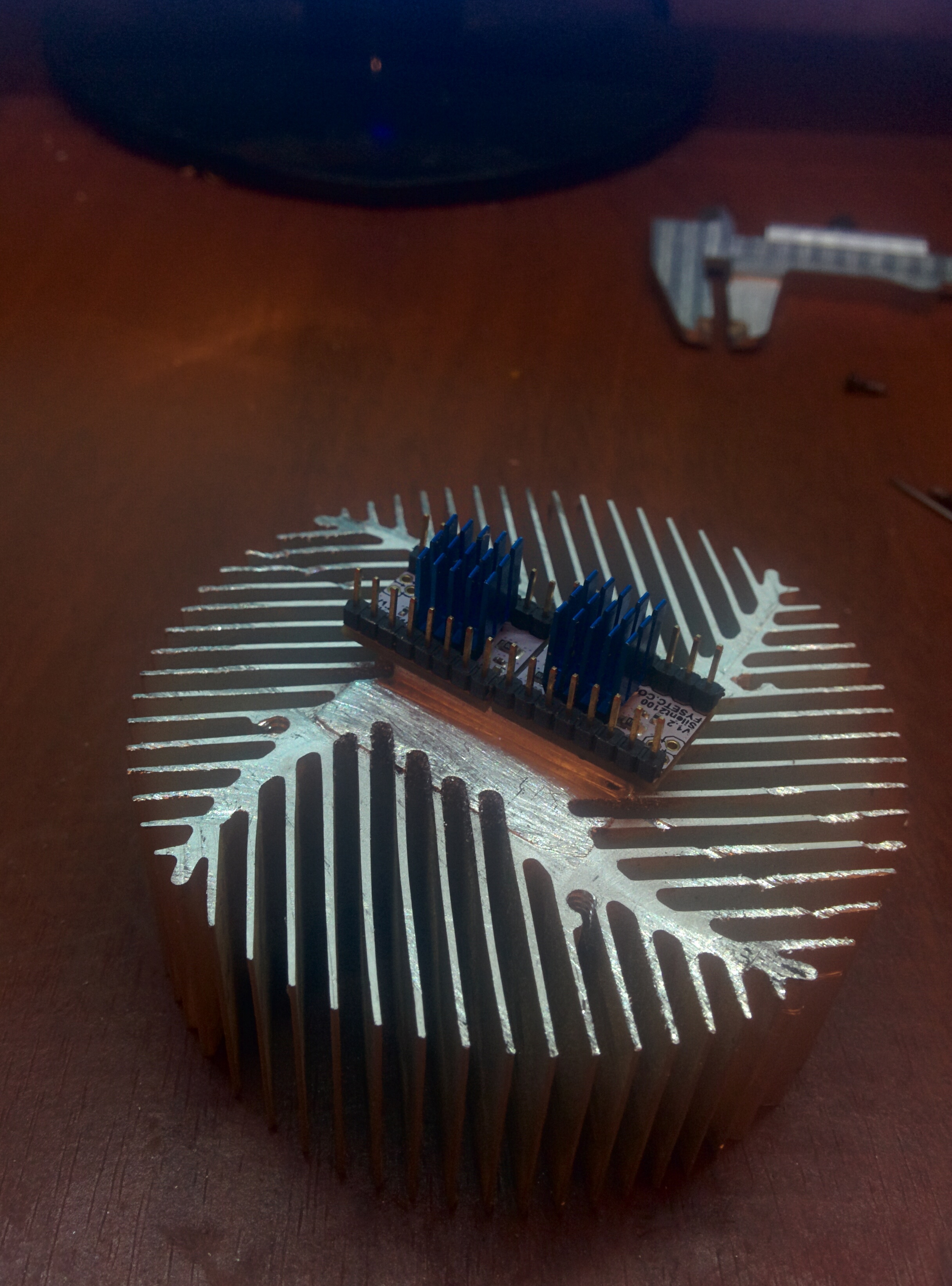

Ну у меня 1.3А, но и радиатор не штатный
и максимальный ток он пишет 1А,при 150 градусах. Но то при штатных радиаторах. Тем не менее, выставить больше 1А вполне могу

При 150 микросхема уходит в аут официально.
Дело даже не в радиаторе а в том что при резком старте как мне кажется она не успевает сбросить на него тепло. Правда у меня это на 36 вольтах и 200мм/сек. Т.е. 2000гц на step. И 0.9А, на длинных пробегах через 100-200мм микросхема уверенно уходит в даун по теплу никакие радиаторы и обдув не спасают.

Кстати, Пытался перепаять мкс тмс2100 на полушаг и потерпел фиаско. Даже аккумуляторным минипаяльником под лупой не взлетело толи кузбаслаком каким китаец покрыл это дело, толи руки кривые не могу замкнуть площадки.

У меня и скорость не 200. Пока драйвера не греются, а там видно будет. Если что, попрошу из дани и привезти оригиналы. Пока есть время на тесты с китайскими ТМС, быть может и их за глаза будет.
Теперь по шумности решить бы вопрос БП и обдува хотенда, оба оручие больно

у тринамиков есть 2 тихих режима, один совсем тихий, второй не очень))
при этом совсем тихий режим плохо работает с быстрыми ускорениями.
вот совет из даташита:

Switch configuration from stealthChop to spreadCycle before starting a high velocity motion

VitDagger писал(а):Теперь по шумности решить бы вопрос БП и обдува хотенда, оба оручие больно

Я шимить пытаюсь, шим ещё противнее звучит, надо кондёр к нему понажористей подпаять может заткнётся.

Да думаю или просто рез переменный резистор цепануть или пустить через mini360.

Myp писал(а):тоды ясно
тринамики на 100-120 уже не тянут, пропускают шаги.

Скорость 120, ускорения 3000, ток 1.3А, пропусков нет. Буду поднимать еще для теста, пока обхожусь пассивным охлаждением, температура радиатора 48.

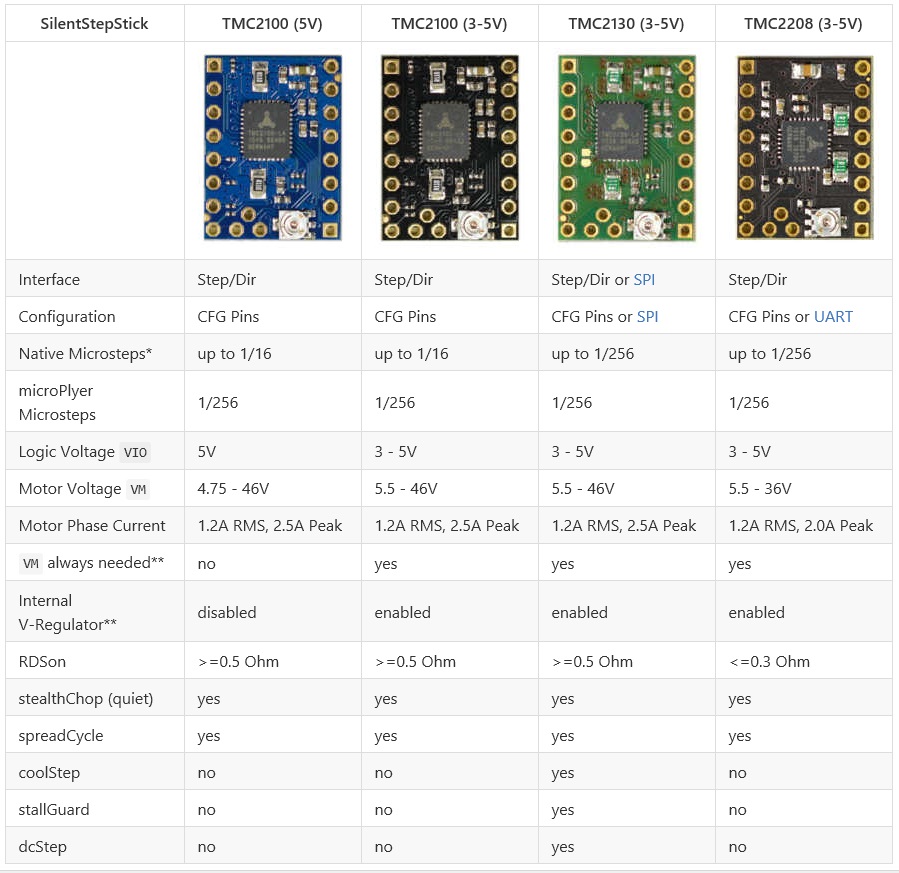

сегодня у немца вышли наконец тмс2208, логическое завершение борьбы с шумом в принтерах. Последний косяк этих драйверов (дерьмовый выходной каскад) немцы слегка подмандили, должно теперь греться по божески даже на токе амплитудой 1,7А. Пообщался со Стефаном Ваттероттом (это пионер применения тмс в драйверах, все китайцы его косплеят в своих поделках) сегодня уже можно будет заказать, и версии со внешним стабом ждать не стоит, типа и так нормально вышло.
В общем всем любителям тишины - маст хэв!

PS Оказывается управление драйвером 2130 по SPI уже давно встроили в марлин, хз нужная фича или нет, определиться не смог. Позволяет рулить режимами (микрошагом, током, током удержания и прочим) скриптами прямо посреди печати. Более опытные, нужная фича или баловство? а то думаю пару взять для опытов, но как-то до скриптов ещё не добрался, опыта нет.

нужно допиливать прошивку чтоб фичи юзать
щас там тока возможность ручного управления есть, можно Гкодами менять параметры в процессе печати, если ты сам ручками код подправишь.
нужна автоматика, типа на лету контролировать усилие и пропорционально поднимать ток.

интересная фича отказ от концевиков, мотор сам будет говорить когда ось упрётся в ноль. но опять же надо реализовывать в прошивке

MEG писал(а):сегодня у немца вышли наконец тмс2208

заказал уже кто-нибудь? http://www.watterott.com/en/SilentStepStick-TMC2208
полностью совместимы с ramps?



Кстати, много раз проскакивала информация про смазку подшипников для устранения высокочастотных звуков, с nema17 такое не прокатит?

Добавлено спустя 14 минут 27 секунд:

MEG писал(а):PS Оказывается управление драйвером 2130 по SPI уже давно встроили в марлин, хз нужная фича или нет, определиться не смог.

Допиливать нужно и это вполне возможно, при этом у них есть функция определения нагрузки на моторе(в 2130 только), можно использовать вместо концевиков

Блин, вот "взвешиваю" варианты,
есть немец тмс2208, типа с ним шума нет вообще. 2шт для Х и У + доставка около 3000руб
есть mksgen 32 бита, драйвера встроенные, типа тоже нет шума - цена около 3000р + дисплей - 1000р

второй вариант выглядит уместнее.

Вопрос: что с шумом на 32х битах и 1/128 шаге?

Ну доставку можно разделить среди желающих. например unigenum вроде не проч был купить.
