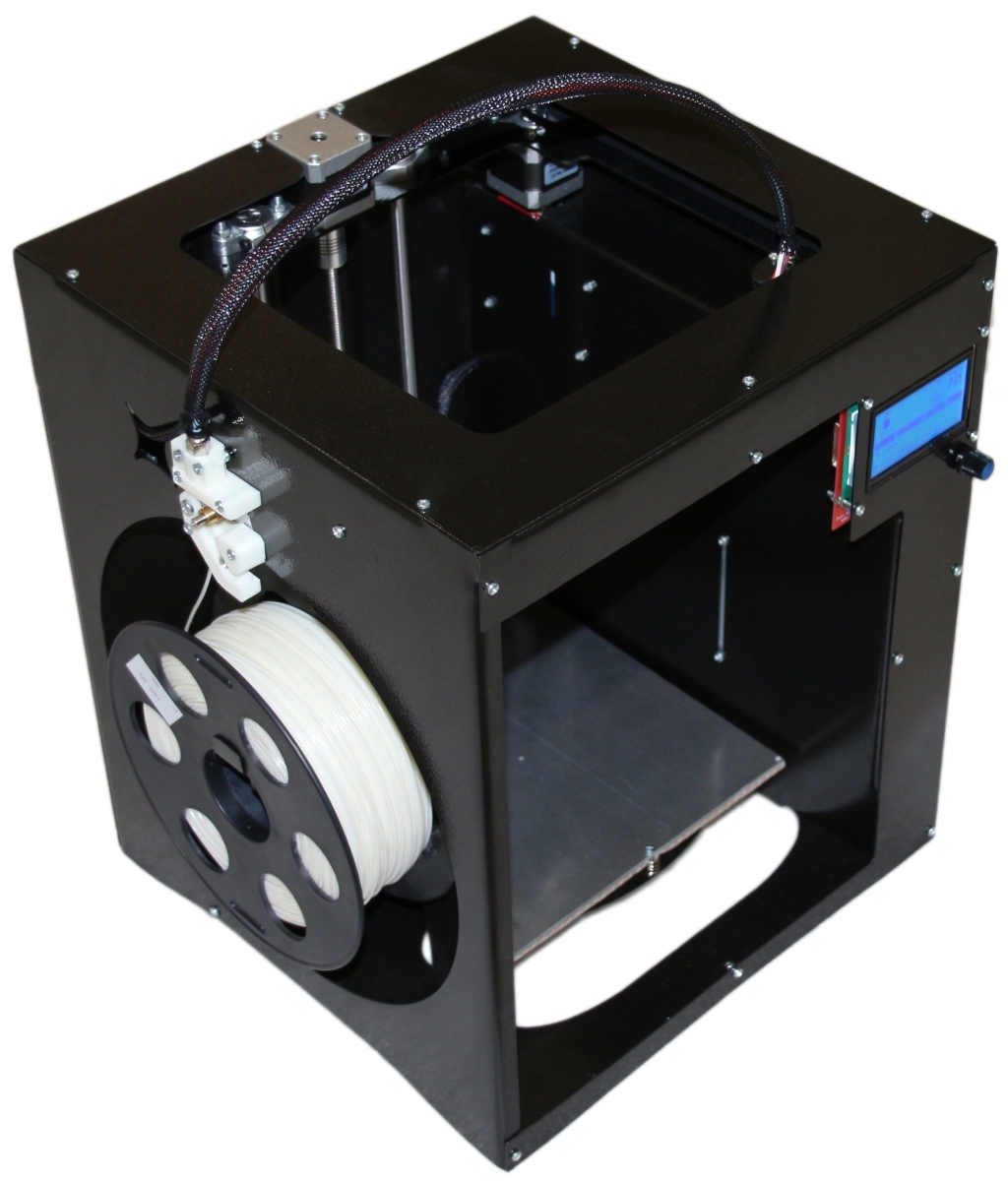

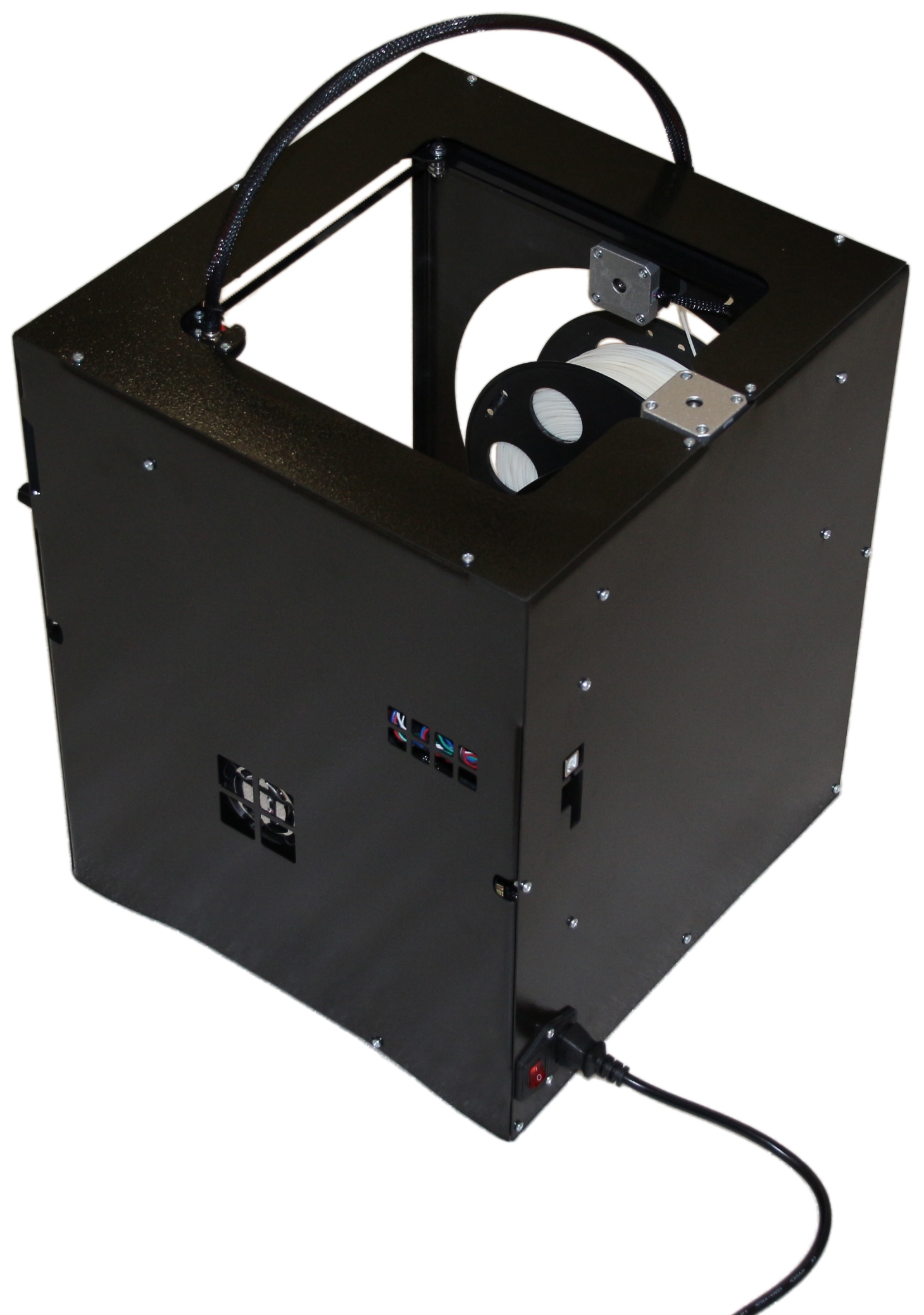

Добрый день, хотел бы представить вам первый серийный корпус для самостоятельной сборки стальных 3-D принтеров кинематики H-bot.
Характеристики корпуса следующие:
Габариты корпуса: 332х343х409 мм
Область печати: 200х200х270 мм
Масса корпуса: 6,9кг
Материал: Сталь 1мм, 2мм
Продается здесь:
http://nioz.ru/index.php/ultimaker/%D0% ... eel-detail

Для сборки принтера используются следующие комплектующие:

1. Рельсы с каретками MGN9H 240мм-3шт.
2. Электроника: Ramps, Mega2560, 4шт. A4988, Full graphic smart controller.
3. 4 двигателя Nema 17 1.7A, 4kg/cm.
4. Винт трапециидальный THSL300 с гайкой.
5. 2 вала Ø12мм 400мм + 4 крепежа SHF12
6. 2 подшипника SC12LUU.
7. 2 шкива GT2, 2м ремня GT2.
8. Hotend bowden e3d v6 bowden, +1 м. тефлоновой трубки.
9. Стол нагревательный МК3B.
10. Гибкий рукав 1.5м.
11. 12 подшипников F694ZZ.
12. Блок питания 12В 360Вт.
13. Муфта 5х8.
14. Комплект duopont, комплект пружин.
15. 3 концевых выключателя KW-12-3.
16. Экструдер bowden с комплектом подачи MK8+U-grove
17. Разъем питания AC-014 (SS-8B-3)+ кабель 1.2м.

PS Если админы разрешат, то и ссылку запощу

ссылку можно, не вопрос.
чья разработка?
готов посодействовать в улучшении конструктива, на благо общественности.

хммм
цена на стальную коробку такая же как у фанерного ZAV.
интересно, а можно ли ZAV переложить в этот корпус? на первый взгляд комплектуха такая же, рельсы по длине подходят...

но странное решение с бобиной, ведь с таким решением нельзя сделать закрытый термоящик
даже если накрыть сверху крышкой и сделать дверку.

вот бы ещё сделали планку для крепления директ экструдера, железо явно позволяет.
и ещё бы планку для крепления сразу двух хотендов.

чуть чуть бы доработать и был бы супер принтер

На этот принтер обратил внимание некоторое время назад. Заинтересовал именно совокупностью заявленных характеристик и цены, т.к., тут никто спорить не будет, она просто более чем правильная для потенциального покупателя

Продавца знаю лично, т.к. покупал у него неоднократно пластик, а недавно при моем участии в подарок детям были куплены у Дениса миривелловские 3Д ручки, кстати, тоже по очень правильной цене. Сказанное мною - это частное мнение, ничего особенного не рекламирую.

Касаемо Н-бота... Лично я уже имею интерес к правильному серьезному двухголовому Н-боту, но если доберусь до этого, то, скорее, предпочту несколько более суровую конструкцию, т.к. хочется получить уже максимум разумно возможного от ФДМ, чтобы уже сильно дальше вопросом именно конструктива не интересоваться.

Думаю, будет повод последить за темой, дабы было что подсмотреть для себя, т.к. пока за мной ни одного 3Д принтера не числится, а потому опыта явно недостаточно

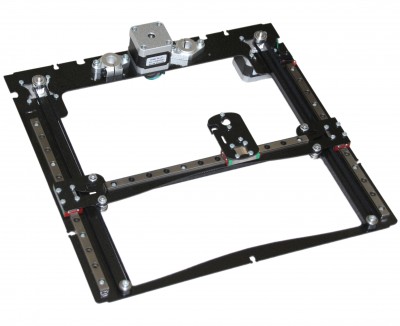

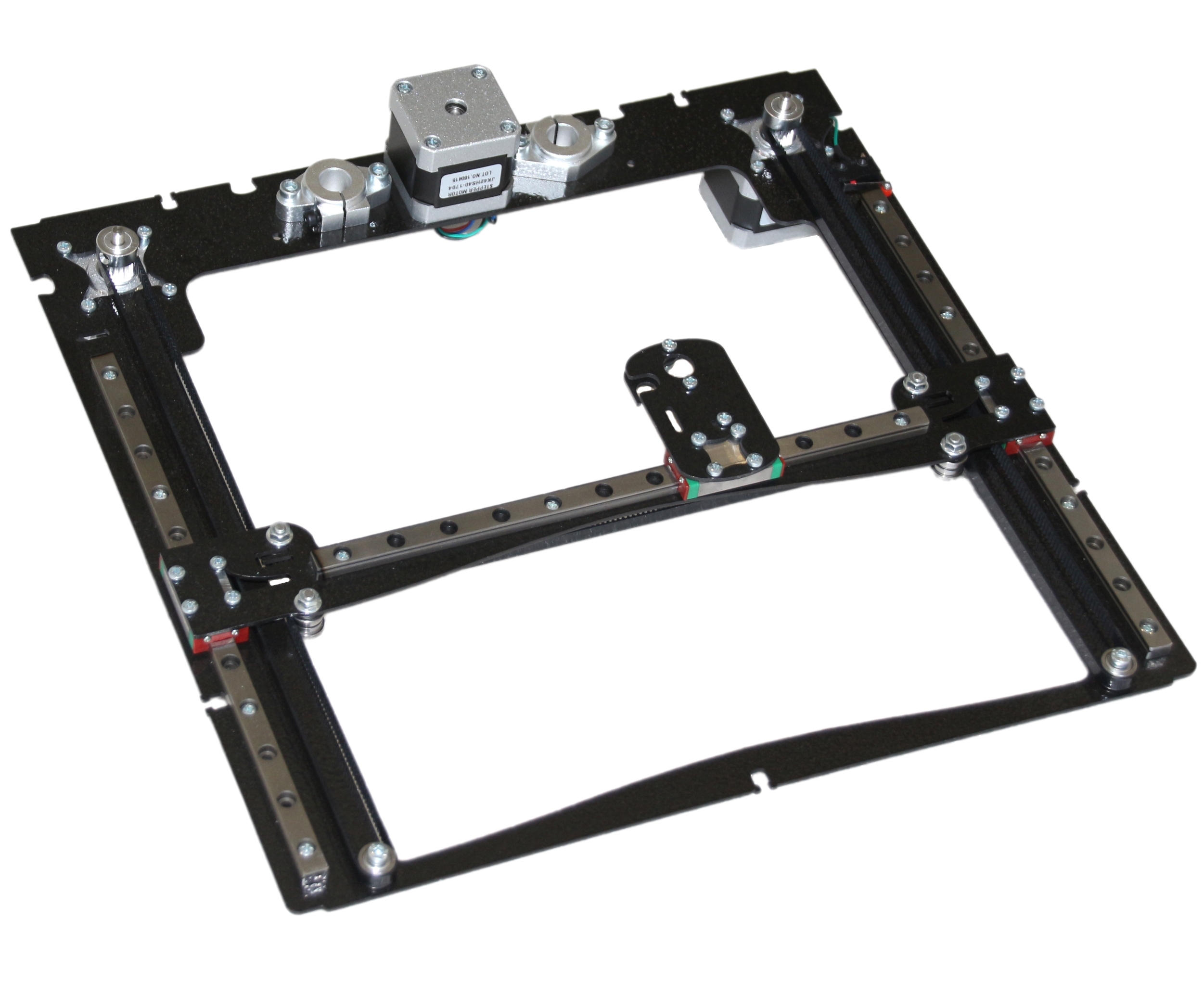

Кстати, скажу небольшую банальность: субъективно, для Н-бота самая сложная и требующая внимания часть - блок направляющих, который как раз показан отдельной фотографией. Там совокупность жесткости и массы - это то, что явно требуется вылизать до идеального состояния из разумного И у меня как раз знаний для этой конструкции недостаточно.

если производство свое, а я подозреваю что это так,
то несколько конструктивных изменений и может получиться весьма правильный конструктив

Будут ли чертежи в открытом доступе?

Добавлено спустя 55 секунд:
Если нет, то нет и смысла что-то там подсказывать и помогать автору. Я так считаю

Что то мала массушка
у меня только железо корпуса 15кг вышло
+ все потроха + обшивка
Итого более 20кг

how_eee писал(а):то нет и смысла что-то там подсказывать и помогать автору.

А как же мир во всем мире и всеобщее процветание?
Профита все же больше чем делиться одними и теми же мыслями с каждым строителем с нуля, ведь результат его трудов также не пойдет в народ и будет доступен только ему... а тут если что то вдруг воплотится в железе, это пойдет на пользу покупателям.
Тем более удручает тенденция производителей клепать однотипные девайсы, копируя друг у друга.

icehardy писал(а):Что то мала массушка
у меня только железо корпуса 15кг вышло
+ все потроха + обшивка
Итого более 20кг

Сталь 1-2мм. Без уголков вроде, полноценные две стенки, две других с отверстиями. Дно и крышка так же с отверстиями. Там и весить нечему

icehardy писал(а):Что то мала массушка

Чую там большая 2мм деталей всего 1. Зато дофига гибки, в местах где ее точность отвечает за общую геометрию и итоговое качество сборки.

если на рынке появится нормальный принтер, на конструктив которого не смешно смотреть и при этом не хочется плакать от его цены
я думаю все от этого только выиграют, конкуренция однако =)

Zusul86 писал(а):

icehardy писал(а):Что то мала массушка

Чую там большая 2мм деталей всего 1. Зато дофига гибки, в местах где ее точность отвечает за общую геометрию и итоговое качество сборки.

Сейчас качественная гибка не проблема
мне листовое железо 2мм согнули достаточно точно

Возможно ли сделать корпус из таких же листов, что у Nioz Z1?

Odstavec писал(а):Возможно ли сделать корпус из таких же листов, что у Nioz Z1?

Посоветую promexcut
Правда в одном экземпляре изготовление может получиться не очень бюджетным
Но я сумел договориться

icehardy писал(а):Правда в одном экземпляре изготовление может получиться не очень бюджетным

Судя по прайсу вроде бюджетно или там какие то накрутки за подготовку?
