Ну, технические проблемы, вроде бы, удалось решить, принтер печатает. Только теперь какая-то проблема с софтвером.
Похоже, в профайлах, которые приложил продавец, что-то напутано с ориентацией, и при печати изделие оказывается повёрнутым на 90 градусов, хотя Photonic в просмотре показывает его в правильной ориентации.
Не мог бы кто-нибудь поделиться советом или своим профайлом?

Pol Kin писал(а):Не мог бы кто-нибудь поделиться советом или своим профайлом?

Судя по картинке, софтина паразитирует на исходниках Creation Workshop. В нем тоже по-умолчанию получается зеркально (для Bottom_Up). Нужно в настройке слайсера поставить галку Reflect Y

3DLab писал(а):В нем тоже по-умолчанию получается зеркально

Не зеркально, а повёрнуто. Во время печати интерфейс показывает, как будто изображение спроектировано "вдоль" платформы, а на деле оказывается поперёк. Как будто у матрицы переставлены оси X и Y. Причём, такое ощущение, что не всегда - в некоторых случаях поворота не происходило.

Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!

Pol Kin писал(а):Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!

Продавцу писал? а размер детали после печати получается как должен или уменьшен? такое ощущение будто видео снятое вертикально просматривают в горизонтальном положении, может наклонить принтер попробовать чтобы картинка повернулась?

Pol Kin писал(а):Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!

попробуй так

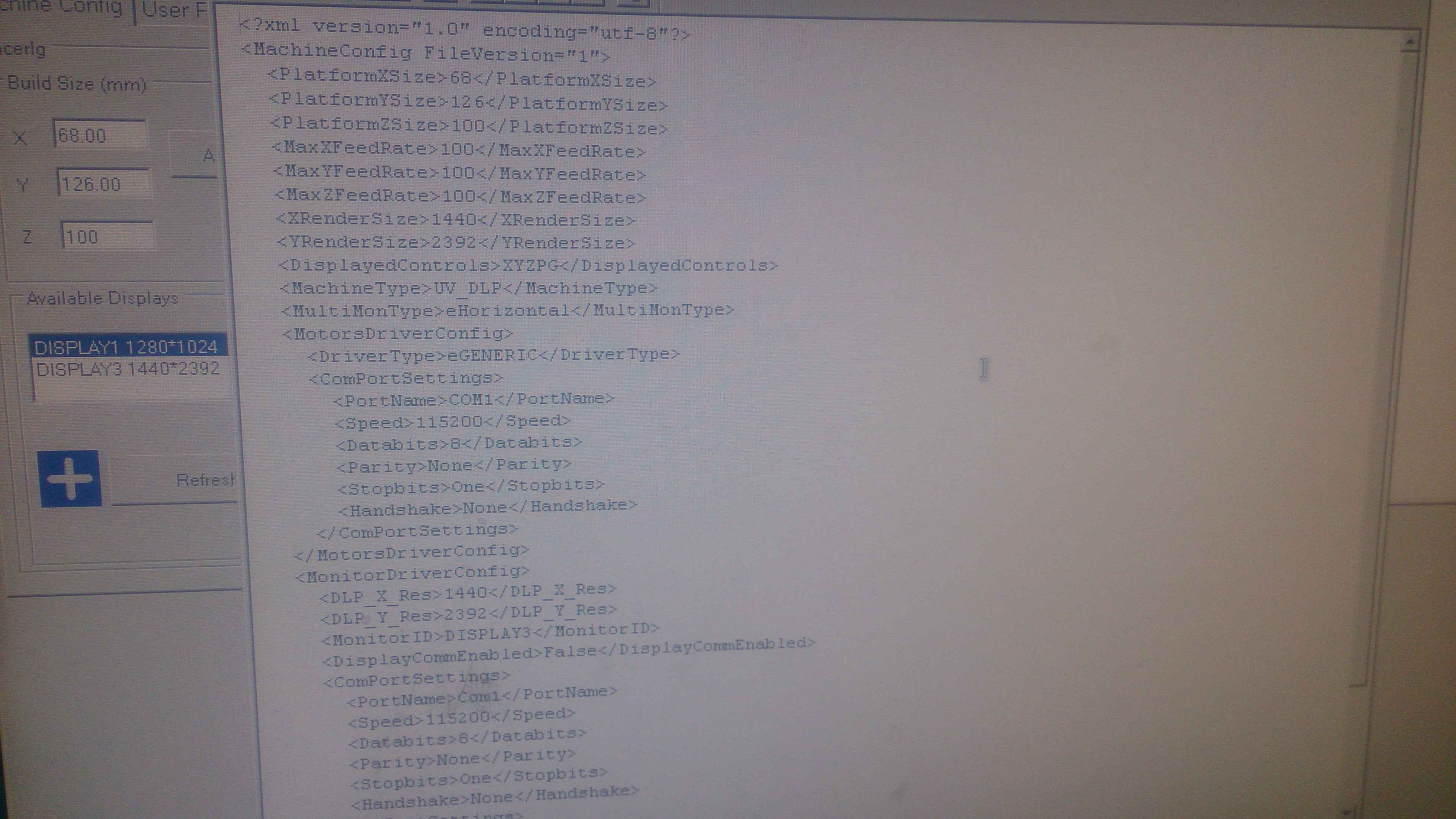

в папке CW_Main_1.0.0.75 , в папке mashines,в файле mashine,
здесь
<XRenderSize>здесь</XRenderSize>
<YRenderSize>здесь</YRenderSize>
и здесь
<DLP_X_Res>здесь</DLP_X_Res>
<DLP_Y_Res>здесь</DLP_Y_Res>

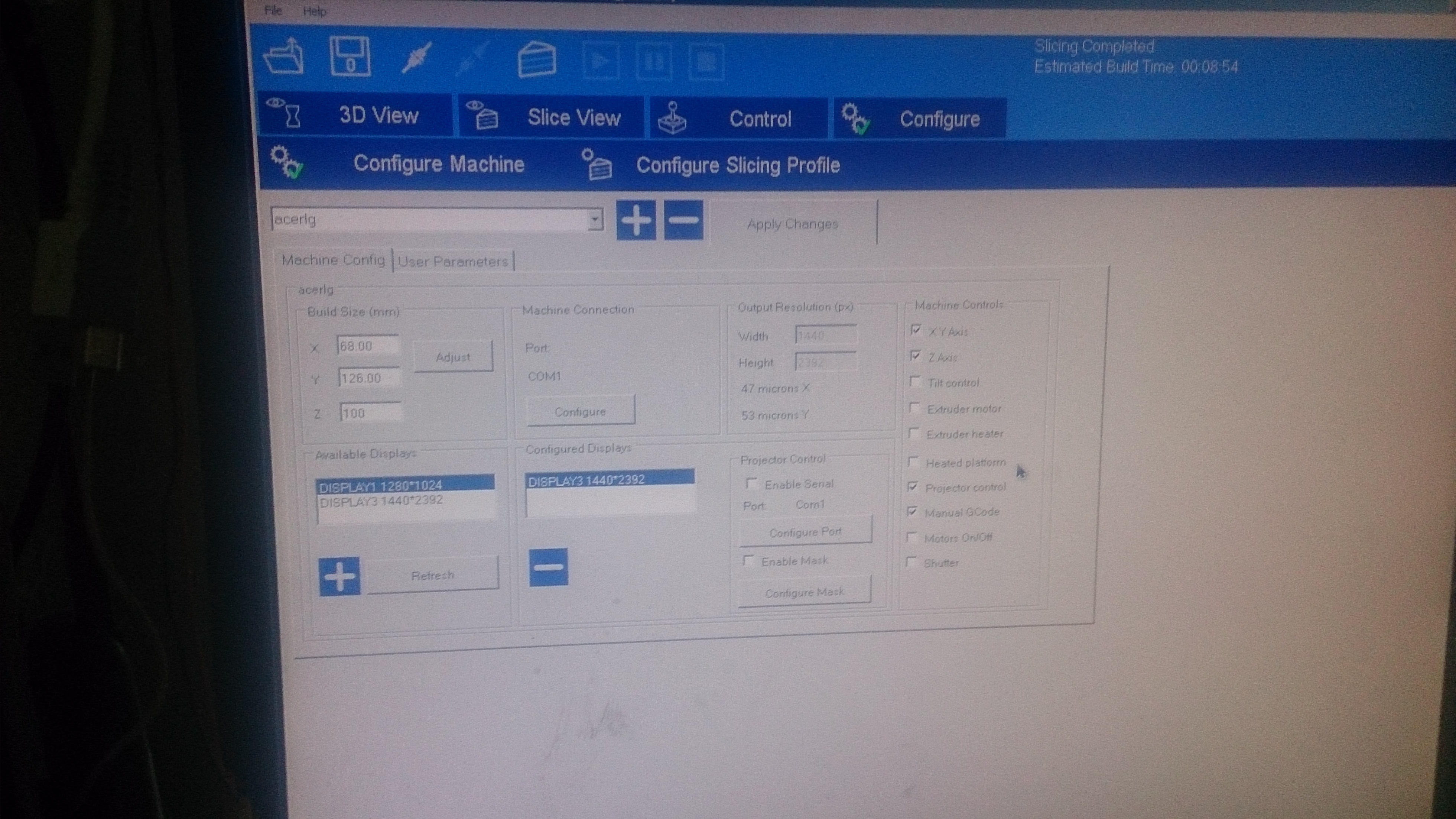

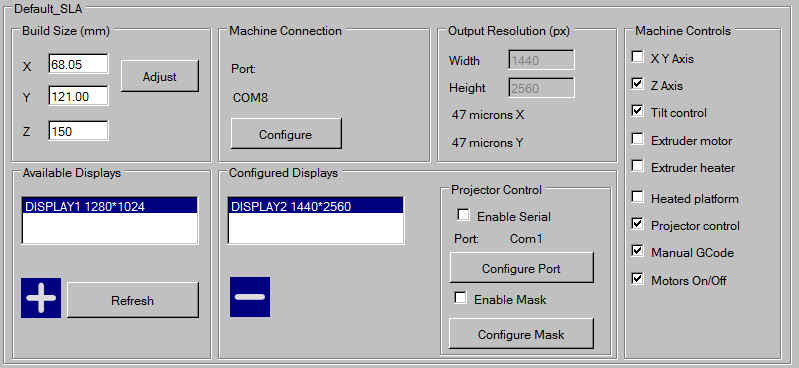

по х и у поменяй местами,сохрани,и потом после запуска проги, поменяй размеры стола в проге по х и у,перезапусти прогу

arrbuz писал(а):Продавцу писал? а размер детали после печати получается как должен или уменьшен?

Ещё не написал, пытаюсь сделать фотографию, а то буквами он не очень меня понимает.
Размер не уменьшен, деталь просто обрезана.

elshad66 писал(а):попробуй так

А не можешь выложить какой-нибудь файл .cws, который точно печатается, чтоб попробовать его отправить на печать?
А то не могу понять, где происходит поворот - при слайсинге в CW или уже при печати в Photonicе.

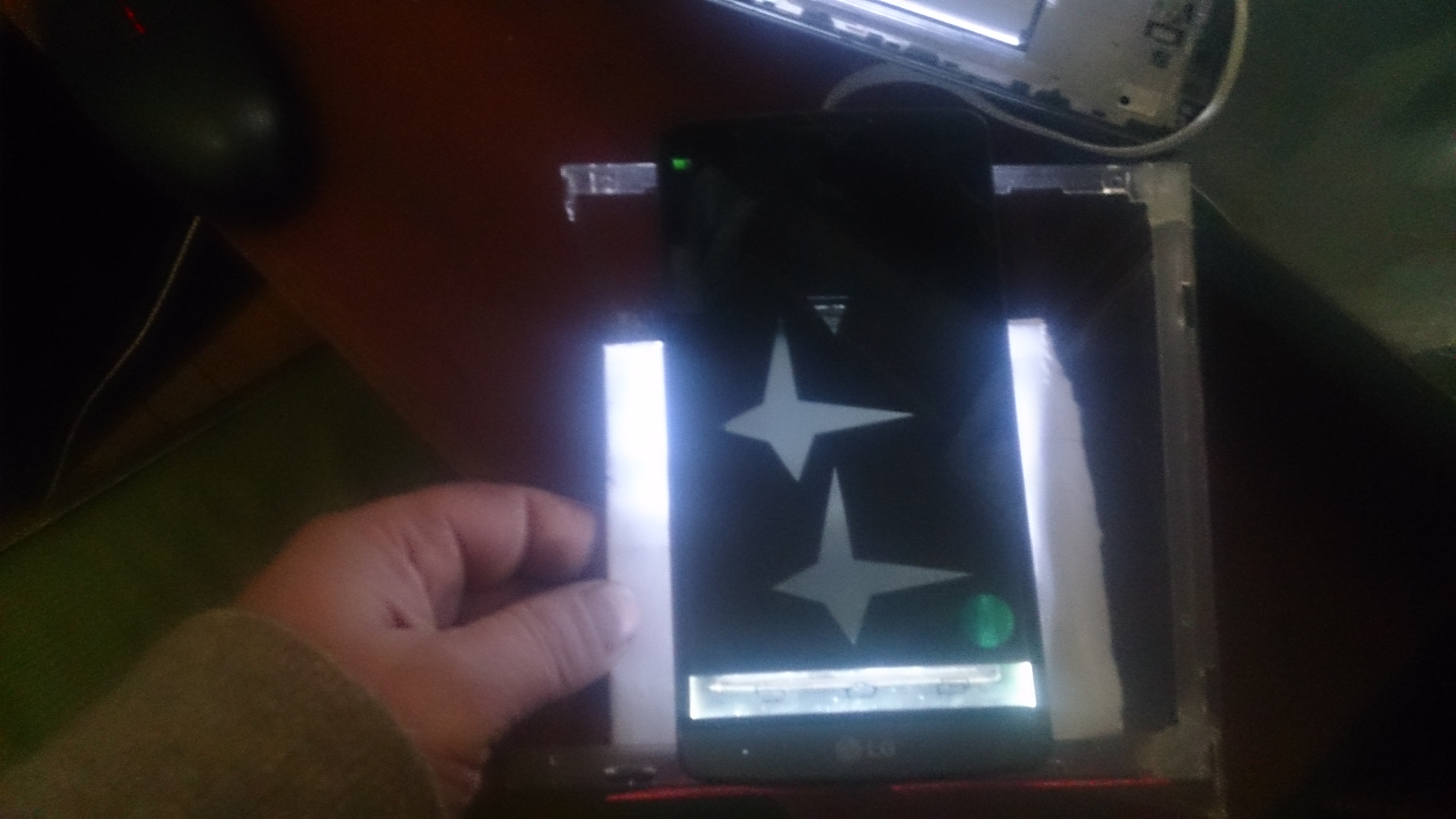

можно вывести картинку не подключая принтер и не печатая ,вот на фото ,вывел картинку на мобилу,

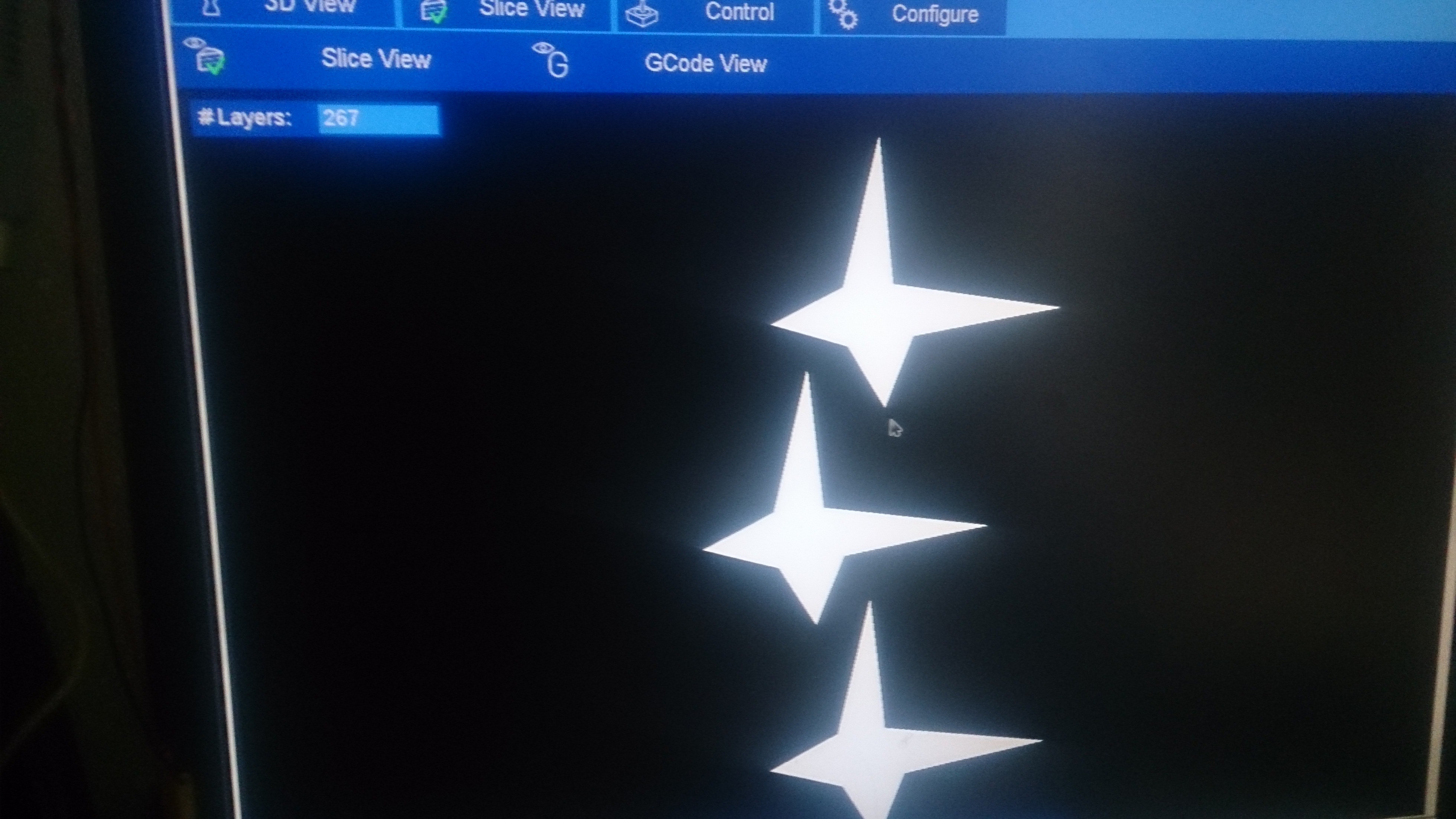

в окне где срезы ,поставь птичку слева внизу,и картинка должна появиться на экране,
при печати птичку сними
Да кста , у тя в файле все правильно,но все таки поиграйся с перестановками,
Я как понял у тя малинка стоит?

Добавлено спустя 1 час 33 минуты 5 секунд:

Pol Kin писал(а):где происходит поворот - при слайсинге в CW

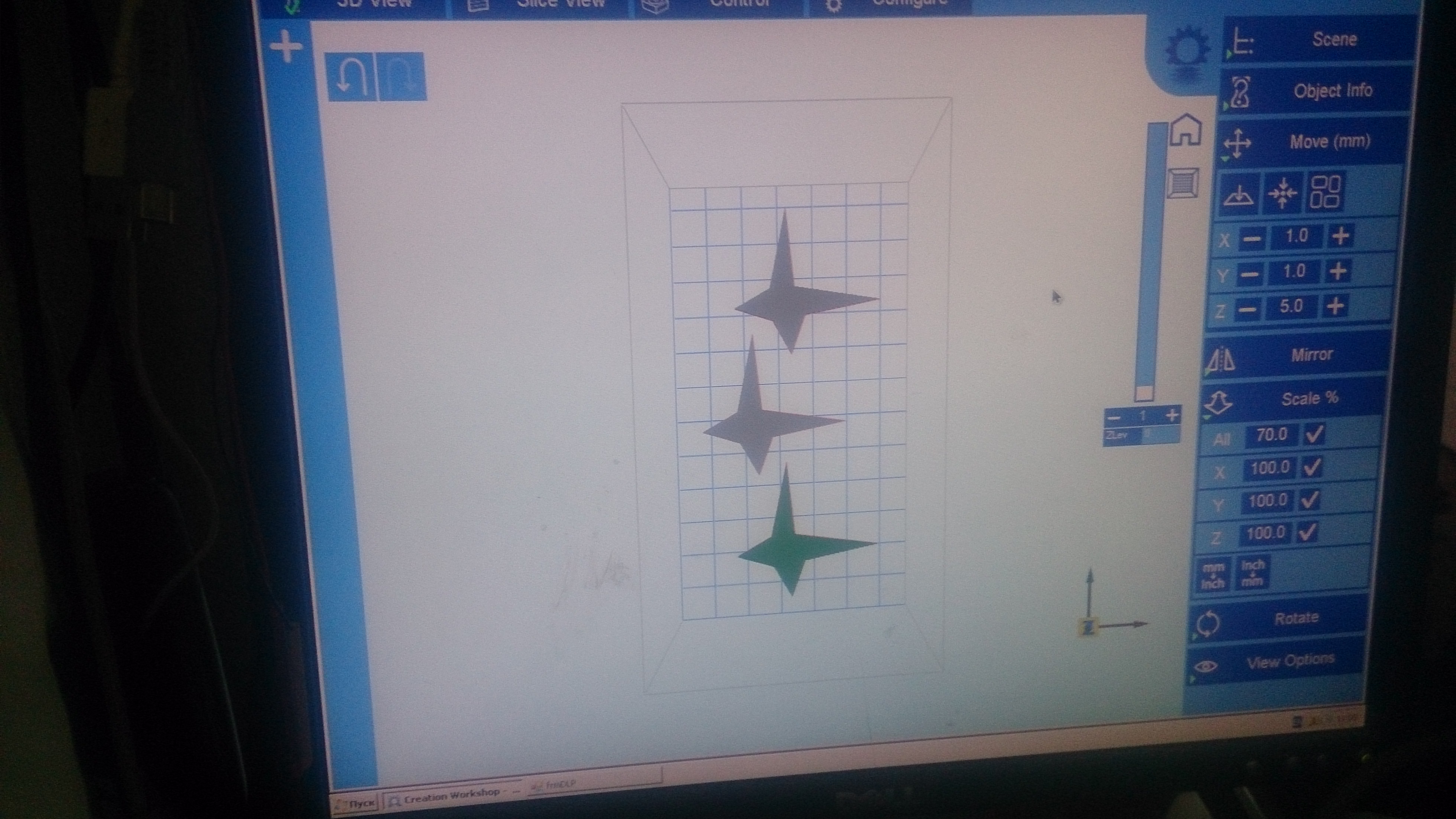

исключено ,нарезает так как расположено на столе
можно проверить просто,cws файл поменяй раширение на rar, извлеки ,там будут кадры
,еще есть мысля что в драйвере видеокарты ,экран повернут

elshad66 писал(а):Я как понял у тя малинка стоит?

Она самая.

elshad66 писал(а):исключено ,нарезает так как расположено на столе
можно проверить просто,cws файл поменяй раширение на rar, извлеки ,там будут кадры
,еще есть мысля что в драйвере видеокарты ,экран повернут

Фигово, значит проблема внутри принтера. А как добраться до драйвера на малине?

Кстати, у Photonic3D есть какие-то настройки, связанные с экраном - навскидку не нашёл?

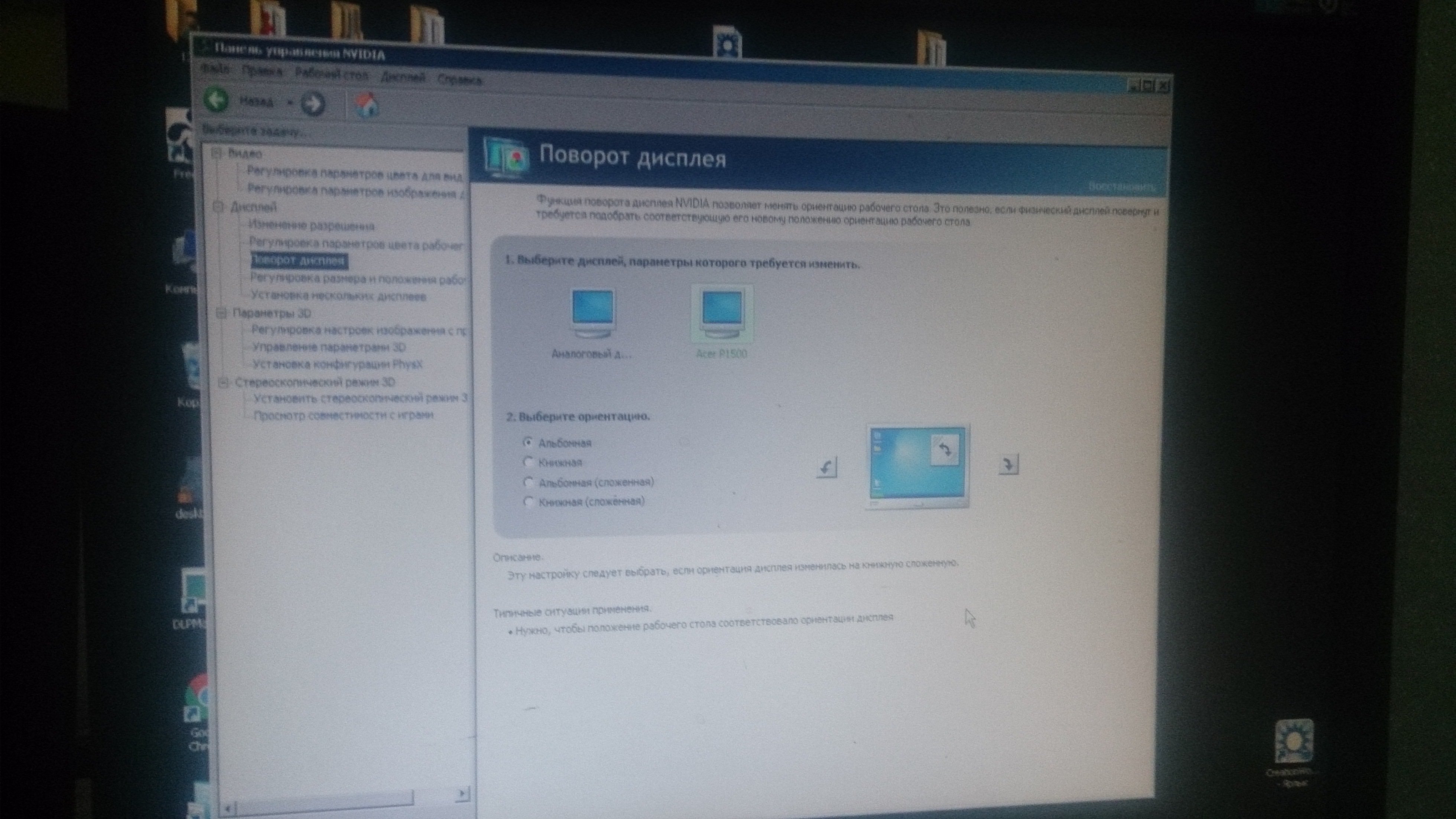

не в малинке драйвер а в компе,у тя же в компе видеокарта с двумя выходами,один на монитор второй на принтер к lcd контроллеру ,и должна быть панель управления этой картой

Добавлено спустя 14 минут 3 секунды:
на счет малины ничего не скажу,потому что у меня все работает на прямую с компа,малины у меня нет
не знаю стоит ли вообще брать ее,от нее какой нить плюс есть?

Комп и принтер напрямую не соединены, только через локальную сеть. Малина управляет печатью автономно, без участия компа. Так что драйвера все там. Очень удобно... пока работает.

Добавлено спустя 1 час 8 минут 49 секунд:
И снова обошлось...
Действительно, проблема оказалась в Фотонике.
Может, кому тоже пригодится:
В разделе "Ink Configuration: Default" нужно правильно указать размеры платформы ("Build Platform X Width (pixels)" и "Build Platform Y Width (pixels)"). У меня там стояли какие-то посторонние размеры (и плотность пикселей тоже) - как будто от другого принтера...

а модель что режет ? CW на компе? потом перекидываются папка с кадрами на малинку,и малинка автономно печатает?
или же малинка по кадру берет из компа? или же в малинке стл слоиться и от туда же отправляется на печать?

Я использую CW, сохраняя в .cws, потом через веб загружаю файл на малину и стартую печать. Дальше всем управляет малина, комп можно отключать.
В фотонике есть также свой слайсер, чтобы и резать на малине, но я его ещё не пробовал.

Pol Kin писал(а):Действительно, проблема оказалась в Фотонике.

а я читал и не мог понять что к чему и как так получается.... хорошо то, что хорошо кончается.
