Доброго времени!
Есть проблемка: у меня принтер - Arduino mega + Ramps 1.4 + LCD 12864 full graphic controller , но LCD без SD-модуля. Хочу наладить печать автономно без компа. Подскажите плз. как можно подключить модуль к ramps.
Спасибо.

купить на ali "SD shield" какой понравится
и подключить 7 контактов:
SDSS
CARD_DETECT
VCC
GND
MOSI
MISO
SCK

первые два на любые свободные порты D (можно параллельно карте на борту)
остальные контакты смотреть по распиновке выходов

А такое бывает?
Опишите подробней платку(фото/схемы/ссылки), а то потом начнётся путаница с ногами и выбором железа в прошивке.

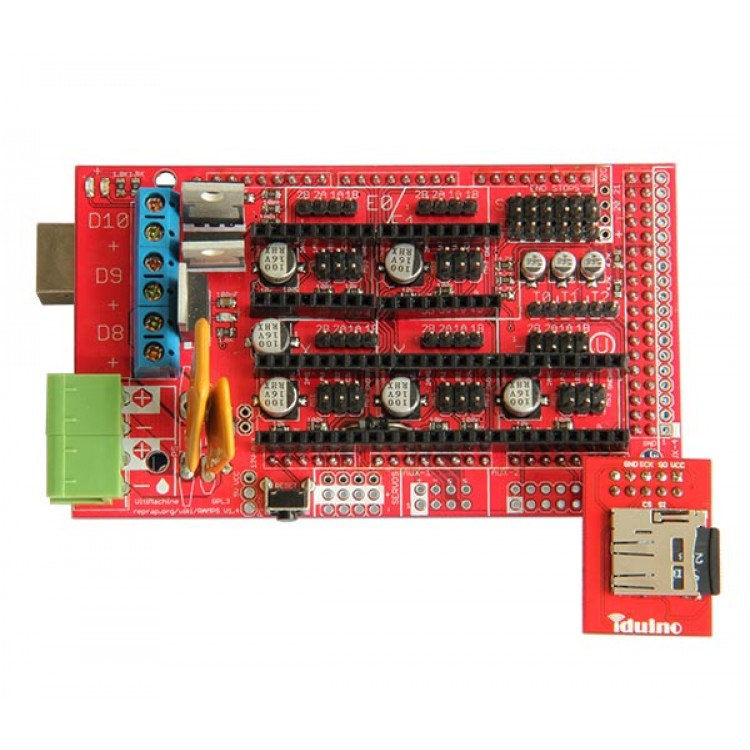

кстати если купить карту по запросу "SDRAMPS" то даже думать не нужно - втыкается в шину AUX3 на борту RAMPS
http://reprap.org/mediawiki/images/6/6d/Rampswire14.svg

LCD вот

Еще вариант - взять переходник MicroSD->SD, на нем проводами распаять все, и использовать microSD. Только не забывать, что SD карты от 3,3 В питаются, соответственно на нее питание 3,3 с ардуины подавать и делитель на сигнальные линии с ардуины ставить (ну или пару диодов).

в некоторых шильдах рекомендуется ещё перерезать одну дорожку и запивать перемычку =)
вот вариант подключения http://3dtoday.ru/blogs/plastmaska/coll ... s-part-32/
так что если модуля ещё нет, то проще заказать тот который сразу втыкается в порт aux.


а с jumper wire можно его и на панель вытащить.

_________________
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!

Если экран подключается через переходник, который занимает AUX3(как на фото), то можно вызвонить и подпаяться к плате с lcd.

Если подключить через раз'ем aux3, то как раз'ем exp1 подключать? с exp1 на aux3 тоже провода идут. Я думал так подцепить, но не пончл как lcd присоединить. Паять придется?

Скорее всего.
