**macar2005** » 24 окт 2016, 13:48

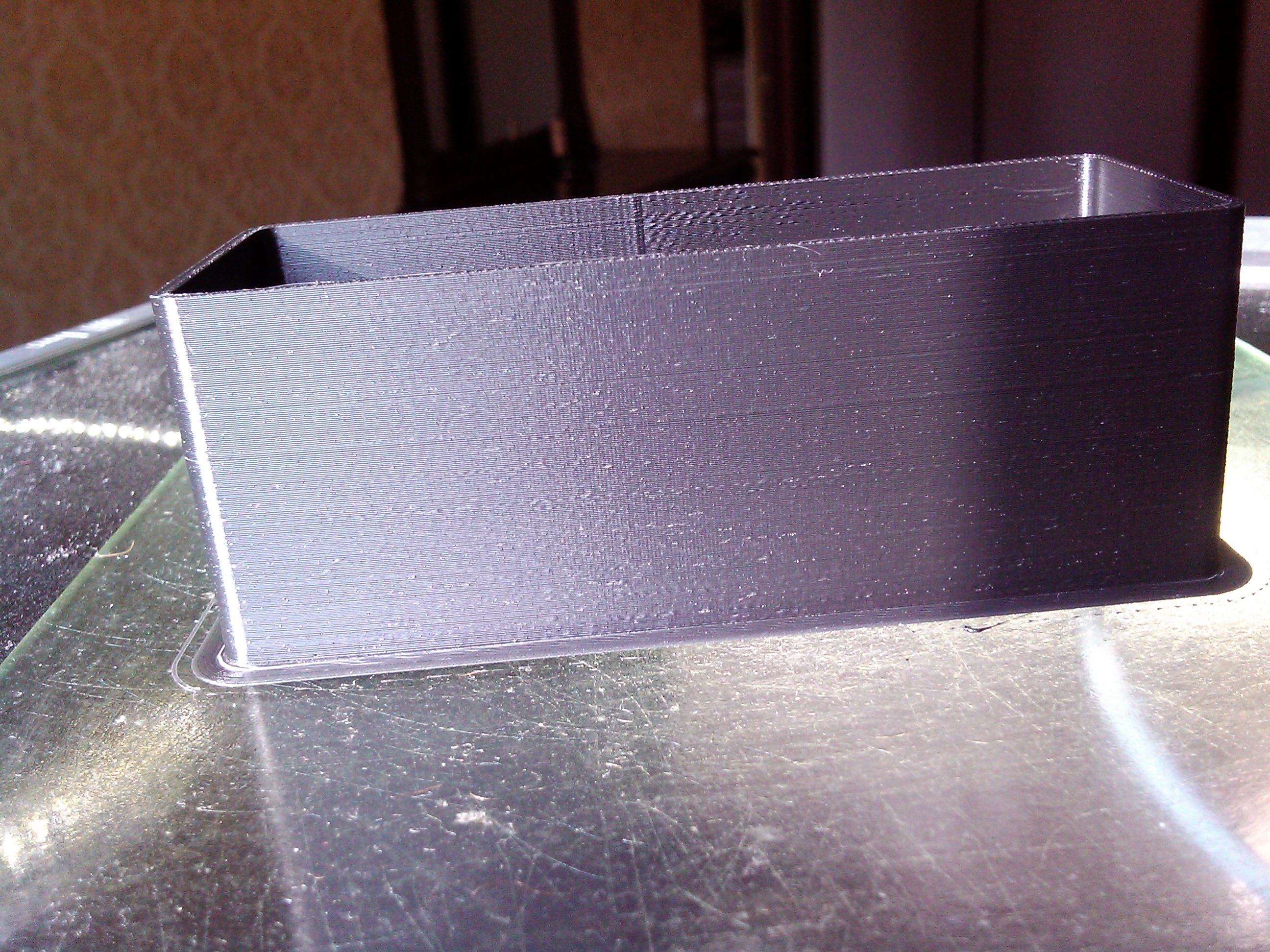

Толщина слоя 0,2
Скорость внешний 50
Заполнение 150

**macar2005** » 26 окт 2016, 05:39

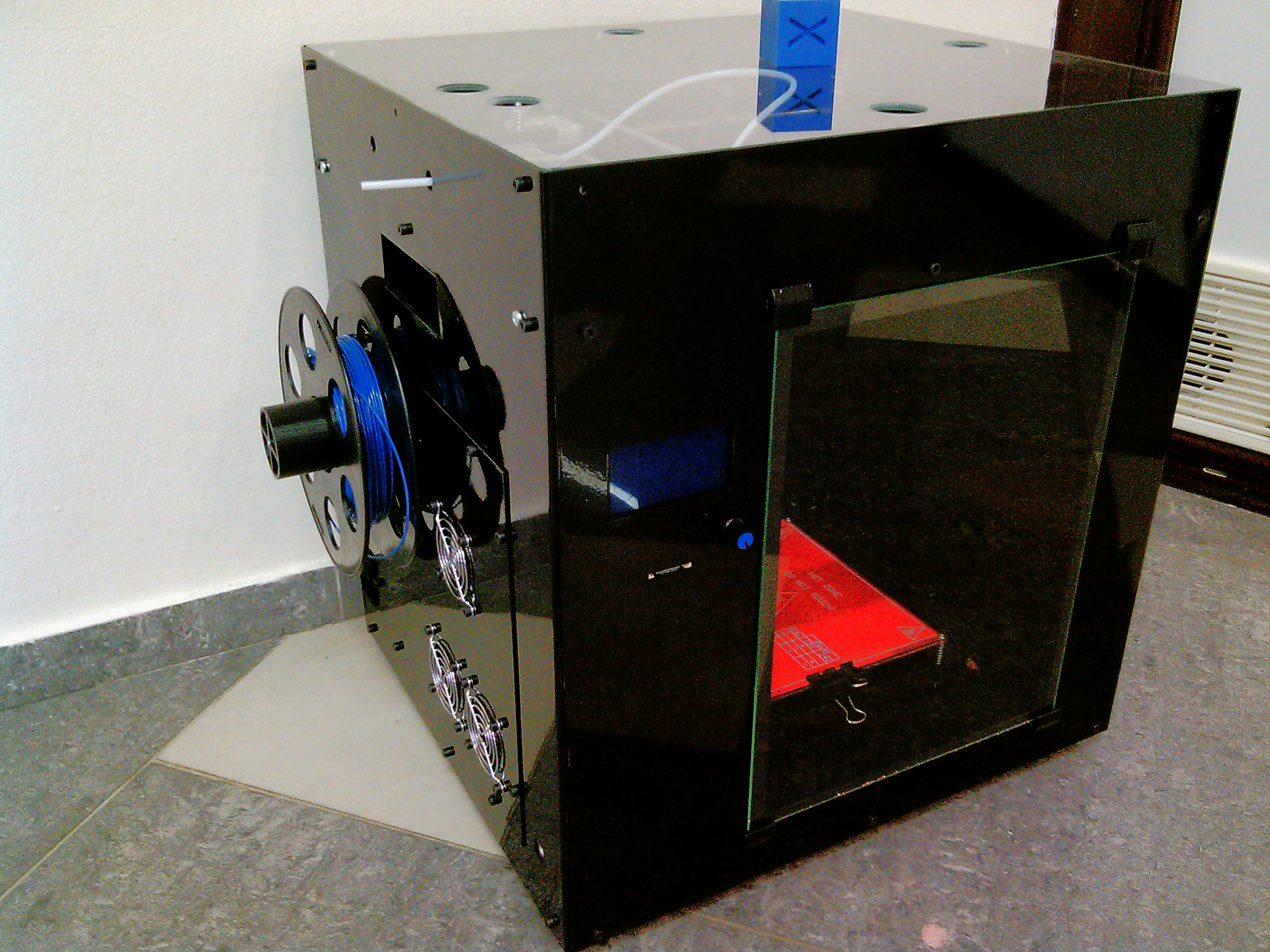

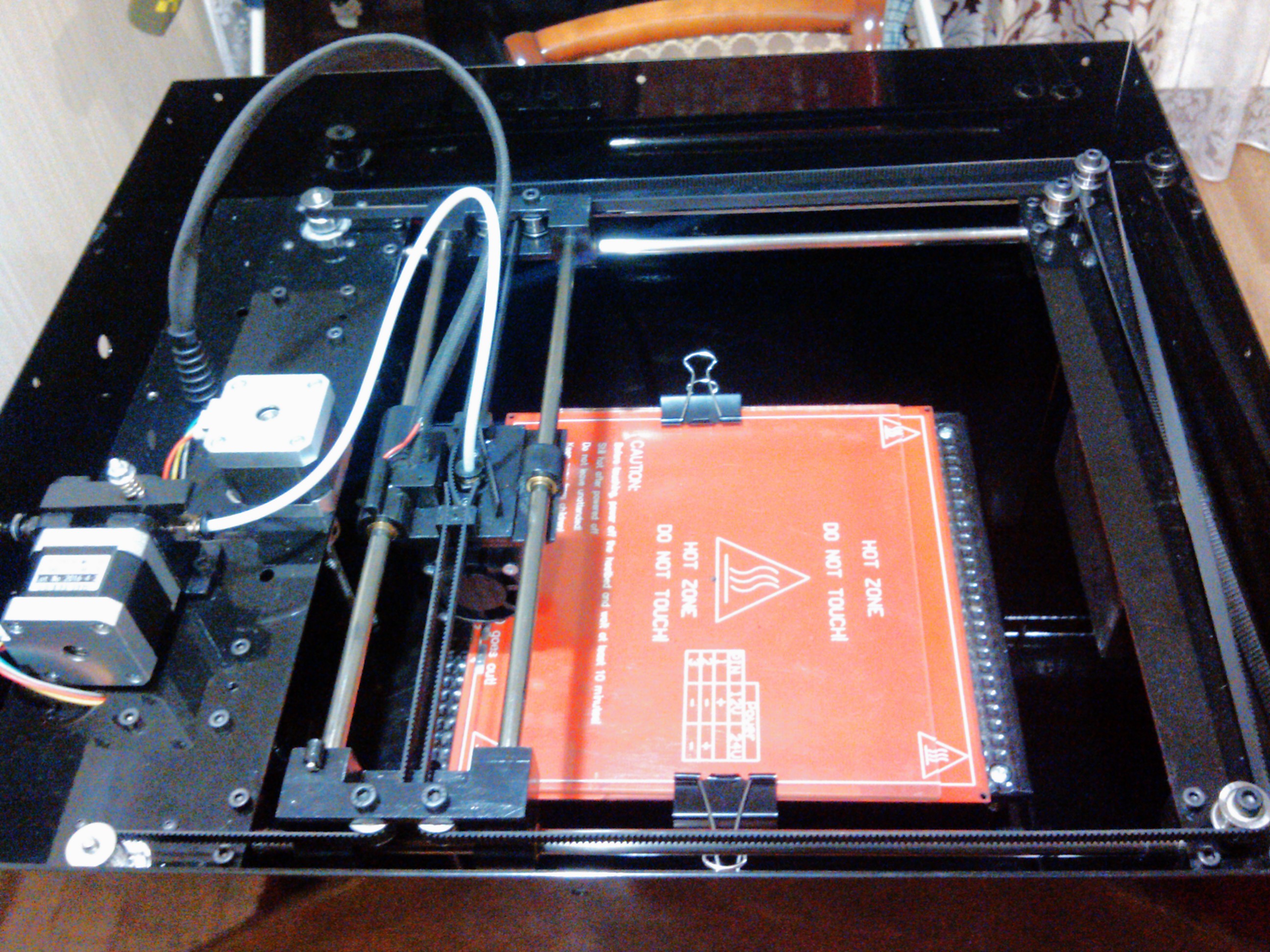

Ну вот сборка закончена и принтер отдан на тестирование.
Итого:
- вес 24 кг.
- область печати 200х200х280

**macar2005** » 07 ноя 2016, 06:47

На выходных всё таки удалось выкроить время и модернизировать ось Z "Серого" принтера.

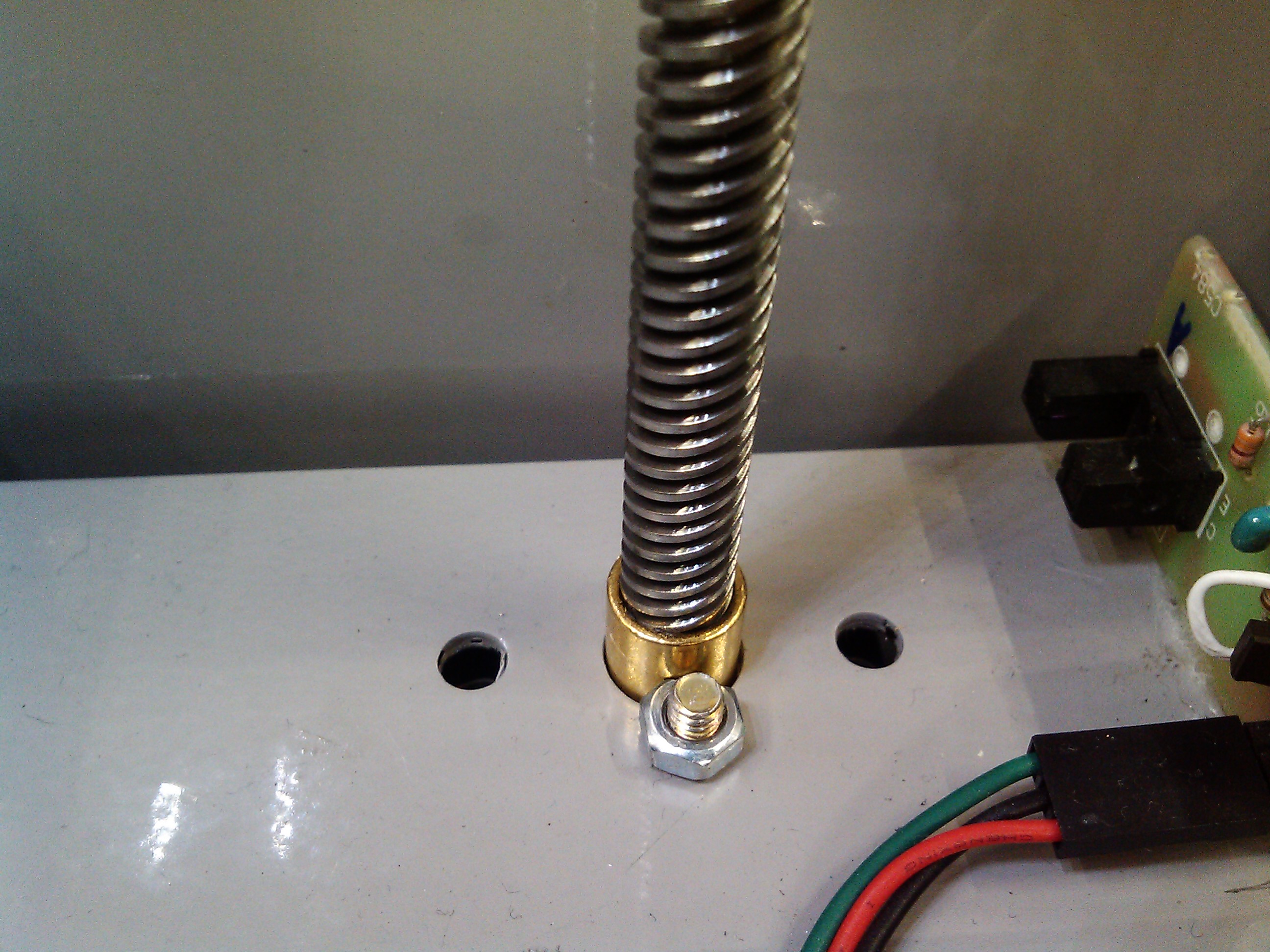

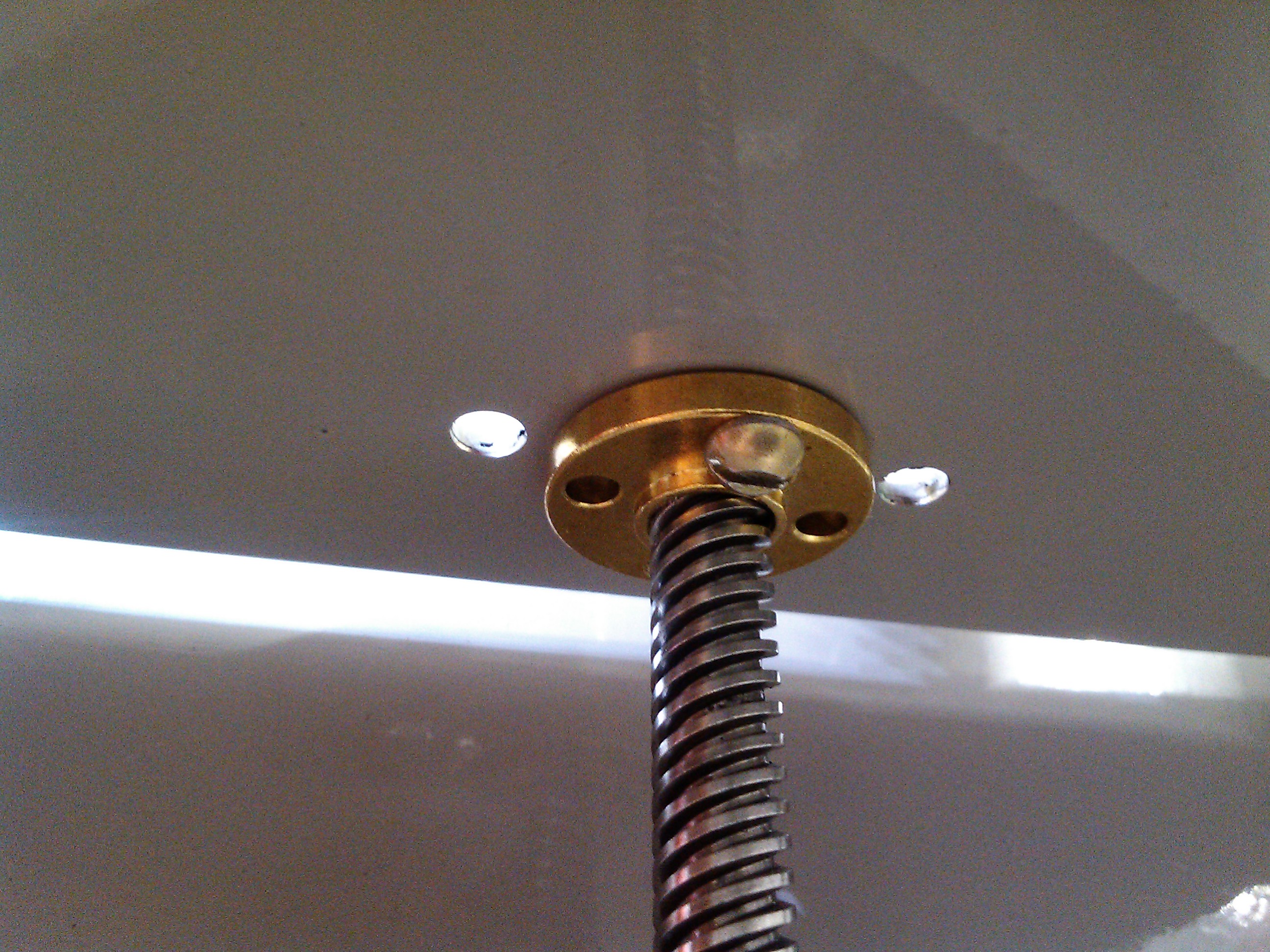

1. По совету уважаемого Myp, гайку оси вставил с низу стола и зафиксировал одним винтом (теперь она свободно качается, но не прокручивается.

2. Закрепил вал снизу.

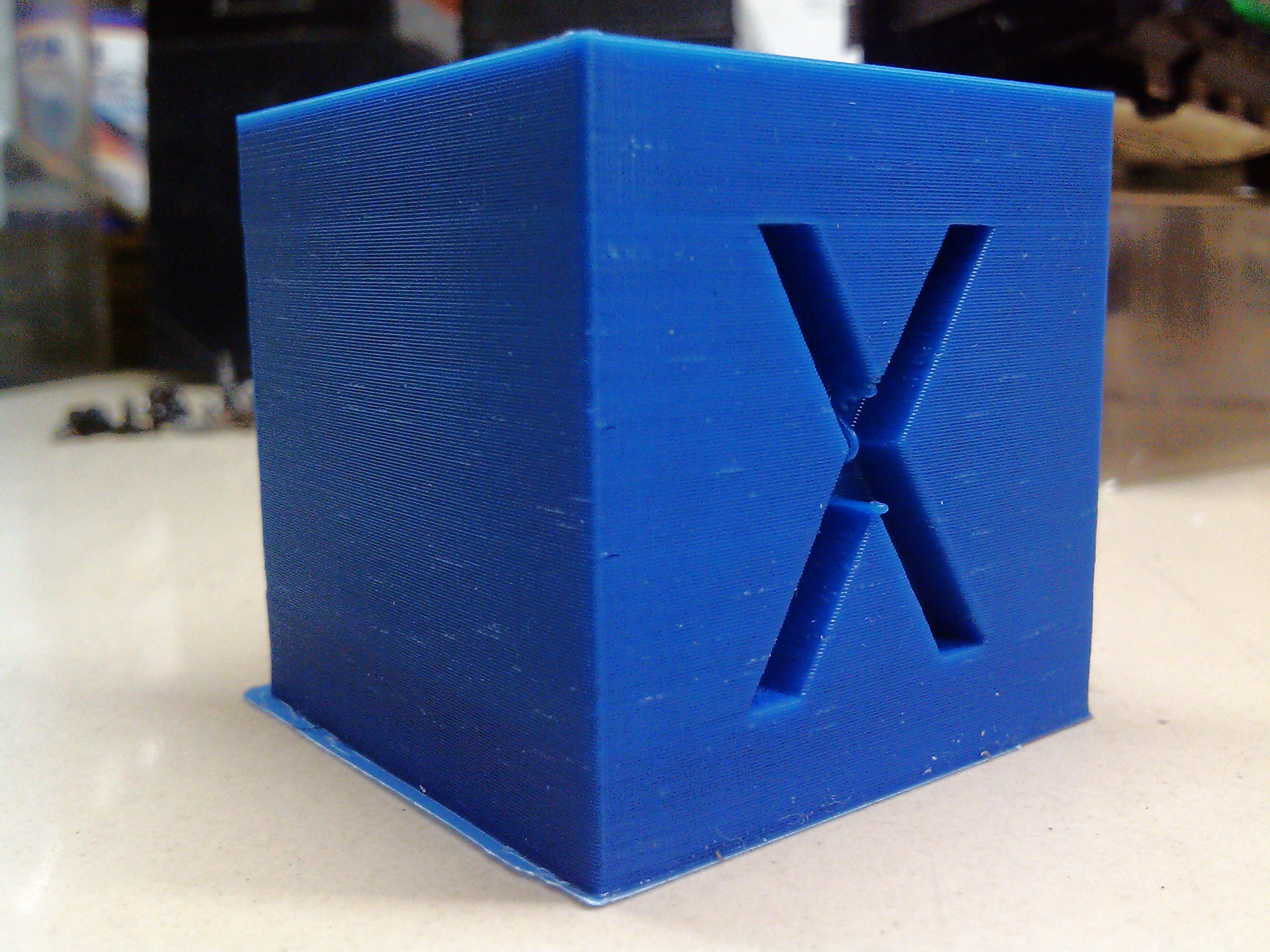

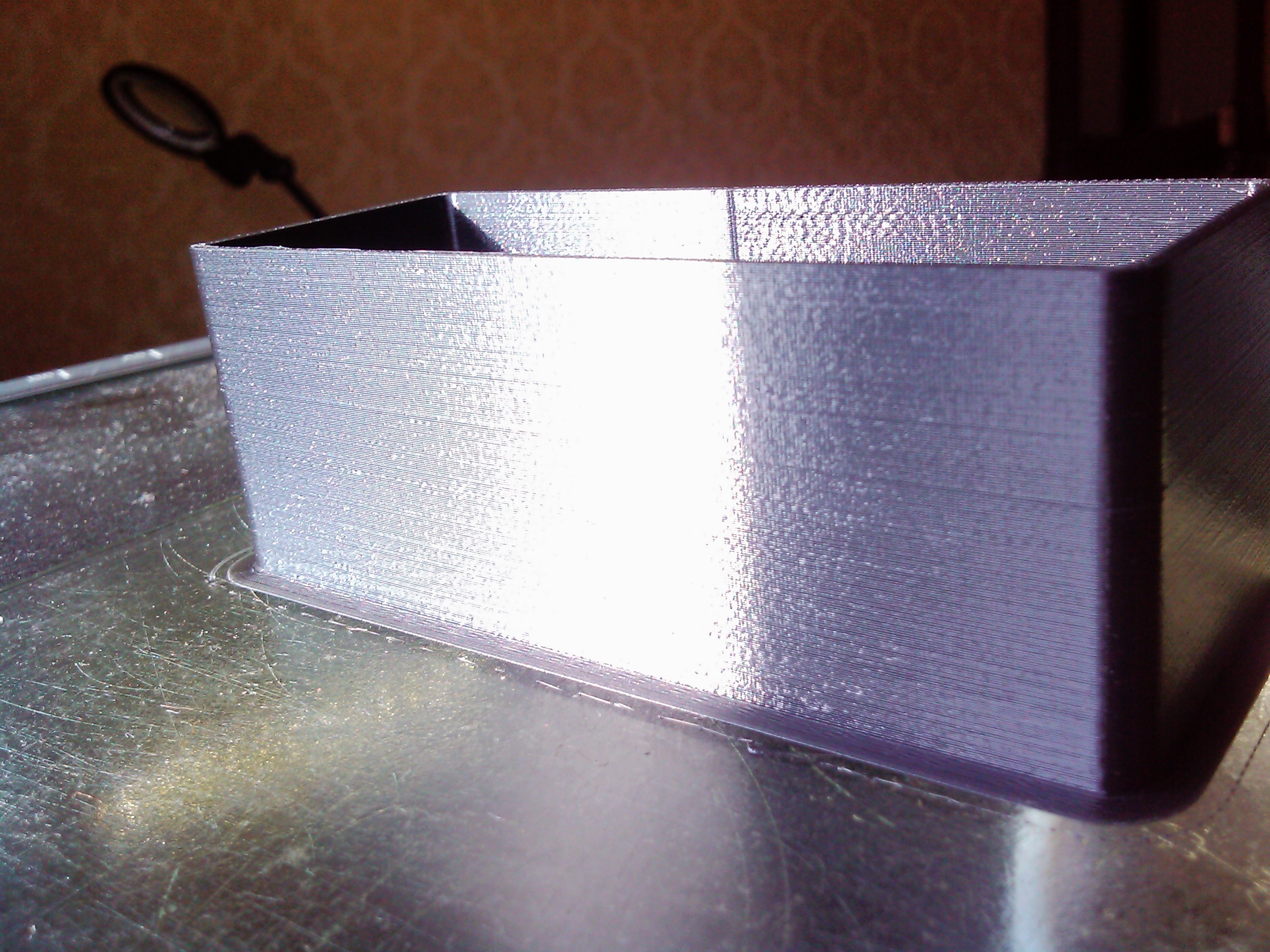

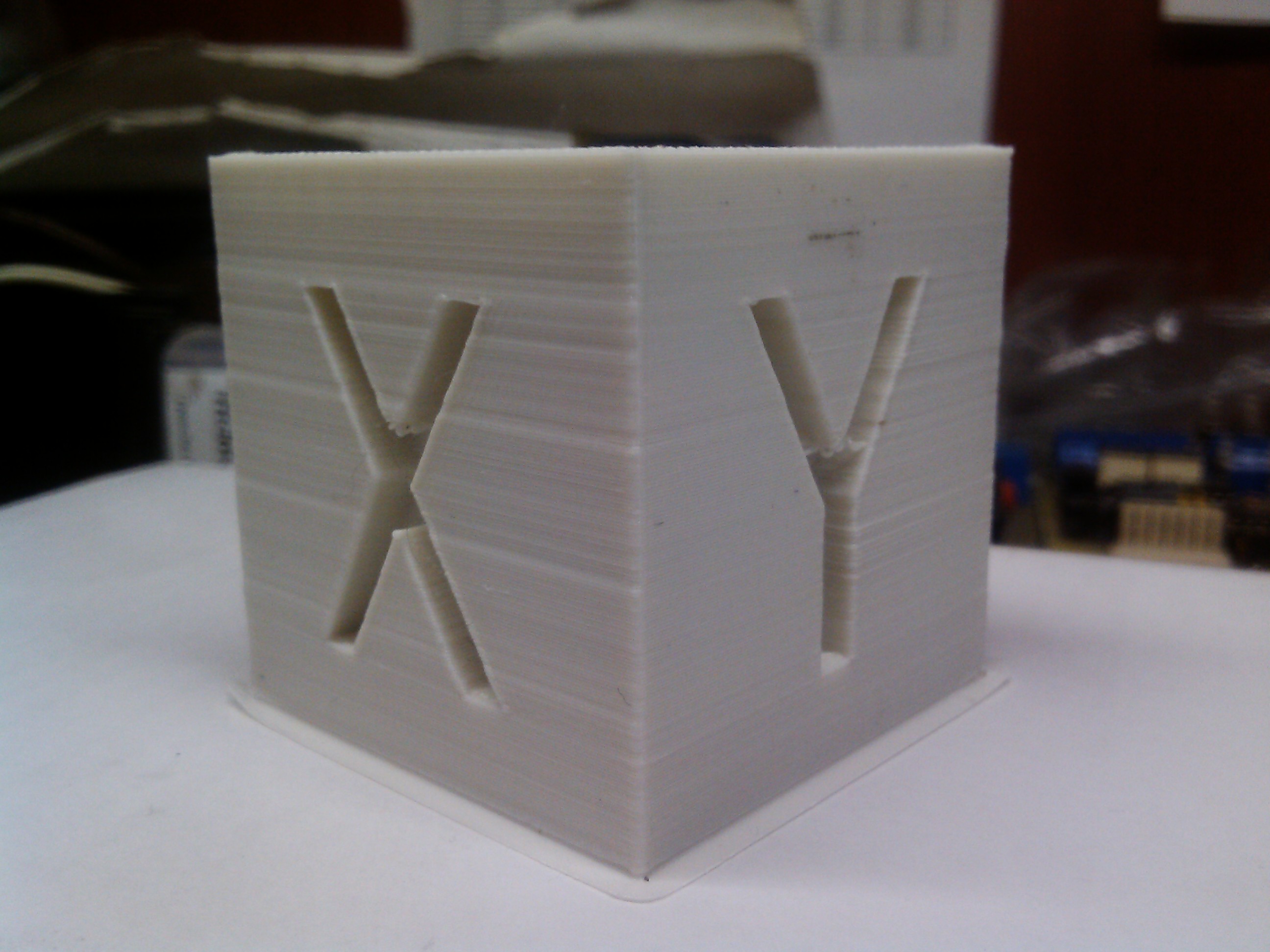

3. Напечатал тестовый кубик (сопло 0.3, слой 0.2, периметр 50, заполнение 200).

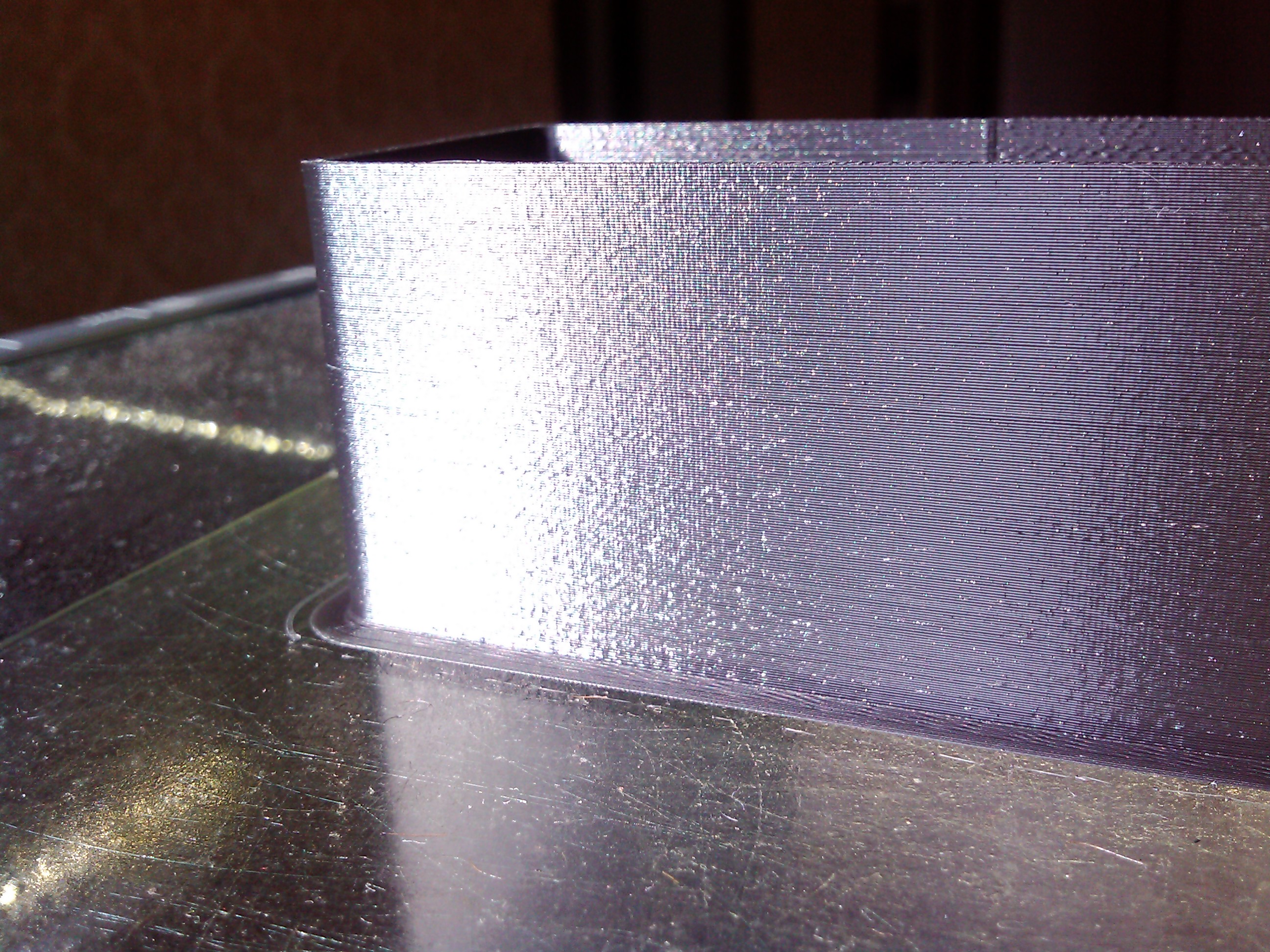

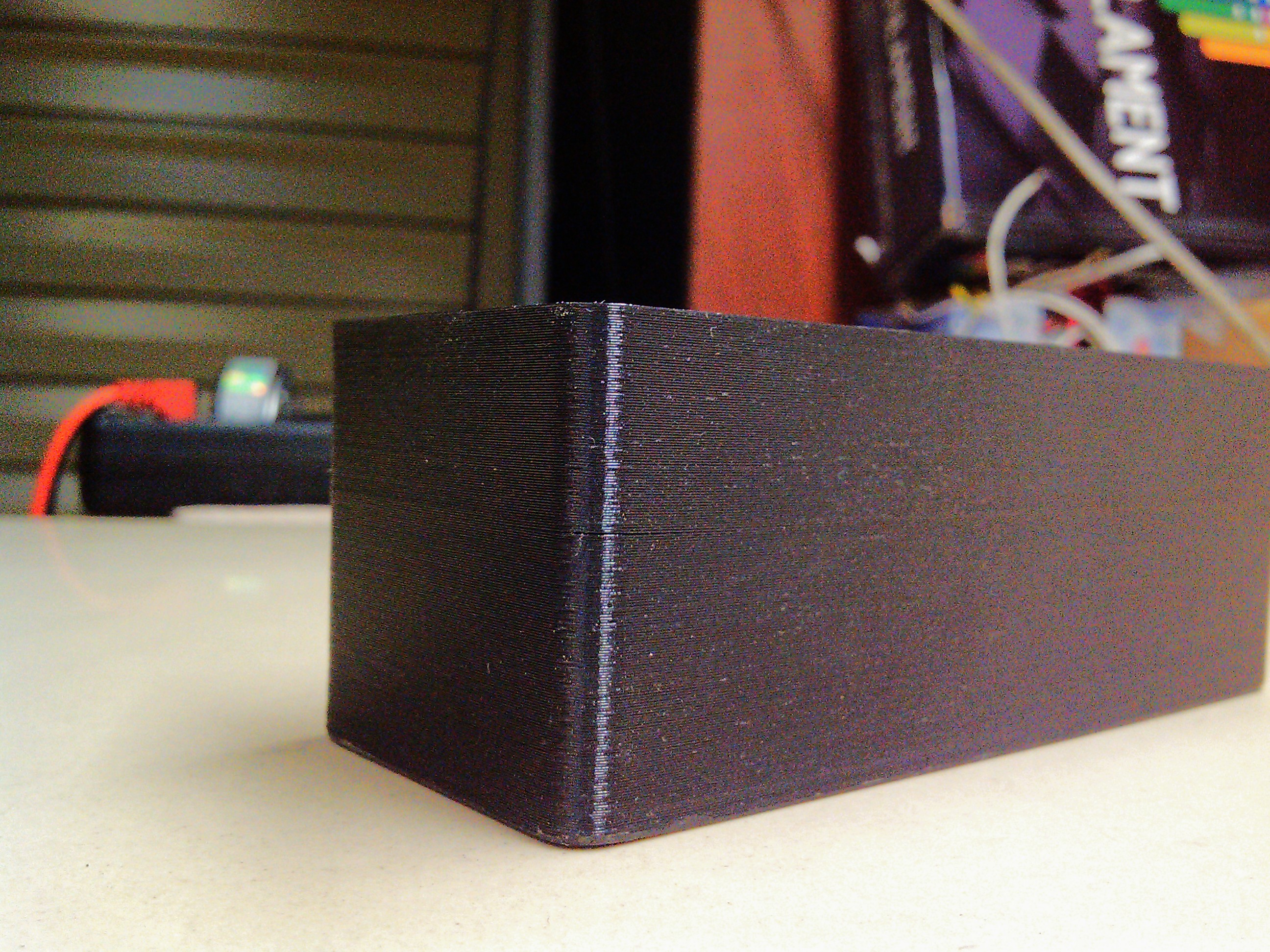

Вот так было раньше.

**wzor** » 12 ноя 2016, 21:59

Что за втулки у Вас стоят за место подшипников?

**macar2005** » 14 ноя 2016, 08:40

Типа таких:
https://ru.aliexpress.com/item/ultimake ... 0.0.AEEIhS

Или
https://ru.aliexpress.com/item/5pcs-lot ... 0.0.AEEIhS

**macar2005** » 16 дек 2016, 12:03

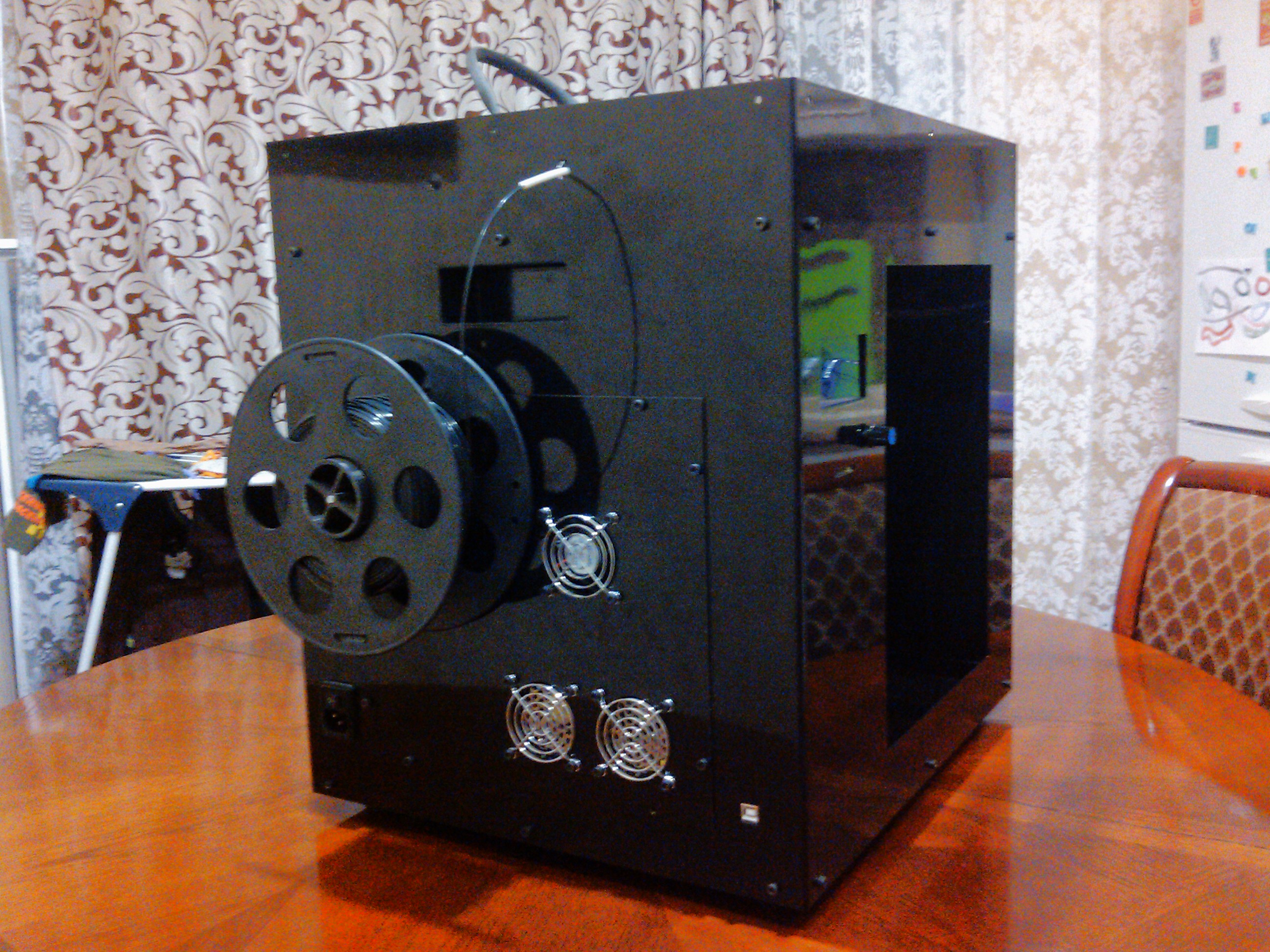

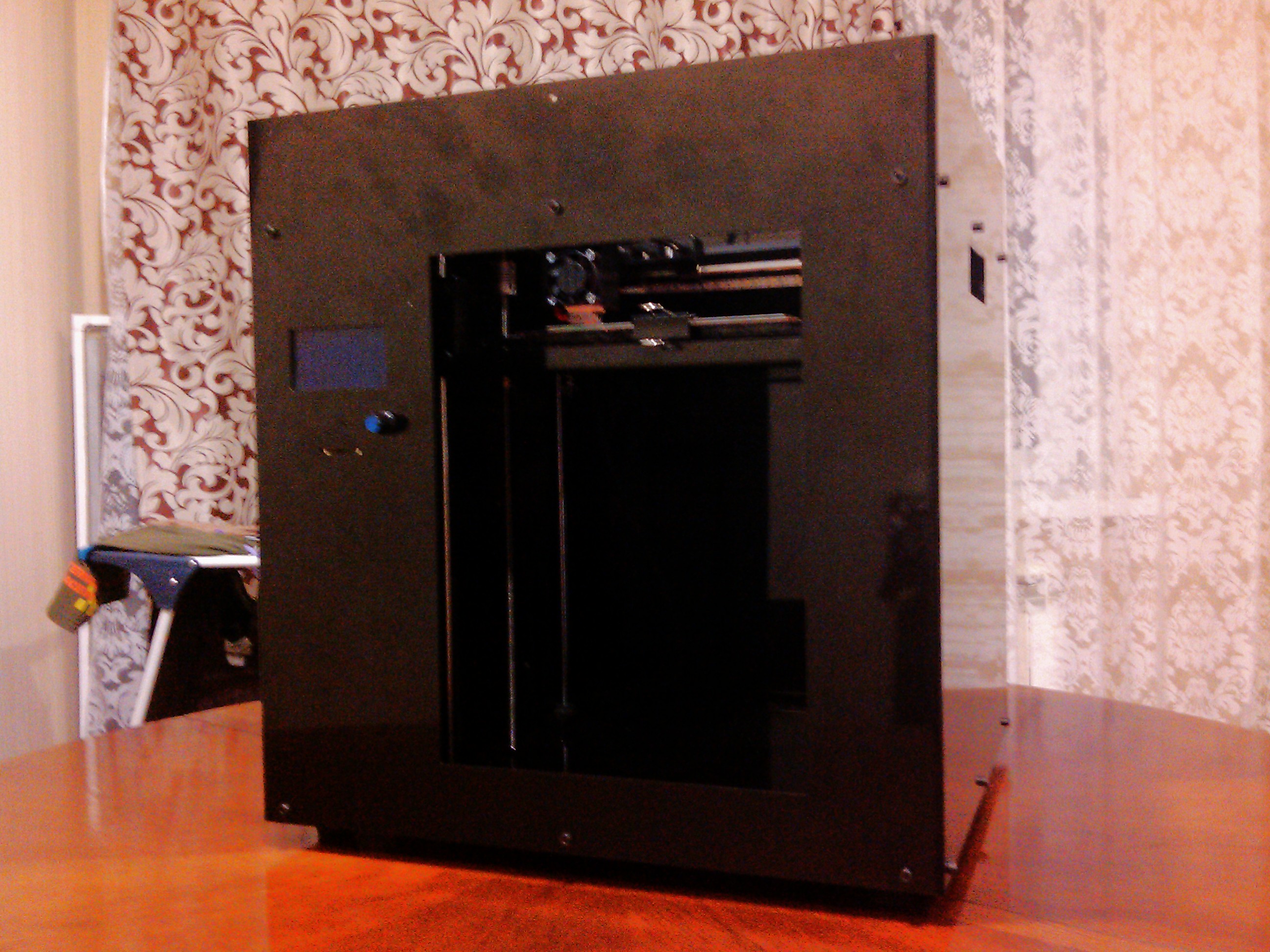

Очередная модификация принтера.
Создал группу https://vk.com/centrit_3d или https://vk.com/p_novichihin

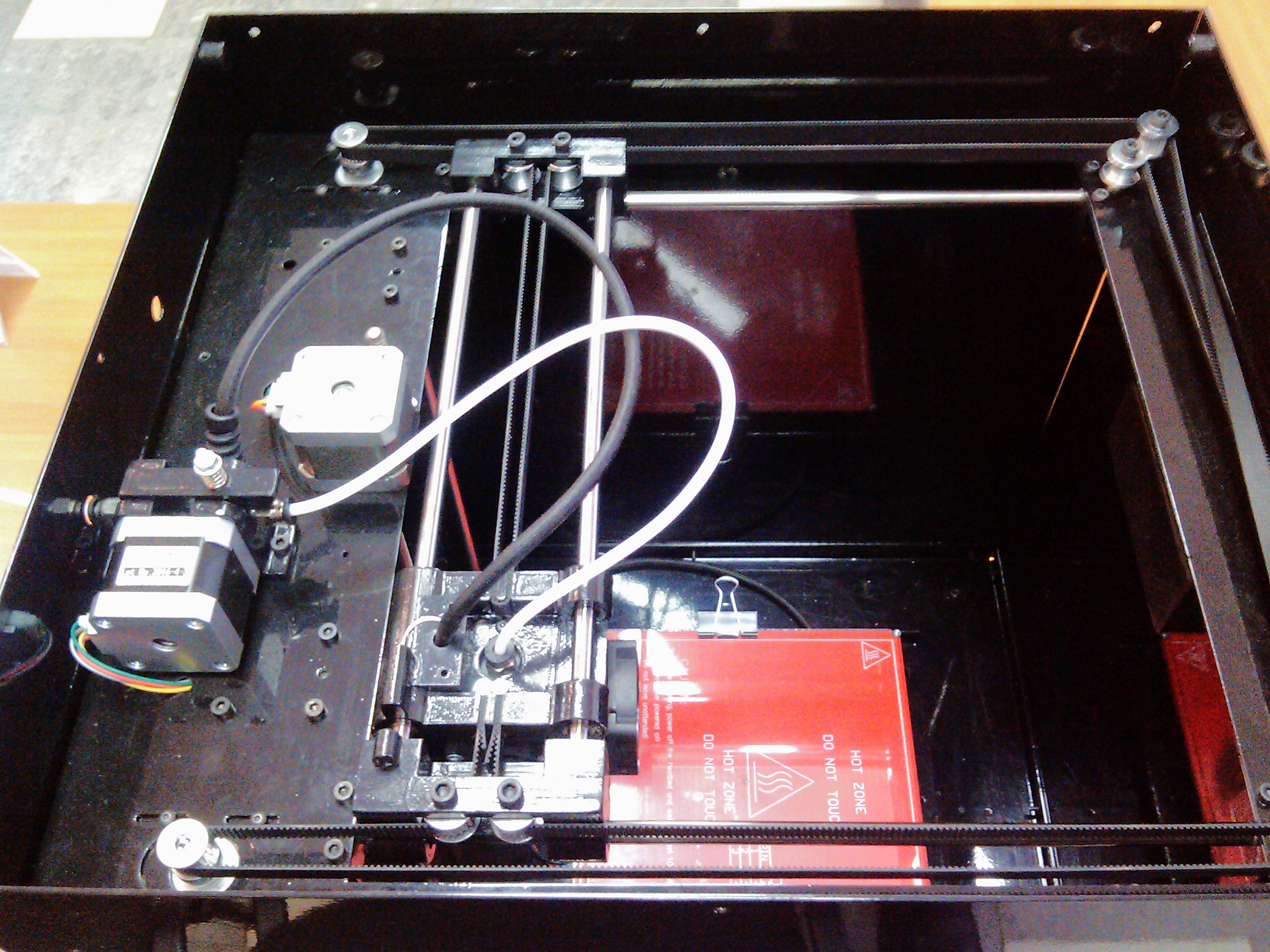

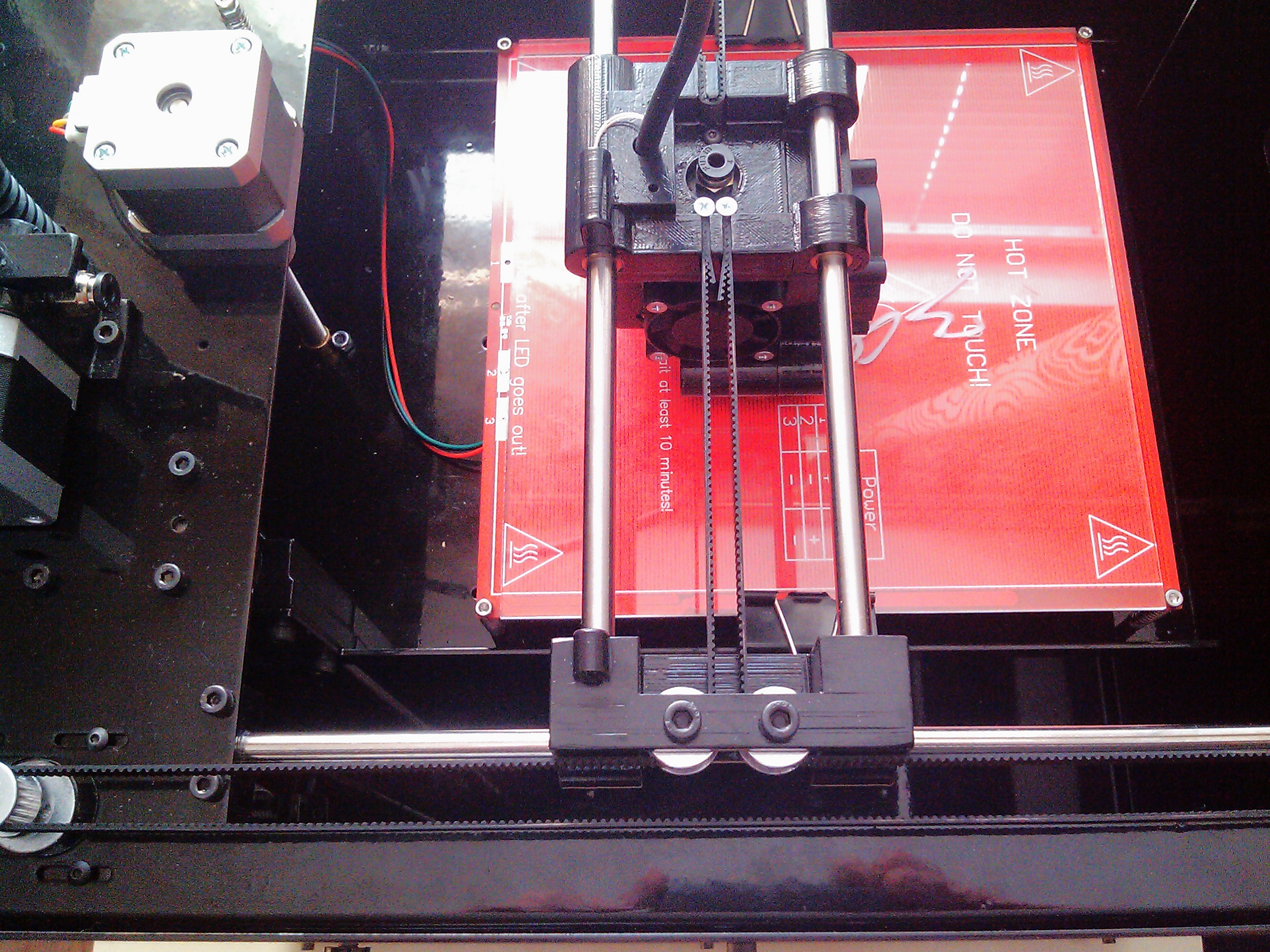

1. Усилена механика.

2. Ремни 9 мм

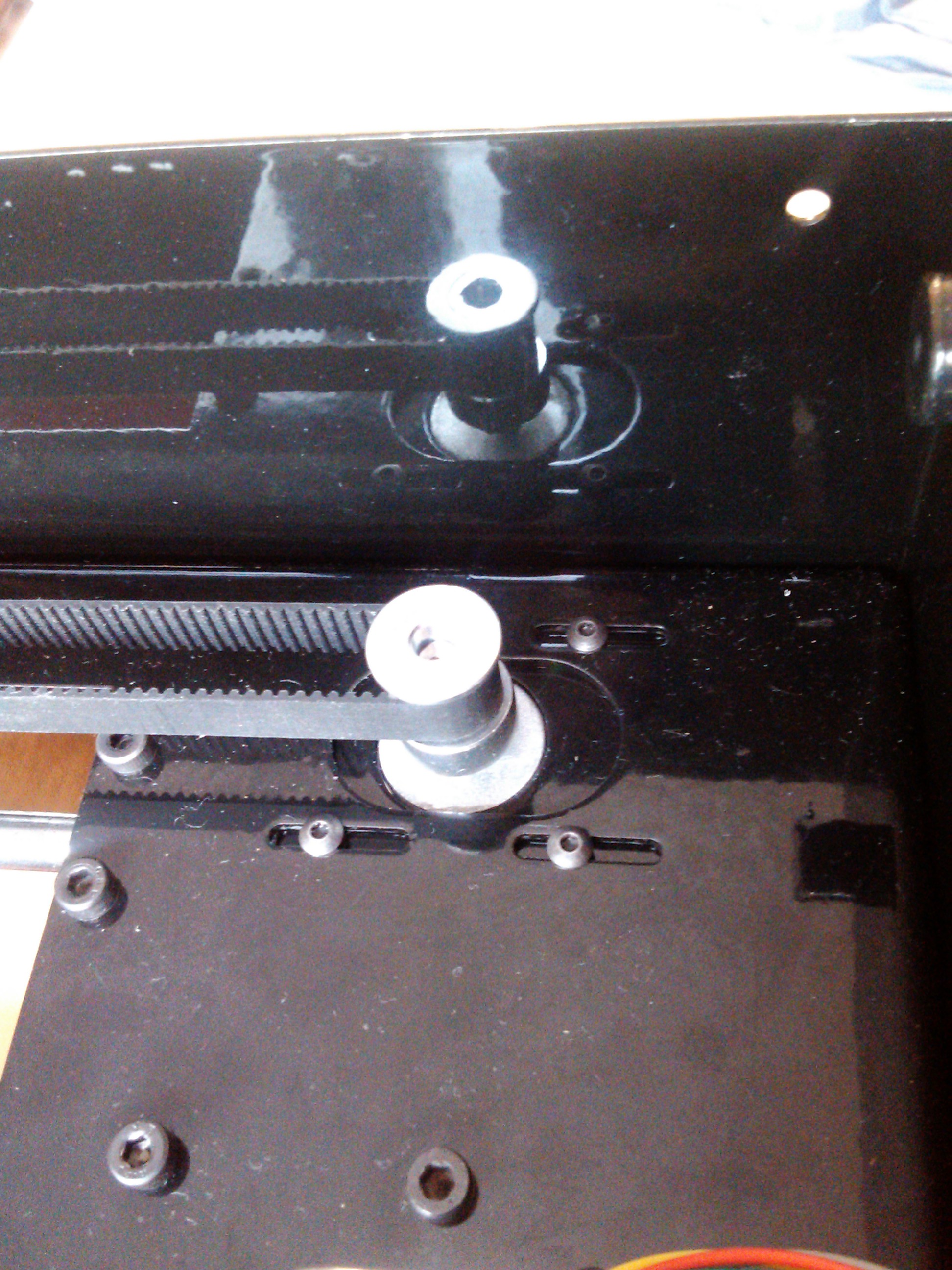

3. Предусмотрен плавный натяжитель ремней

4. Закрыл корпус (поставил стёкла)

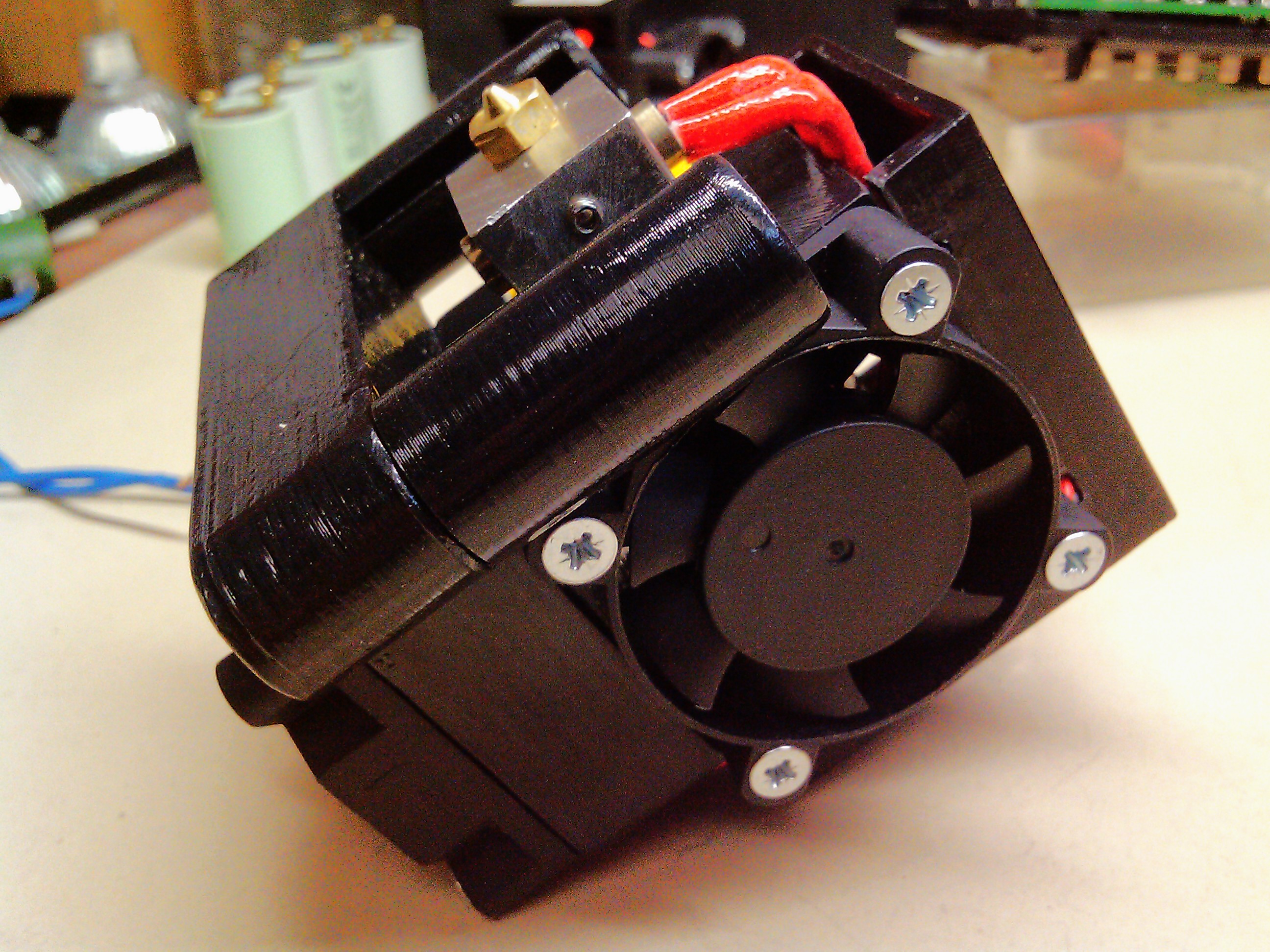

5. Быстросъемный модуль хотенда с обдувом.

https://vk.com/centrit_3d

**macar2005** » 17 дек 2016, 10:18

Принтер продал, заказчик доволен.
Особенно его порадовал модуль хотэнда, я дал ему запасной (он печатает ФД пластом).

**setar** » 20 дек 2016, 08:55

выглядит действительно компактно, жаль что боуден

**macar2005** » 20 дек 2016, 10:17

При помощи ваших тестов forum107/topic12890.html подобрал ретракт=6мм, скорость ретракта 30 мм/с и печатает.
С соплом 0,3 мм печатает заполнение на скорости 300 мм/с (ускорение 5000) без сбоев (периметр обычно 50).
Я работаю над микро-экстудером, но пока не получается.

**Alexus12** » 20 дек 2016, 11:00

Меня одного смущают консольные ролики?

**setar** » 20 дек 2016, 11:31

немного смущает, но может быть и достаточно:
тут не полностью консольное крепление - на каретке все по уму
и похоже заделка уходит глубоко в тело крепежных блоков и применяются каленые винты (кстати применение винтов в качестве осей на самое правильное решение но иногда и сам так делаю)

**macar2005** » 21 дек 2016, 06:02

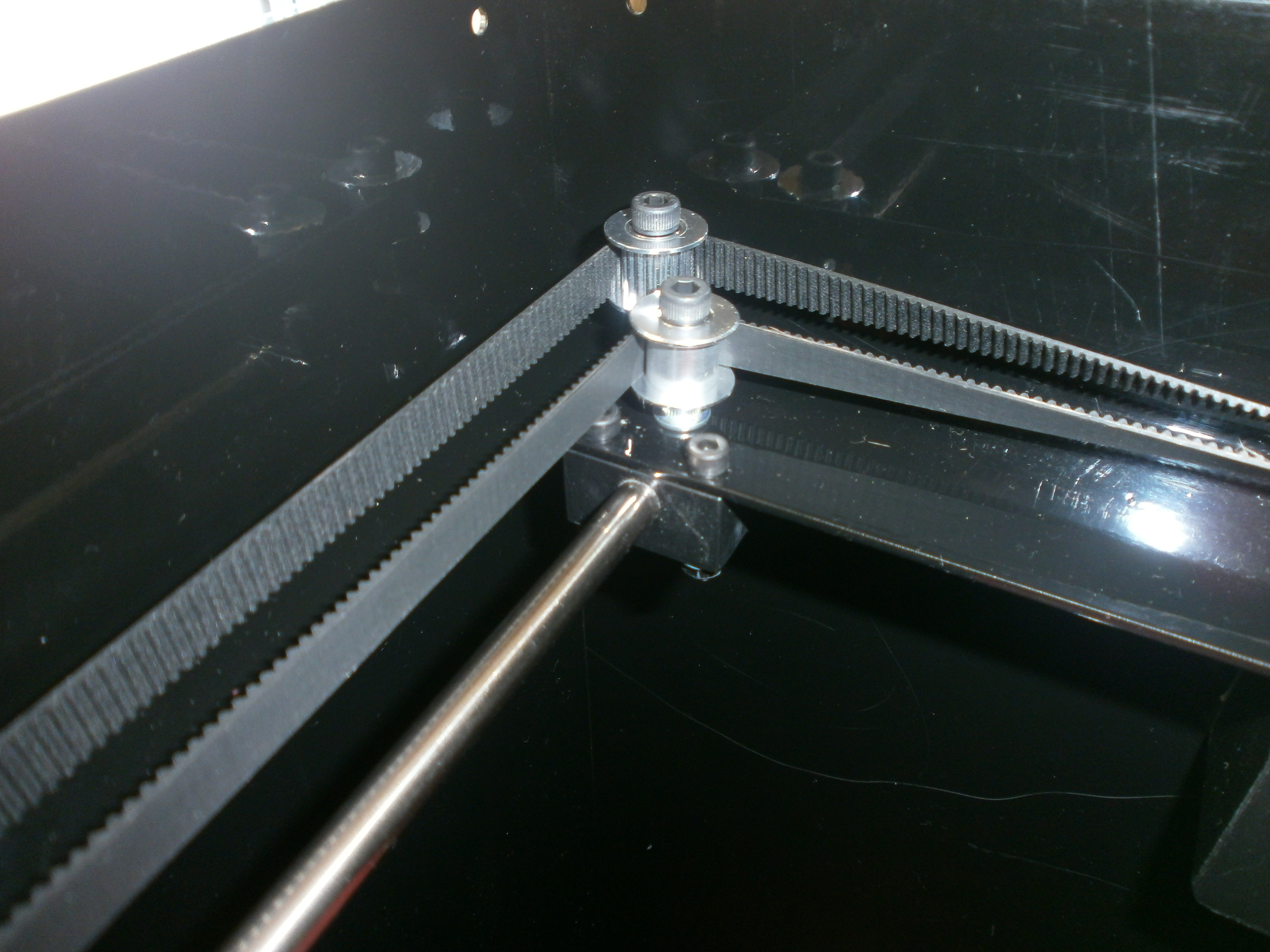

Ролики закреплены на болтах 5 мм (пробовал на 3 мм - гнутся). Под роликами упорные столбики из металла с внутренней резьбой.

**Alexus12** » 21 дек 2016, 07:47

А вот такой вопрос. Экструдер горизонтально стоит. Трубка боудена при печати скользит по внешней крышке? При перемещении не сильно заламывается?
Если есть возможность можете снять видео как она движется?

**macar2005** » 21 дек 2016, 10:00

То, что экструдер стоит горизонтально это даже лучше (на мой взгляд). Трубка скользит по верхней крышке (если она установлена). Трубка не заламывается. Видео к сожалению нет (принтер у заказчика).

**Myp** » 21 дек 2016, 10:07

у меня так же трубка лежит, всё Ок.
сначала думал сделать жёсткий уголок на голове, чтоб избежать залома, но и без него всё нормально.
