Всем привет, решил выложить вариант собранного принтера из стального профиля, может кто то подчеркнет что нибудь для себя.
Если понравилась рама, пишите сделаем. Ну начнем...

Цены на готовые рамы мягко говоря не очень, из китая из за доллара тоже не вариант везти...

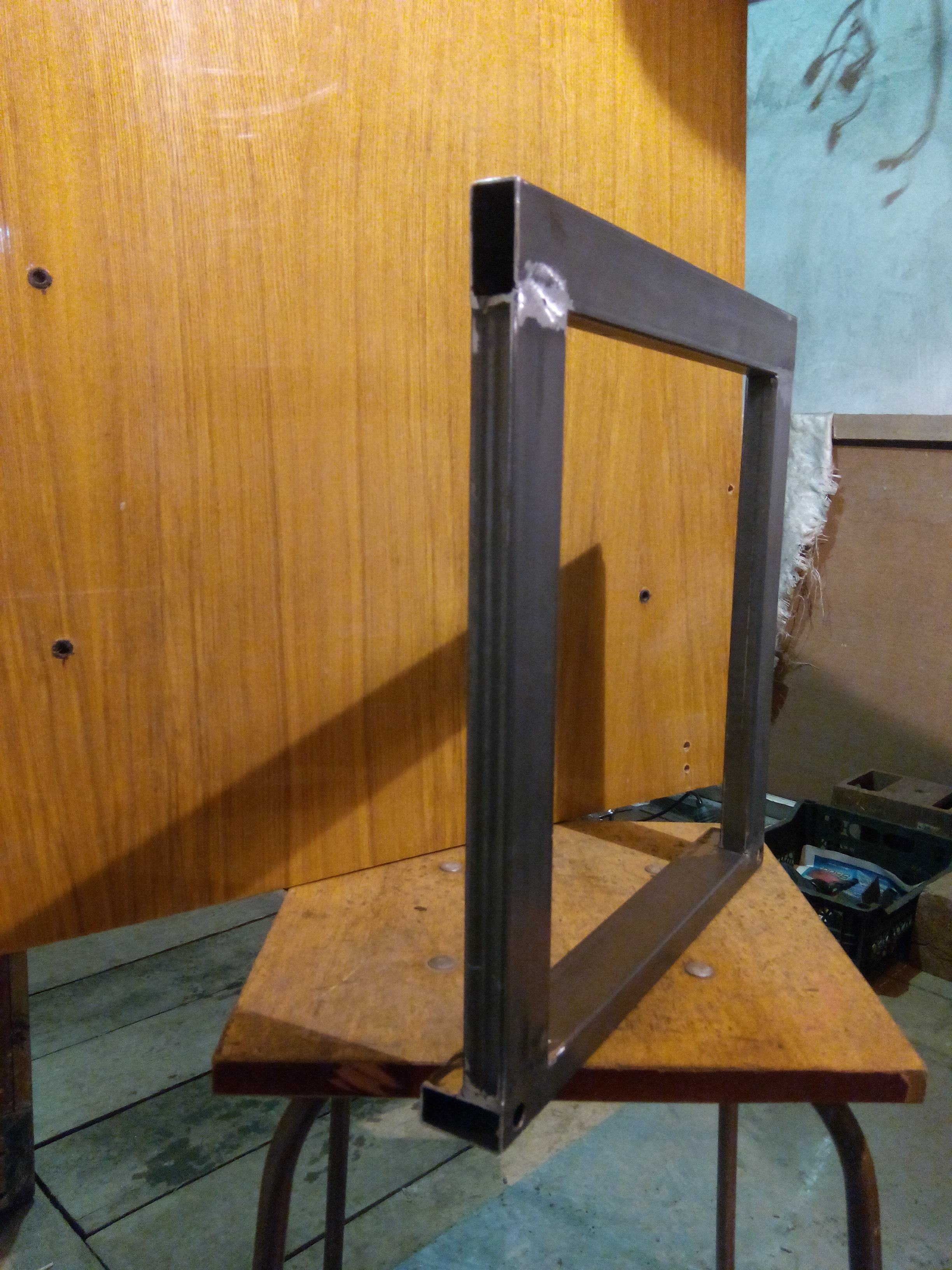

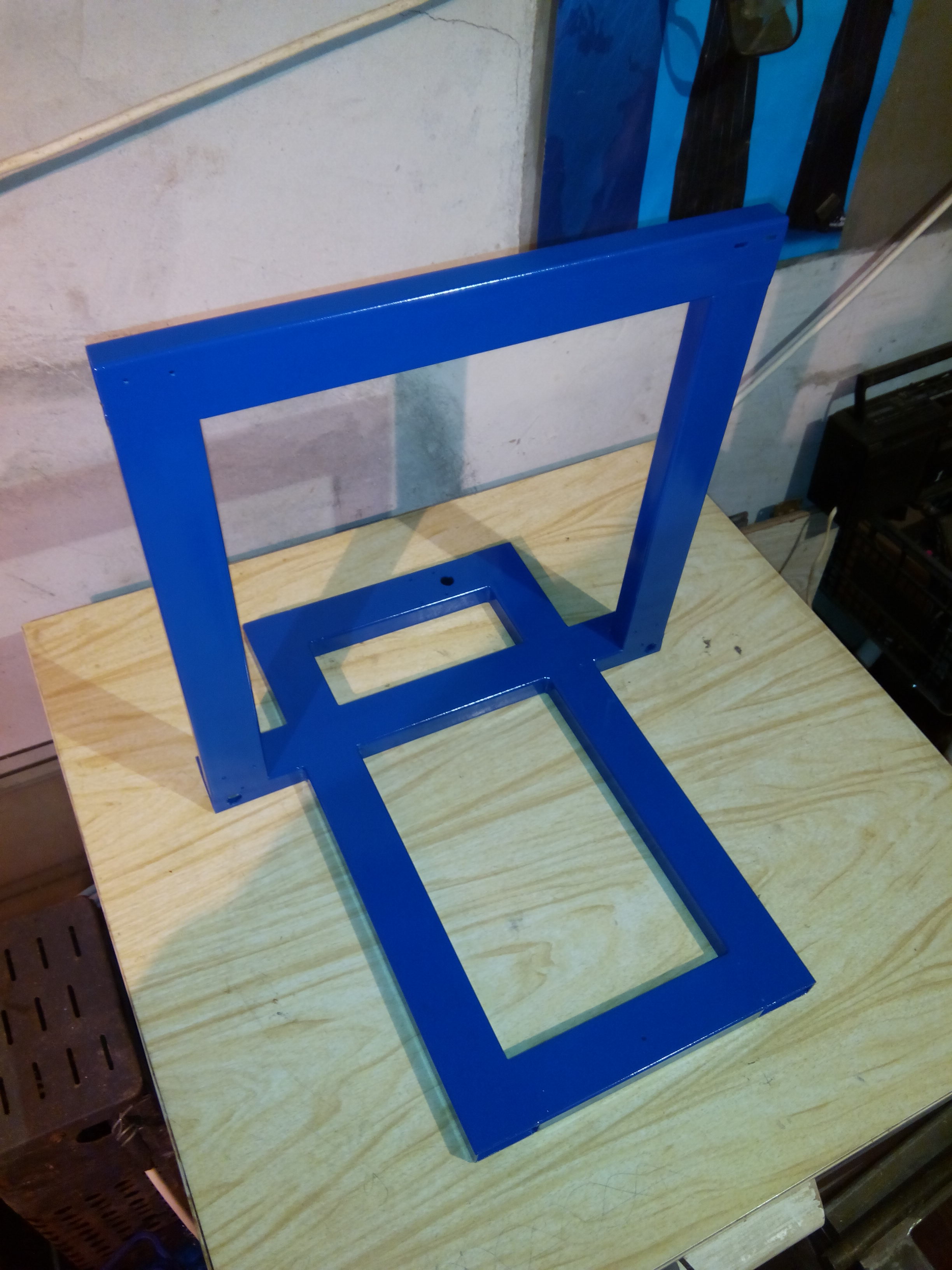

Поискав варианты для рамы, остановился на доступном, не дорогом стальном профиле.

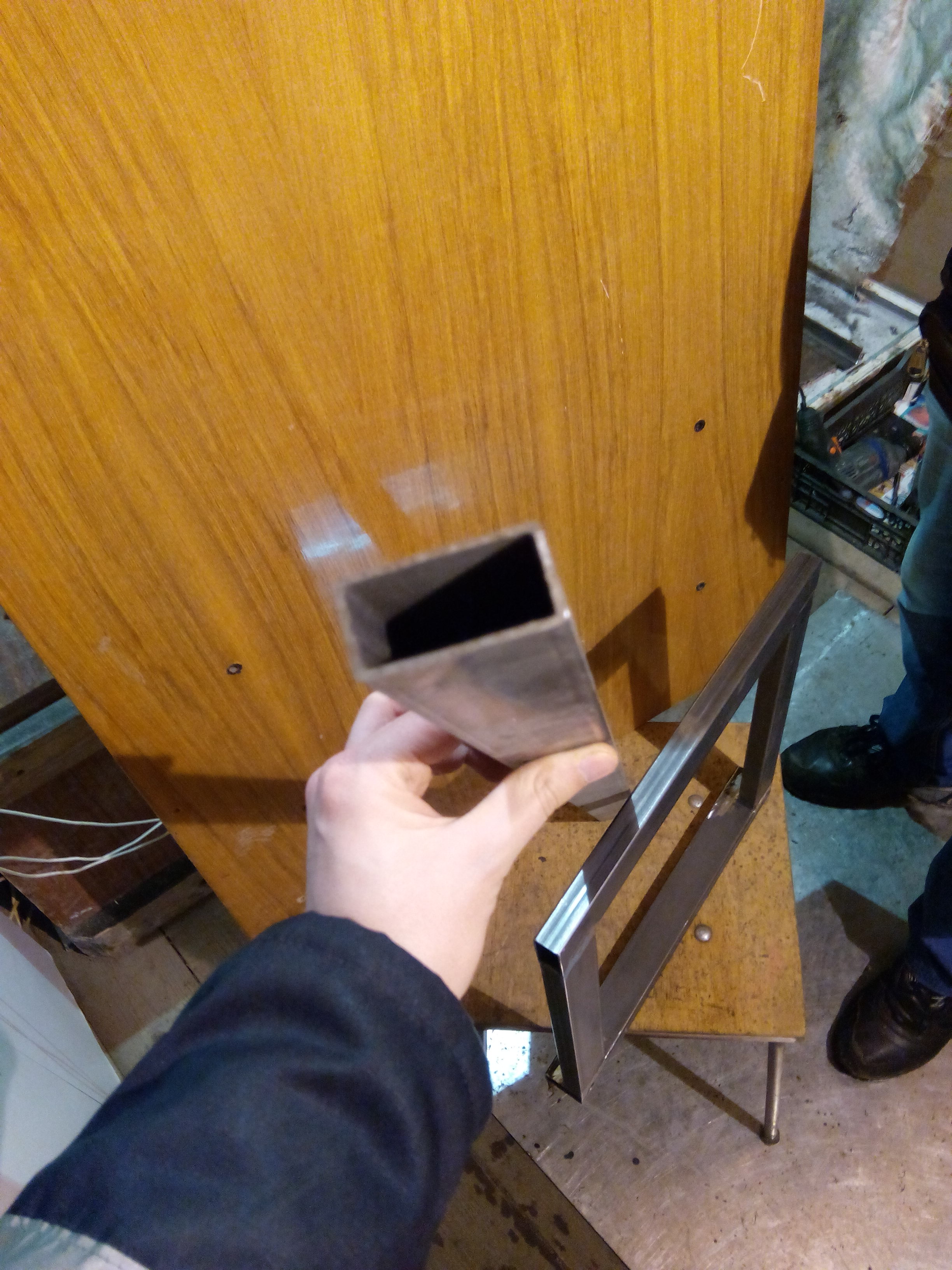

Профиль 50*25 и 40*20. Сталь, толщина 2 мм.

Плюсы:
1. Жесткость конструкции
2. Недорогая цена
3. Легкий вес
4. Всю проводку можно убрать во внутрь профиля.

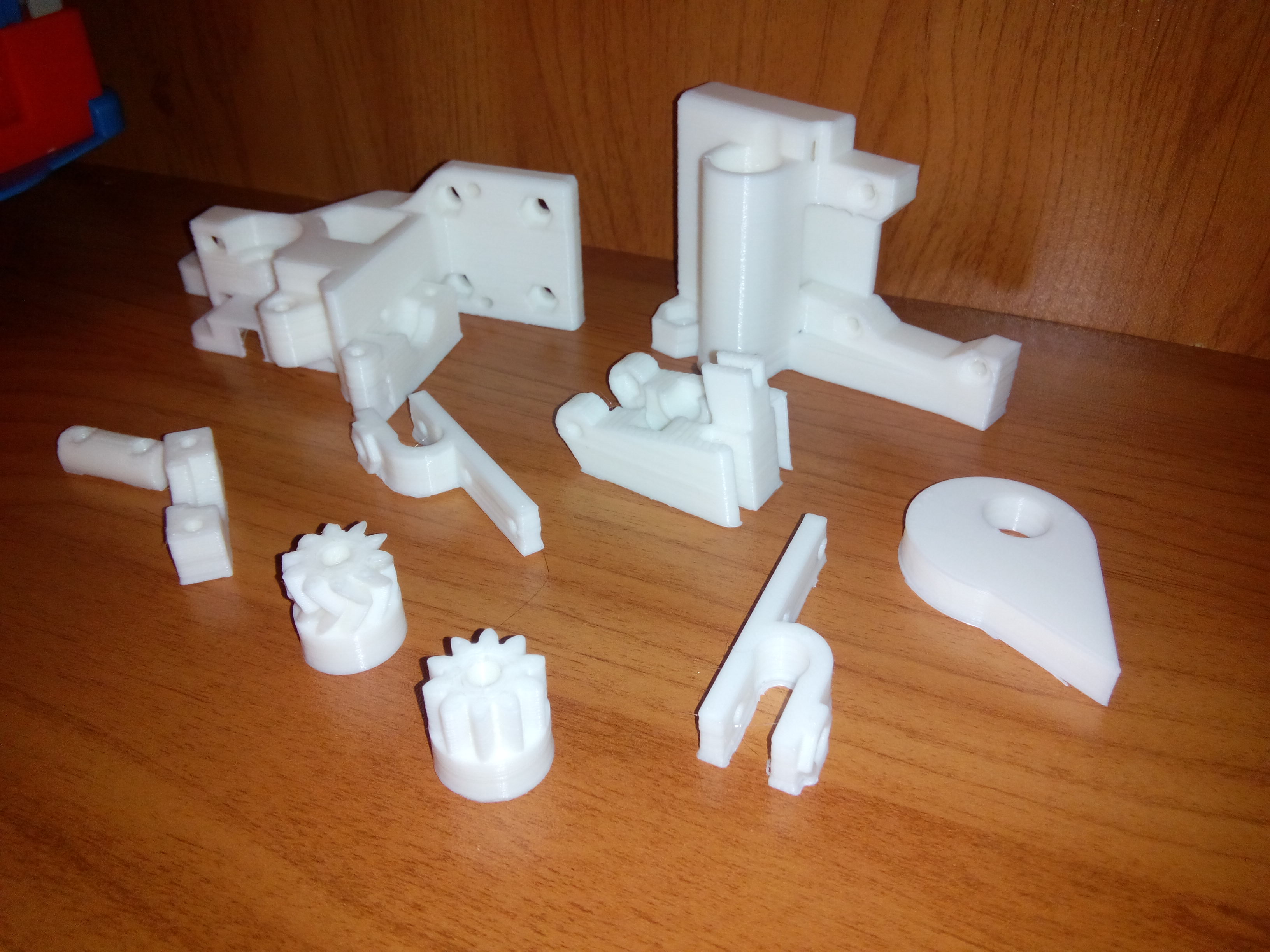

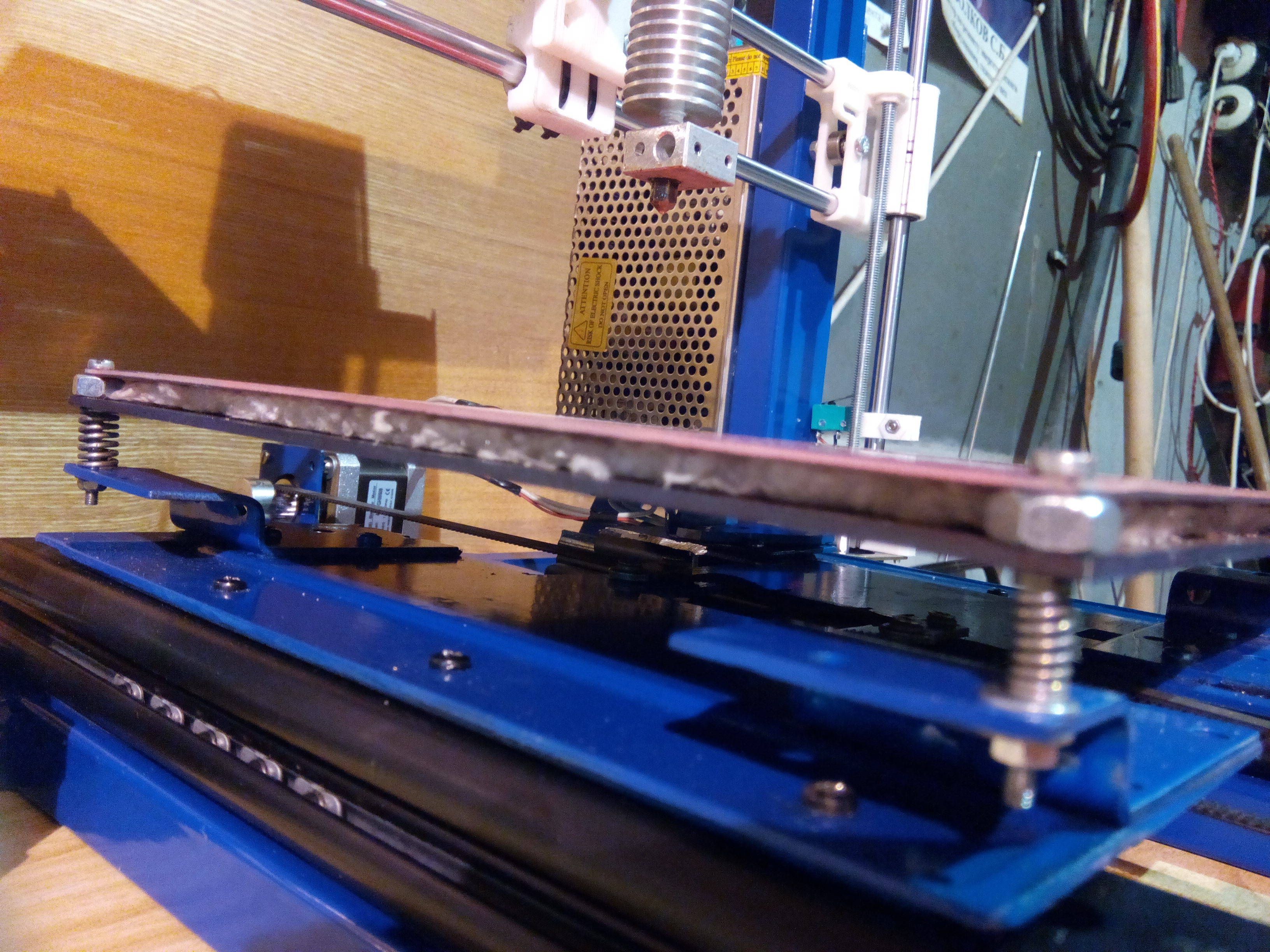

За основу взял Prusa i3 Rework только в качестве направляющих применил не валы, а отличные направляющие от стальных шкафов.

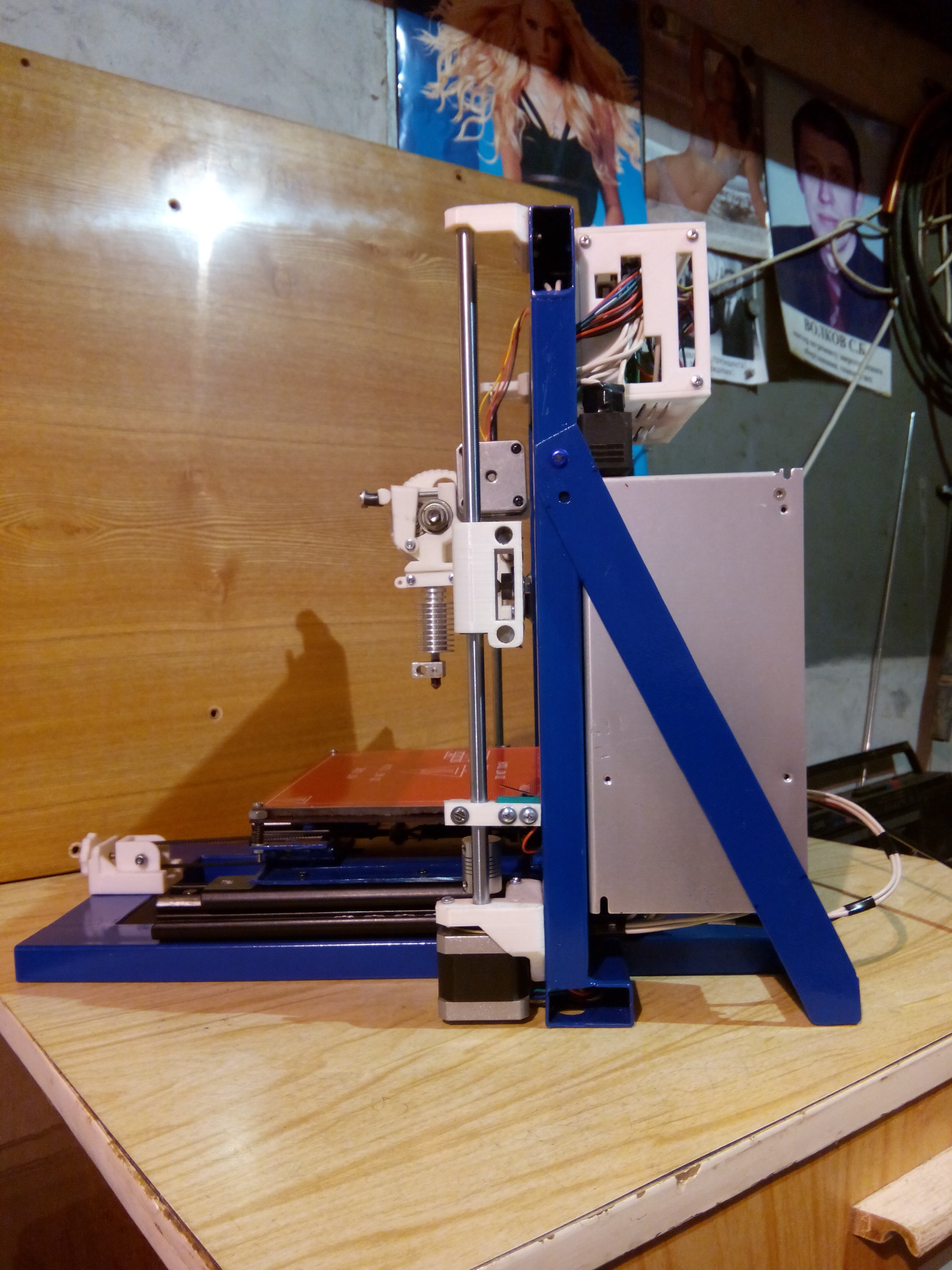

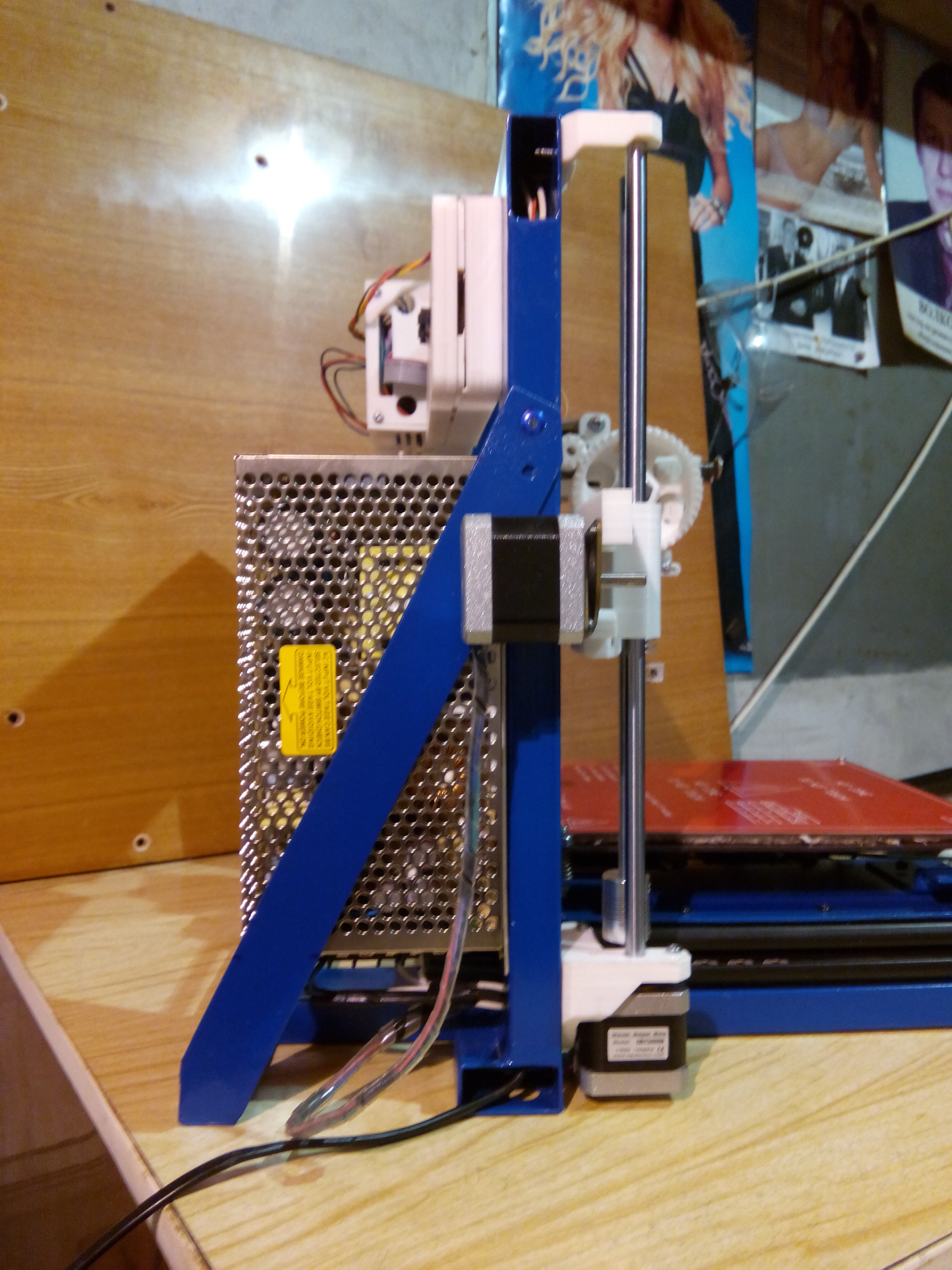

Раму усилил боковыми пластинами.

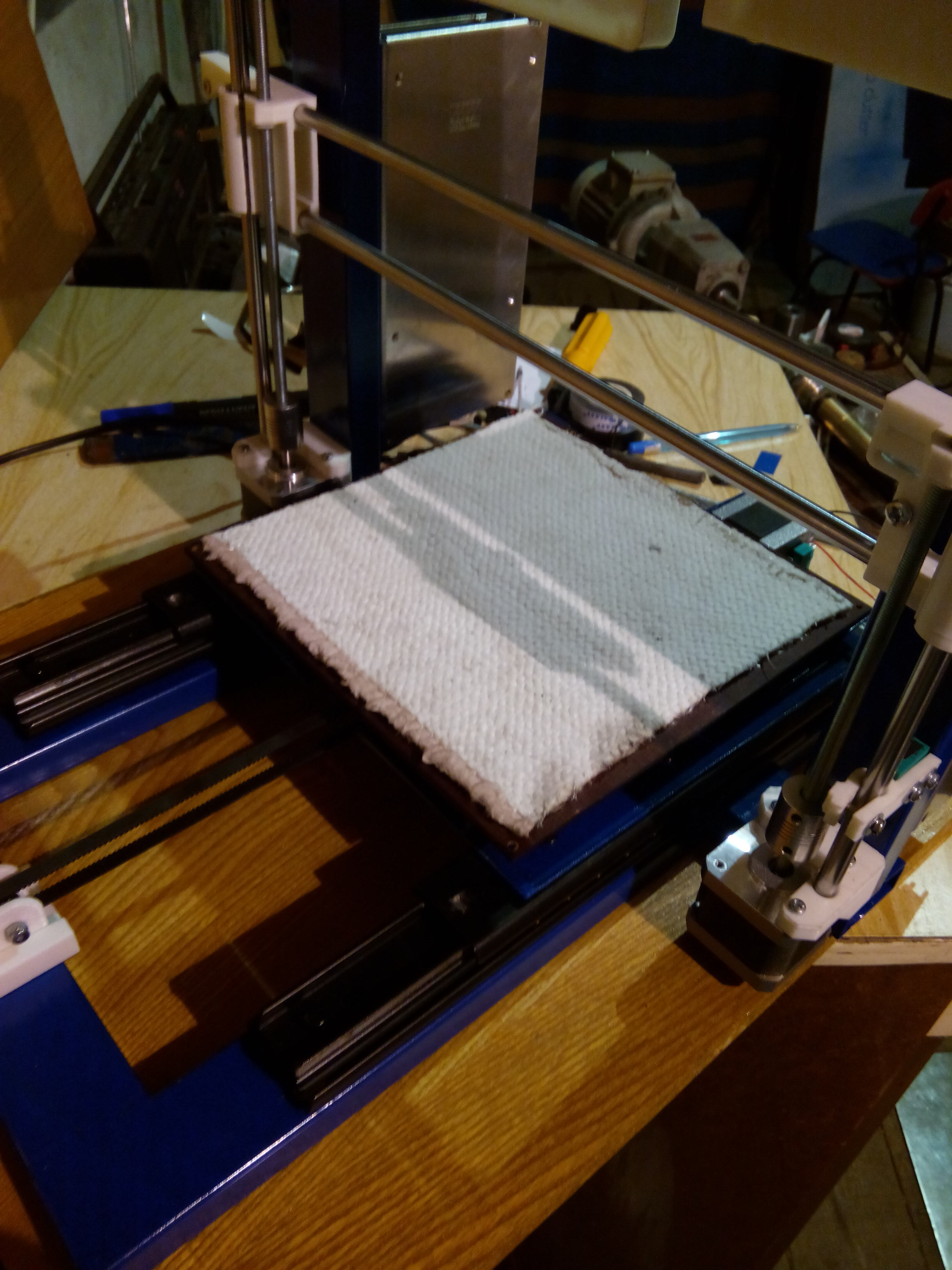

Под нагревательный стол положил огнестойкий материал.
Для снижения вибрации и шума, на каждый двигатель установлены специальные вибропрокладки.





Добавлено спустя 6 минут 15 секунд:

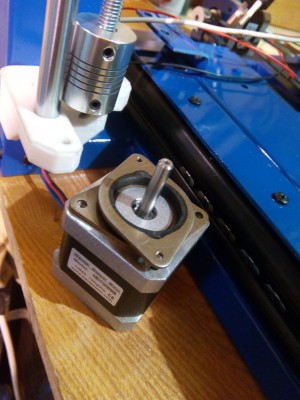

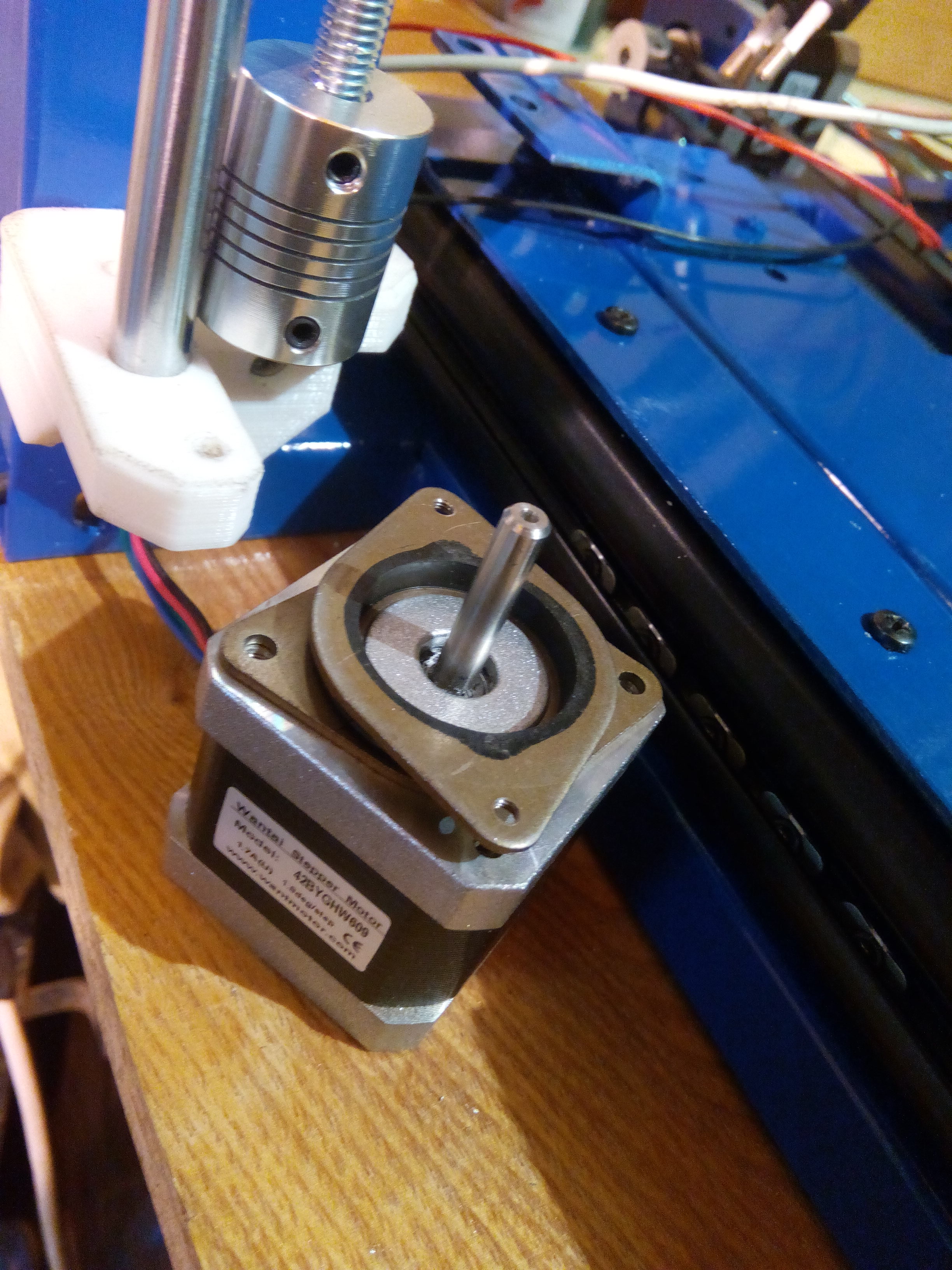

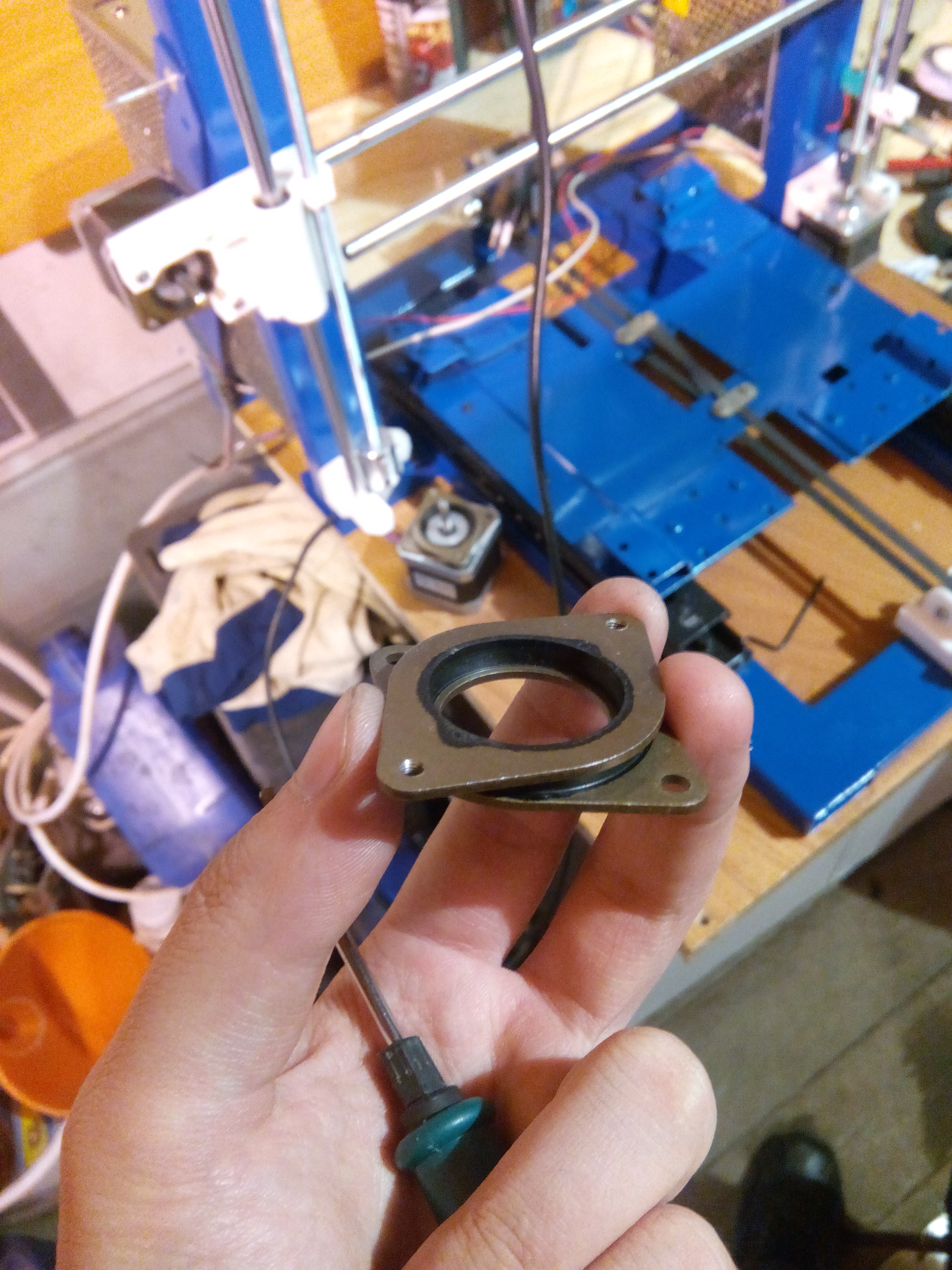

Вот так выглядят виброгасящие прокладки

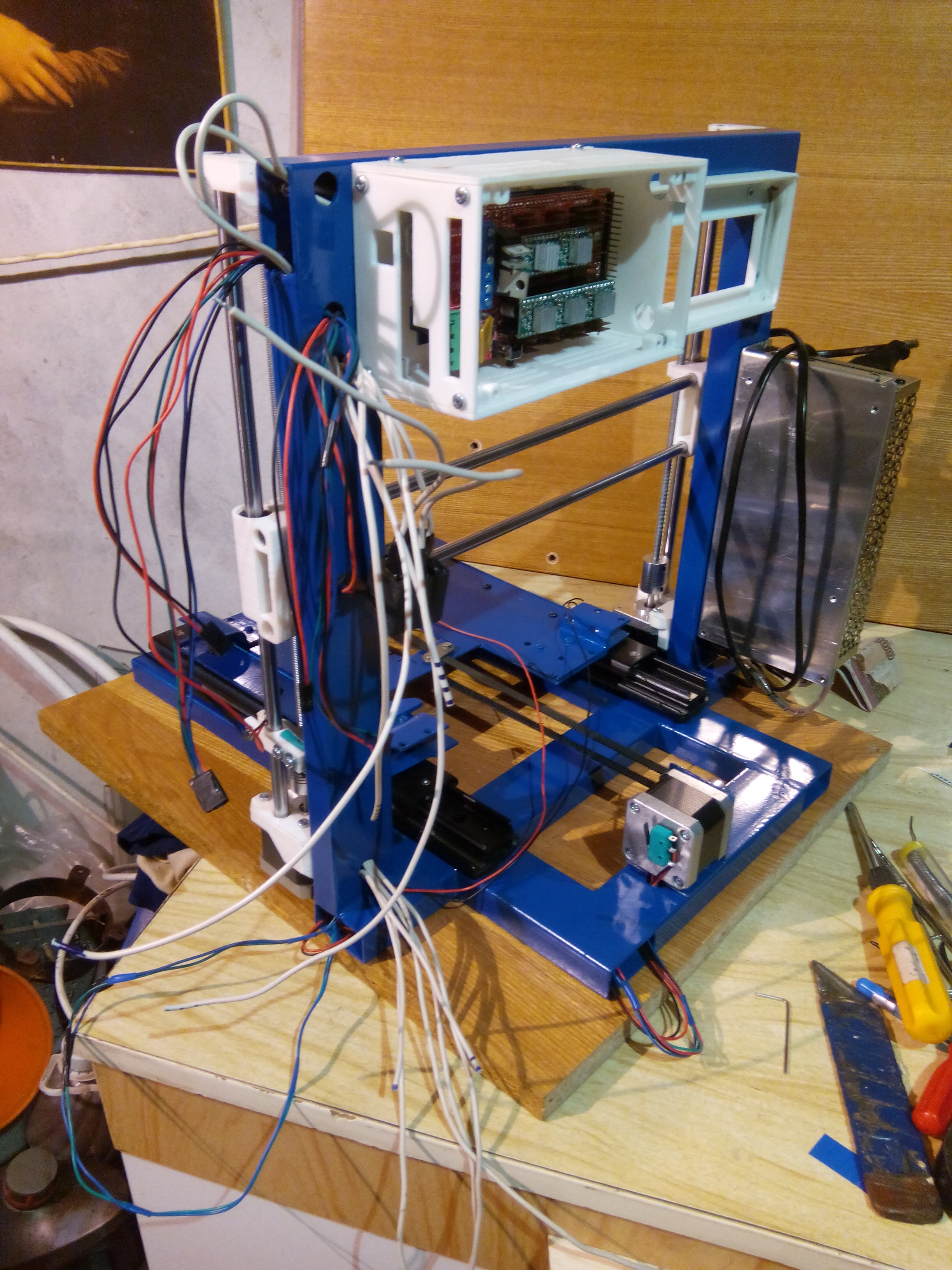

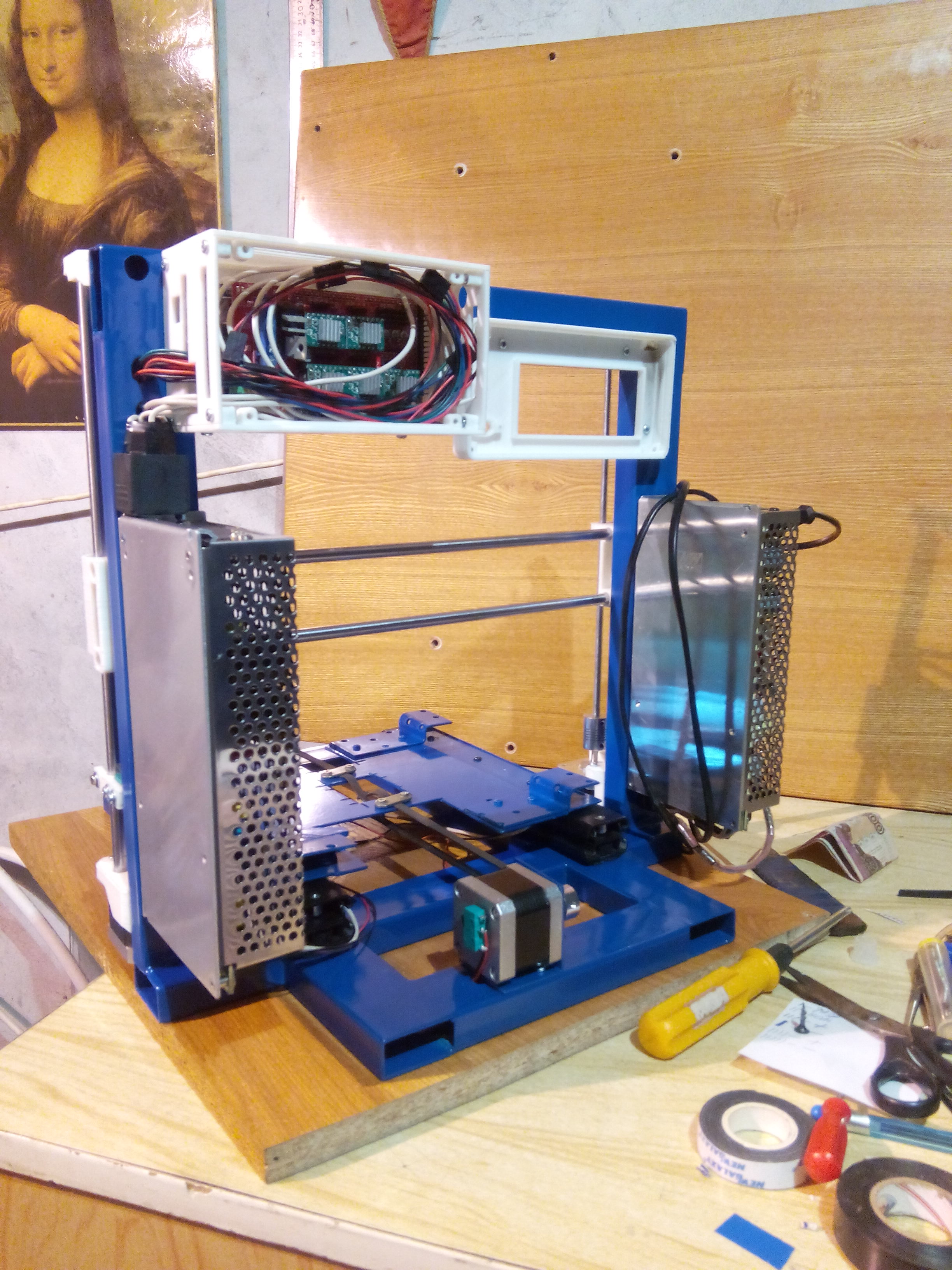

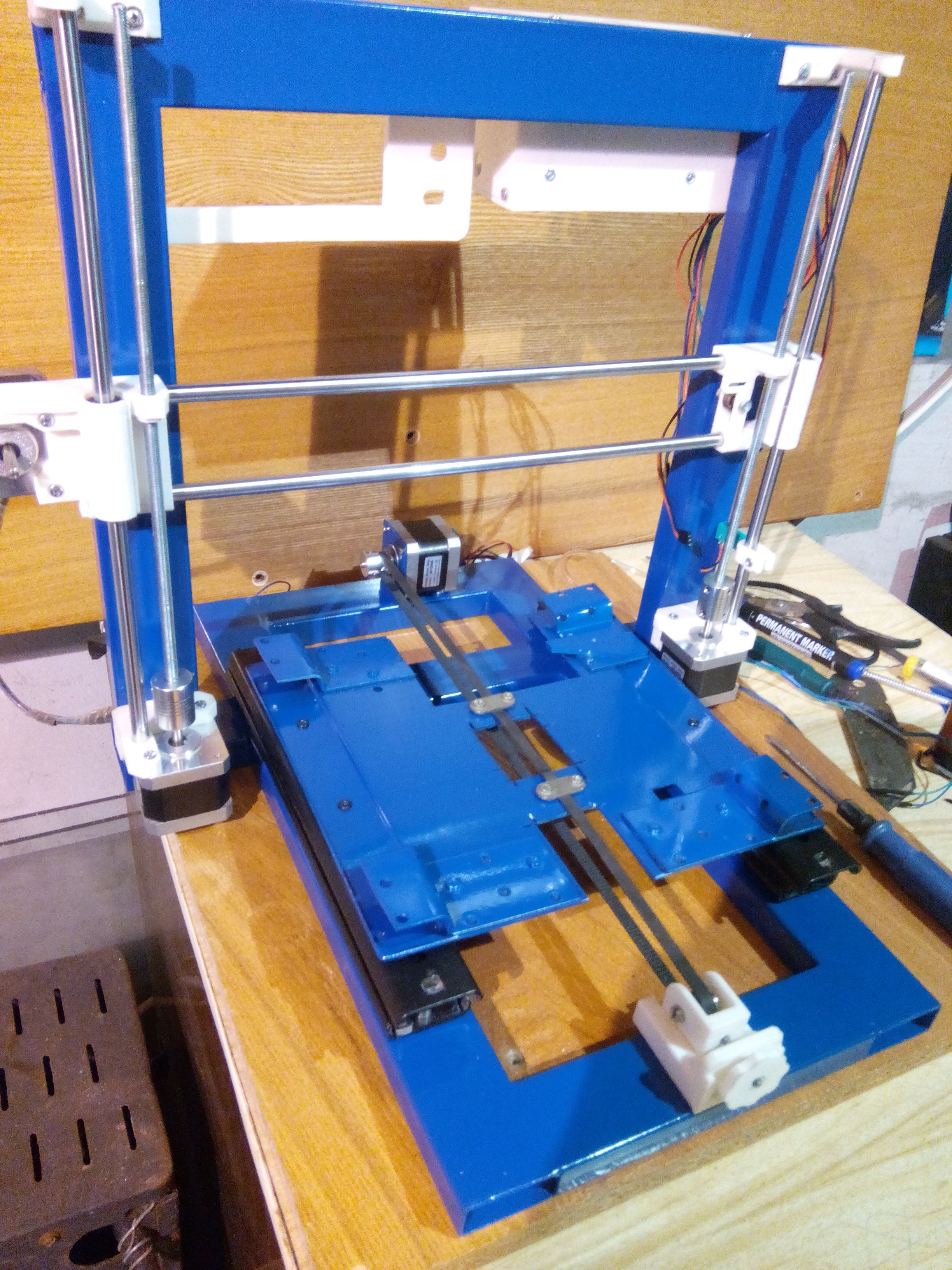

Сборка принтера еще идет... Вот пока как собрано...

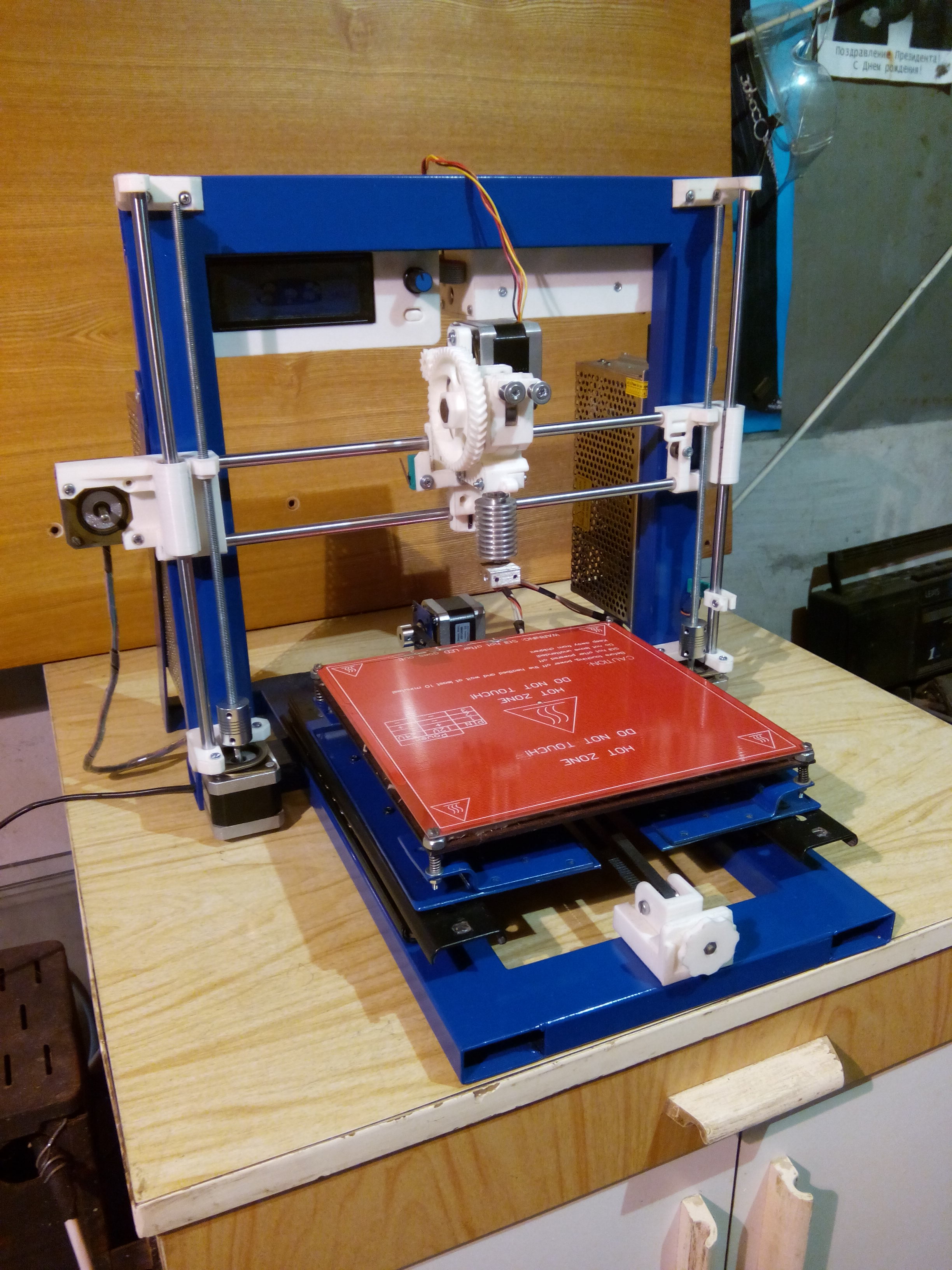

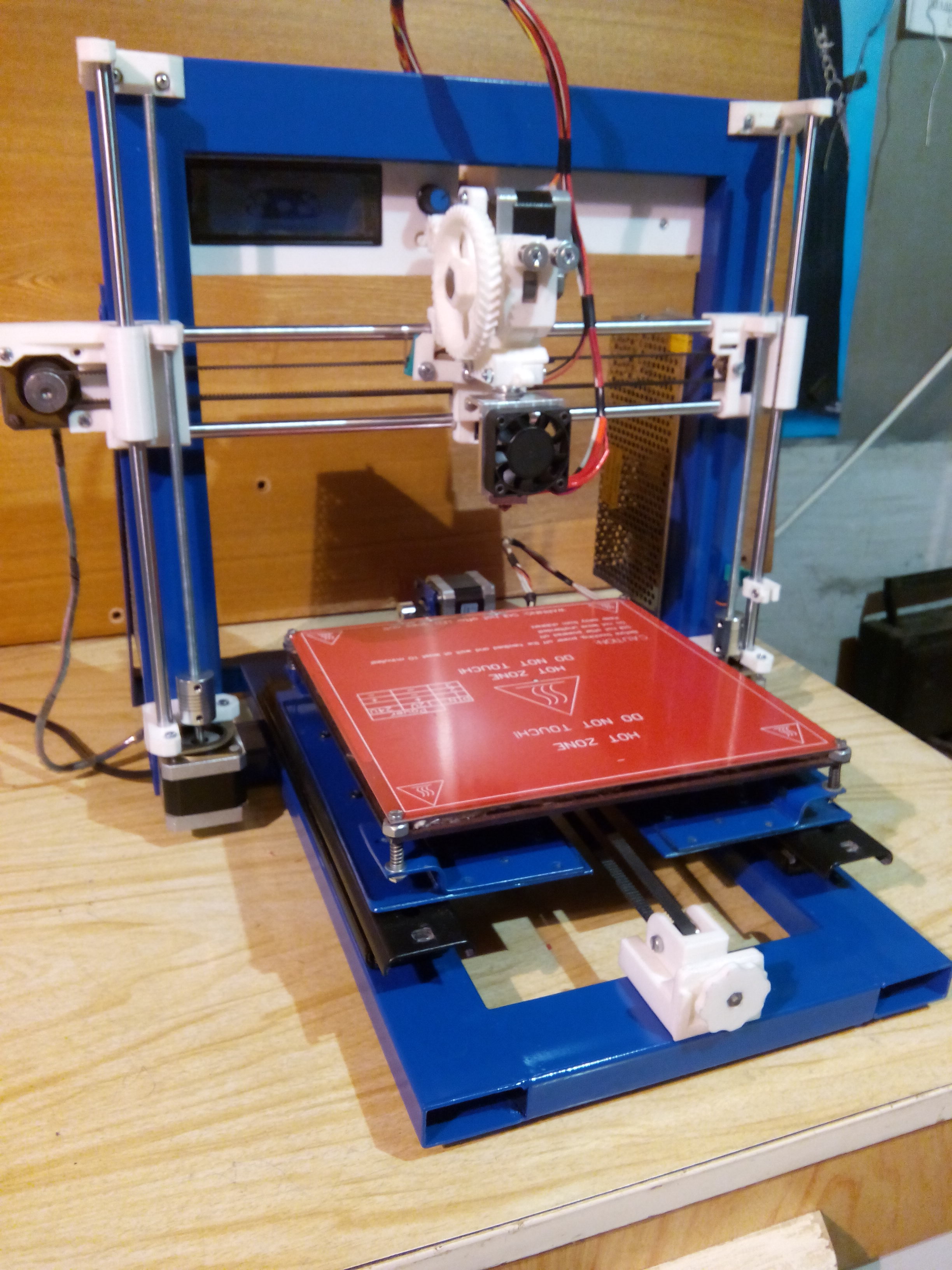

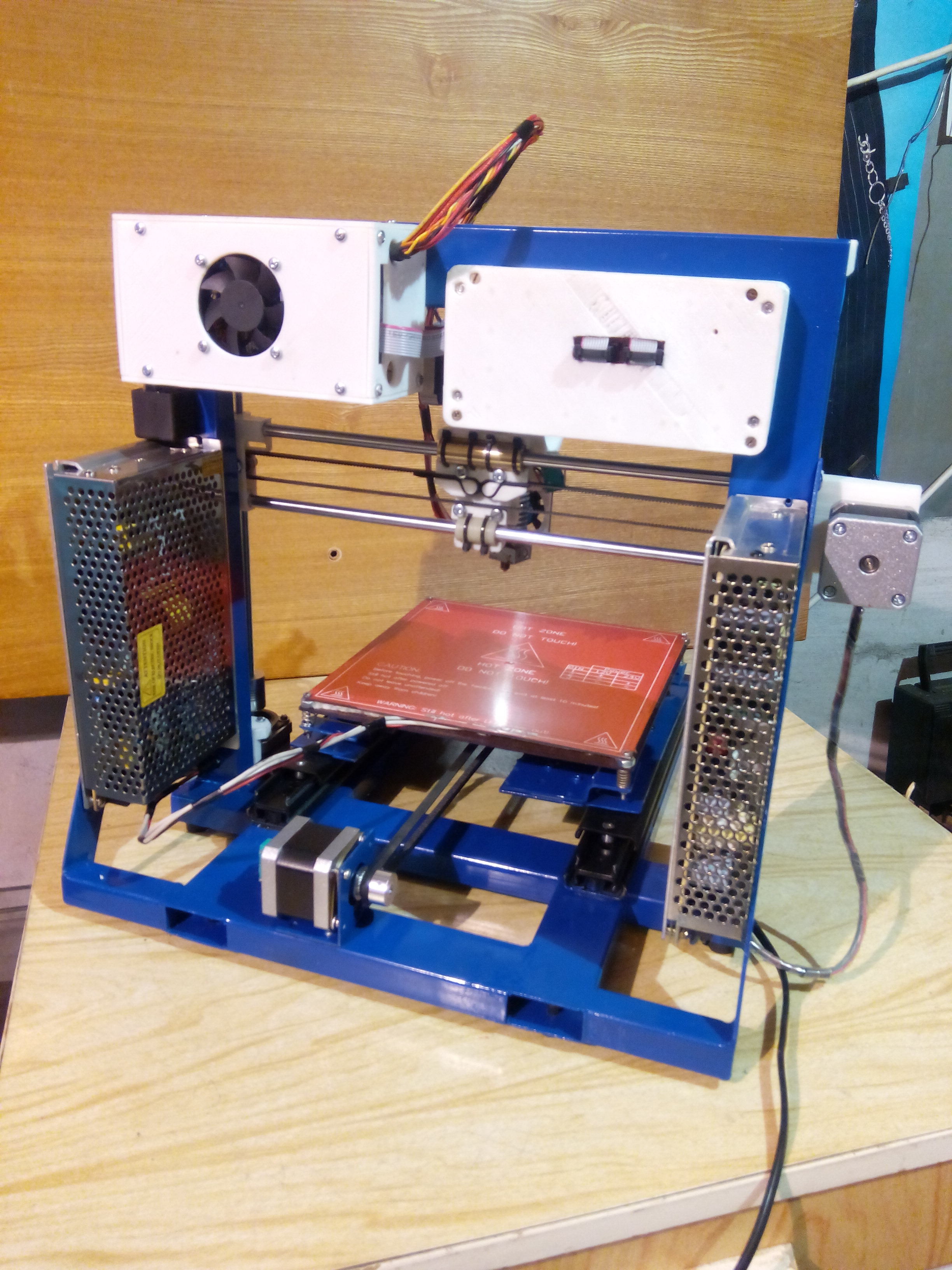

Сборка завершена, остался пробный пуск и настройка.

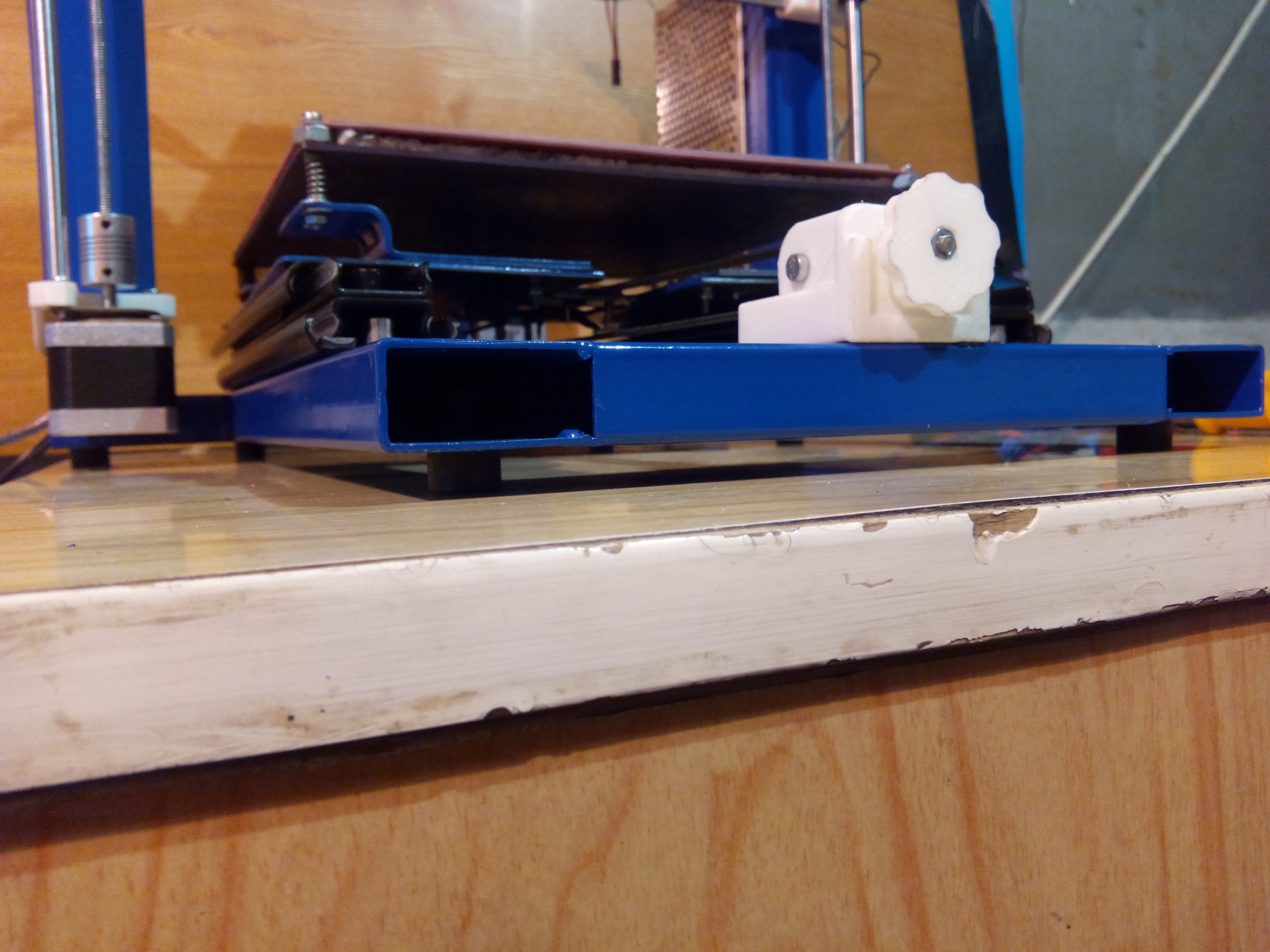

Установил виброгасящие ножки.

Круто! Только не совсем понятно, почему было не сделать на нормальной кинематике(h-bot, corexy). Прюша конечно принтеры отличные, для новичка. Но предел у них довольно низок.

ursus писал(а):Круто! Только не совсем понятно, почему было не сделать на нормальной кинематике(h-bot, corexy). Прюша конечно принтеры отличные, для новичка. Но предел у них довольно низок.

Привлёк простотой сборки, возможно потом другой соберу.
