roboforum.ru

setar писал(а):а какими параметрами hips печатаете ? (лучше в сравнении с abs)
у меня хипс всех цветов как то не хочет печататься
пониже температуру ставлю ~210 - расслаивается
повыше ~230 - как PLA не успевает остыть, лепестки заворациваются вверх
стол поменьше ставлю - не липнет, побольше - вовсе ведет себя как желе

может обдув детали ему нужен (я вовсе не применяю для прочности)

вообще ничего не менял после абс. стол 110, сопло 230. и нормально пошло. но коробит детали усадкой лютой, какбудто внутри детали вакуум. пробовал поднимать до 250, не особо помогло.

еще по опыту если загибает края вверх, то при поднятии температуры на 10-20 градусов загибать перестает.
это относится и к абс, и к хипс. так то у меня неплохо идет и на 210, но края загибает.
печатаю без обдува.

Добавлено спустя 16 минут 40 секунд:

Myp писал(а):

unigenum писал(а):усадка у этого хипса просто конская.

у тебя явно что-то не так, хипс именно этим и славится, низкой усадкой по сранвению с абс.
я специально печатал одинаковые детали абс и хипс, абс стабильно загибает бананом, а на хипсе даже кончики не отрывает.

ну а что не так может быть? с абс то проблем нет, не расслаивается, не отлипает, не загибает, не коробит. может это у фдпласта такой хипс мне попался. а другого нет, и, похоже не будет. нет у него существенных приемуществ перед абс. а у фдпластового хипса вообще одни минусы.

Может все-таки обдув попробовать? Или, если у тебя принтер закрытый, попробовать хотя бы его открыть...

Я печатаю на температуре чуть ниже чем АБС, 260 по моим датчикам, с обдувом компрессором. Все отлично печатается

Всем привет!
Прочитал весь форум но так ни чего не нашел про PLA, неужели им ни кто не печатает? Было бы интересно услышать мнение, какие температурные режимы используете и что используете для подложки.

210 для PLA. Покрытие использую всегда и везде ABS джус. Остальным видам не доверяю. Не дают полной уверенности.

У меня PLA: 190 голова, 50 стол + лак для волос. Сильный круговой обдув. Печатается идеально, ничего не отлипает
P.S. Давно уже не имею проблем с отлипанием, с тех пор как на лак для волос перешёл (тафт 4-5 звёзд, другие не пробовал). Печатаю на стекле, зеркале. Если стол ровно выставлен и первый слой правильно ложится- остаётся только перед каждой печатью прыснуть на холодный стол лака и размазать пластиковой картой равномерно. Даже брим не нужен, что на пла, что на абс и хипс (абс мелкие детали 90-100 градусов стола хватает, на крупных 110).

На принтере Mini Kossel ставлю 200 гр. на PLA , стол без подогрева. Печатаю на подложку из пористого пластика приклеенную на двухсторонний скотч к стеклянному столику, липнет хорошо, оторвать тяжело, после отрыва следов не остается и подложка не портится. Была проблема с постоянной регулировкой уровня стола, настроил автолевел теперь вообще не думаю, просто запускаю в печать.
На H-Bot -е 200гр PLA , стол(зеркало 200х200х3мм.) 50гр. на горячую протираю сладкой водой, на сахар липнет очень хорошо, оторвать невозможно, один раз вырвал модель с куском стекла После печати надо подождать пока стол остынет тогда будет легче снять модель, а иногда она сама отваливается.

Photo-classic писал(а):ни чего не нашел про PLA

а о нём нечего особо писать, заправил пруток в экструдер и печатай))

Всем спасибо за ответы, буду пробовать. Взял на пробу "Джунгли зовут" "Белоснежку" и "Дикую пантеру".

Доброго времени суток! Сегодня получил посылку от Сопутки. Катушки АБС мокрый асфальт и хипс натуральный нормальные. А вот хипс горный изумруд мало того что цвет отличен от фото сайта, бох бы сним но...весь пегий. Письмо с фото выслал fdplast - пока не ответили, выслал Сопутке - в ответе что это нормально и это часть тех процесса! Отчего тогда остальные катушки не пение??? Может я не прав? Прошу кто , что обьясните.

Интересно было бы на фото взглянуть

Фотки прикреплял, почему то не запостились постараюсь ещё раз прикрепить,
для FDPlast - моё письмо с фотками Вам и Сопутке пересылал с фотографиями на почту, указанную на Ваших сайтах.
Вот текст письма и ответ Сопутки:


Добрый день.
Белесые участки получаются при перегибе прутка, что связано с особенностями структуры материала. На технологичность материала это не влияет. При печати Ваша модель будет однородного насыщенного цвета.

_________________________________________________
Добрый день. Через сопутку заказал пластик Счёт 568416 тов накладная 4890 от 01.11.2016. Сегодня получил заказ через боксберри.
В заказе присутствует катушка пластика hips горный изумруд.
Данная катушка брак:
1 цвет отличается в более темный и зелёный тон ...ближе к вашему лесу.
2 Ну это ...... Окраска пластика ПЕГАЯ - через несколько сантиметров зелёная окраска переходит в светло светлозеленую и обратно (если прутик изогнуть получим такие цвета)
Фото прилагаются.

В теме Wanhao duplicator i3 В Контакте народ отписался, что это иногда бывает - многие сталкивались по Китайскому пластику - типа эстетический брак. Вроде как на цвет печати не влияет. ... Надо пробовать...

Добавлено спустя 18 минут 5 секунд:

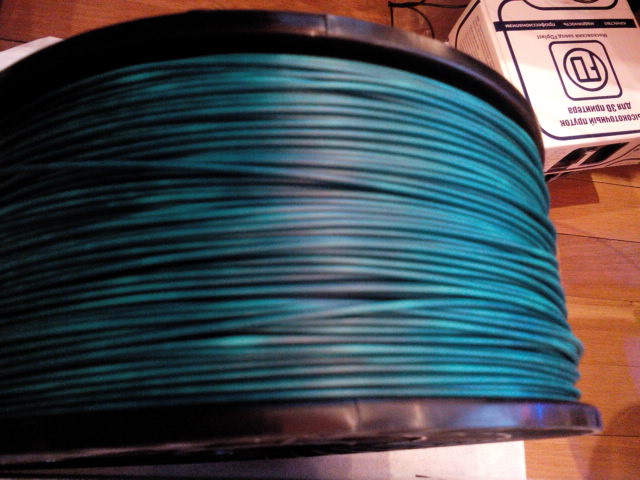

Вот фото полученного пластика.

подтверждаю, это нормально
у меня синий такой же пятнистый, это пятна из за сгиба прутка в процессе намотки.
распечатанная модель равномерного тёмного цвета.

В общем мнения я уже собрал, свои выводы сделал.
Сейчат подбираю режимы печати для натурального хипс фдпласта. По физ. свойствам - ну классический полистирол.
Кстати натуральный хипс просто образец однородной окраски

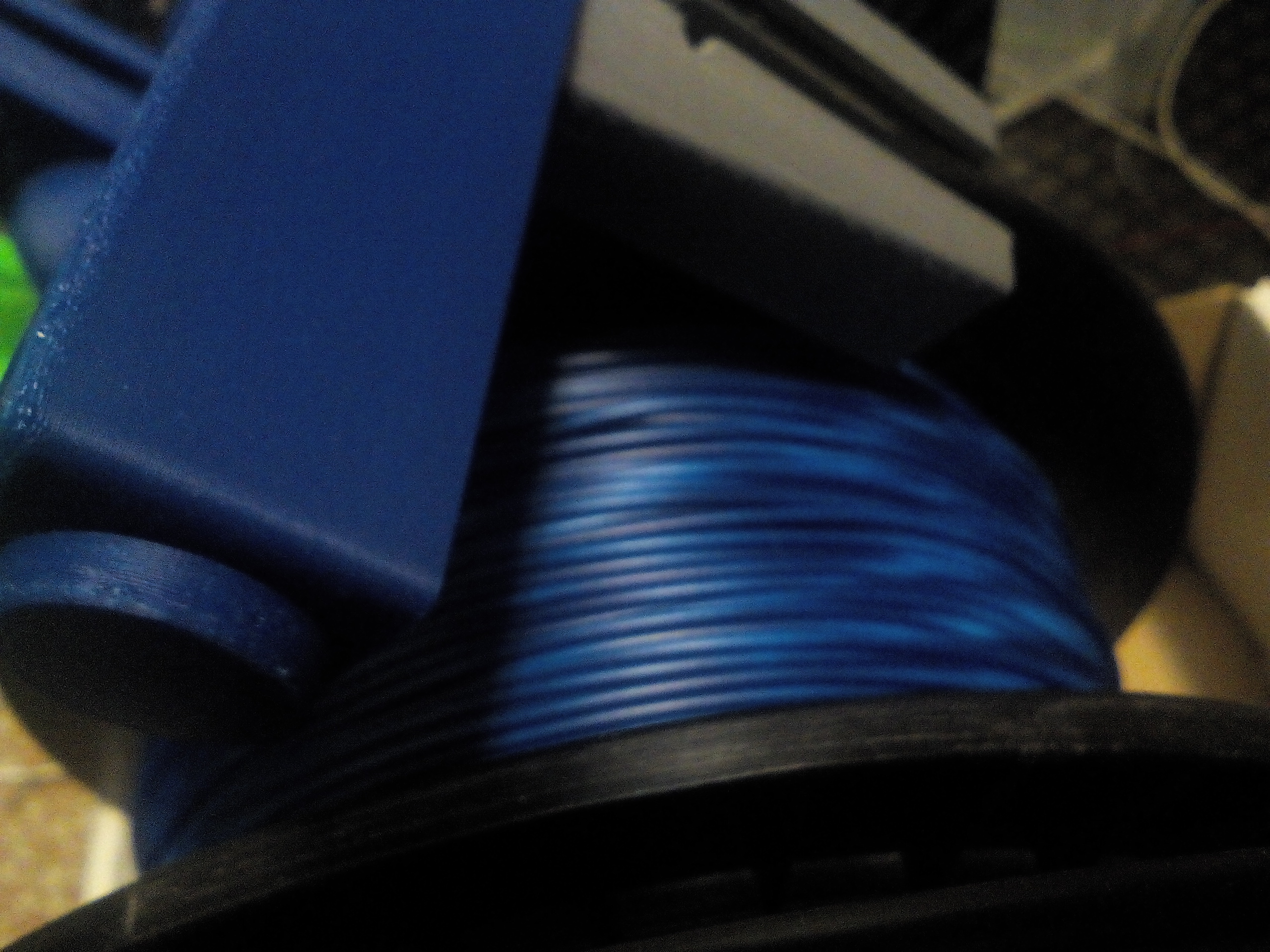

вот мой синий пегий в бобине и деталь из него
тоже сначала испугался что брак, потом стал гнуть и понял что это просто такой пластик.
серый тоже так делает, на изгибе белеет.
