roboforum.ru

Harh писал(а):Походу ФДПласт чем-то сильно разбавляют.

Варианта основных два:
1. Много добавляется вторички или вообще целиком из вторички. Посторонние включения в прутке кто-нибудь находил?
2. Нарушена технология. Перегрев, например. Поверхность прутка матовая или блестящая?

Включения пока не находил, поверхность (что я покупал, даже переходка) скорее глянцевая. Разве что ПЛА прозрачный матовый как хипс. А вот ПЛА прозрачный переходный приехал наоборот... почти как слеза прозрачный и блЯстит ))

Revenger писал(а):поверхность (что я покупал, даже переходка) скорее глянцевая

А кто брал неокрашенный АБС? Какой цвет у него? Присутствует ли желтизна?

может быть просто спросить у их технолога состав ?
не думаю что они особо будут скрывать его - смысла нету

Добавлено спустя 4 минуты 59 секунд:
по субъективным ощущениям вторичка есть, но по технологии - не более 15%
А вот пластик (учитывая имеющееся у них серьезное оборудование) скорее всего не литьевой (он помягче) а экструзионный.
Из экструзионного пластика сложнее давить пруток, температура повыше и жесткость готового изделия тоже высокая.
Это мы и наблюдаем.

грамм 200 уже испечатал (ABS - черный) - стабильный по диаметру пластик.
своеобразный по температуре: плохо липнет на пиво при 110С, поднимаю до 115С. Печатать по той же причине слабого прилипания лучше при 240-250С (хотя ложиться начинает уже от 220С)
На излом 180 градусов выдерживает одно сгибание и отламывается при возврате в исходное состояние.
Впечатления положительные.

om2804 писал(а):Варианта основных два:
1. Много добавляется вторички или вообще целиком из вторички. Посторонние включения в прутке кто-нибудь находил?
2. Нарушена технология. Перегрев, например. Поверхность прутка матовая или блестящая?

Если честно, я в технологии производства пластика не разбираюсь, но слышал, что может быть "наполнитель" сторонний, которым разбавляют. Где-то вродь тут писали даж. Но ничего не утверждаю. У меня лично пока, тьфу-тьфу, с этим пластиком проблем не было.

2 setar Сергей, слухай, а можно, если без проблем это делается, исключить из цитат "цитаты цитат", т.е. предпредыдущее сообщение, если оно цитировалось. В некоторых движках форумов это вродь автоматом делается. Не, если это тупо надо весь форумный движок переписать, вопросов нет, но мало ль, если где галочкой выставляется. А то удалять приходится каждый раз, неудобно.

Единственное, сразу говорю, мало ли кто решит мне сказать "так это наоборот может быть нужно" - я тут как замороченный на эргономике человек скажу: это объективно неудобно - в обратном меня может убедить только расстрельная команда со шмайсерами, немецкой овчаркой, губной гармошкой и исполняемым на нем "Августином" - я даже могу подпеть

движок менять нужно, морально зрею уже

setar писал(а):движок менять нужно, морально зрею уже

Понял, принято...

setar писал(а):своеобразный по температуре: плохо липнет на пиво при 110С, поднимаю до 115С. Печатать по той же причине слабого прилипания лучше при 240-250С (хотя ложиться начинает уже от 220С)

Вот наверное у мну как раз на х-боте так и выходит... почему-то. Если на прюше 230-235 печатал, то тут 247-250 ставлю, только тогда похоже на плавление. Но может потому, что на прюше директ с МК8, а тут чина е3Дв6.
В остальном как и ранее писал, тоже впечатления только положительные ввиду евойной стоимости ))

п.с. как раз черным второй день печатаю. Осталось на катушке уже треть. И пробовал всё же пЫво.. но 100 на столе похоже и у меня не хватало. Попробую еще тоже поднять. Просто из любопытства.

Harh писал(а): А то удалять приходится каждый раз, неудобно.

Тут уже тоже давно изредка намекаю, что неудобствия есть в этих цитатах... Мне то не особо лень, но у народа помоложе, то культуры общения на форумах поменьше.. нажал кнопку и всё, что было во всех цитатах переносит в свой чудо-пост ))

PLA 210 градусов. Слой 0.25

Пока радует пластик. Случайно забыл поменять температуру (на другой печати) для второго и выше слоя, печатал на 255 градусах. Ничего , булькал, но печатал.

Заказал у них еще пластика. Пока радует.

На пиве у меня вообще ни один ABS пластик не липнет при 110 на столе (по термистору). По факту MLX90614 показывает на стекле 95 градусов. Только после добавления сахара в пиво всё отлично начинает липнуть. Пользуюсь "Козелом" светлым Питерского пр-ва. Надо попробовать на темном попечатать, может более липкое.

Тёмное конечно более насыщенноеи, соответственно, липкое. Но.. на любителя в общем.

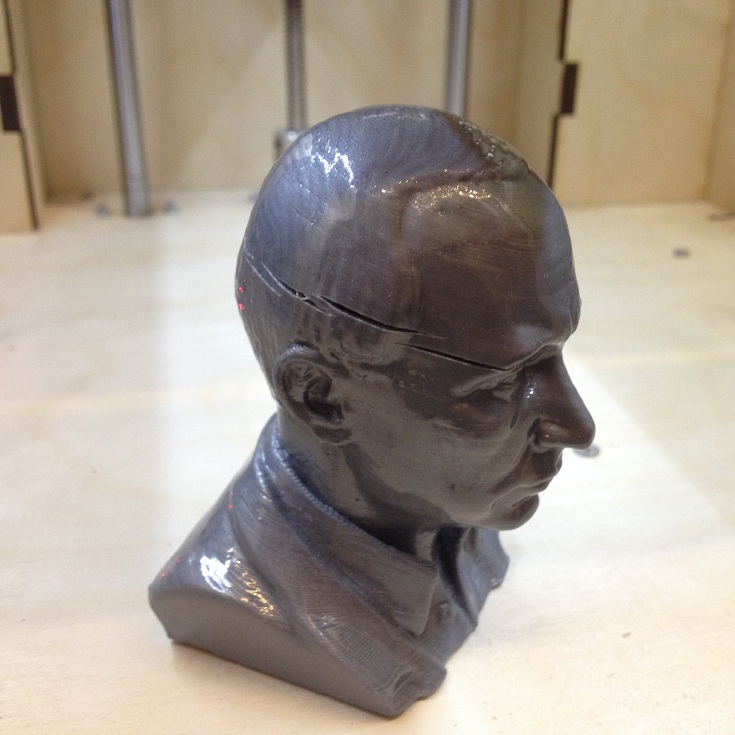

Сегодня сфотал мужичка, которого печатал более месяца назад "терминатором" или.. кажись "ландыш серебристый", Короче АБС (с баней). Так вот что обнаружил на банькЕ у него:

Revenger писал(а):Сегодня сфотал мужичка, которого печатал более месяца назад "терминатором" или.. кажись "ландыш серебристый", Короче АБС (с баней). Так вот что обнаружил на банькЕ у него:

Есть в этой картинке что-то философское

А вообще, вопрос про то, что за ерунда происходит с моделями после ацетона, чей-то какой-то интересный и мне совершенно непонятный.

После ацетоновой бани это обычное явление. Особенно, если в модели были огрехи и ацетон попал внутрь. Проявляется как раз через неделю-месяц. Ацетоновая баня - зло

om2804 писал(а):После ацетоновой бани это обычное явление. Особенно, если в модели были огрехи и ацетон попал внутрь.

Так вообще или если ацетон внутрь попал?

Так да, у меня есть опыт - кунул модель в ацетон, а на почти горизонтальной заливе были щели - ацетон попал внутрь, сразу там забаррикадировался пластиком. На следующее утро модель производила впечатление резиновой: печатал танк - он стал надувным

По моему опыту всегда так. Трещины в разной степени. Поэтому если надо гладкую глянцевую поверхность, то беру губку(не всякая губка сгодится), макаю в ацетон и ей обмазываю модель

Что-то я устал на белом PLA поток регулировать.
Сейчас печатал деталь, пришлось поток 6 раз добавлять, после печати наружный слой неровный.
Итого в детали 11 грамм во время печати поток пришлось поднять со 100 до 109.
При этом сколько раз диаметр прутка мерил, везде одинаково...Видимо придется для красивых деталей перейти на бестфиламент или рек.
