roboforum.ru

Я выше писал что пластик довольно ломкий для тонких структур. У меня абажур однослойный тоже рвало, хотя другим АБС-ом все нормально печаталось.
Касательно елочки - как вариант разбить ее на сегменты и напечатать по отдельности. Тогда можно елку и повыше сделать.

PS:
Судя по фото, елочка напечанана PLA,поскольку полупрозрачная. Я бы не стал и пытаться печатать ее АБС-ом в полный рост.

Именно так, каждый пластик по своему назначению

ПЛА тоже херня. По крайней мере тот, что у меня из чины. Еще хуже. Но хоть не ломается.

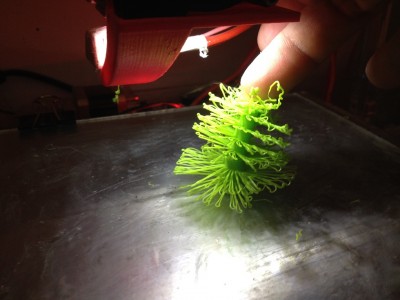

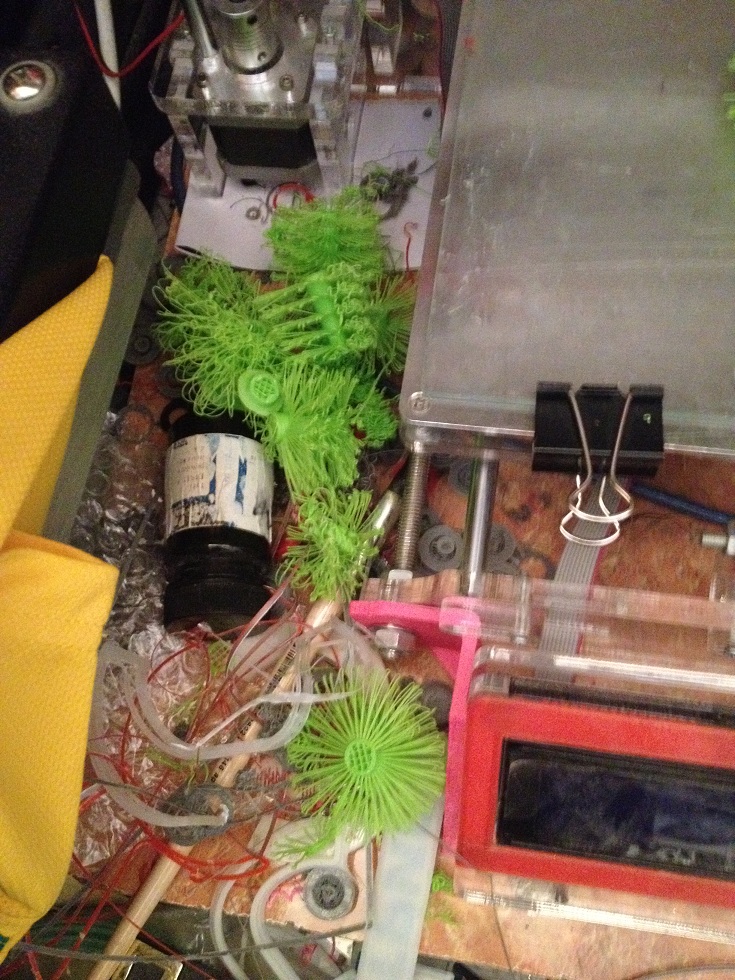

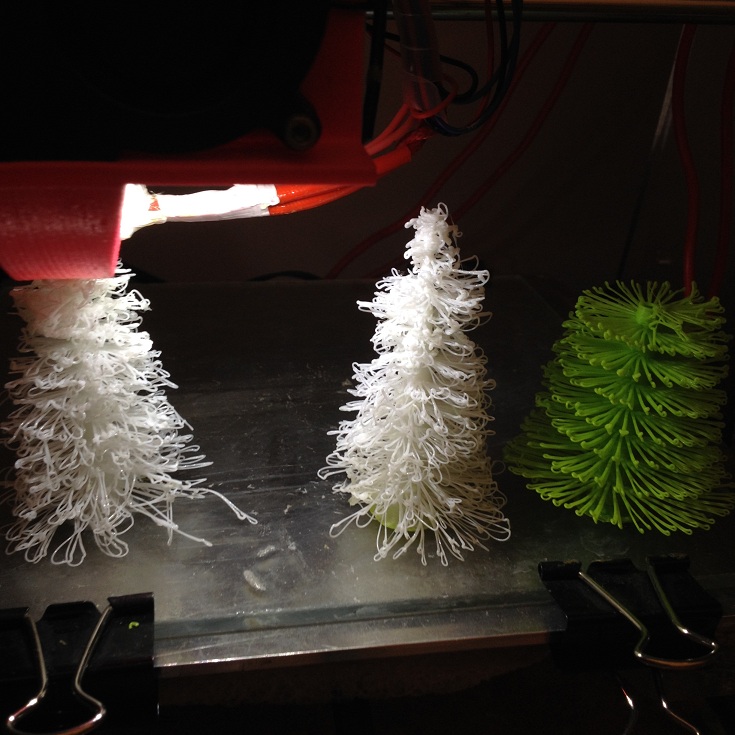

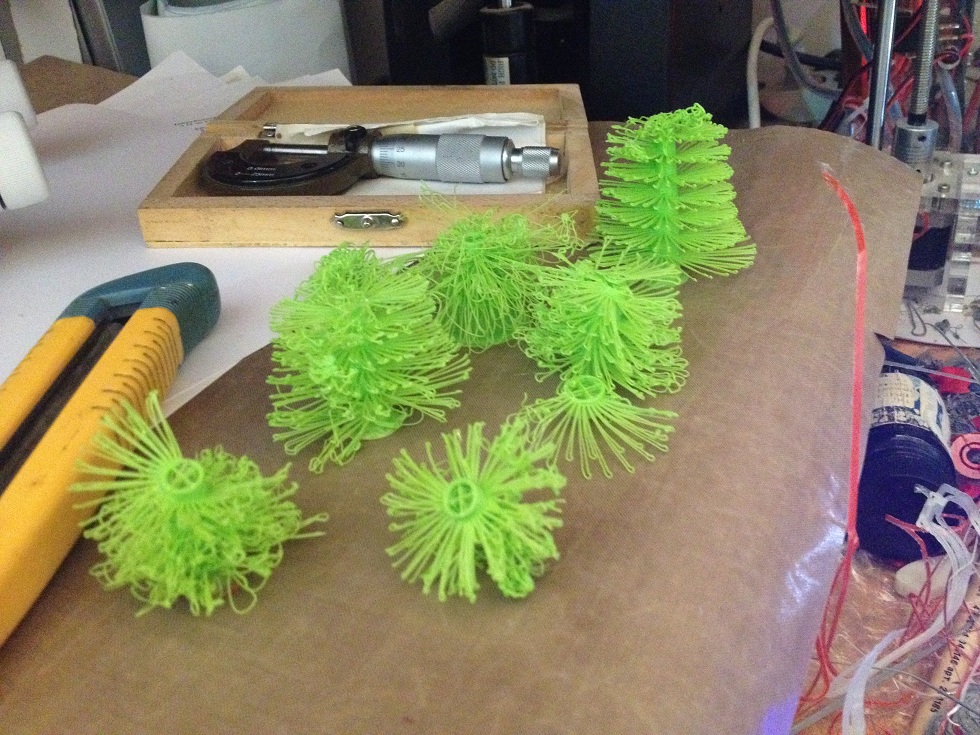

Это вчерашние попытки печати этим АБС:

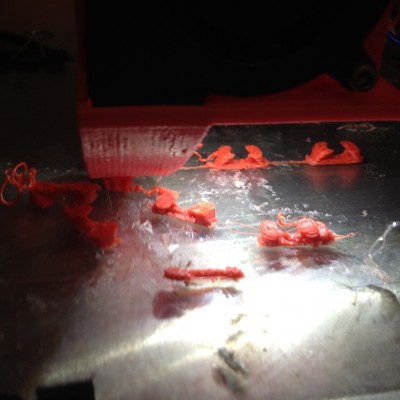

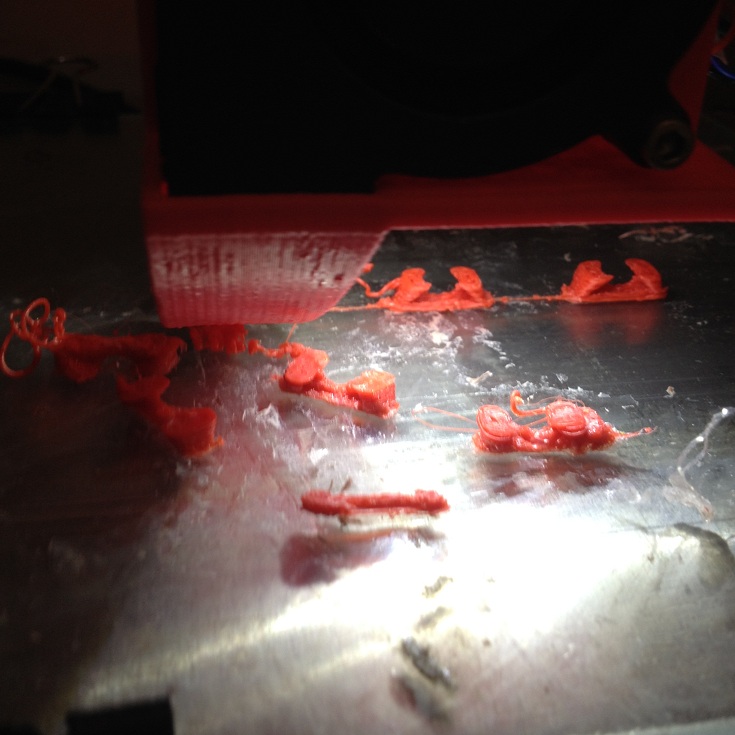

А сейчас красным захотел отпечатать пару звездочек из модели выше (с ёлочками) и... нихрена не могу!!! Отваливаются на 3-4ом слое )) Это п.п.ц. Чуть с психу принтер не разбил...


Рано я похвалил хорошее сцепление со столом... видно не мой день. Не понимаю, как я до этого им отпечатал... или он только для крупных деталей.. такое возможно? Или это оттого, что я на АБС еще ПВА намазюкал до этого... экспериментировал.

Хотел заказать у них пластика разных цветов, но что то уже и не хочется
Лучше я подороже, но проверенный пластик буду использовать
А то как то настораживают негативные отзывы

Не думаю, что в пластике сильная проблема. Всё же хочется верить, что у меня на столе каша, вместо чистоты и нужной жижи ))
Допечатывается сейчас.. вместо трёх одна. Остальное волосня. Уже не хочу останавливать. Пусть хоть одна получится. Но она же держится как-то, значит не пластик виноват.
Однако... У меня такое ощущение (+ ранее сказанное на счет поломок усиков у ребят на моделях), что свариваемость слоёв всё же менее прочная, чем у бестфиламентс того же. Или (при варианте моих ёлочек), сильно влияет обдув, ведь там он 100% (!).

Белым печатаю- на столе отлично держится, что мелкие детальки, что крупные (https://www.thingiverse.com/thing:1116392 тело довольно большое, держалось идеально). Стол до 110 грею (по термистору, на самом деле градусов на 10 меньше возможно), на стекло лак тафт суперфиксация наношу- принтов на 10 хватает одного нанесения, только перед каждым разом спиртом протираю, на голове 237 градусов.
После печати стол до ~60 остывает- модельки сами отщёлкиваются.

Сейчас очистил стол и нанес свежий слой АБС (нет лака ТАФТ, а Прелесть 5 не держит), нормально стало. Почти допечаталось.. А то я уж расстроился...
Стол 100, сопло 227 (по моим показаниям). Стол пирометр показывает 103.

Revenger, рекомендую очистить стол, намазать его тонким слоем пва и поднять температуру стола до 120 градусов. С этими параметрами у меня практически 100% результат начал выходить. До этого тоже были проблемы на основе из абс в ацетоне.

Я думаю с каптоном не будет проблем

Пяткин писал(а):настораживают негативные отзывы

я пока видел только один минус, защёлка для шестерёнок плохо печатается, но я соглашусь что дело в самой модельке, конструкция лапок там неудачная.

я на радостях уже штук 15 разных деталек отпечатал, разными цветами, всё Ок.

Жаловался на защелку я, но за свою цену пластик меня полностью устраивает, уже кучу всего отпечатал. Для печати защелок и тонких вещей (коих не пример меньше) использую пластик подороже и всего делов.
Сделал заказ на PLA, пока тишина.

Я ПЛА заказал, счет уже прислали. Только там заминка с боксберри какая-то (со слов менеджера). Отправят 22-23го.

+ собираются еще 3мм прутОк делать

18 Дек 16:09 FDplast
0
Скоро будет вся цветовая палитра и в ABS и в PLA 3мм.

Блин, у них АБС-а 1.75мм всей палитры до сих пор нет, причем с самого начала, не говоря про ПЛА, зато скоро будет вся 3мм.

Отпечатал я тоже шестерёнки. Полностью не отломился не один усик. Надломился один но вделся. Я его еще до вставки в шестерню пальцами сломал. Однако трещали все., вторая стяжка защёлкнулась одновременно в две шестерни (положил на стол и придавил) и вроде на месте, хотя не пробовал выламывать. Печатал соплом 0,3 и слой 0,2. Обдув на 35% усы, а до них 15%.

Короче повезло наверняка. Пластик для тонких дел реально хрупкий. Это заметно даже по отрыванию юбки. Она отламывается почти сразу вся, а на бестфиламенте или на собственном (из гранул ЛЖ) сложно оторвать. Гнётся, и не отламывается.
Вот коротко пока так.

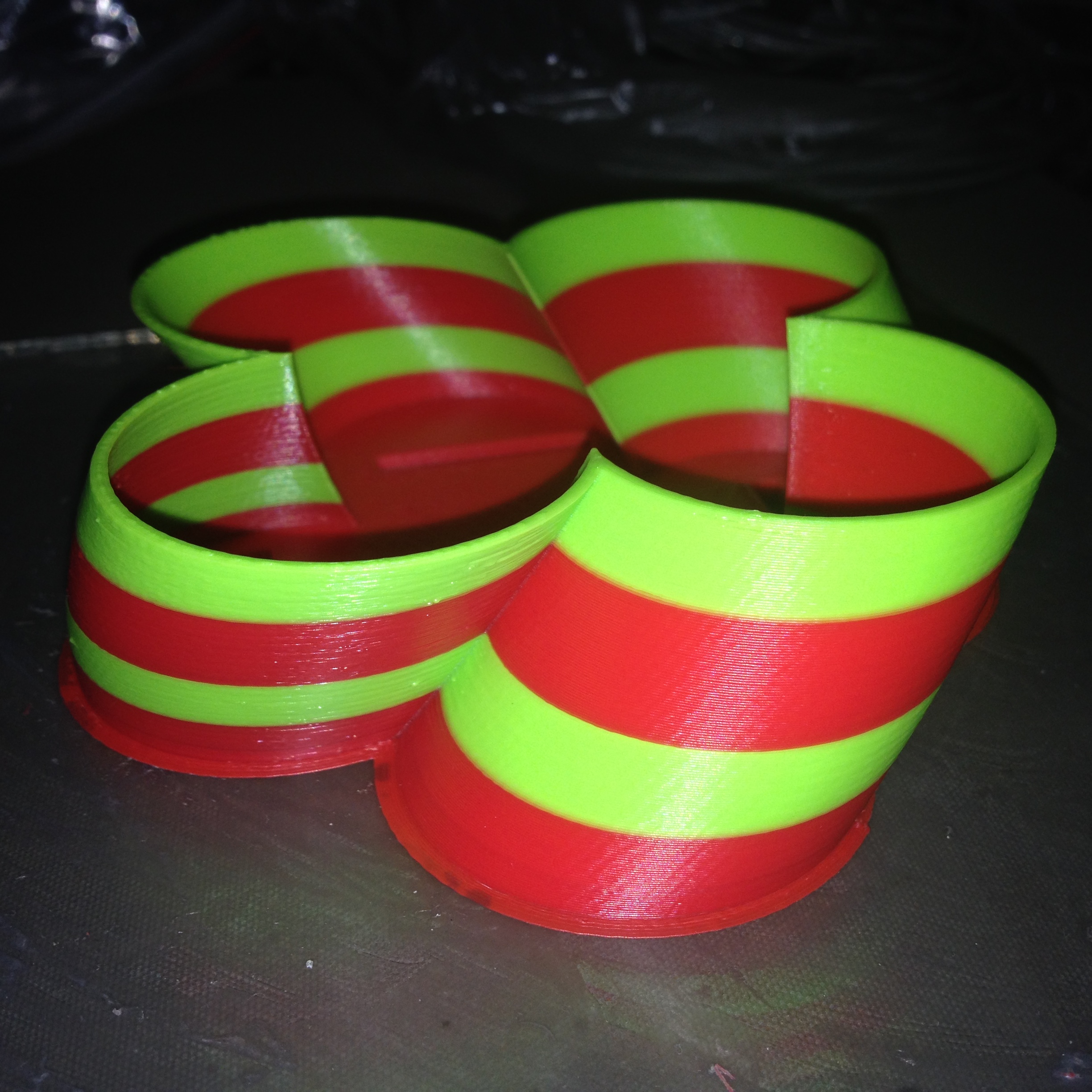

Вчера отпечатал такую штуковину (копилка типа), растрескивания нет. В одном месте был намёк на расслоение, но или из-за смены пластика или просто так кажется, но не заметно и дальше не пошло. Снаружи кисточкой ацетоном чуть прошёл. Толщина стенок 1,5-2мм Основание вроде 2, не меньше. Сантиметров 11 в диаметре.
