**vtoryh** » 05 дек 2015, 20:30

unigenum писал(а):фото платы покрупнее можете сделать? сравним...

В понедельник выложу, на работе все.

**Onepoint** » 07 дек 2015, 00:47

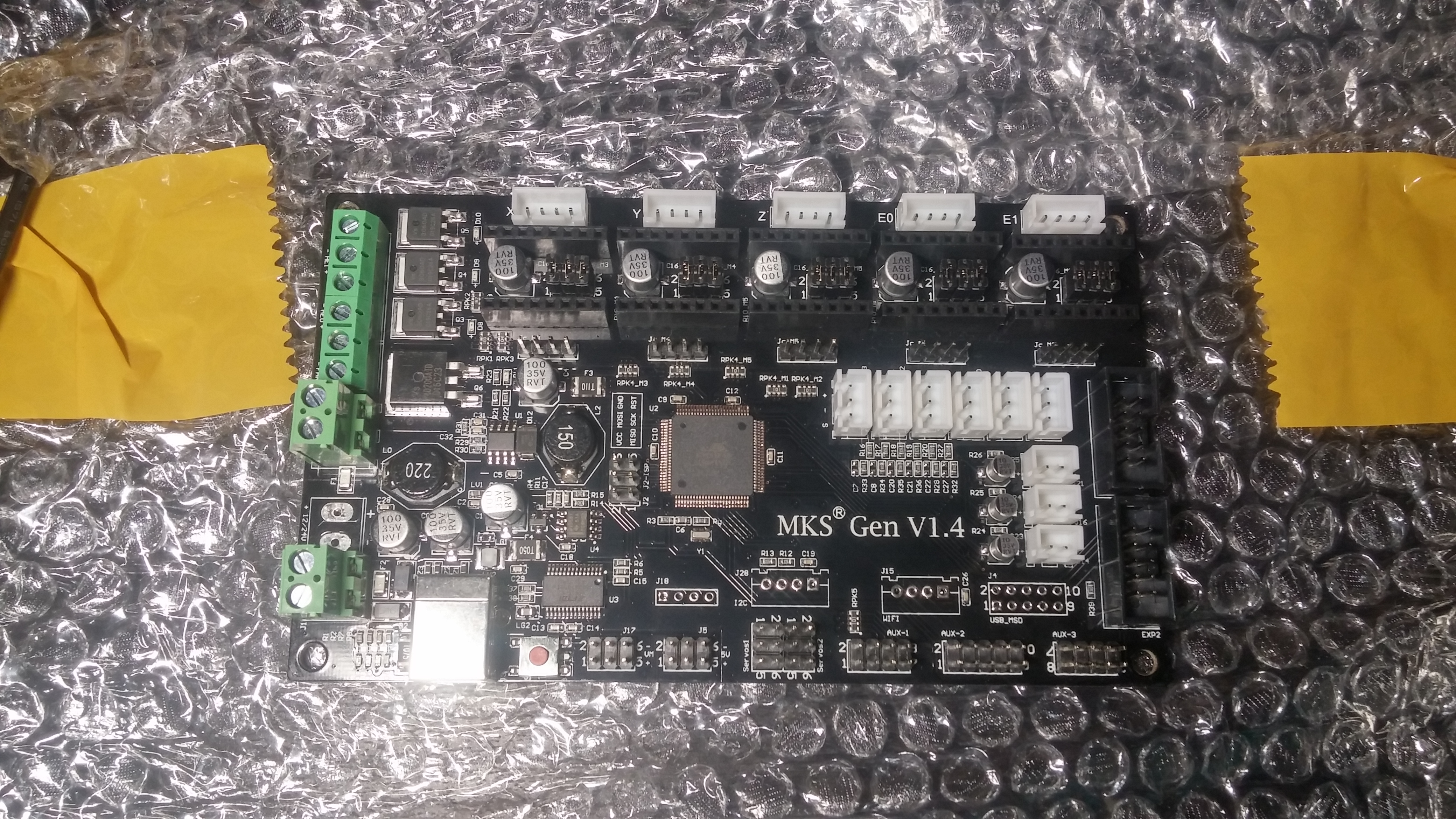

Собираю первый принтер, тоже пришла эта плата 1.4, вот фото.

**vtoryh** » 07 дек 2015, 12:11

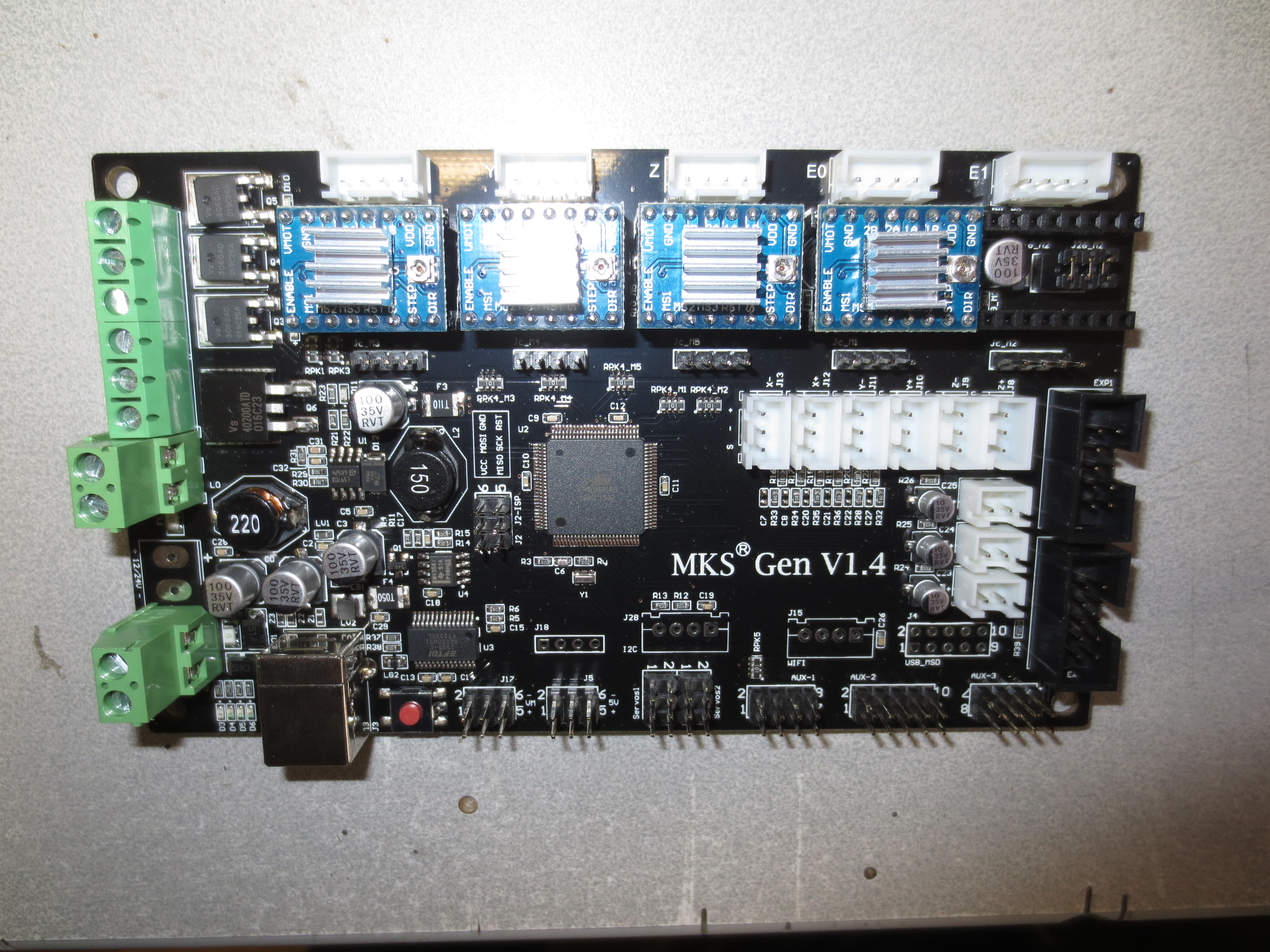

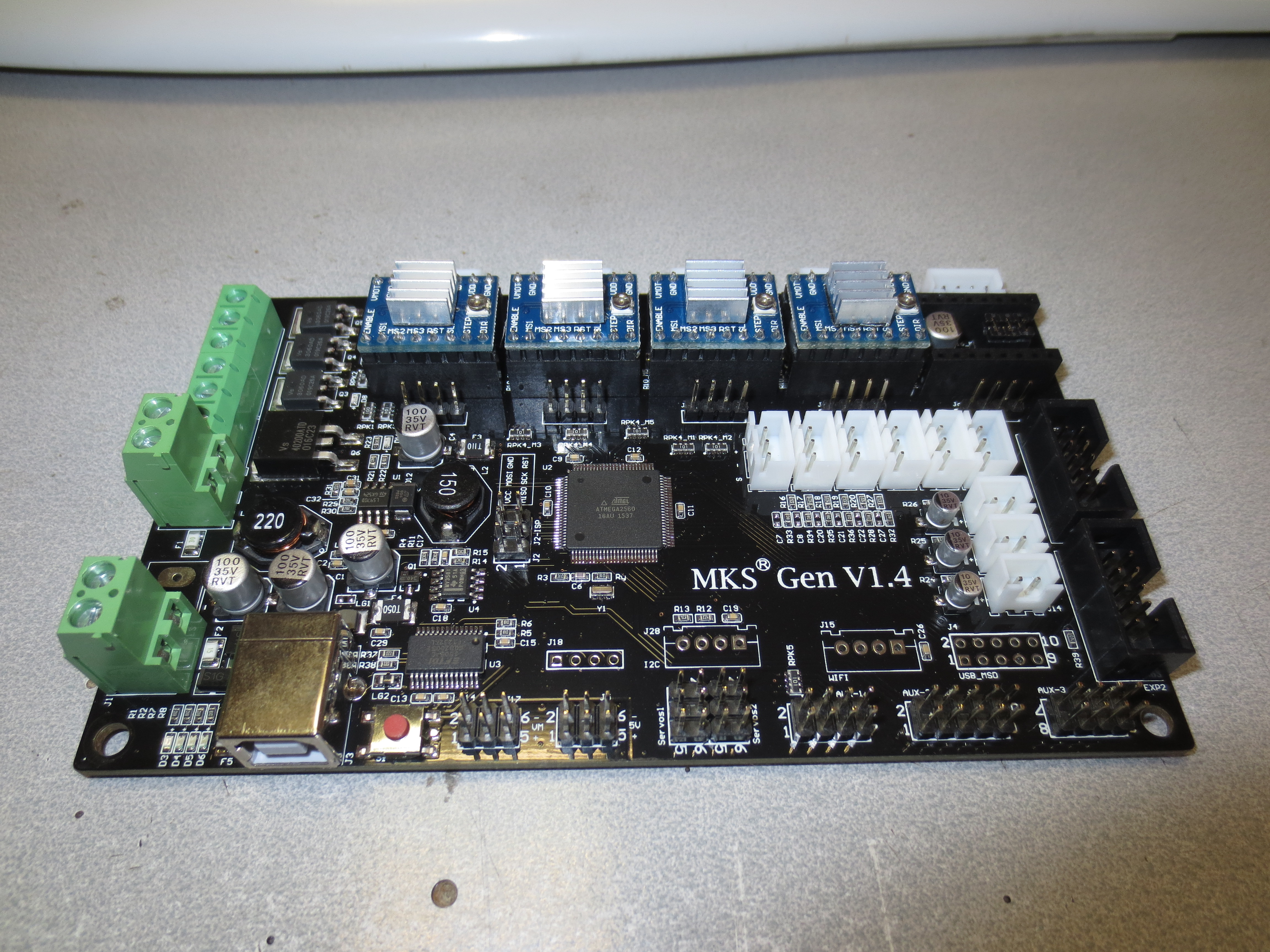

Выкладываю фотки v1.4

**unigenum** » 07 дек 2015, 19:23

В сравнении с 1.3 икаких отличий в элементах и их расположении не нашел. Ну кроме разъема подогрева стола.
Возможно изменилась внутренняя разводка платы.
Начиная с версии 1.1 вносимые изменения были существенны и хорошо заметны. А тут хз что и думать, неужели только из-за разъема?

**vtoryh** » 07 дек 2015, 20:40

Я и говорю на первый взгляд нет ничего.

**Alexus12** » 10 дек 2015, 17:51

leonisio писал(а):Да, питаю всю плату от 24V. http://reprap.org/wiki/MKS_GEN_V1.1

Хочу ещё раз уточнить по питанию в 24 В (для платы MKS SBASE V1.1):
1. Нагреватель экструдера тоже на 24 вольта должен быть?
2. На стол будет подаваться 24 вольта?
3. Двигатели остаются такими же, как и в случае питания 12 вольт?

**icehardy** » 10 дек 2015, 19:04

Да, всё будет питаться от 24 вольт
двигатели те же, им важен ток а не напряжение

**Alexus12** » 10 дек 2015, 19:14

Двигатели на 1,7 А все будут.
Понял, спасибо.

**flenger** » 31 дек 2015, 11:19

Залил прошивку в эту плату, подключаю дисплей RepRapDiscount Smart Controller, на экране дисплея ничего не отображается, он даже не светит.
В пищалке ритмично раздаются щелчки. если крутить енкодер шелчки пропадают и на плате вспыхвает синий диод...
Не подскажите в какую сторону копать?

**icehardy** » 31 дек 2015, 12:07

контраст дисплея наверняка выкручен
покрутить подстроечник на плате дисплея

**flenger** » 31 дек 2015, 12:12

Пробовал крутить, не помогает, дисплей не зажигается совсем...

**icehardy** » 31 дек 2015, 12:54

на плату MKS-GEN есть какая то документация, картинка с распиновкой разъема на дисплей ?
я пользуюсь MKS-SBASE, там оказалось перевернуты на 180 градусов разъемы, или так запаяли, или развели так

проверить этот момент нужно

**vtoryh** » 01 янв 2016, 22:51

Ага. Срезать ключи на шлейфе со стороны платы и переворачивать коннекторы на 180 градусов.
На фотке более понятно http://img.yunqudao.com/UploadFolder/4f ... t/38_6.jpg

Добавлено спустя 1 минуту 43 секунды:

icehardy писал(а):я пользуюсь MKS-SBASE, там оказалось перевернуты на 180 градусов разъемы, или так запаяли, или развели так

Когда Вам платка пришла и написали про переворот я у себя и попробовал. Заработало.

Так что спасибо.

**icehardy** » 01 янв 2016, 22:57

Видимо это у китайцев такая фишка, чтоб их платы только и их же дисплеями работали, которые идут с правильными шлейфами

**unigenum** » 02 янв 2016, 03:30

vtoryh писал(а):Ага. Срезать ключи на шлейфе со стороны платы и переворачивать коннекторы на 180 градусов.

ничего срезать не надо. пластиковая кроватка на плате, котороая с прорезью под "ключ", снимается с запаянных штырей, переворачивается и насаживается обратно. она никак не закреплена, просто сидит внатяг на штырьках.
