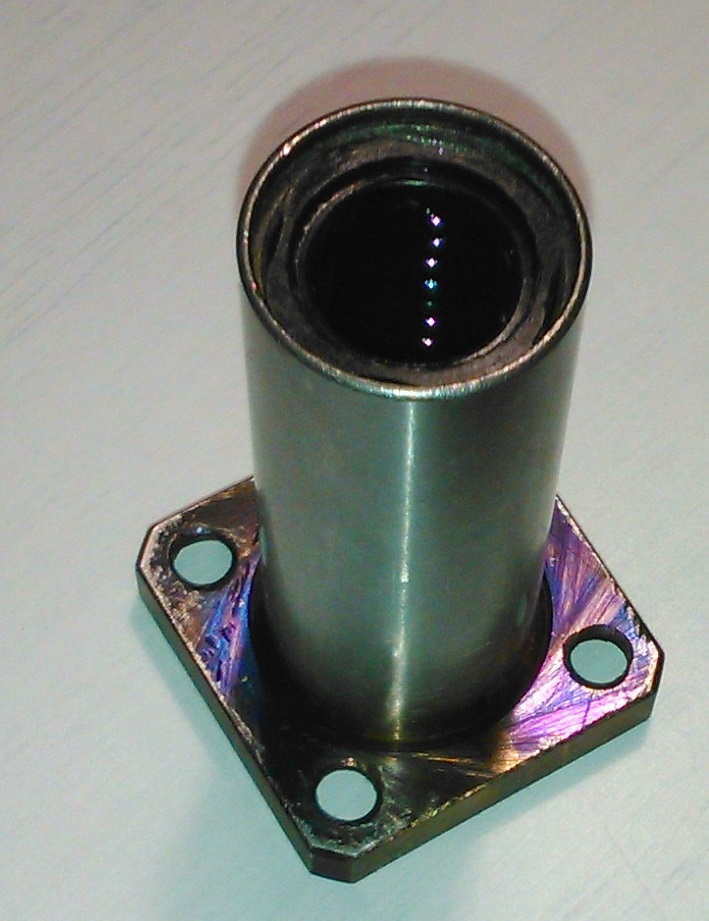

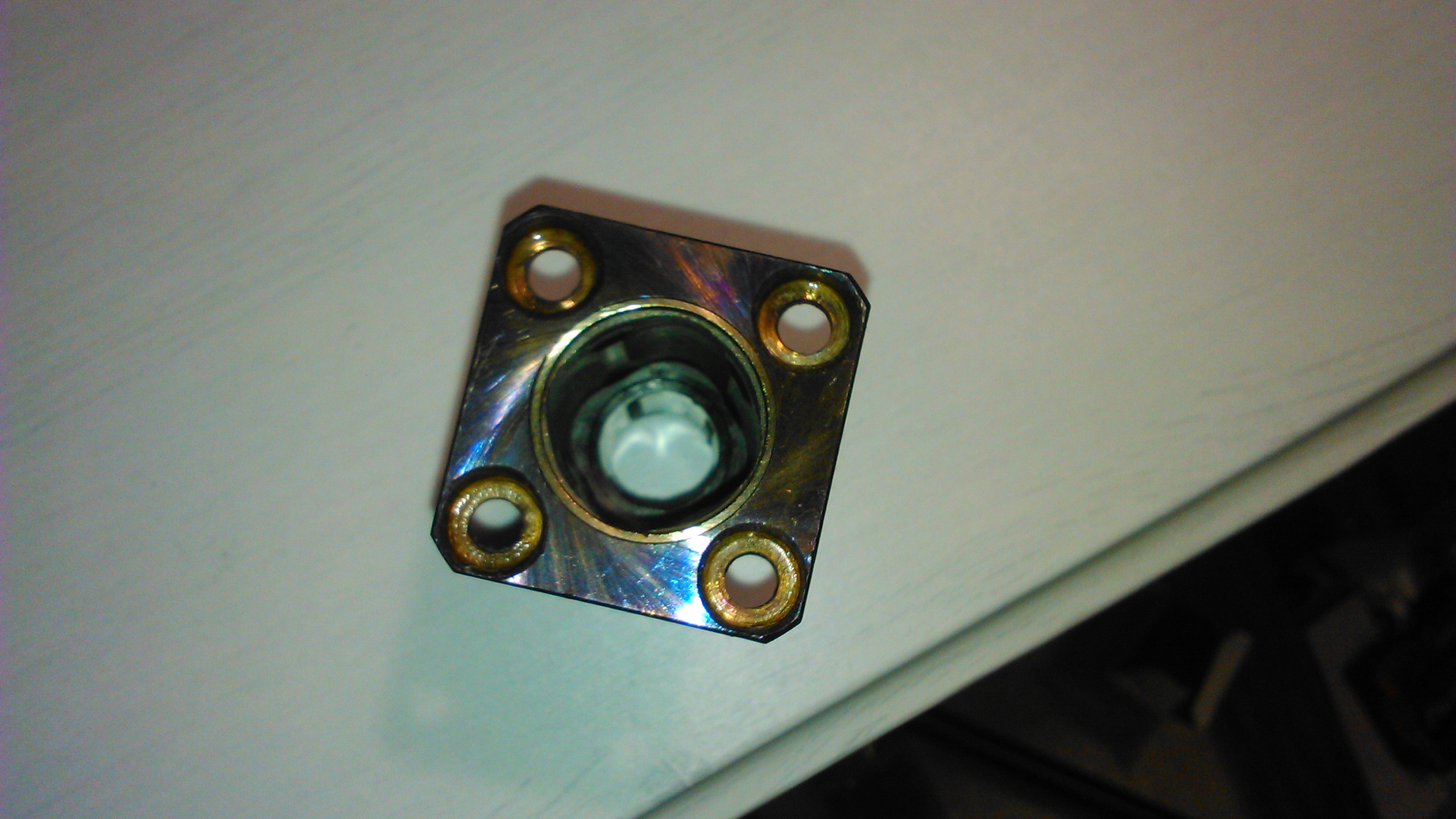

Видимо только мне так повезло, подшипник оказался с развернутыми на 45 градусов дорожками шариков, а точнее был неправильно установлен фланец.
Пришлось полностью разобрать и собрать правильно.
Оказалась не всё так страшно

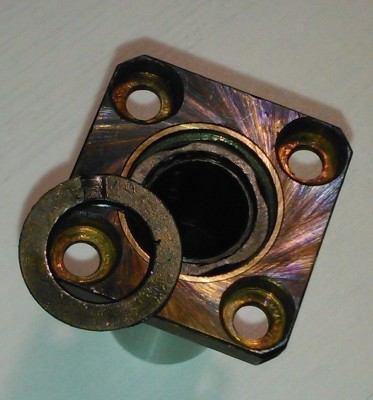

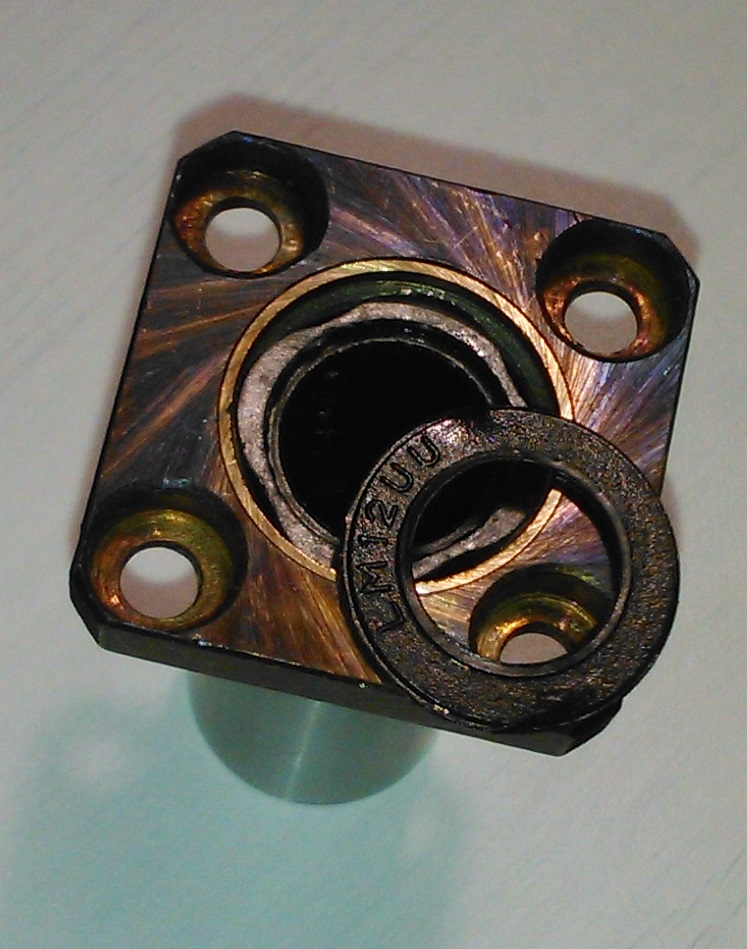

Снимаем стопорные кольца с торцов, аккуратно, чтобы не порвать сальник

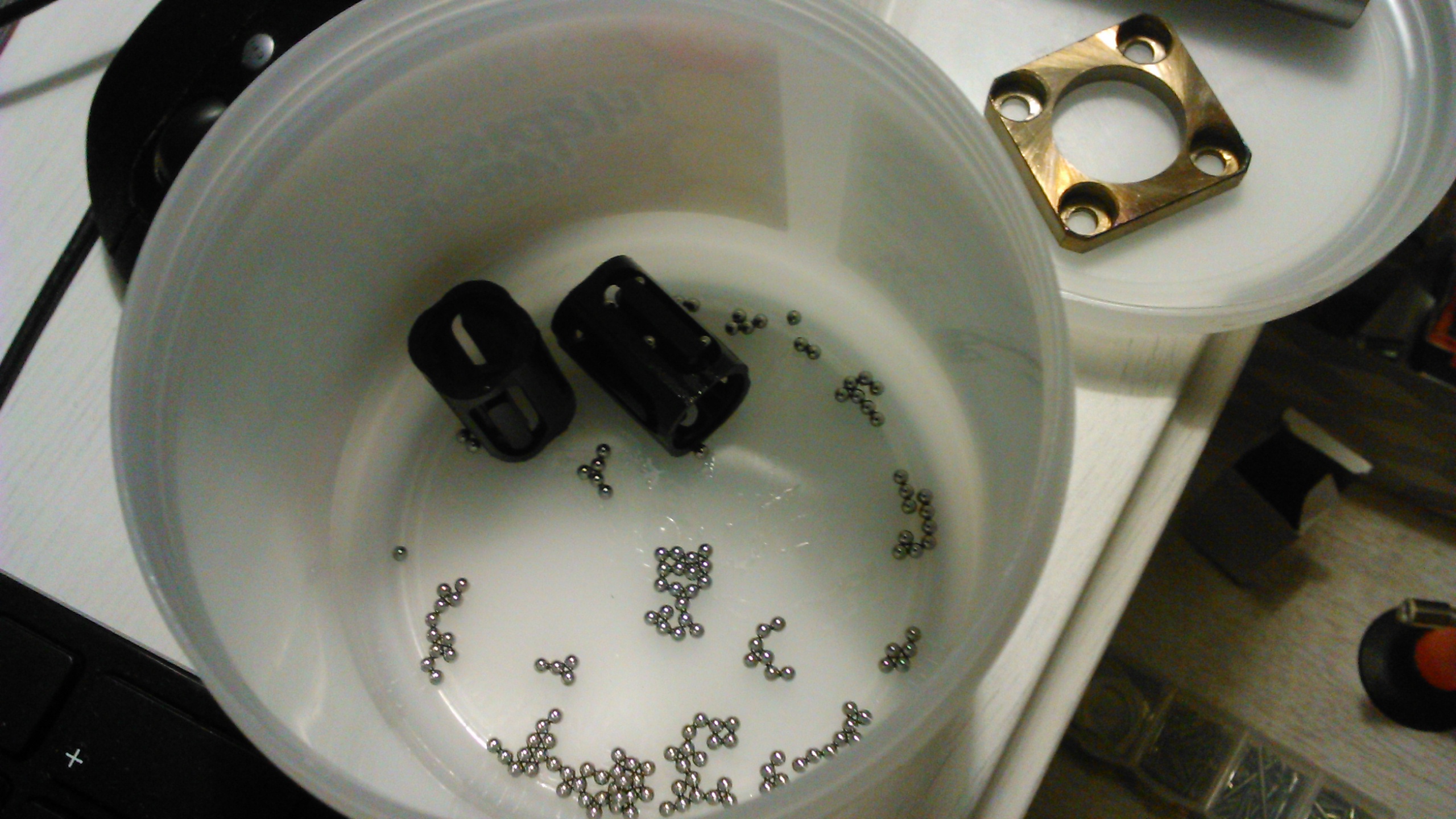

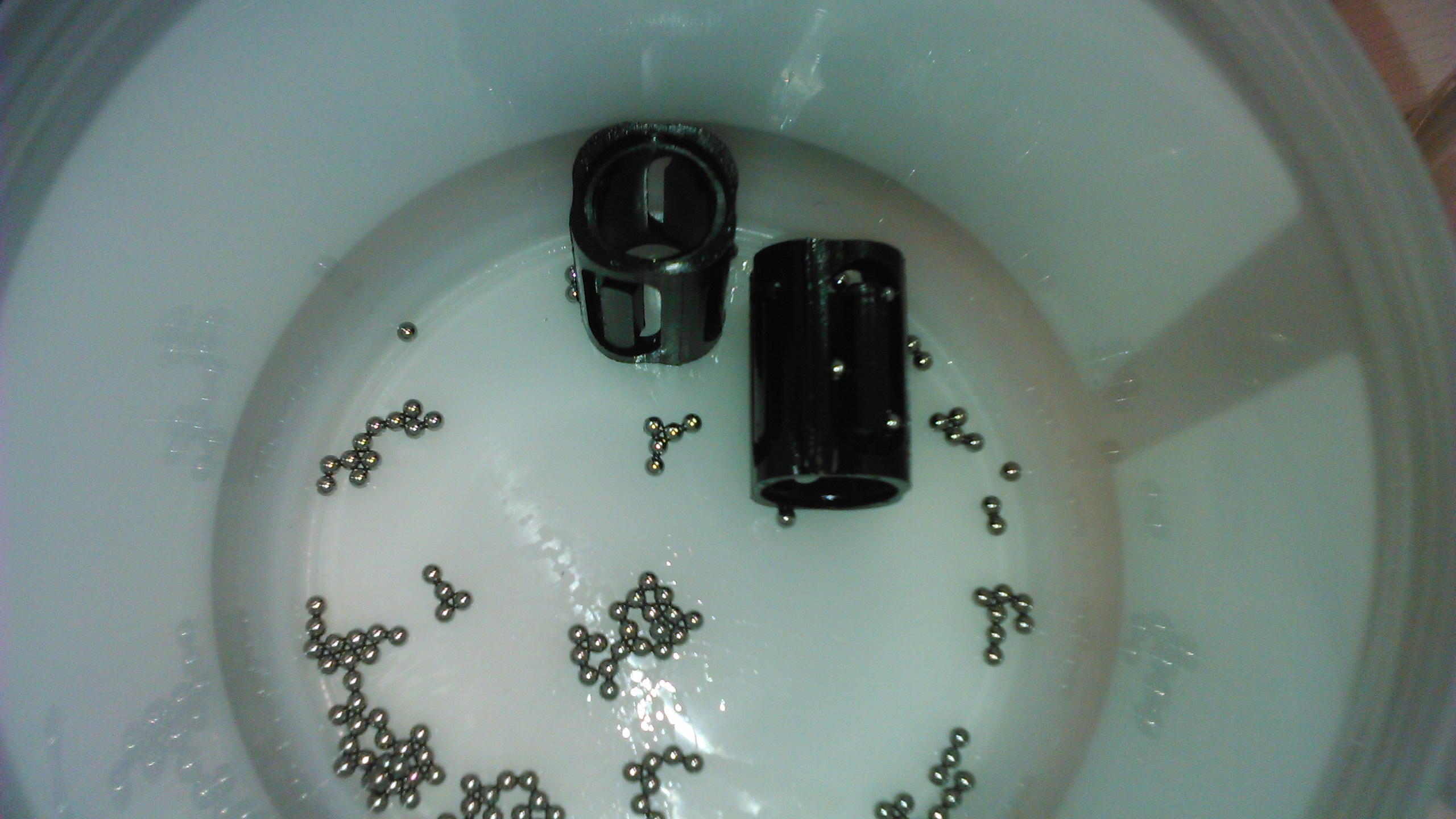

В баночку выталкиваем содержимое подшипника, два сепаратора и 152 шарика (по 19 на дорожку)

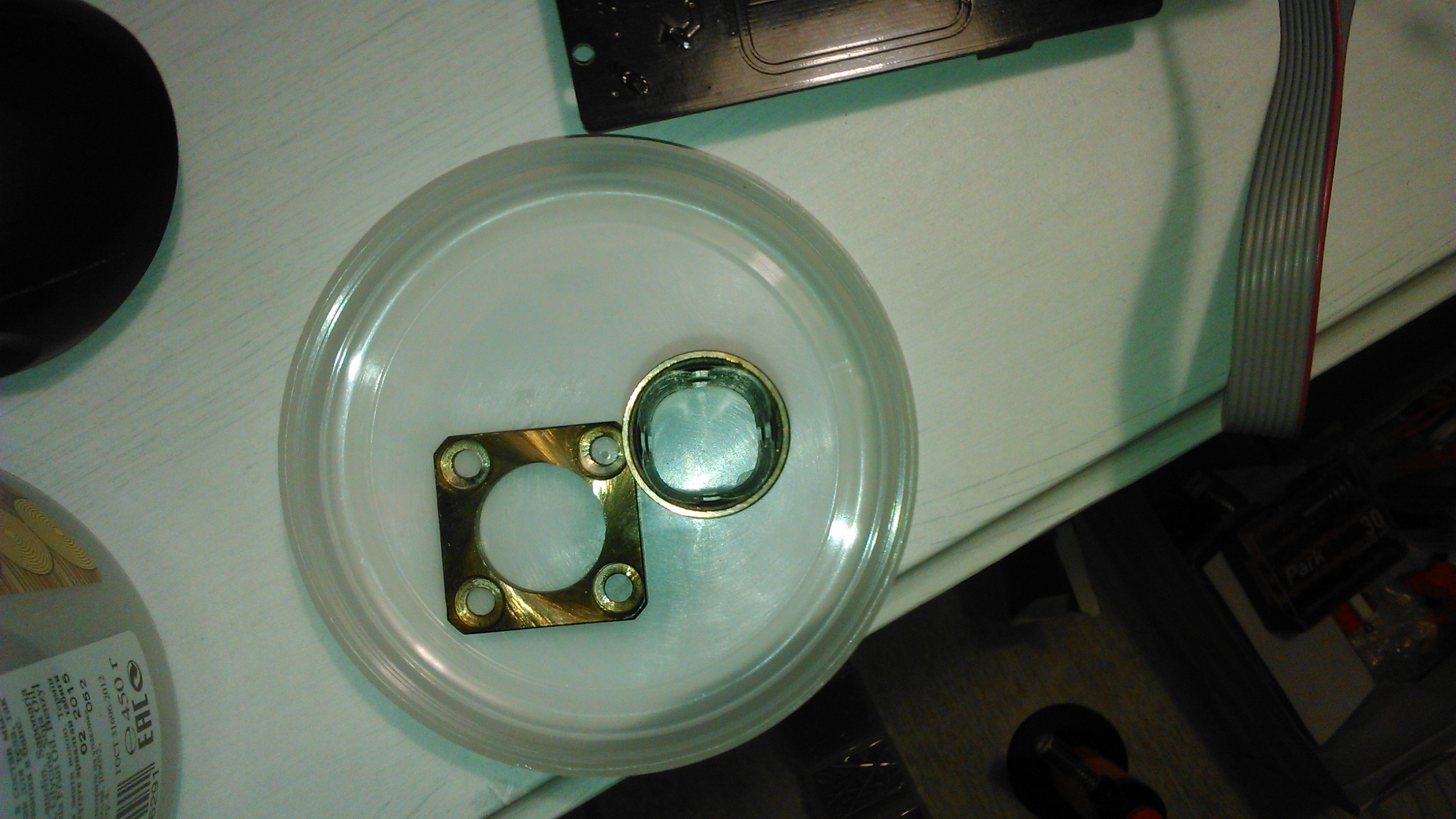

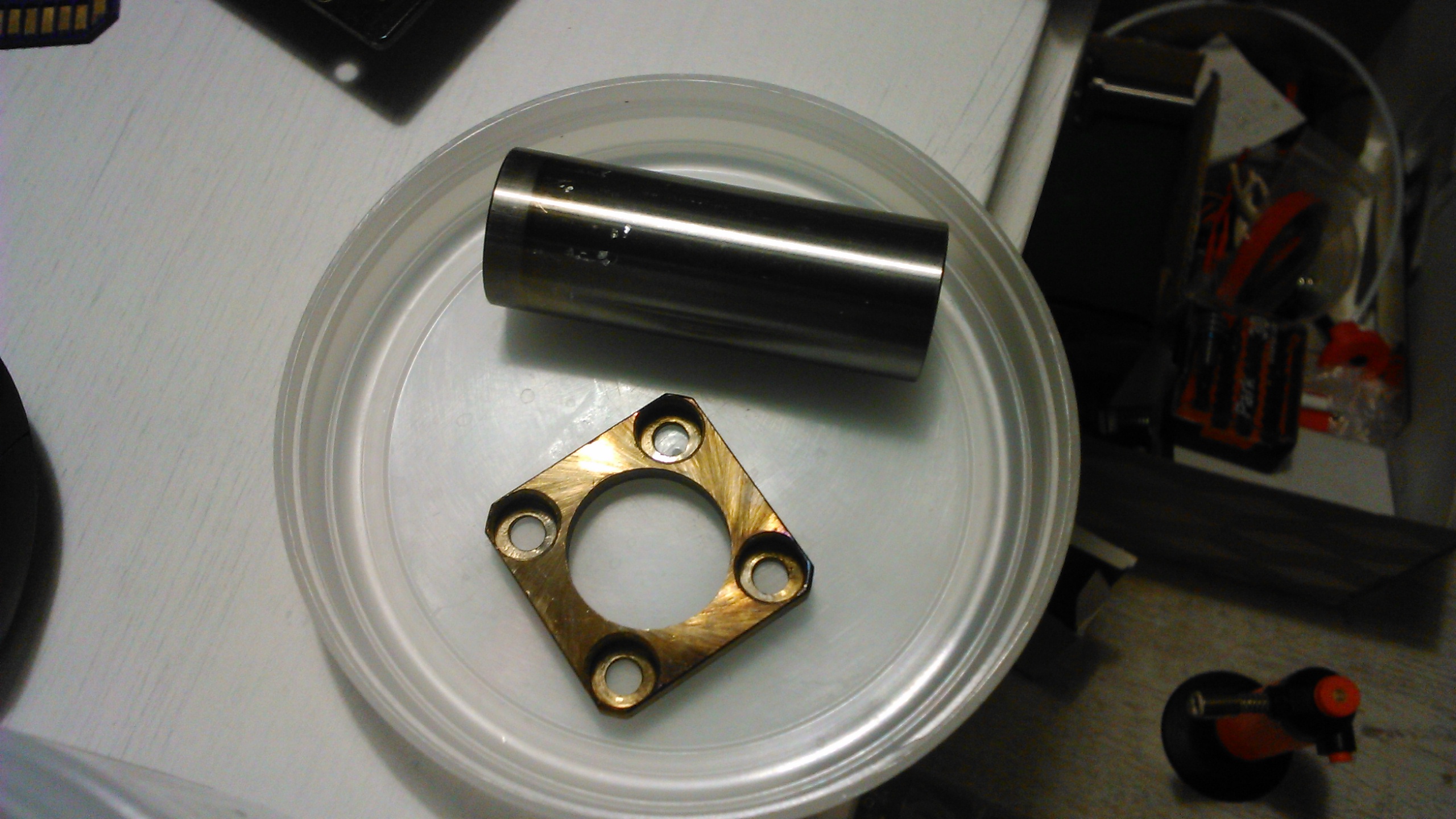

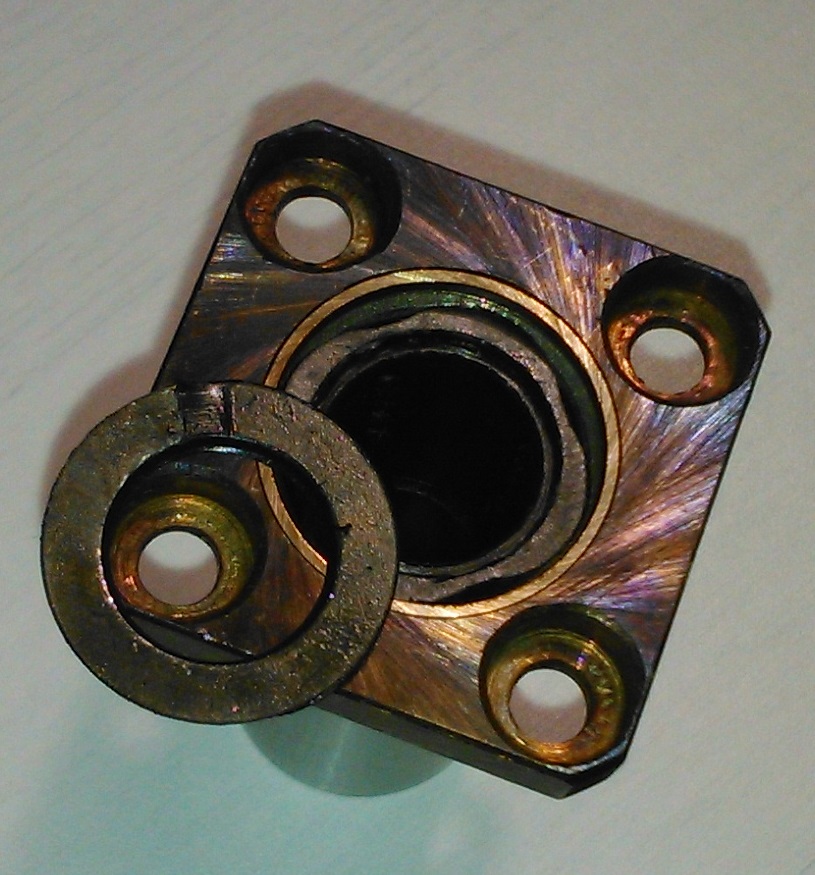

Горелкой нагреваем фланец и аккуратно сбиваем его с обоймы подшипника. Алюминиевая болванка хорошо подходит что бы стучать по фланцу. Для обоймы пришлось поискать подходящего диаметра упор, нашлась направляющая от принтера 21мм диаметром.

Собирать еще проще. Хорошенько нагреваем фланец, кладем его на ровный лист железа и быстро вставляем обойму подшипника (перед этим примерив и нарисовав метки для правильной установки)
Собираем внутренности предварительно разложив шарики по количеству, в укладке шариков помогает синяя изолента
Вставляем сепаратор в обойму примерно на 2/3 и заправляем шарики. Заклеиваем кусочком изоленты. Когда все шарики на местах потихоньку вдавливаем обойму с шариками, изолента легко отлипает.

Не видел как выглядят настоящие подшипники с фланцем, возможно там фланец и обойма подшипника одно целое и не может быть таких проблем, как и многих других с дешевыми подшипниками )))

Хорошая статья, спасибо полезно.

Пришли мне рельсы 9мм китайские, при смене направления подзаедают, и сальник у них к рельсе совсем не прижимается. Надо попробовать разобрать. Может и сальник новый напечатать из раббера или из резины вырезать.

Добавлю еще картинку и интересный документ про подшипники.

https://yadi.sk/i/QQ1jnJ6-jwk5n

Добавлено спустя 1 минуту 54 секунды:

modman писал(а): Может и сальник новый напечатать из раббера или из резины вырезать.

Сальник может и не нужен, а вот пыльник да, и можно его из войлока вырезать

icehardy писал(а):

modman писал(а): Может и сальник новый напечатать из раббера или из резины вырезать.

Сальник может и не нужен, а вот пыльник да, и можно его из войлока вырезать

Именно сальник, что бы в коретку масло закачать (или иную смазку, пока что не разобрался чем смазывать).

icehardy писал(а):Видимо только мне так повезло, подшипник оказался с развернутыми на 45 градусов дорожками шариков, а точнее был неправильно установлен фланец.

Не понял в чем суть проблемы. С фланцем подшипники обычно на вертикальные оси берут. Какая тут разница как там шарики внутри расположены? Я вот в свои LM8UU внутрь так вообще не заглядывал ни разу при установке.

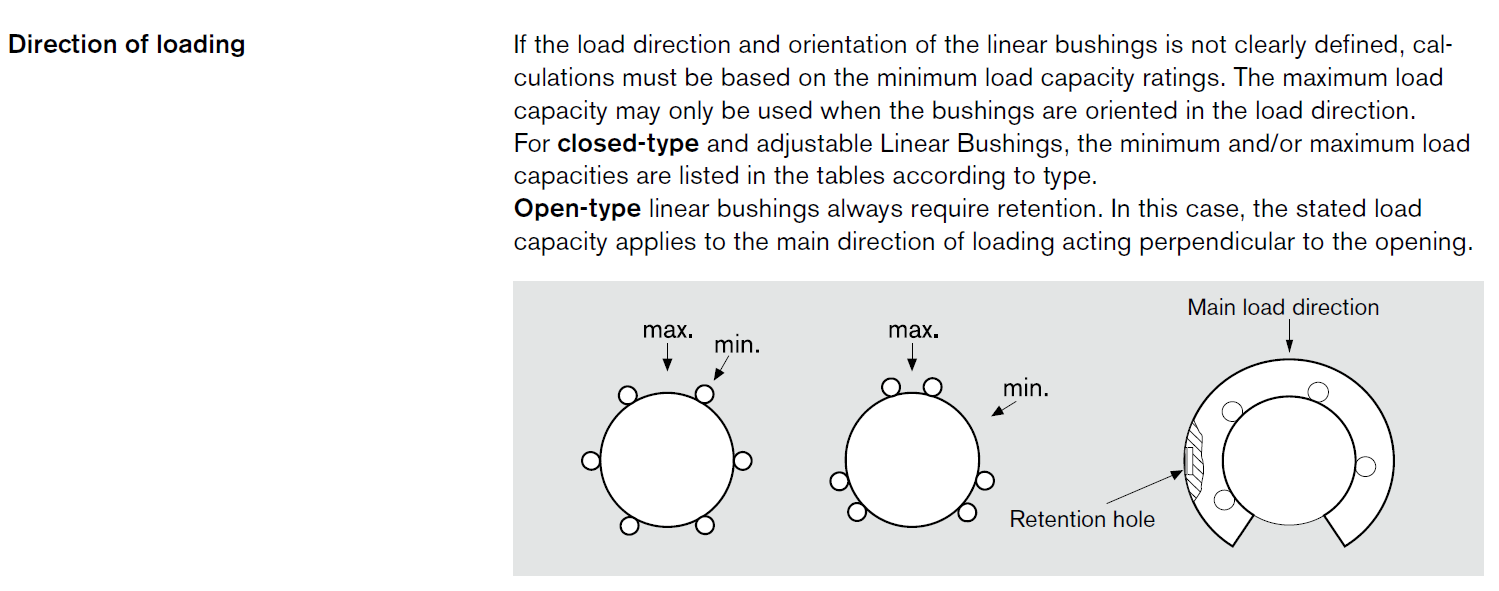

Последняя картинка дает ответ на вопрос
хоть вертикально, хоть горизонтально, а нагрузку желательно на два ряда шариков делать
От этого всем лучше, подшипникам и направляющим

icehardy писал(а):Последняя картинка дает ответ

У автора в подшипнике всего 4 дорожки, в нагрузочной способности от положения разница всего в 1.414 раза... что применительно к 3Д принтеру роли вообще не играет, так как у искомого подшипника нагрузочная способность 80кгс на каждый.

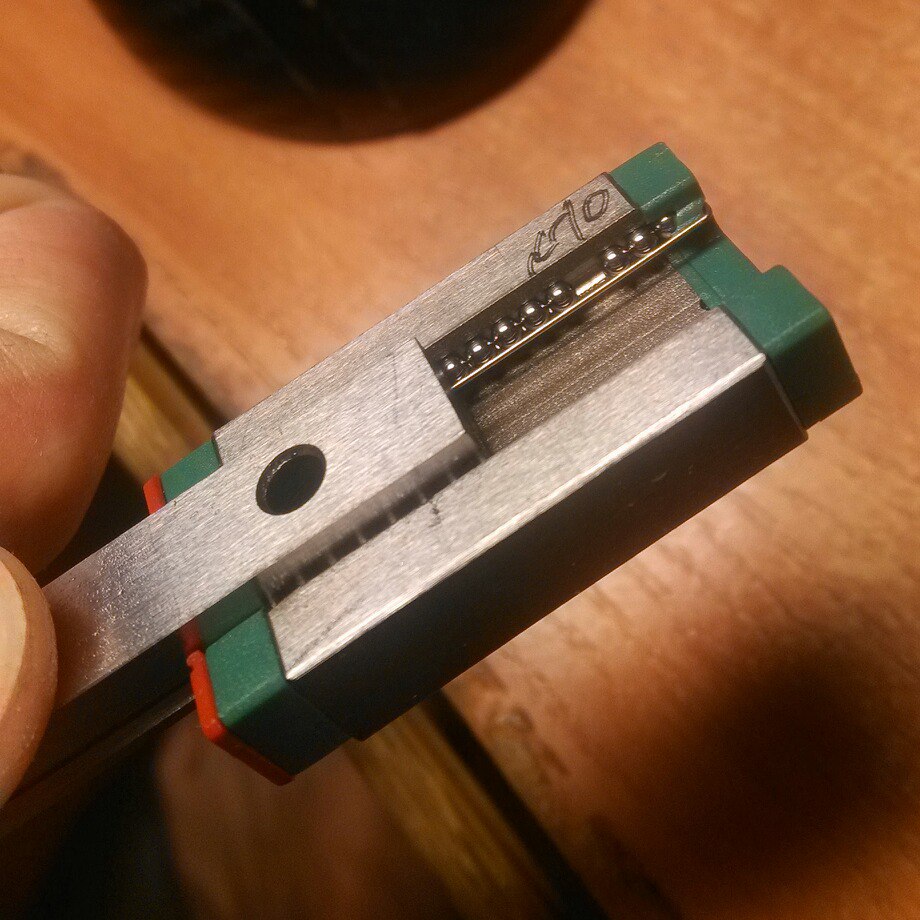

Может немного не по теме, но вопрос по рельсовым направляющим 9мм, это нормально? такой зазор? или это "нехватка" шарика?

И что лучше использовать для смазки? Масло веретенку или густые смазки?

Это нормально зазор должен быть
я густой смазкой мазал, просто показалось так тише будет работать, излишки сами потом выходят и первое время пришлось вытирать рельсы
Перед смазкой промыл очистителем карбюратора и продул компрессором
