Приветствую!

Не работают двигатели, вообще ни один, никаких признаков жизни.
Цвета проводов поставил как в этом сообщении: http://roboforum.ru/forum107/topic13863.html#p296089.
Обмотки прозвонены - целы. усиление питания на драйвере крутил, никакого эффекта. Вольтметром замерял напряжение между ножками (при отключенном двигателе) = около 3 Вольт, если крутить регулировку изменяется. Как подключаю двигатель, с одной ножки сигнал исчезает (со тремя остальными замеряется 0 Вольт).

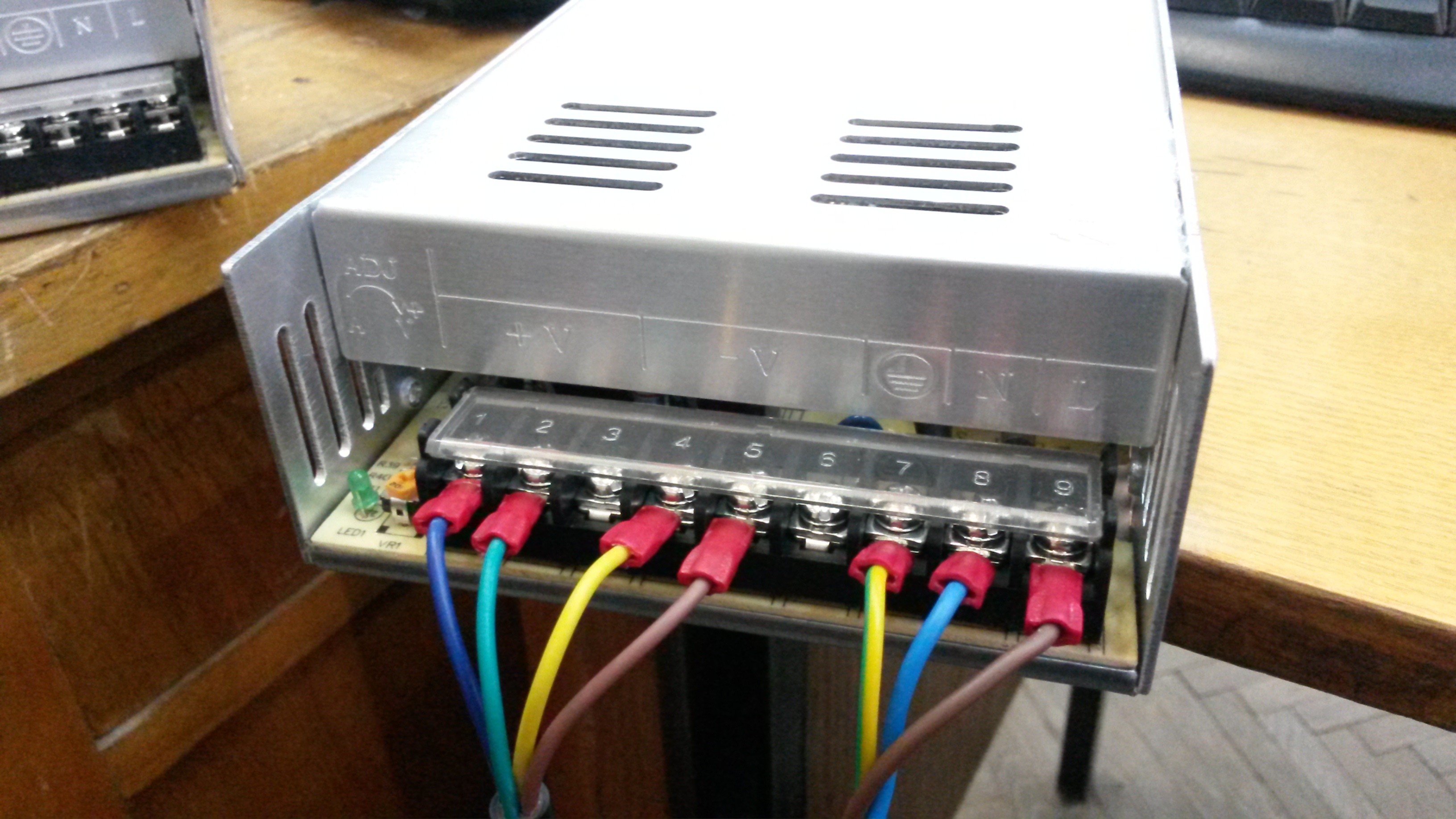

При этом только на внешнем блоке питания (без подключения к компьютеру по USB) тоже не работает, постоянно как в цикле включается выключается Arduino и LCD экран. Экран один раз успевает показать заставку и выключается, дальше просто загораются все кубики, и чем дольше ждешь - тем быстрее происходит.

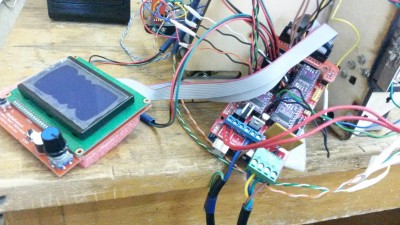

Конфигурация:
Двиагтели: NEMO 17HS8401С
Прошивка: Marlin (актуальная на 11.10.15)
Драйверы: DRW 8825B
Чип: Arduino 2560 ref3
Расширение: RAMPS 1.4
Экран: LCD RepRap Discount Full Graphic Smart Controller

у тебя на драйвере подписаны контакты, и на рампсе тоже подписаны контакты и в интернете на фотках видно как должно быть
что тебя заставило воткнуть драйвера наборот?

Все верно, воткнуты наоборот. Сам понял через час после того как создал тему.
Воткнул так, потому что собирал по инструкции где не указаны какие конкретно драйверы, а ориентироваться указано выло по регулятору напряжения.
Скачал другие мануалы и тогда выяснил.
С ними я разобрался, но появились другие проблемы.

Не думаю что это от моей криворукости.
У меня два комплекта электронных деталей.

На первом (когда решил проблему с драйверами) вообще отказалась работать ось Z. Регуляторы крутил, эффекта никакого, на них двигатели даже напруги не подается, легко проворачиваются рукой. Ось Y же, двигается только вперед, причем на любые команды Repetier-Host, жмешь вперед - едет нормально вперед, жмешь назад, едет нормально, но ТОЖЕ вперед. Провода, обмотки проверены, проверены другие двигатели(аналогичный результат) и драйверы. Брак RAMPS? Прошивка везде одинаковая.
Взял второй комплект (на нем тоже раньше были неправильно вставлены драйверы), на нем ось Z и X работает без проблем.

Вторая проблема, двигатель экструдера на обеих комплектах не хотел работать, драйвера рабочие, при переставлении на другие места двигатели работают.
На первом комплекте с трудом удалось найти положении в котором двигатель экструдера с хрустом и визжанием еле вращается.
Выставил такую же настройку на второй рабочий комплект, гудит и не более. Переставил драйвер на второй с первого с настройкой, заработал, но иногда начинал хрустеть и дергаться, а не ровно ехать. Чуть удалось подкрутить регулировку и заработал нормально пока, выходит даже если драйверы рабочие, то довольно разные. Двигатели осей лучше всего работают если регулировка смотрит вверх (при условии что питание подключается справа), а экструдер, если смотрит в правый верхний угол (45°) - как я понял это максимальная точна настройки напряжения.

Добавлено спустя 1 минуту 50 секунд:
Re: Не работают двигатели и на блоке питания цикл. перезагрузка
Есть ли хороший подробный мануал о настройке шагов двигателей и их скорости в прошивке на русском? Ну или ссылку на вариант на английском.
Принтер сборная солянка запчастей(хоть они и более менее стандартны), поэтому придется самостоятельно изобретать все эти параметры.

Насколько я в курсе при неправильном подключении драйвера шаговика он крайне легко может сгореть.
проверяйте пошагово. воткните 1 дрйвер и 1 мотор на 1 ось и пробуйте с ним меняя драйвера на другие, если все в порядке то меняйте моторы.

1. расчитываешь ПРАВИЛЬНО количество шагов на ММ, вписываешь эту цифру в прошивку.
2. ставишь скорость движения 20 мм/с, регулировку тока на 1/3 от максимума и проверяешь по очереди драйвера.

При неправильном подключении драйверы не сгорели (хотя могли), все работают, двигатели также все работают (переставлял в другие места)

Ось Y неправильно работала (двигалась только вперед на любые команды), джампы под драйвером вытащил, поставил заново и заработало! Какого черта спрашивается? Ведь если джамп один (или несколько) не имел контакта, то это должно влиять только на скорость движения, а не направление. Разве не так?

Ось Z никакие манипуляции не привели в чувство, тогда я обошел эту проблему так:

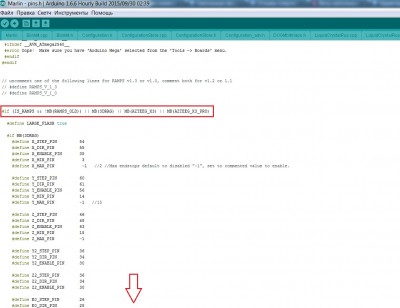

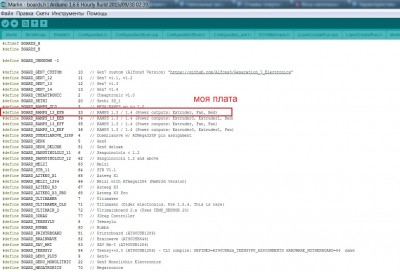

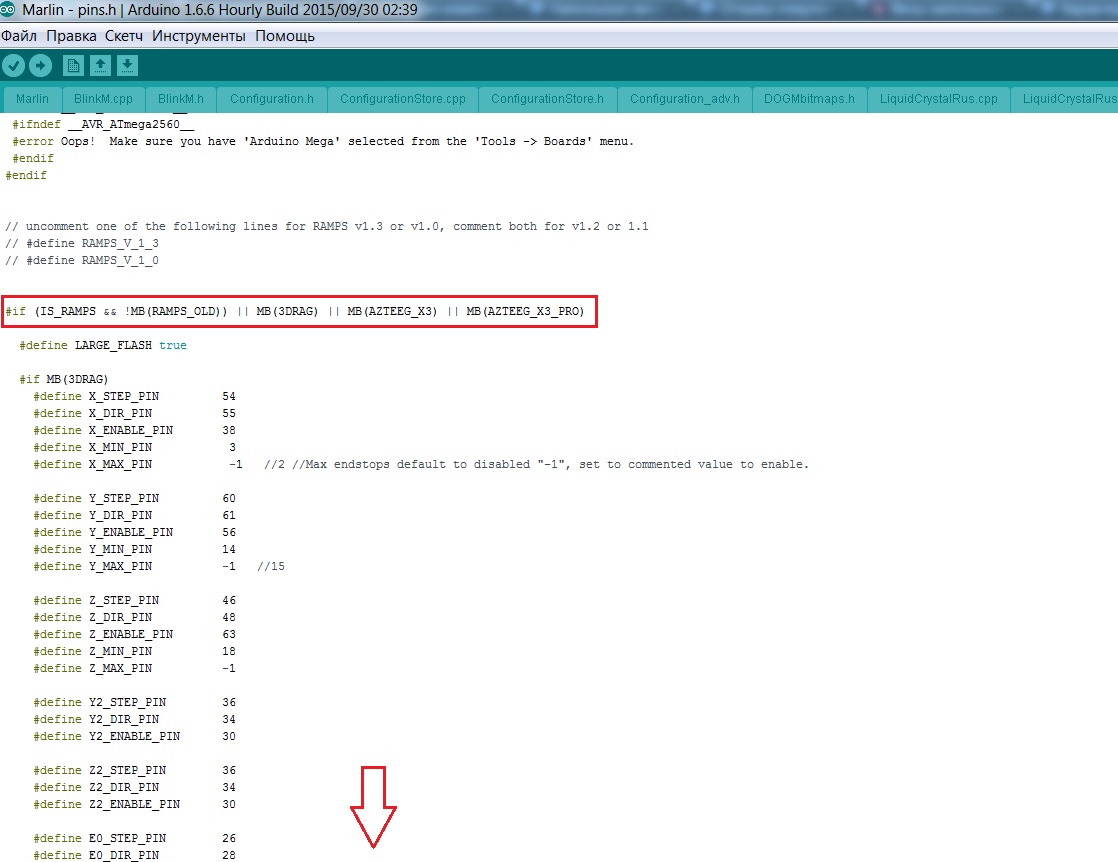

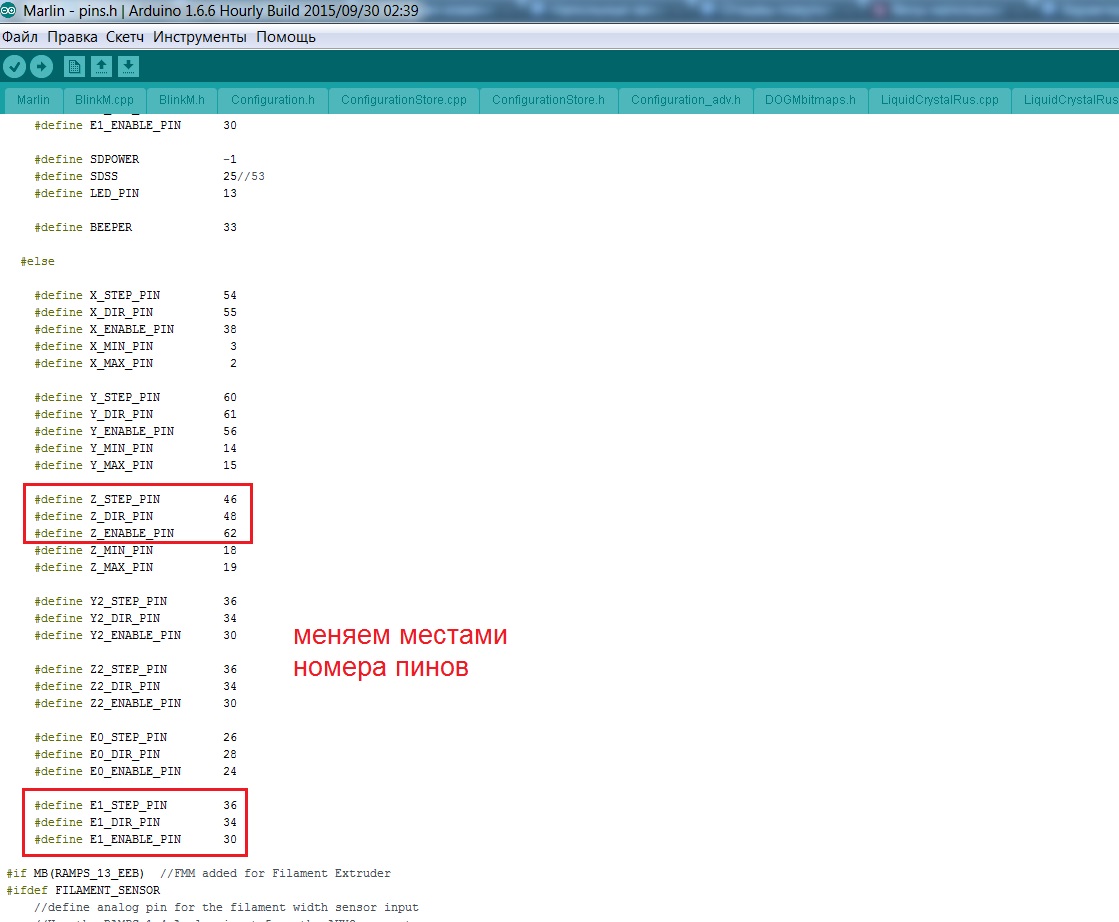

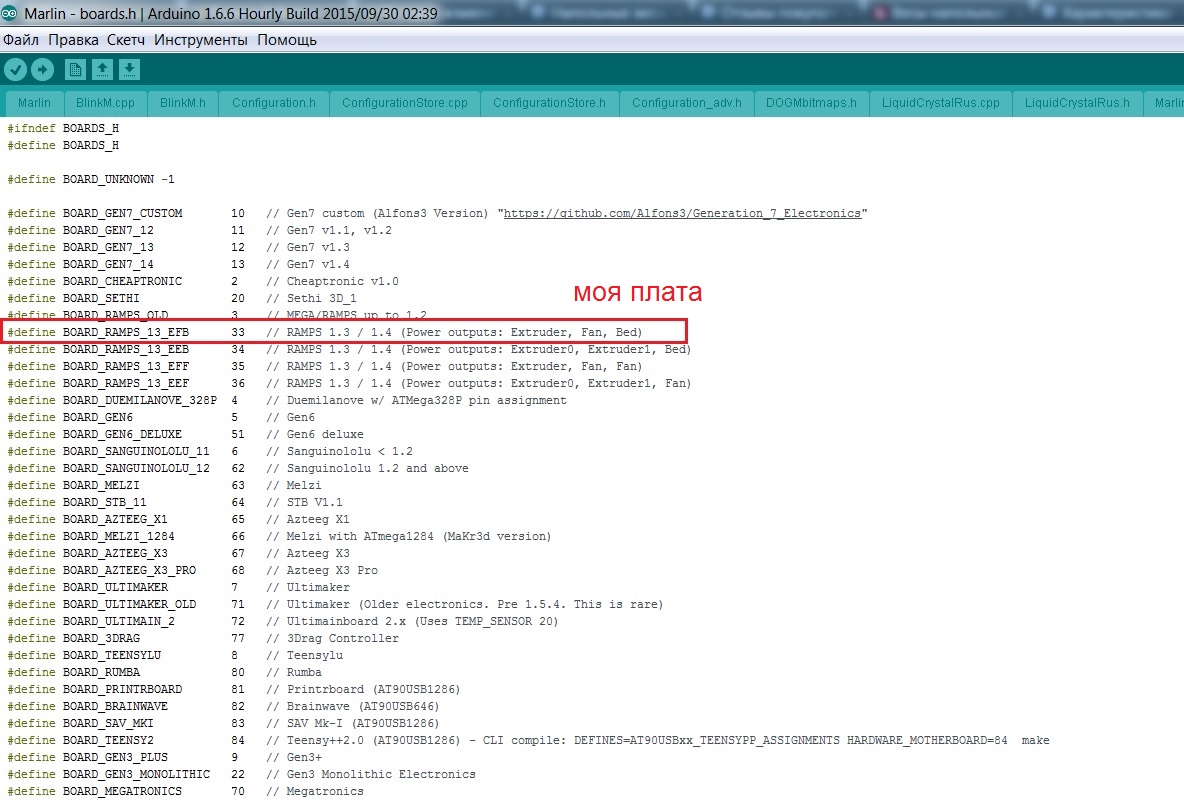

В прошивке в поменял управляющие осью Z номера пинов с места под драйвер оси Z на место драйвера второго экструдера и о чудо! Ось Z заработала (Естественно при переподключении драйвера и оси на место второго экструдера).
