Планирую использовать шкив 2GT16. Не могу найти ни чертежей ни моделей его.
Скажите если я одену на этот шкив ремень какова будет общая толщина или, иными словами расстояние между тылами ремня? Мне нужно щели выпилить, нужно знать расстояние.

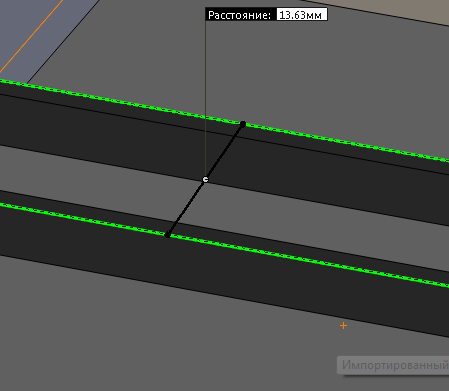

Вот картинка, если непонятно

2 мм, на шкиве 16 зубов.

ремень
http://www.makershop.co.nz/image/cache/ ... x500_0.jpg

вот таблица с параметрами шкивов относительно количества зубов
http://uk.misumi-ec.com/item/10302193470/img/drw_01.gif

Спасибо, вторая картинка отличная, универсальная я бы сказал. Но какая-то запутанная.
Боюсь ошибиться - величина, которая мне нужна, это P.D. ?

померял на своем - размер по наружи 11mm

То бишь, мнения ученых разошлись.
Ну а скажите, если я сделую некоторое пренебрежение, если точка крепления ремней к каретке будет несколько в стороне, то есть если замкнутый ремень будет описывать трапецию, будут какие-нибудь проблемы?

Предусмотри возможность небольшого смещения ролика или двигателя, и добьёшься идеально ровной траектории
Насчет проблем с геометрией при непараллельности ремня и оси движения каретки не скажу точно, но думаю они если и будут то ничтожны

кстати да... Ведь делают же редукторы на ремнях, там параллельностью и не пахнет

Редуктор несколько иное )
Тут ремень если будет тянуть каретку под углом относительно направляющей, то чем ближе будет двигаться каретка к ролику или приводной шпуле, тем больше будет расхождение скорости перемещения ремня и каретки, ну и расстояние кареткой в итоге будет пройдено другое чем ожидалось.
Будут эллипсы вместо кругов и прочие интересности

Вам нужно PD равное 10.19 плюс 2 толщины ремня (1.38-0.75)*2.
Итого должно получиться 10.19+(1.38-0.75)*2=11.45 мм.
