После долгих мытарств с коре и ортодоксами в попытке достичь качества и скорости решил собрать ультимейкер.
Сказано с делано. Для корпуса выбрал два квадрата из квадратной трубы 20х20х2мм соединенные уголком 45мм.

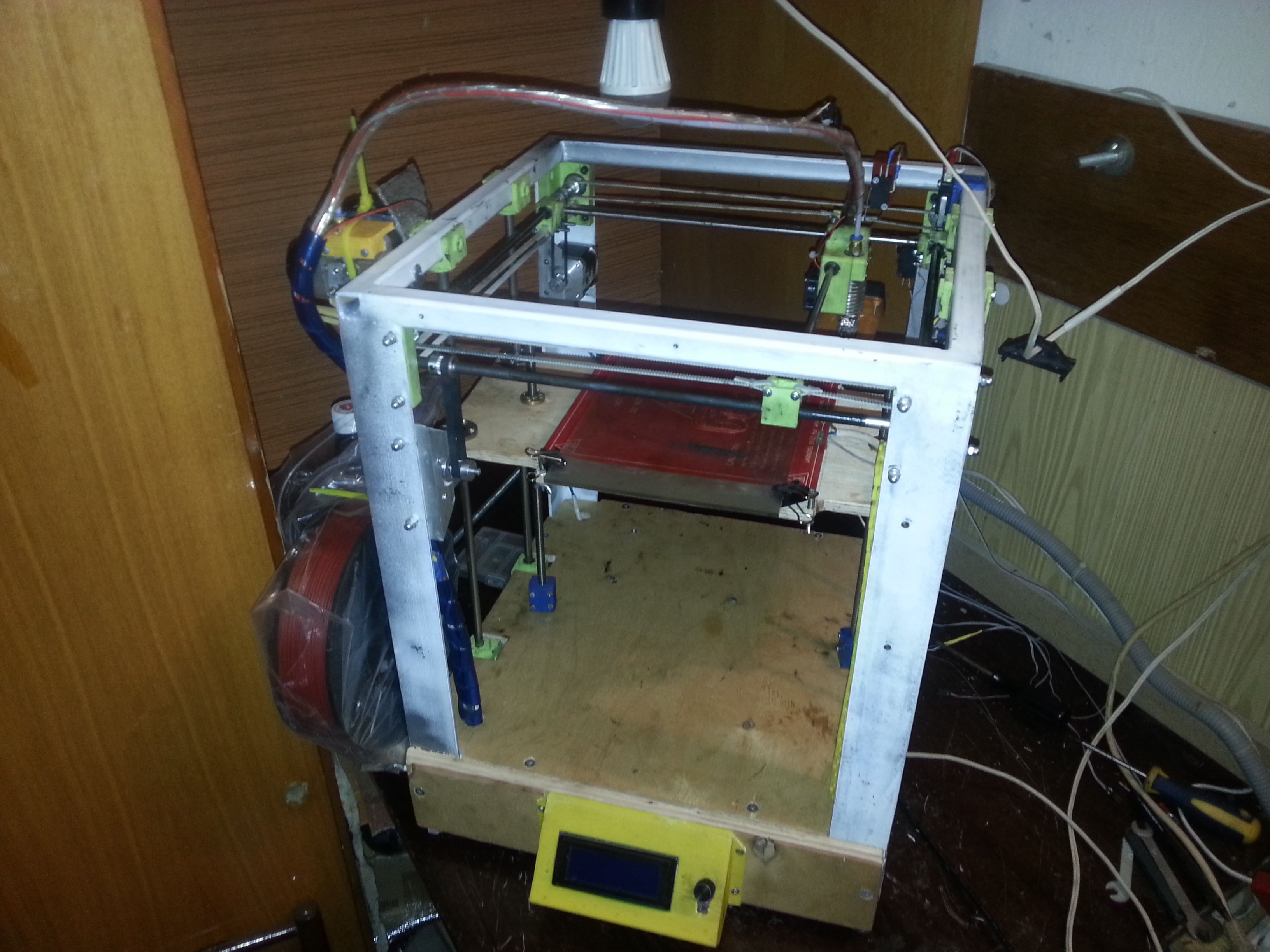

- основные узлы

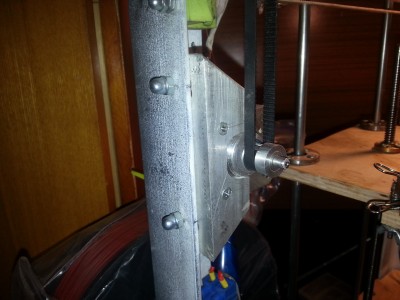

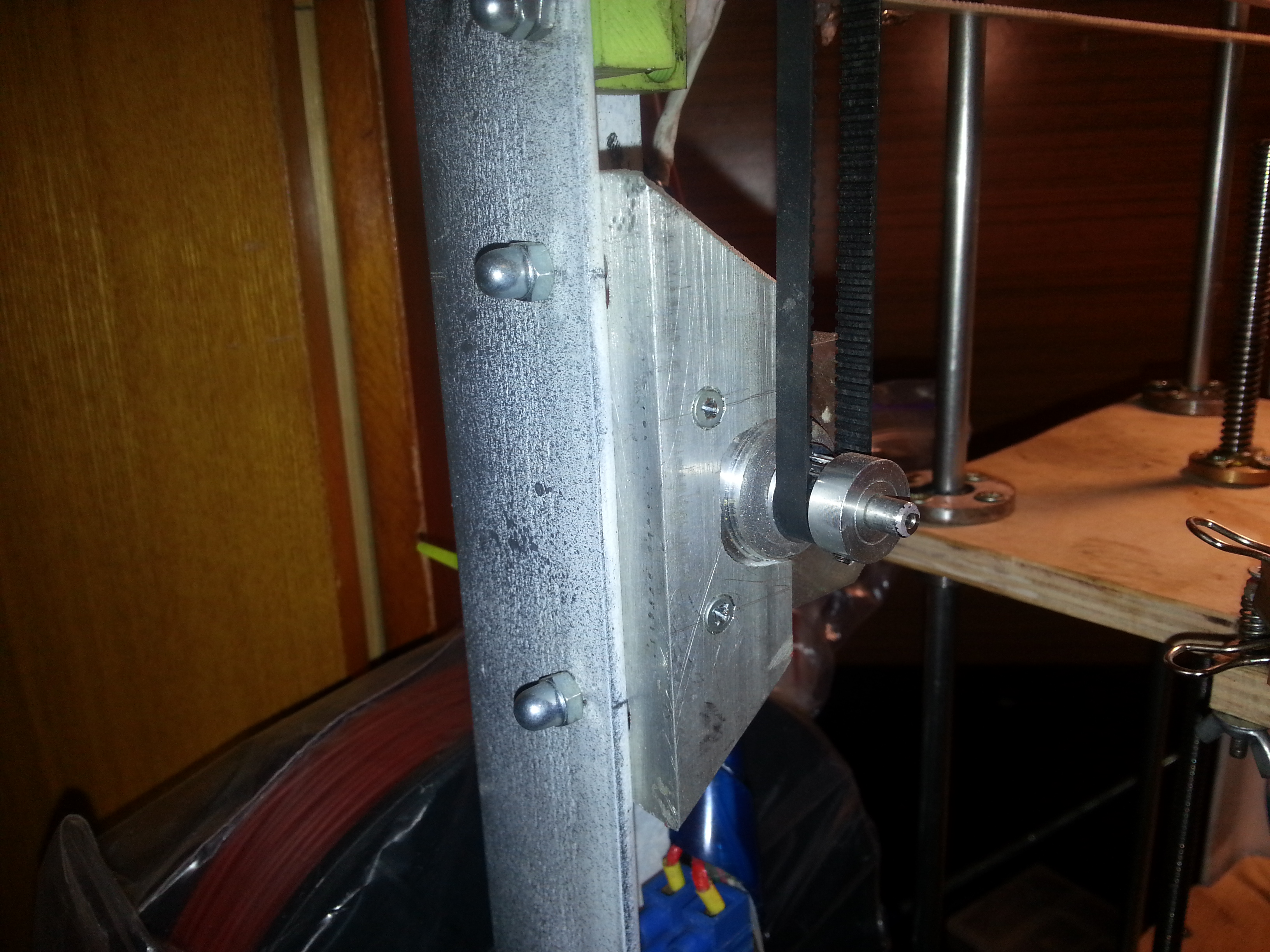

- крепление движка (по запросу нарисую в пластике)
Чем заинтересовал -
1. легкостью сборки и настройки
2. большим количеством разнообразных кареток для головы.
3. скоростью печати
Для сборки необходимо:
каркас
лист фанеры 10мм или толще (под основу стола)
8 валов д8мм (я взял по 400 мм лучше 4 полированых дорогих и 4 дешевых)
2 вала д6мм по 35см а там подогнать по месту
4 медных втулки вместо подшипников 8х11х22
4 LM6UU или два длинных
8 подшипников 608
4 подшипника LMF8UU (с фланцем)
2 винта THSL-300-8D с гайкой
8 шкивов с посадочным 8мм ( я взял MXL - а после увидел статью на 3дмире что GT2 дают более четкую картинку)
2 шкива с посадочным под двигло
5м бухта ремня
2 ремня кольцом (около 200 зубов)
ну и стандартное (электроника):
ардуина , рампс 1.4, драва, столик, экран.... и тд.
Ну и пластик:

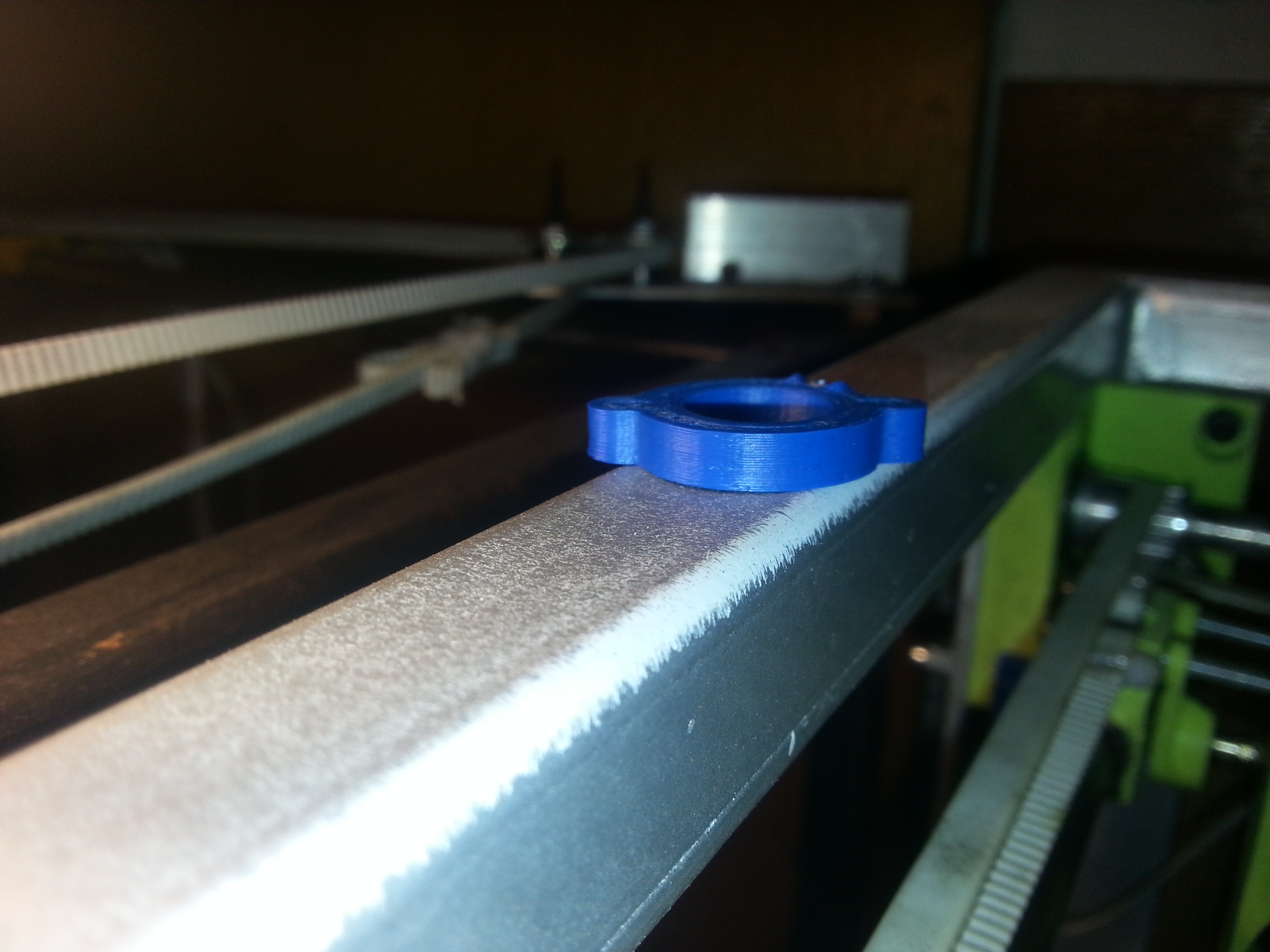

уголок.rar- крепеж валов Х и Y
- (169.98 КиБ) Скачиваний: 0
под болты 4 с круглой головой с возможностью регулировки по высоте (2 простых и две зеркальных)
- серединка.zip
- блок средний ( по 4 шт.)
- (132.14 КиБ) Скачиваний: 0
взято с фингеверсе у alan89http://www.thingiverse.com/thing:212248
- НОЖКА 10.zip
- ножка каркаса (4 шт)
- (235.57 КиБ) Скачиваний: 0
- настройка.zip
- эталонное крепление (2 шт)
- (83.02 КиБ) Скачиваний: 0
- муфта.zip
- муфта Z (4 шт)
- (295.86 КиБ) Скачиваний: 0
- моя под 2 -e3d - 40 fan.zip

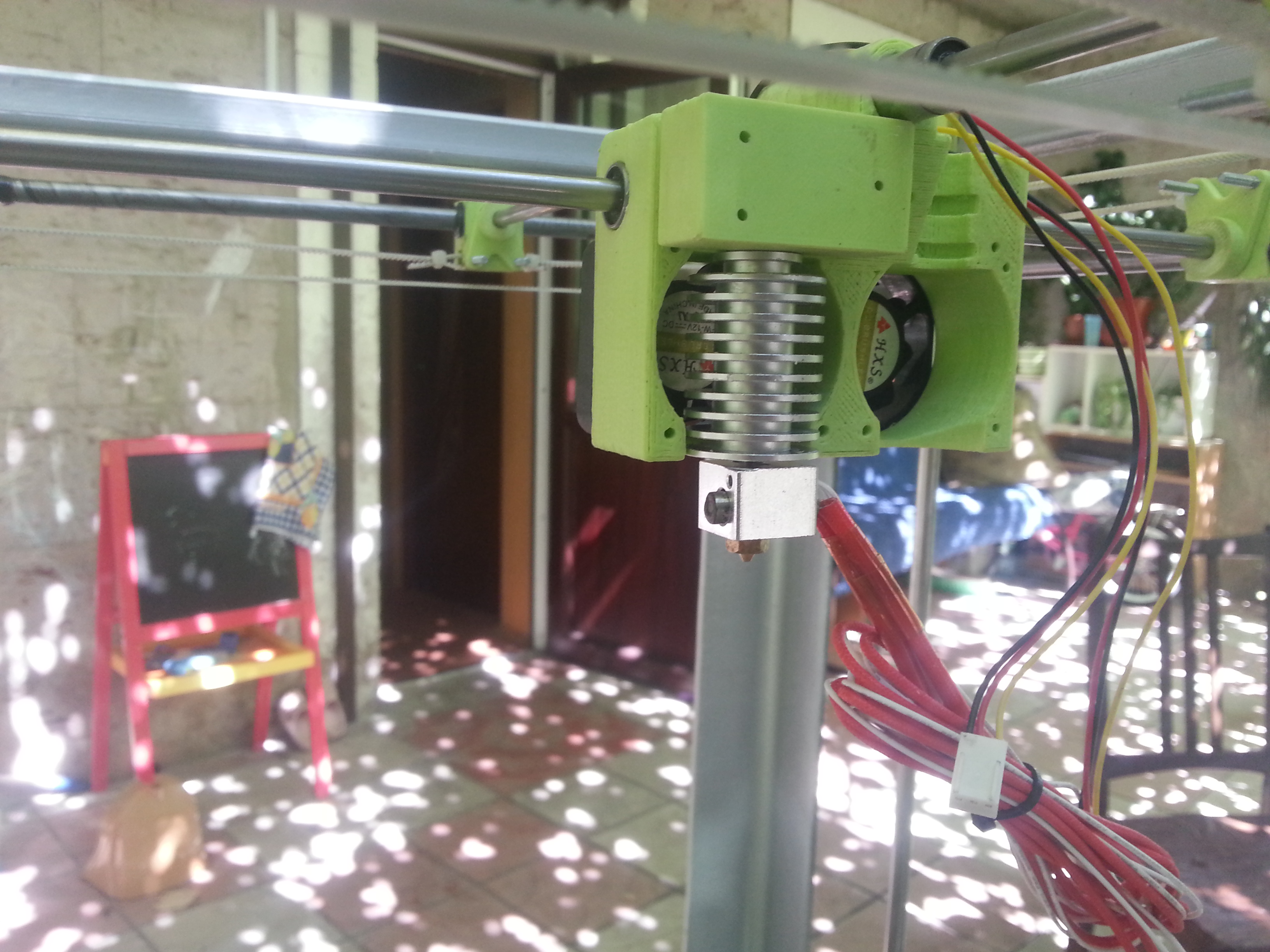

- каретка под два сопла E3D и вентиляторы 40мм без обдува
- (978.09 КиБ) Скачиваний: 0
- крепление вала 8.zip
- крепление валов Z (8шт)
- (122.34 КиБ) Скачиваний: 0
- Endstop.zip

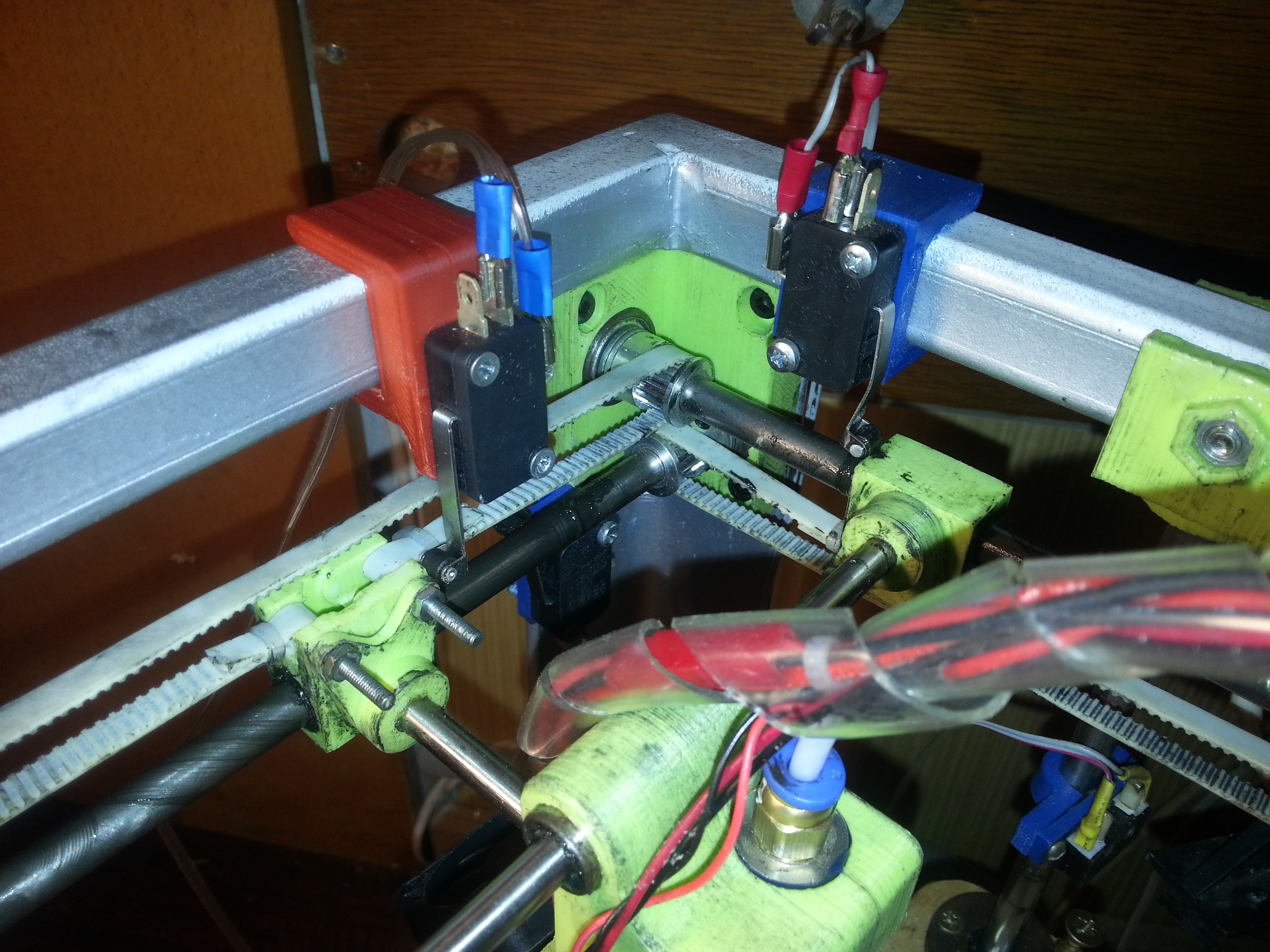

- крепление концевиков (по 1шт)
- (363.12 КиБ) Скачиваний: 0
- EasyUltimakerE3D.zip
- каретка под одно сопло E3D и вентилятор 30мм с обдувом
- (936.38 КиБ) Скачиваний: 0
взято с фингеверсе у fns720http://www.thingiverse.com/thing:147115
еще интресный вариант центральной каретки (для эстететов красоты)http://www.thingiverse.com/thing:992952
В данный момент печатаю головой псевдовулкано на скоростях:
внешний периметр 80мм\с
внутренний и заполнение 120 мм\с
Пока пытаюсь побороть движки чтоб без пропуска шагов двигаться быстрей чем 140мм\с

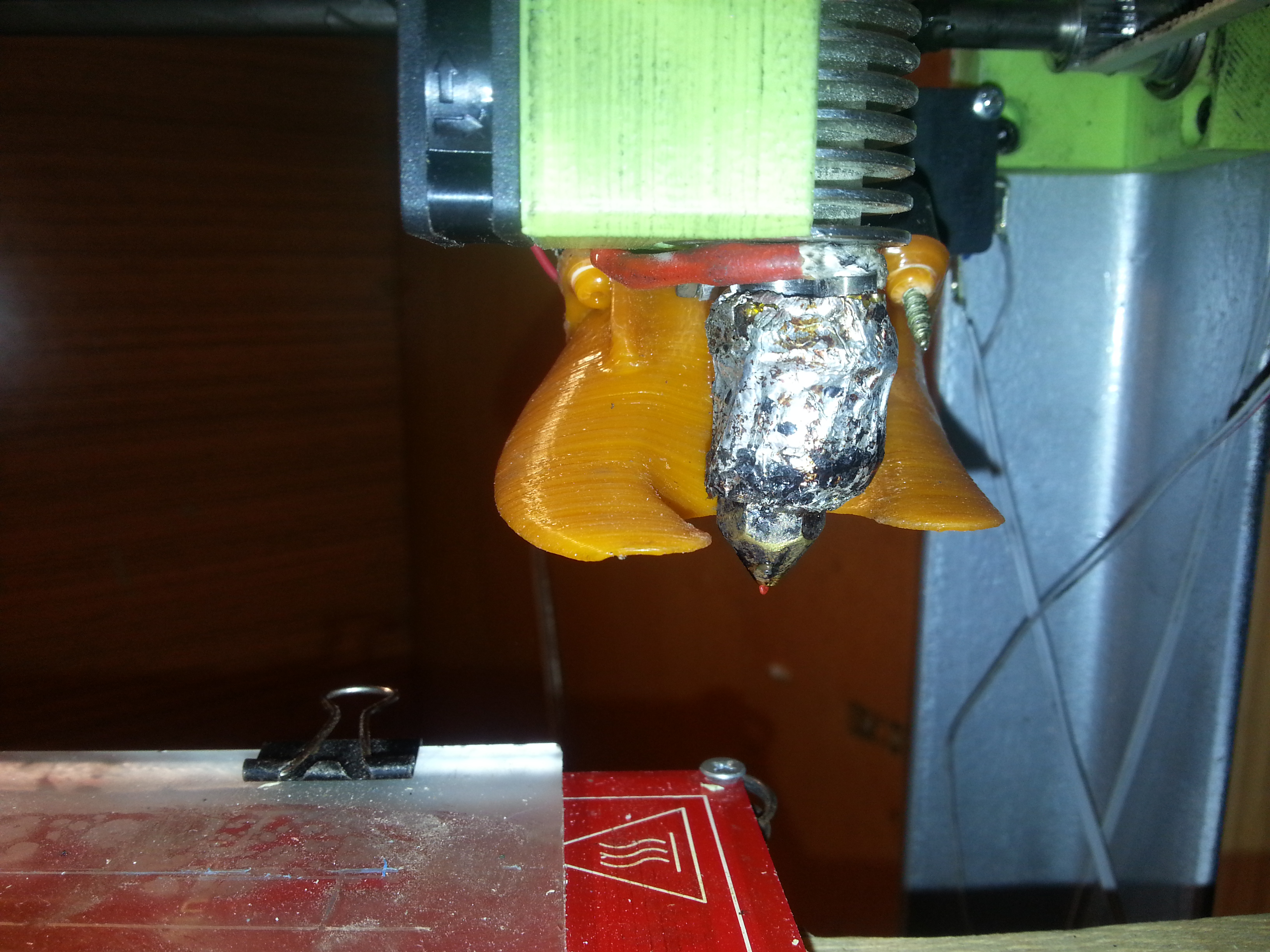

- псевдо Vulcano
Переделан е3д радиатор (тефлон во всю длинну 3х2) и голова - бывший китай с заменой нихрома на стандартный нагреватель.
