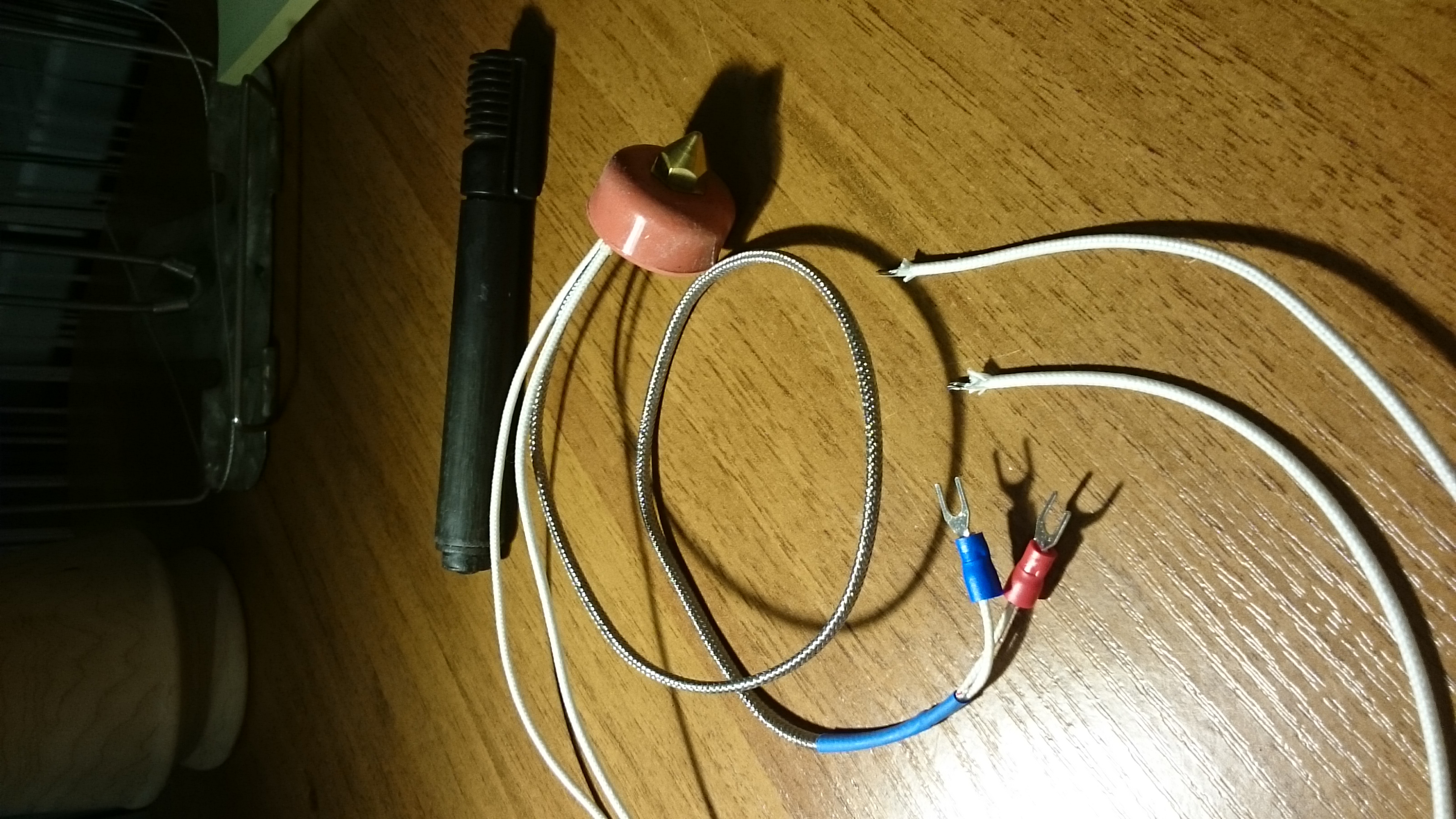

Доброе время суток. Прошу вас помочь мне в подключении экструдера pt-100,а именно как подключить термодатчик к марлину и какие провода термодатчика, сопротивление на одном 4 ома на другом 6 ом.заранее спасибо всем за помощь!

у вас либо ошибка измерения либо не термистр а термопара, что вероятнее всего судя по цветным компачкам (которые ставят на термопару у которой важна полярность)

100% термопара. Разбирать и менять на термистор 100к. Или покупать преобразователь для термопары.

Разбирать жалко ,если честно очень качественно сделано и герметично

Добавлено спустя 2 минуты 3 секунды:
А что за преобразователь? дайте ссылку пожалуйста

http://www.ebay.com/itm/Competitive-New ... 20fd5c32fb
Что-то наподобие этого.

Спасибо большое всем за поддержку!!!! Появился свет в конце туннеля )))

даже с преобразователем будут сложности, надо будет составить собственную таблицу температур для прошивки.
для этого надо уметь конфигурировать прошивку для принтера, иметь градусник которым ты будешь измерять температуру хотэнда для составления таблицы, знать куда в прошивке вставить свою собственную таблицу и знать что куда и как подключено.

наиболее разумный выход это купить обычный квадратный алюминевый нагревательный блок с обычным термистором и стандартным нагревателем.
блок: http://www.aliexpress.com/item/Free-shi ... 78068.html
нагреватель: http://www.aliexpress.com/item/New-12V- ... 54938.html
термистор: http://www.aliexpress.com/item/3d-print ... 93174.html
200 рублей и нет проблем.

Артур1971 писал(а):Разбирать жалко ,если честно очень качественно сделано и герметично

Добавлено спустя 2 минуты 3 секунды:
А что за преобразователь? дайте ссылку пожалуйста

Качественно?? Вы серьезно? Вы его разбирали? Вангую, что термопара там не спаянная, а скрученная кривыми китайскими руками.
Нагреватель тоже из мусора, проще не мучаться а купить нормальный хотэнд.
Я по своей наивности поимел пять подобных поделий от разных продаванов и все они отправились в мусор.
Если вы в Москве, то могу подогнать преобразователь К-тип --> Ramps, поддерживаемый марлином. Буквально безвозмездно, тобиш дадом Ну это, если хотите поэксперементировать))
http://reprap.org/wiki/ExtThermoCouple_1.0 -вот такой.

Myp писал(а):термистор: http://www.aliexpress.com/item/3d-print ... 93174.html

при том что есть шанс 5 штук по 38руб для запаса купить)
