barakuda62 писал(а):Можно компоновку лицезреть сверху

Немного терпения и всё будет

Я планирую область печати делать от 300х300 до 400х400.
А можно ссылочку на рельсы плз?
А то что то прям невкурю как можно с рельсами в 15к уложится. Смотрел цены на них - дорого шо ппц.

Около 50 баксов комплект будет такой как у автора. 3 рельсы и 3 каретки. Не сказал бы, что очень уж дорого.

Scald писал(а):Около 50 баксов комплект будет такой как у автора. 3 рельсы и 3 каретки. Не сказал бы, что очень уж дорого.

Дайте ссылку. По нашим магазам я смотрел, только рельса одна на 360 выходит 900 рублей примерно.

http://www.aliexpress.com/item/Free-shi ... 97519.html
Вот это тот лот, что я покупал себе.

Scald писал(а):http://www.aliexpress.com/item/Free-shipping-for-9mm-Linear-Guide-MGN9-L-300mm-linear-rail-way-MGN9C-H-Long-linear/1901997519.html
Вот это тот лот, что я покупал себе.

И как ощущения? Катается свободно? Не люфтит?

ursus писал(а):Я планирую область печати делать 300х300

Самый оптимальный вариант, даже мой корпус можно увеличить до такого размера без потери жесткости. Больше уже не уверен:(

Diffid писал(а):И как ощущения? Катается свободно? Не люфтит?

Неоднозначные Катается свободно, но на одной рельсе есть люфт небольшой (хз как объяснить направление... как крен у самолета в общем). Это на оси, где экструдер ездит, хотя из-за особенностей конструкции он не заметен совсем. Думаю 2 каретки надо было брать на эту ось. И крепление надежнее было бы, и люфт компенсировать можно.

А скажите, пожалуйста, кинематика H-Bot обязательно должна быть квадратной (т.е. X=Y)?

просто надо правильно указать максимальный ход по осям.

Извиняюсь за назойливость, но в моём понимании максимальный ход по осям и расстояние между роликами это совсем не одно и то же.

Iro4ka писал(а):Или в прошивке Марлин можно где-то настроить размеры XY

Конечно не обязательно, размеры делаем как вам хочется(в разумных пределах).

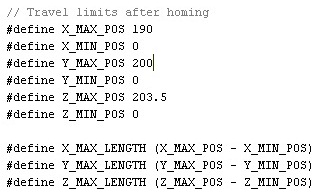

Размеры области задаются в прошивке, пример моего указан на картинке.

Ух ты, а у меня в прошивке нет X_MAX_LENGHT. Это расстояние между чем и чем?

Iro4ka писал(а):Хотелось бы перед проектированием корпуса и всей механики точно знать, будет ли нормально работать не квадратный вариант.

Ни какой тут зависимости нету!!! Любой стол можно задать. Прошивка стандартная ни чего специфичного в отличии от Дельты. Просто нужно разкоментировать строчку "coreXY". Шаги и всё остальное как в классической схеме!

Спасибо!
