Господа дайте совет.
Смотрю я на различные принтеры и вижу, что напрявляющие по оси Х крепятся в основном к противоположным вертикальным стенкам. В этом есть какой то смысл? На мой взгляд, это несколько усложняет сборку и выставление параллельности.

Я собираюсь строить притер так - из профиля собираю раму (параллелепипед), и со всех сторон на него навешиваю оргстекло 3 мм.
Так вот в этой связи вопрос - нельзя ли все 4 алюминиевые опоры направляющих по X и собственно двигатель по Х расположить на крыше (потолке)? То есть я беру оргстекло 500х500 мм, собираю на нем 2 оси, а потом просто переворачиваю и прикручиваю к раме. Для таких размеров какой толщины оргстекло лучше взять, чтобы не ходило ходуном? 5 мм хватит?

Или лучше все-таки крепить направляющие на раме?

кто на ком стоял?) Направляющие по Х в основном крепятся к подвижным кареткам, каковые ездят по Z (менделе-прусоподобные) или Y (corexy, hbot)

corexy, hbot ездит только движок экструдера.

Строю Ш-Бота
Ездит у меня только каретка хотэнда
Движок экструдера на корпусе, боуден в помощь!


Если ты перевернешь стекло и свесишь вниз весь механизм, как ты будешь подавать пластик? совсем неудобно!

holomrn писал(а):corexy, hbot ездит только движок экструдера.

ви таки хочете сказать, что он там ездит сам по себе?)

arkhnchul писал(а):кто на ком стоял?) Направляющие по Х в основном крепятся к подвижным кареткам, каковые ездят по Z (менделе-прусоподобные) или Y (corexy, hbot)

У меня конструкция классическая. В смысле классическая для ЧПУ систем. На жестком основани две направляющих по Х, по ним ездит каретка с направляющими по Y

zheka писал(а):Я собираюсь строить притер так

Если это первый принтер - соберите типовую отработанную модель.
Если это собственная модель то предоставьте общественности модель в любом CAD - чтобы посмотреть да посоветовать.
Для концепта нужны хотя бы наброски чертежей.
А сейчас обсуждается сферический конь в вакууме.

zheka писал(а):У меня конструкция классическая. В смысле классическая для ЧПУ систем.

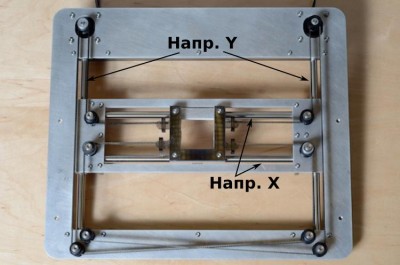

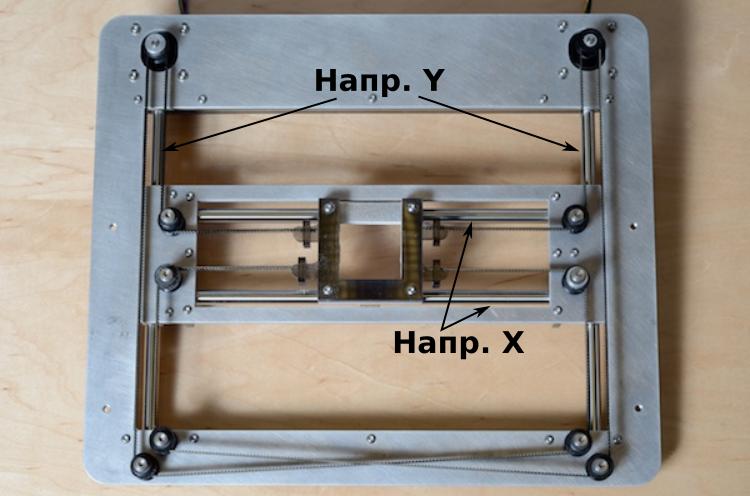

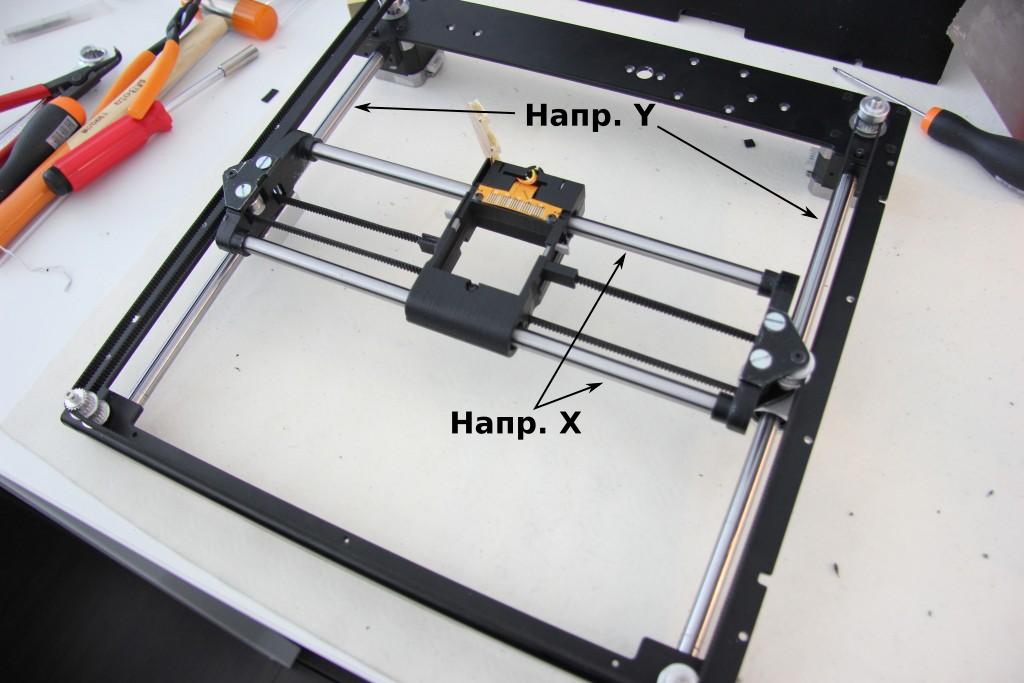

классическая для ЧПУ - это

На жестком основани две направляющих по Y, по ним ездит каретка с направляющими по X

нарисуйте свои оси и покажите, есть предположение, что вы их путаете.

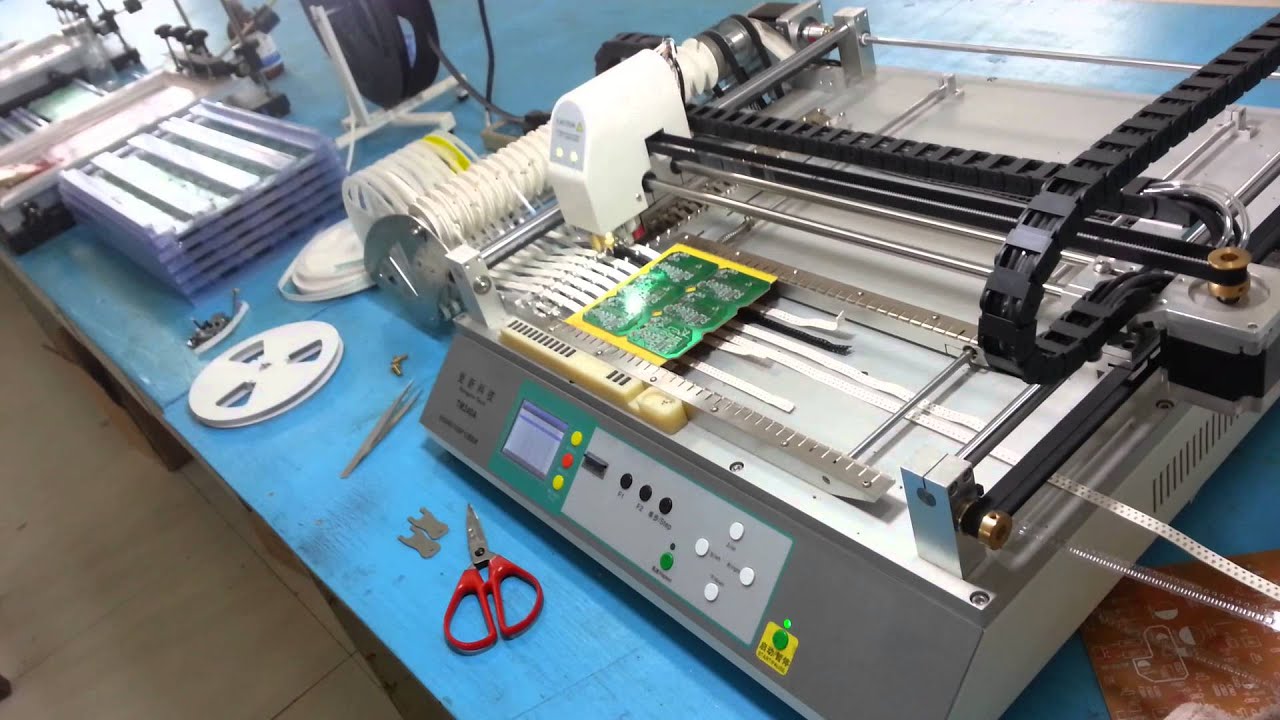

Вот посмотрите на конструкцию одного агрегата http://i.ytimg.com/vi/2hDsy_EeDSA/maxresdefault.jpg

Я хочу сделать фактически то же самое. А после этого перевернуть, так что основание превратится в потолок.

ну да, там жестко закреплены направляющие Y, по ним ездит две каретки с направляющими по X, по каковым уже двигается каретка с инструментом.

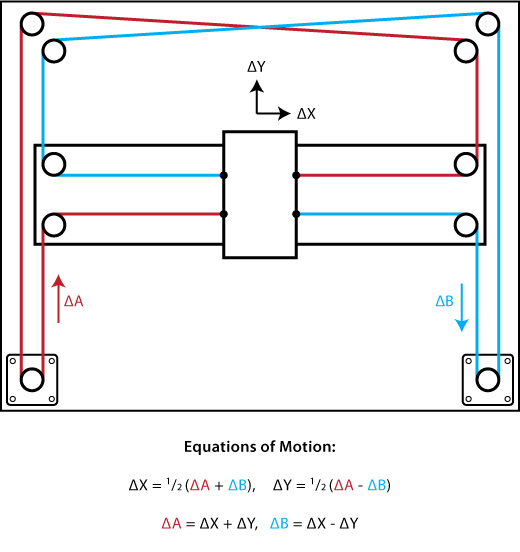

Прицепить и перевернуть можно, но придется придумать, как вы будете подавать к экструдеру пруток. При сплошном основании-"потолке" - предполагаю, что никак. Еще у той схемы большой недостаток- закрепленный на Y каретках (к которым крепятся направляющие X) мотор - он тяжелый и будет препятствовать быстрому перемещению. Во всех популярных схемах принтеров с двигающимся по Z столом двигатели X и Y жестко закреплены на корпусе, посмотрите на corexy и H-bot.

Там моя конструкция и подразумевает окно в потолке.
А насчет неподвижных двигателей и по Х и по Y - сейчас изучу вопрос.

Добавлено спустя 7 минут 38 секунд:
Да... H-Bot - весьма интересный принцип. А какие у него минусы?

zheka писал(а):Да... H-Bot - весьма интересный принцип. А какие у него минусы?

а с чем сравнивать?

zheka писал(а): А после этого перевернуть, так что основание превратится в потолок.

а теперь представьте как контролировать процесс создания принта.
печатать в режиме "вверх ногами", или "на боку", технологически возможно, ограничений нет.
Вот только процесс автоматического старта должен быть отлажен на 99.9% а это не первый и даже не второй собственный конструктив принтера.
простейшая деламинация будучи не замеченной в начале приводит к 100% браку уже после 10-20 слоев.
а как протирать столик ?

дык человек оргстекло хочет, там будет видно.
протирать - да так же, как и все с кроватями на Z - опустить кровать, протереть, домой.

ну и "простейшая деламинация будучи не замеченной в начале приводит к 100% браку" - смотря что печатать. У меня деламинация печатаемой детали в половине случаев приводит к результату "а хрен с ним, так сойдет".
