Добрый день!

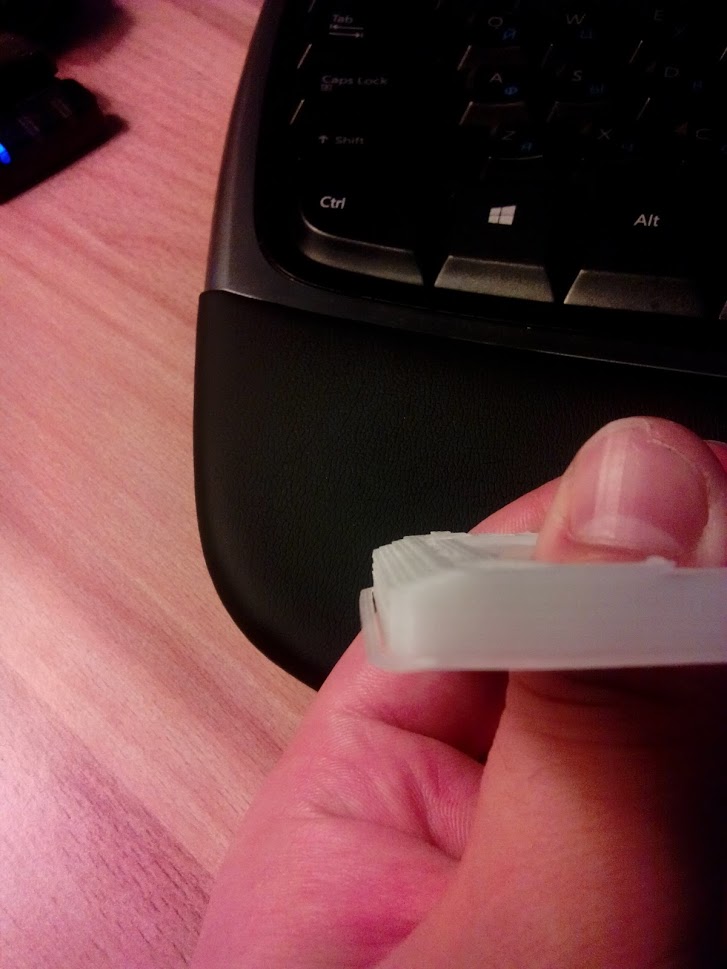

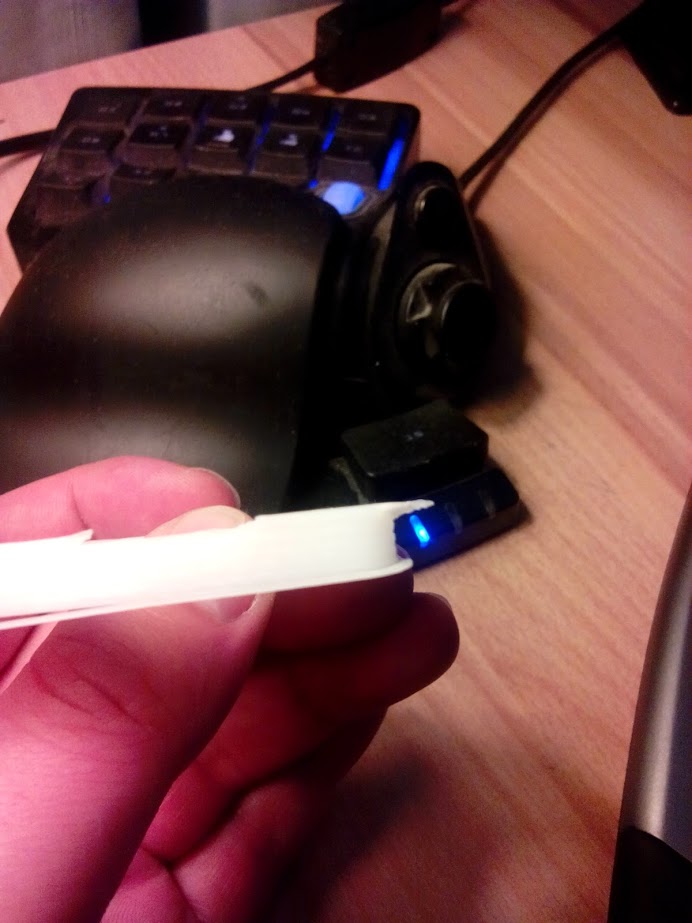

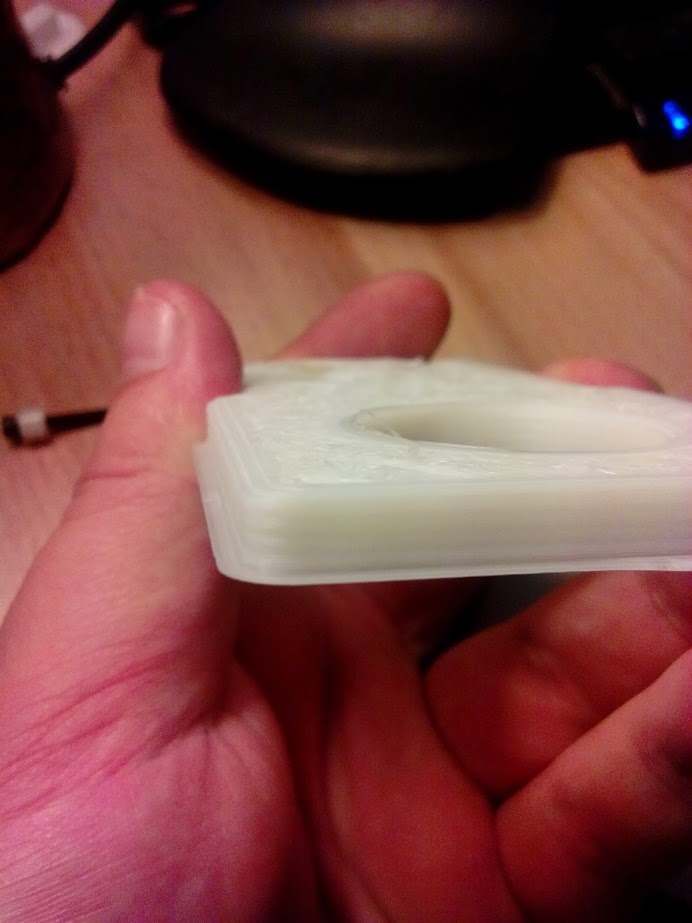

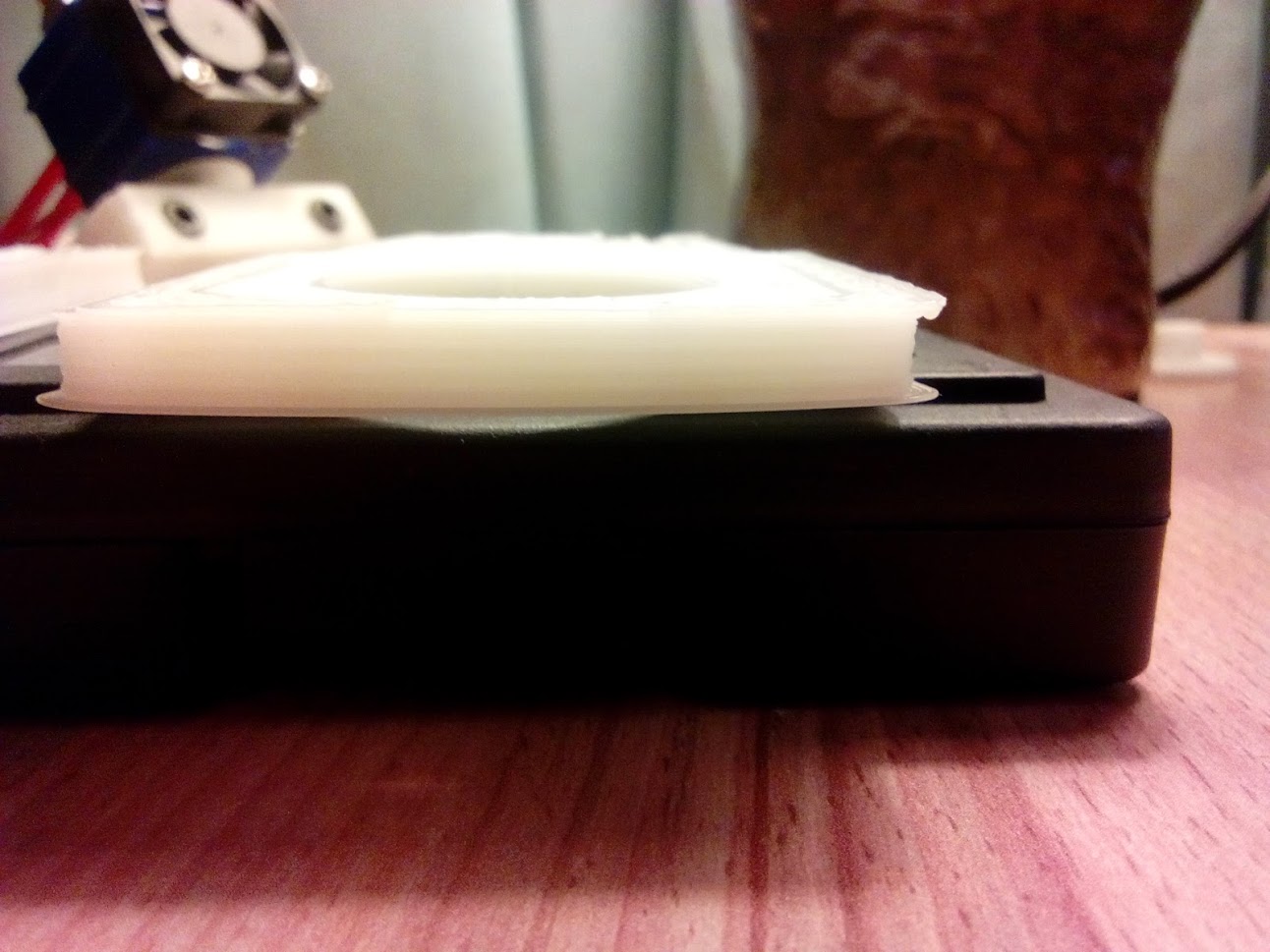

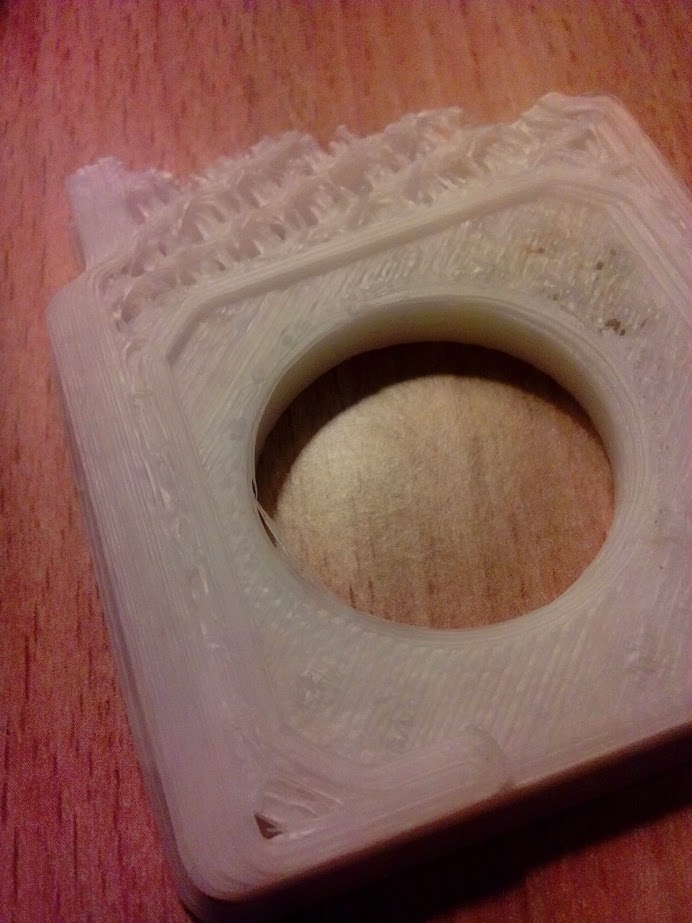

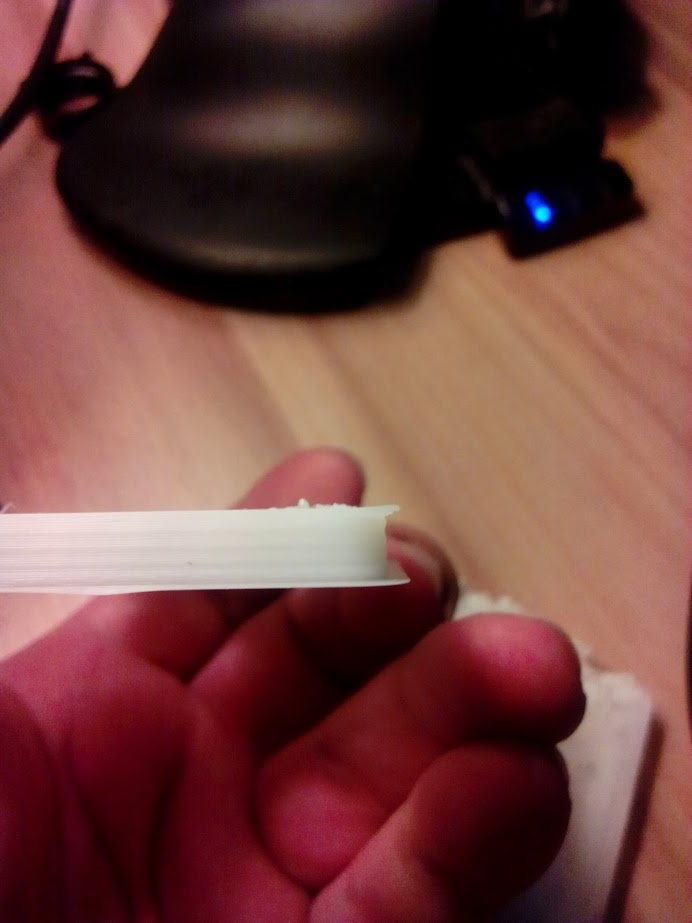

У меня geeetech acrylic i3 RAMPS 1.4. Вчера печатал деталь, достаточно крупную. После часа печати или около того при осмотре увидел, что печать "ушла" по Y оси. Т.е. получилась лесенка, с каждым слоем новым идет смещение по Y.



Первое что я подумал, что что-то с механикой. Сегодня утром проверил, все ок. Решил повторить печать. Предварительно сверив gcode на gcode.ws, чтобы исключить ошибку слайсера. Итого через час на том же месте началась такая же петрушка.


Тут я его остановил раньше..

Прошивка из Development ветки. Баг прошивки?
gcode и stl приложил

P.S. Прошу прощения за качество фото. Фотал на телефон
P.P.S. Извините, в первый раз не те gcode и stl приложил. Теперь правильные

возможно линейные подшибники подклинивают - руками проверить сложно, спасает замена

Каждый раз на одном и том же месте печати? Подклинивало бы рандомно по печати было бы видно и я бы слышал пропуски шагов и т.д. Ничего этого не было.

Печать с подогревом стола идет ?

Для проверки попробуй расположить деталь в другом месте стола по оси Y, это если есть какая то кривизна направляющих или их несоосность
и опять же нагрев стола, расширение может давать какой то перекос основания на котором держится стол и подшипники, в итоге и будет клинить
проверь печать не сразу, а прогрев только стол час примерно, потом печатай

Да, с подогревом.
Я когда печать остановил сразу проверил ход по Y. Ходило хорошо, как всегда. Сейчас попробую откатиться на стабильную версию прошивки и повторить

как вариант - отсутствует z-lift при перемещениях и на некоторой высоте начинает цеплять за элементы уже напечатанные из за вибраций кровати при перемещении (ось Y подтверждает эту версию).
ну или еще может иметь место перегрев драйверов

Собственно когда сегодня утром запускал еще раз я слетил за печатью. Не слышал пропусков шагов и задеваний готовой. Температуру шаговиков и радиаторов на драйверах контролировал. Все вроде было ок. Сейчас запустил печать, откатившись на Release ветку. Наблюдаю

Добавлено спустя 1 час 14 минут 46 секунд:
В общем со Release (d0648345ba15d055401c9f636f2c1a3eac67ca10) такая же фигня один в один. На том же слое начинает смещаться. Сейчас стол остынет, оторву покажу фотки. Проверял температуру шаговиков и драйверов, все ок, холодные. Т.е. ошибка все-таки в прошивке или в gcode

Скорость печати уменьшите и попробуйте, скорее всего подшипники заедают и происходит пропуск шагов.

Я бы слышал. Я радом стоял снимал. Могу выложить видео но на телефоне качество не очень. Ничего и не видно. Видно что печать ушла. Но не особо видно что она с каждым слоем уходит и уходит. Т.е. печать слоя идет нормально, в этом режиме Y ось постоянно ходит. А новый слой начинается со смещением

P.S. Пропуски я бы точно услышал бы, потому как доводилось слышать.

значит однозначно снижать скорость печати, кстати какие параметры скоростей и ускорений в прошивке?

Про то что пропуски я слышал, это было давно и все исправлено и было на оси Х. Просто я так написал, что я понимаю как определить пропуски шагов, по характерному звуку.
Это 100% не пропуски. Сейчас отпечатал другую деталь, правда она поменьше будет - все ок.
Мне кажется что-то в получившемся gcode не так и из-за этого глючит прошивка. Думаю если отслайсить другим слайсером (надо бы разобраться с KISS), то все будет ок. Но хочется отпределить причину. Либо Slic3r глючит либо прошивка..

Добавлено спустя 6 минут 37 секунд:
Прошивка собственно вот:
https://github.com/ronindev/Marlin/tree/devel_i3 (Development ветка)
и https://github.com/ronindev/Marlin/tree/release_i3 (Release ветка)

всвязи с чем ветка не официальная ?

Почему не официальная. Официальная, это мой форк, я там храню конфиги))

увидел, да все свеженькое.
значит не в прошивке дело.

Кто разбирается в gcode, можете посмотреть нет ли там ничего странного? Съезжать начинает после 30 слоя. Т.е. 31 уже со смещением
