Принтер на CORE XY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Принтер на CORE XY

Сообщение GreanZen » 18 май 2015, 17:28

Я уже не знаю что делать. Собрал принтер, всё подключено, но не знаю как делать прошивку. Если с температурами и выбором термисторов я ещё справляюсь, то вот как сказать прошивке, что у меня CoreXY вообще не понимаю! :(
Каких либо мануалов я не нашёл, только мол загрузите и будет вам счастье. Сижу вот в отчаянье и не знаю что делать.

Вообще не понимаю, где нужно устанавливать концевик на ось Z.

Прошу помощи, я в печали уже сижу :cry:
GreanZen

Сообщения: 7
Зарегистрирован: 15 окт 2014, 18:40
Откуда: Санкт-Петербург

Re: Принтер на CORE XY

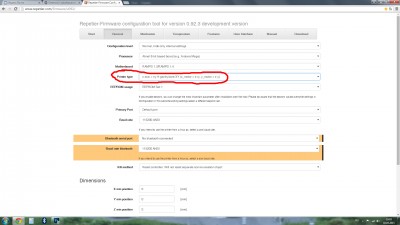

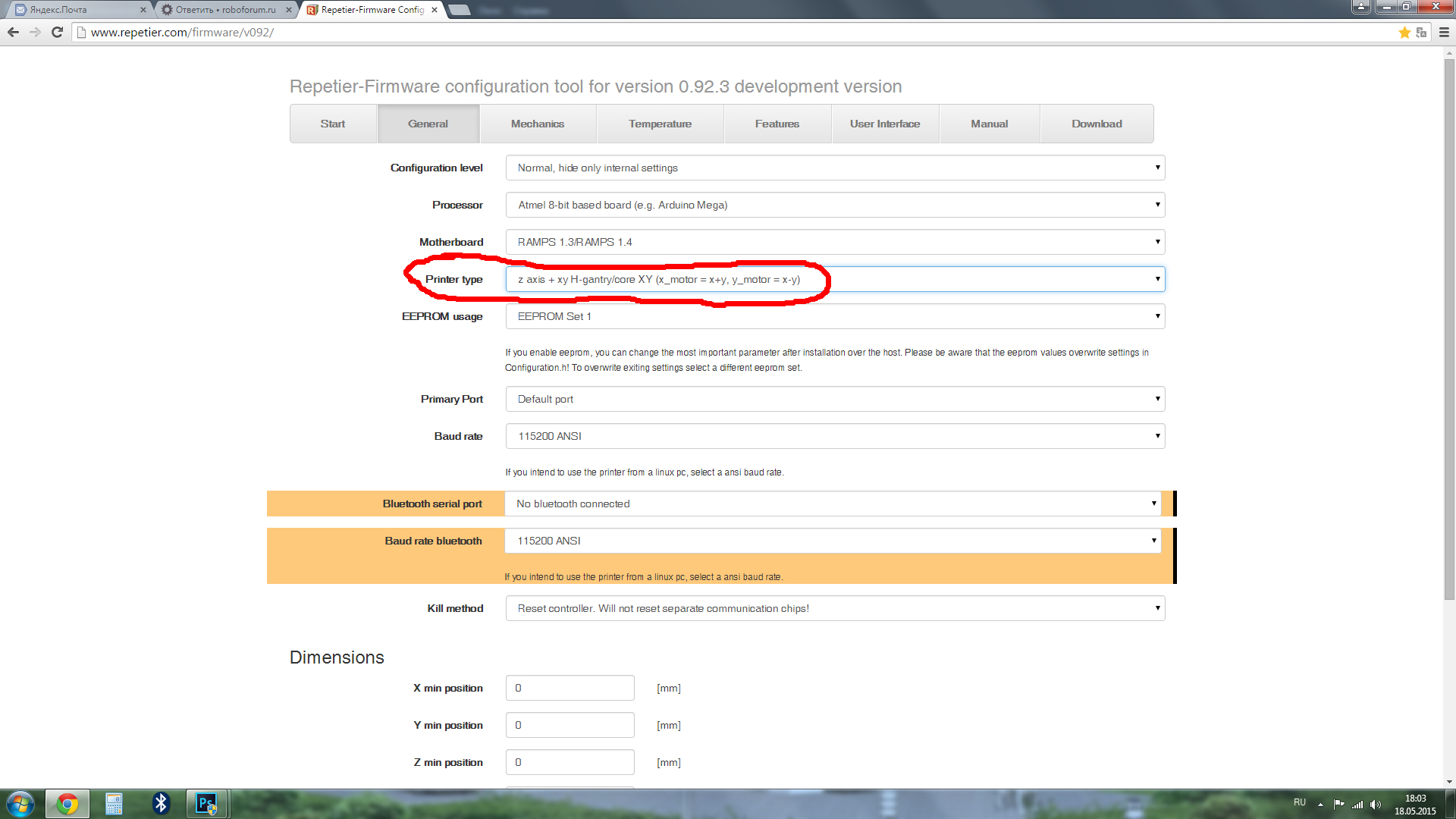

Сообщение stepmotor » 18 май 2015, 19:05

Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Принтер на CORE XY

Сообщение p.Omelchenko » 19 май 2015, 21:56

а в чистом марлине как допилить? раскоментировать строку?

// Uncomment the following line to enable CoreXY kinematics
// #define COREXY

и потом подогнать настройки для шд?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Принтер на CORE XY

Сообщение Vlast » 19 май 2015, 23:11

Да, раскоментировать строку, а установки ШД,как для нормального варианта.
Аватара пользователя
Vlast

Сообщения: 103
Зарегистрирован: 13 ноя 2012, 16:29
Откуда: Германия

Re: Принтер на CORE XY

Сообщение p.Omelchenko » 21 май 2015, 11:07

кака я же она всетаки крутая, эта прошивка. Порог вхождения радует. Правда они перенесли список карточек в другой файл, я когда перешивал под последний билд не сразу понял что к чему, потерялся, так сказать =)
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Принтер на CORE XY

Сообщение grean2007 » 28 май 2015, 11:43

Кто подскажет прошивку Marlin какую за основу брать для CoreXY, H-bot, в папке example_configurations даны несколько configurations.h для разных принтеров.
grean2007

Сообщения: 63
Зарегистрирован: 28 дек 2014, 08:28

Re: Принтер на CORE XY

Сообщение setar » 28 май 2015, 14:14

прошивка марлин одна и она универсальная.
есть конечно ее ветви, но это дорожка для профи, (если понятия для git такие как merge и cherry-pick вам не знакомы, лучше не использовать не основные ветки)

Настраиваете конфиг обычным образом - читая опции и устанавливая их по своему разумению, если что то не работает - лучше спросить.
в частности нужно расскомментировать опцию
// Uncomment the following line to enable CoreXY kinematics
// #define COREXY
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер на CORE XY

Сообщение grean2007 » 28 май 2015, 22:09

setar писал(а):прошивка марлин одна и она универсальная.

Скачивал по этим адресам, какую брать, или есть другие?
https://github.com/ErikZalm/Marlin/tree/Stable/Marlin
https://github.com/RichCattell/Marlin
https://github.com/MarlinFirmware/Marli ... evelopment
grean2007

Сообщения: 63
Зарегистрирован: 28 дек 2014, 08:28

Re: Принтер на CORE XY

Сообщение arkhnchul » 28 май 2015, 23:06

официальный релиз - https://github.com/MarlinFirmware/Marlin , кнопа "Download ZIP"
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Принтер на CORE XY

Сообщение grean2007 » 29 май 2015, 07:49

В папке example_configurations даны несколько configurations.h для разных принтеров, какую брать для CoreXY, H-bot, или корректировать основную которая в самом Марлине?
grean2007

Сообщения: 63
Зарегистрирован: 28 дек 2014, 08:28

Re: Принтер на CORE XY

Сообщение Redallex » 29 май 2015, 07:59

Вот тут , внизу страницы, http://forum.flycamstudio.ru/viewtopic.php?f=49&t=312&start=30 Аклион выкладывал свою рабочую прошивку для coreXY. Для примера...
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Принтер на CORE XY

Сообщение setar » 29 май 2015, 14:26

grean2007 писал(а):В папке example_configurations даны несколько configurations.h для разных принтеров, какую брать для CoreXY, H-bot, или корректировать основную которая в самом Марлине?

корректировать основную
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
