**NEON** » 14 май 2015, 14:08

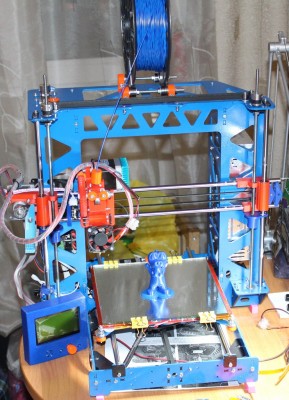

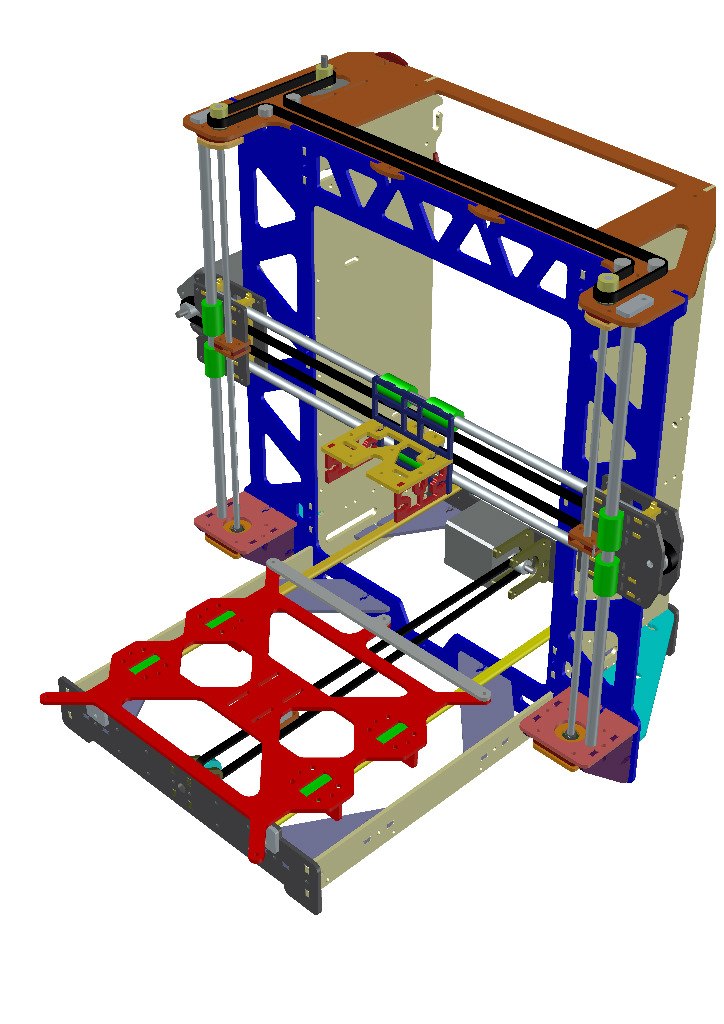

Решил показать результаты моей работы.
Рабочая область: стандартное 214х200х180.
Управление: arduino mega 2560 r3 +rams 1.4
Двигатели: 42BYGHM809 -4 шт. (по Z используется 1 двигатель).

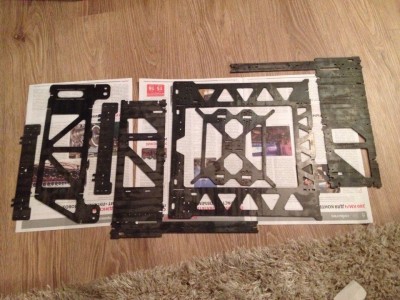

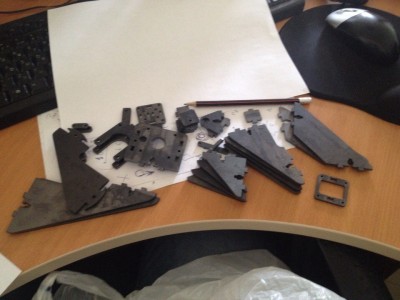

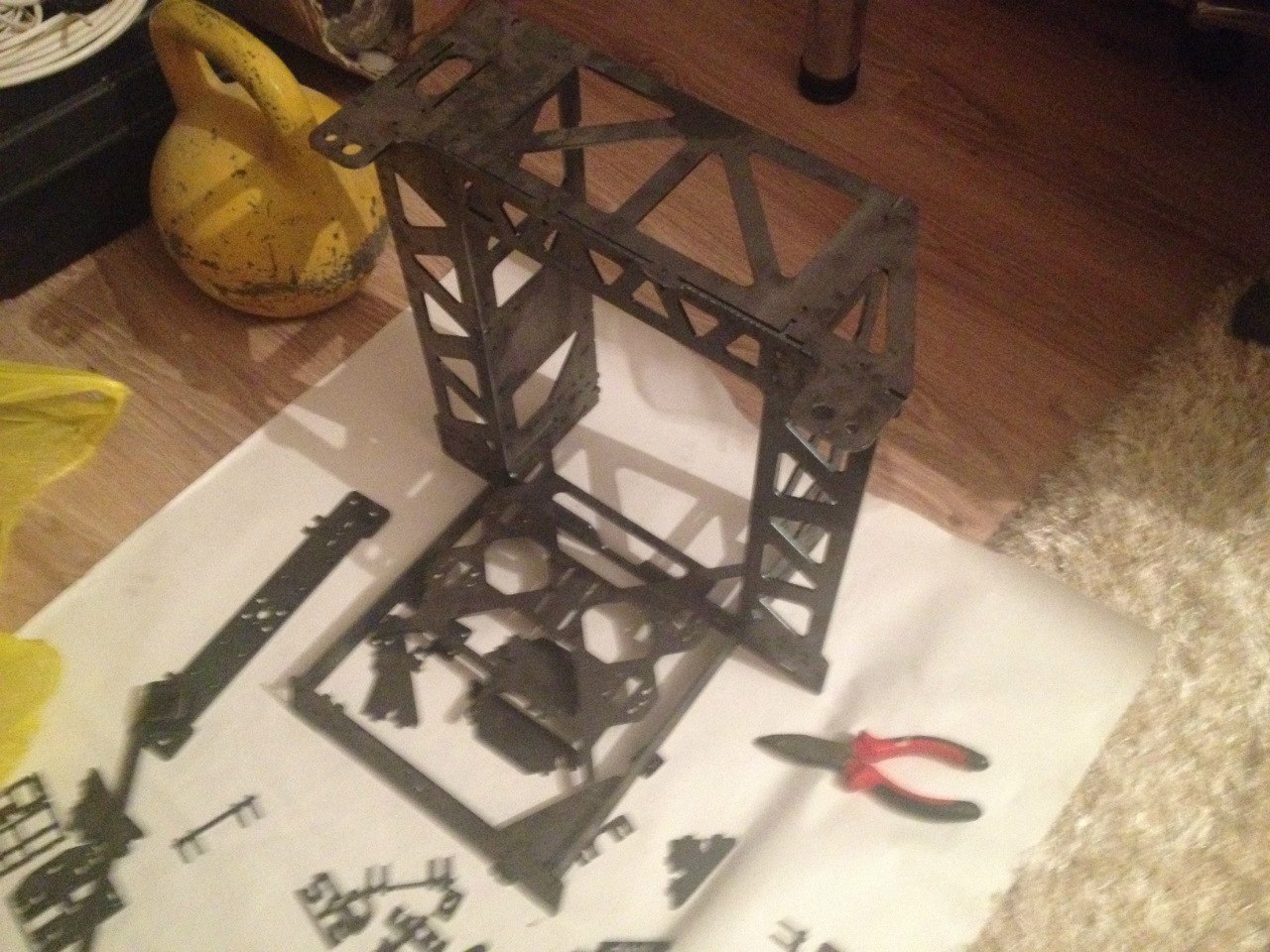

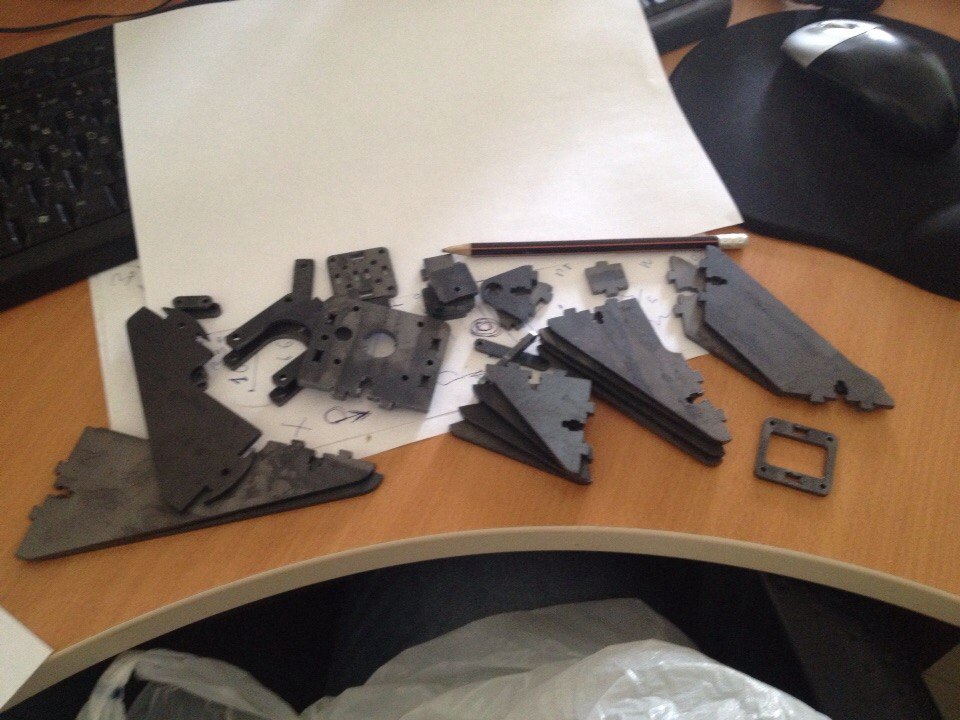

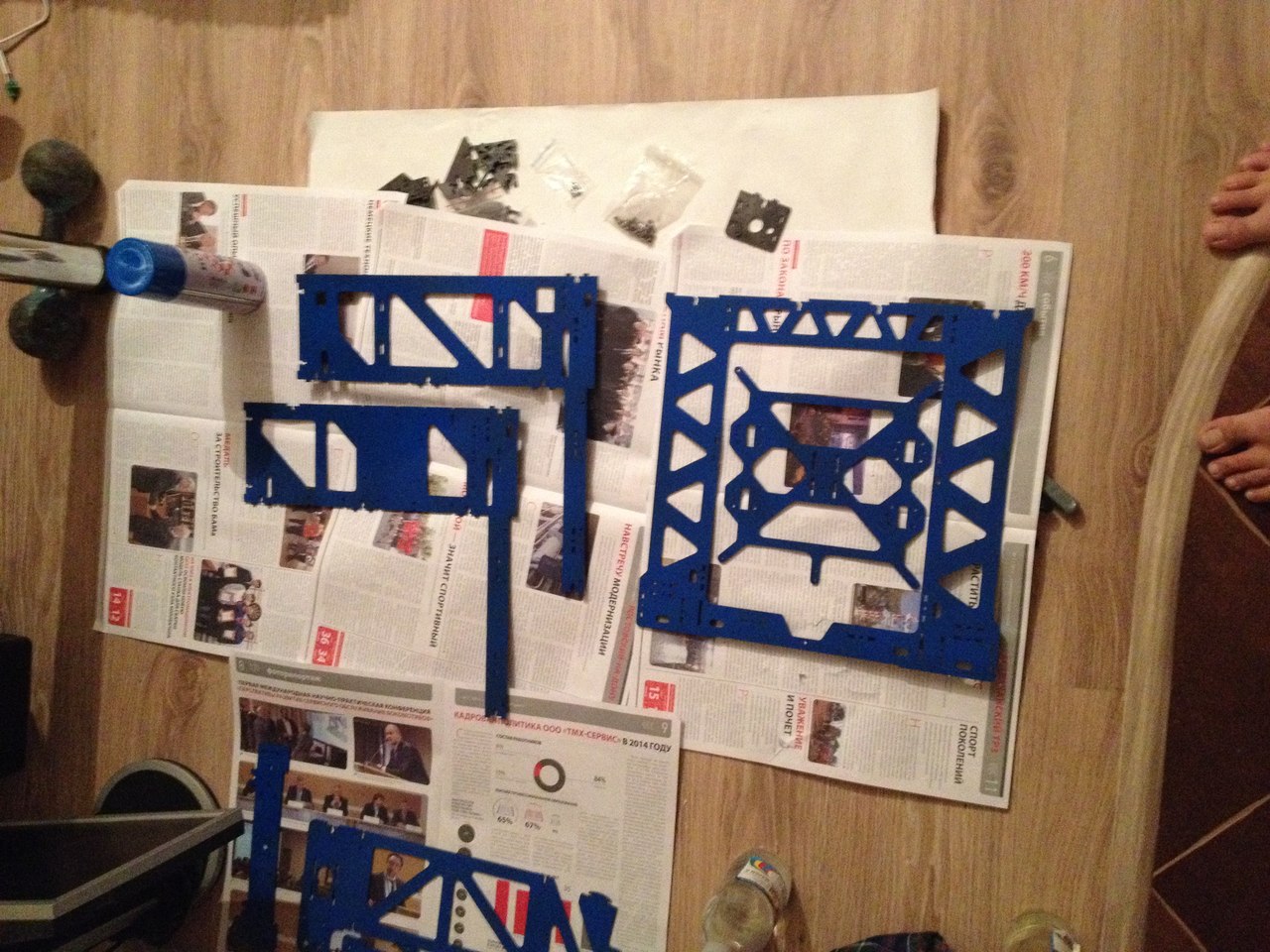

Рама: Сталь3 толщина 3мм. лазерный раскрой.
Валы 8мм.
Привод оси Z: Шпилька строительная, в первоначальном варианте была М5 на данный момент М6 (переделал в связи с дефицитом шпилек М5 у меня в городе)
Привод оси X, Y ремень. (на Y сделано "удвоение")

Добавлено спустя 4 минуты 9 секунд:

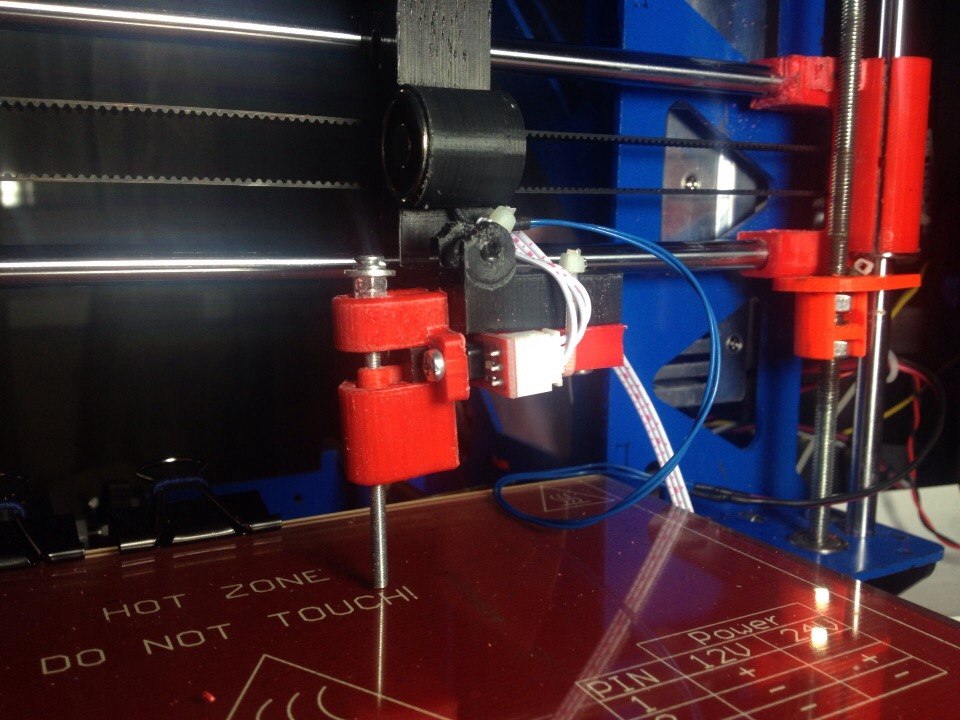

Реализован авто уровень кровати с помощью отдельной каретки(санок)
видео работы http://vk.com/video3556358_171153506

**ДимаМ** » 14 май 2015, 16:08

Добрый день. Во сколько обошлась л.резка и материал?

**NEON** » 14 май 2015, 19:24

ДимаМ писал(а):Добрый день. Во сколько обошлась л.резка и материал?

сам режу. если есть интеререс то вличку

**NEON** » 08 июл 2015, 07:16

установил трапецевидные винты TR8*2

тестовая печать

**NEON** » 27 июл 2015, 10:01

из крайнего напечатленного

**leonisio** » 27 июл 2015, 10:37

Здорово получилось !!!
А ссылкой на модельку не поделитесь? )

**NEON** » 28 июл 2015, 07:26

leonisio писал(а):Здорово получилось !!!
А ссылкой на модельку не поделитесь? )

в свободном доступе нет, модель платная ...

**Revenger** » 29 июл 2015, 22:11

leonisio писал(а):Здорово получилось !!!
А ссылкой на модельку не поделитесь? )

Возьмите любую готовую с тингверсе. Бесплатно.
Другой вопрос, подгонять пластиковые детали на сколько сложно будет.

**Urx** » 07 авг 2015, 00:18

NEON писал(а):установил трапецевидные винты TR8*2

А где такие можно купить?

**Myp** » 07 авг 2015, 00:54

например там: http://www.aliexpress.com/item/2015-Exc ... 40954.html

**Urx** » 07 авг 2015, 09:43

Myp писал(а):например там: http://www.aliexpress.com/item/2015-Exc ... 40954.html

А он вроде 8 мм, а не 5. Или без разницы? А этот подойдёт?
http://nioz.ru/index.php/винт-трапециидальный-с-ходовой-гайкой-detail

**NEON** » 05 окт 2015, 08:46

Urx писал(а):
Myp писал(а):например там: http://www.aliexpress.com/item/2015-Exc ... 40954.html

А он вроде 8 мм, а не 5. Или без разницы? А этот подойдёт?
http://nioz.ru/index.php/винт-трапециидальный-с-ходовой-гайкой-detail

концы обрабатывал, но можно подшипники и шкивы под 8 поставить

Добавлено спустя 2 часа 21 минуту 26 секунд:
Пачатаю

**Myp** » 05 окт 2015, 11:28

Urx писал(а):А он вроде 8 мм, а не 5. Или без разницы?

так и нужен 8 мм, все модели кареток в интернете под него как раз рассчитаны.
верхний конец просто в подшипник, нижний конец через муфту 5Х8 к мотору.

**NEON** » 05 окт 2015, 11:57

Myp писал(а):
Urx писал(а):А он вроде 8 мм, а не 5. Или без разницы?

так и нужен 8 мм, все модели кареток в интернете под него как раз рассчитаны.
верхний конец просто в подшипник, нижний конец через муфту 5Х8 к мотору.

здесь по другому, через ремень и один двигатель
