H-Boot cube aluminium как говорится, встречайте !
Началось всё с того что наш форумчанин и мой друг, тов. DE-SI-GN соблазнил меня на постройку принтера, с обещанием что спроектирует, и напечатает мне каретки.
Но сами понимаете ждать, и догонять томительно, на местный форум закинул удочку на предмет наличия старых принтеров, и,т,п. как ни странно откликнулся форумчанин, говорит приезжай забирай, тов. оказался коллекционером раритетной техники, и мне за спасибо досталось шт 20 матричных принтеров, и я начал потихоньку импровизировать, на работе попался профиль подходящий.
Надо сказать голь на выдумку хитра, исходил из наличия комплектующих, в моём случае меня ограничили ремни в 50 мм, поэтому по результатам измерений родилась платформа 30 х 30 мм
Я уже был подготовлен морально от использования китайских подшипников, потому решил всё строить на шарикоподшипниках так сказать из г. и палок, итог родилась платформа.

Добавлено спустя 1 час 6 минут 50 секунд:
Каретки сбацаны из полиэтилена (кухонная разрелочная доска) +держатель подшипников, заливал в уголок 20 х 20 шпаклёвку для пластика (купил в автомагазе).
Каретка регулируемая по прижиму, в последствии решил остановится на этом варианте.

Добавлено спустя 2 часа 47 минут 11 секунд:
Рисовал всякую фигню на столе ручками, карандашами, быстро надоело, решил продолжить этот маленький проект.
Закупил уголок алюминиевывй 50 х 30 х 3, собрал куб, без особых ухищрений, из инструмента понадобился только угольник (хороший угольник залог успеха), при сборке использовал болты в потай под шестигранник м5, с гровер шайбами, чтоб там не говорили "начитанные" "типа надо заклёпки" конструкция получилась зверь, и никуда ничего нерасшаталось за пол года эксплуатации, зато разбиралось для модернизации немерянно раз.

Серьёзно! H-Bot планируете или corexy?

ДимаМ писал(а):Серьёзно! H-Bot планируете или corexy?

Было core xy, стало H-Bot, расскажу по порядку.

Добавлено спустя 1 час 37 минут 32 секунды:
Экструдер китайская копия МК7, ось Z шток от задних стоек ВАЗ 2110 диаметр 14 мм, ось Y диаметр 14 мм, ось X диаметр 11,7 мм, валы от матричников.
Каретка из за размеров платформы получилась маленькая, нагревательный блок экструдера расположен слишком близко к каретке, и со временем её основательно поджарило, и повело но поиграться, и напечатать нормальные каретки её хватило.
Стол построен на аналогичных каретках (конструктив получился очень жёсткий), в этом варианте фторопластовая гайка закреплена жёстко, расколбаса замечено не было, зато была волнистость по Z, из за кривой резьбы шпильки

Самая первая печать

Жаль, что так. Я сам не вдавался в подробности, но народ говорит, что hbot даёт плохое(искаженное) позиционирование при диагональных движениях каретки. Но у вас, надеюсь, такого не будет, т.к. габариты х-направляющих малы, они толстые, значит, перекос маловероятен, хотя риск всё-равно есть.

ДимаМ писал(а):Жаль, что так. Я сам не вдавался в подробности, но народ говорит, что hbot даёт плохое(искаженное) позиционирование при диагональных движениях каретки. Но у вас, надеюсь, такого не будет, т.к. габариты х-направляющих малы, они толстые, значит, перекос маловероятен, хотя риск всё-равно есть.

Где об этом можно почитать ?, буду собирать второй вариант с большей площадью печати кинематика тоже планируется h-bot.

Здесь на форуме.
Или в гугле "H-Bot vs CoreXY"
Или тут: http://joshuavasquez.com/docs/jVasquez/ ... oreXY.html
Или тут: http://corexy.com/theory.html
Вот тут море информации: https://groups.google.com/forum/#!forum ... d-printers

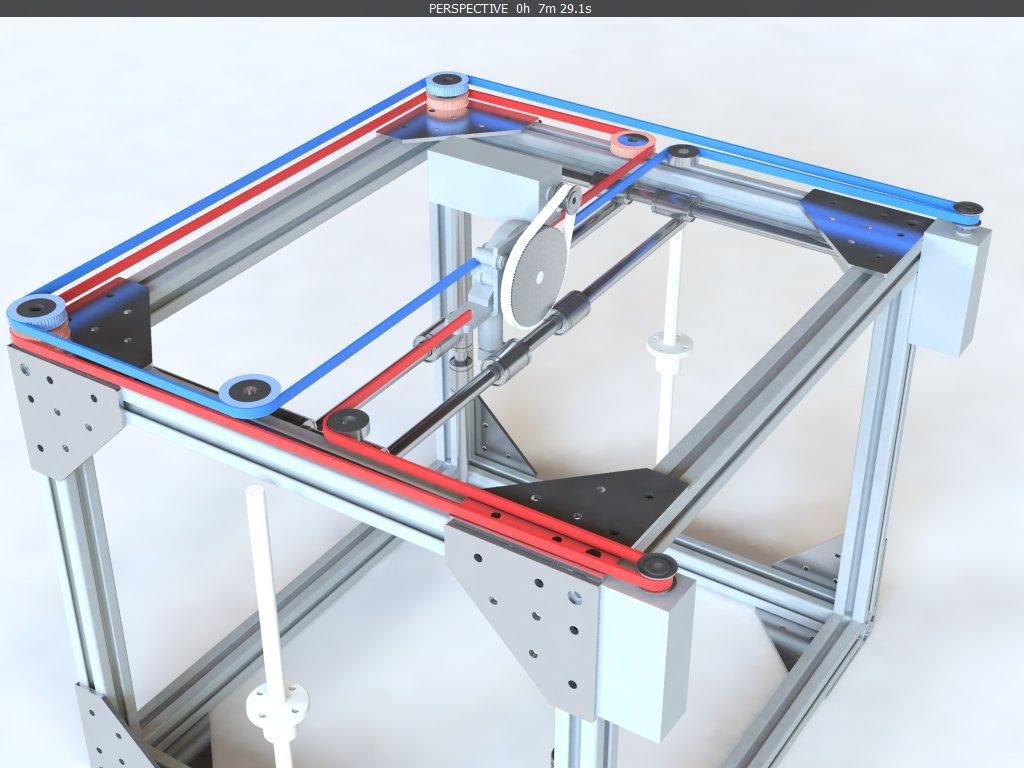

Кстати, известная техническая усложненность, вызванная пересечением двух ремней, изящно решается следующим образом:

ДимаМ писал(а):Здесь на форуме.
Или в гугле "H-Bot vs CoreXY"
Или тут: http://joshuavasquez.com/docs/jVasquez/ ... oreXY.html
Или тут: http://corexy.com/theory.html
Вот тут море информации: https://groups.google.com/forum/#!forum ... d-printers
Кстати, известная техническая усложненность, вызванная пересечением двух ремней, изящно решается следующим образом:

snap printer.jpg

Я так и понял что в гугл пошлёте, по ссылкам я в английском не силён, не нашёл убедительных доводов, а кто то что то там сказал на основании одной криворукой сборки не довод !
А изящную техническую сложность я писал выше решил кинематикой H-BOOT.

Пожалуйста. Всегда рад помочь!

Перепечатанные каретки осей X Y, в качестве верхних шпуль приспособил роликовые подшипники (просто были в наличии).

Каретка 3D
Переделанная кинематика на H-BOOT.

И как это всё по месту.



Экструдер из за толщины каретки пришлось допилить, получился некий E3D с прямым приводом, который по началу ну никак не хотел нормально работать
пришлось рассверлить нижнюю часть термобарьера (которая вкручивается в нагревательный блок) до фторопластовой трубки сверлом 2,2 мм.
Теперь пластик вообще не трогаю, при нагреве головы он просто лезет из сопла, после начинается нормальная печать без затыков.

Ну тут я ещё не разбирался со шпилькой оси Z

Интересная конструкция, есть чему поучиться.
Какую скорость печати пробовали?

macar2005 писал(а):Интересная конструкция, есть чему поучиться.
Какую скорость печати пробовали?

Понятия не имею, мне торопиться некуда, вот скрин настроек скорости, на ней и печатаю, иногда поддаю газу при печати прямо из интерфейса Repetier
