заранее извиняюсь на рекламное название темы, но тут нету готового рецепта (надеюсь пока)

То что 3D принтеры используются для печати элементов питания ни для кого не новость, однако все публикации которые мне попадались на эту тему используют какие то заоблачные микро, а то и нано технологии.

Предлагаю в этой теме устроить мозговой штурм на предмет создания батареек (однократного применения или аккумуляторных) на принтерах бытового класса, с использованием материалов которые реально достать без "супер связей на химических производствах".

Что мы имеем на текущий момент:

• послойное наплавление (FDM) - точность печати не лучше чем 0.1 мм
• послойное наложение (посредством экструзии паст) - точность печати не лучше чем 0.5 мм
• материалы : классические пластики (ABS,PLA), новые материалы (HIPS, токопроводные)
• процессы вымывания поддержек/заполнителей : PLA каустической содой (крайне ядовито!), HIPS растворяется лимоненом

Интуиция мне подсказывает что у нас есть все шансы создать элемент питания, если не ставить задачей малые габариты

Добавлено спустя 1 час 23 минуты 36 секунд:
немного материалов по теме:
из этого ролика полезным мне показалось приготовление геля-электролита из поваренной соли и глицерина


здесь полезное в применении активированного угля в качестве второго электрода


А здесь меня вдохновил общий подход, который показывает что создание батарейки это не так уж и сложно.

Знать бы еще примерную емкость таких алюмо-угольных батареек, есть опасение что она слишком мала. А так - можно продумать печатный герметичный корпус, с неким гармошкообразным ложем для фольги. Фольга и пористый изолятор укладываются вручную. Потом вручную или отдельным пластрудером заливается на изолятор соле-угольный гель и закрывается корпус. Вот тут http://uceleu.ru/blog/workshop/1565.html немнго про емкость аккумов из активированного угля

Чтобы получить емкость 1а*ч, нужно использовать 65 г активированного угля. Смена электролита — один раз в неделю.

1 Ah из 65г угля это не мало, но слова про смену электролита наводят на мысль о том что это не аккумулятор а скорее батарея (первичный элемент питания). В то же время для нас это не важно

Предлагаю для начала попробовать сделать солевую батарею
Угольно цинковую / марганцево-цинковую: Угольный электрод в засыпке двуокиси марганца - положительный, цинковый - отрицательный. Между ними - электролит. (Угольный стержень и цинковый корпус.)Электролит из хлорида аммония (хлорида цинка)

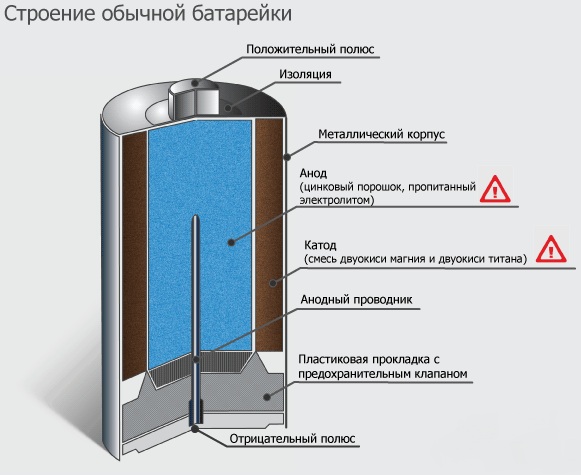

Или посовременнее


Безопасно можно технологию отработать, затем уже пробовать щелочные и свинцово кислотные.
P/S/ В советское время реанимировал солевые батарейки в домашних условиях.

P/P/S http://ra4a.narod.ru/portal/battaryas2.htm - нашел случайно там все более вдумчиво описано.

я не вижу связи с технологией печати

это классика, и вероятно каждый делал/разбирал обычные батарейки

вот если предложите метод печати корпуса из цинка (например какой либо пастой с последующим химическим восстановлением металла) ...

Печатаем слой пластика, затем металлизация, или токопроводящая краска паста или горячее напыление частиц металла на пластик или вообще включить например олово в состав нити, по температуре плавления пройдет.

Омеднение по слою графитовой краски из балончика сам делал - работает. Если подобрать соли цинка, то и цинк можно нанести на сколь угодно сложную поверхность.

можно не саму батарейку печатть а оснастку
для алюминево уголной например, напечатать станок для закручивания фольги и угля в рулон.
ну и напечатать корпус для этого рулона с парой краников, чтобы удобно было сливать и заливать солёную воду.

Смысл печатанья батарейки может быть в придании ей какой-нибудь уникальной формы.

сложно представить ситуацию что невозможно подобрать подходящий литий
вот даже какой бывает
