Здравствуйте!
Столкнулся с одной проблемой.

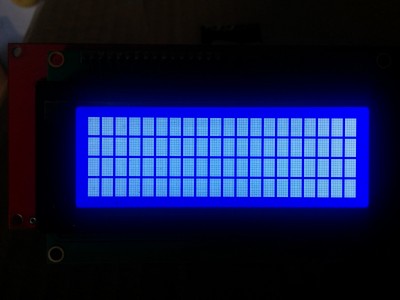

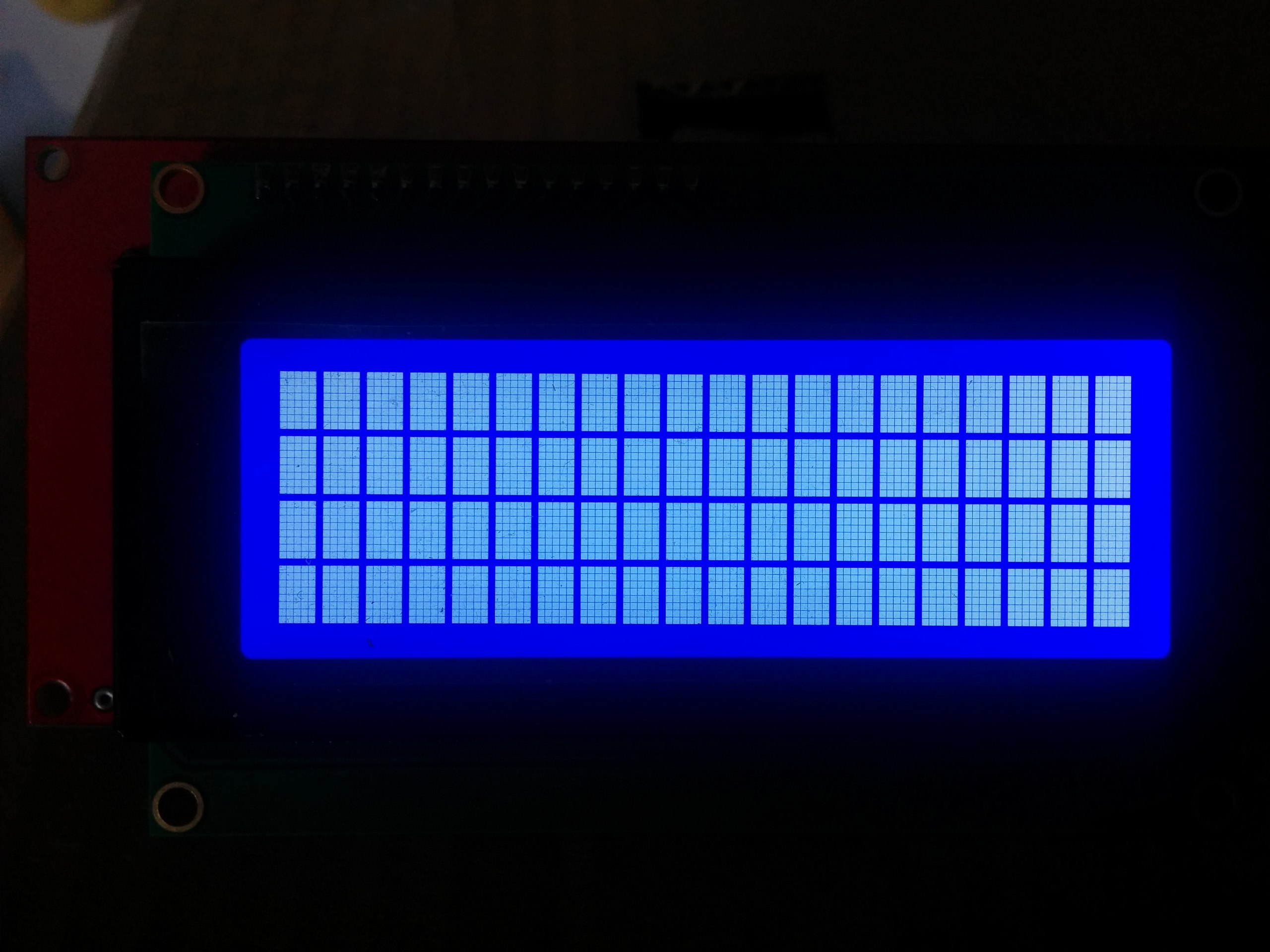

1) При включении блока питания 3D-принтера (принтер не подключён к ПК) LCD-экран весь белый, но, если смотреть под углом, можно увидеть текст, и принтер в рабочем состоянии (можно полазить по меню, подвигать оси X, Y, Z и т.п.).
2) При подключении включенного в электросеть принтера в USB-порт (с USB-хабом проблема остаётся) компьютера, компьютер выключается. Если успеть за пару секунд выдернуть USB-кабель принтера, то ПК сам перезапустится. Если вытащить кабель позже, то, чтобы включить компьютер, нужно отключить БП компьютера от розетки, подождать, пока светодиод на материнской плате погаснет, и после всего этого уже можно включить ПК.
3) Если БП 3D-принтера выключен, то можно без опаски подключать принтер к ПК, причём на LCD-экране всё отображается корректно.
Название принтера: PepRap Prusa i3
Проблема появилась сегодня после отключения шилда с LCD-экраном и попыткой измерить вольтаж на драйвере шагового двигателя. Во время замера, кажется, чёрный щуп мультиметра случайно задел 12V провод от БП.

Как можно устранить данные неполадки?

ИМХО стабилизатор ардуины накрылся. Выпаять и припаять годный.

дисплей: подрегулируйте контрасность
USB: проверяйте провод и всю линию подключения (чтобы не было короткого замыкания в проводах и схеме + чтобы ничего не коротило с "соседом"), правильность подключения к контактам.

RootAdmin писал(а):ИМХО стабилизатор ардуины накрылся. Выпаять и припаять годный.

Как выглядит стабилизатор на ардуине? Каким его заменять?

Читаем http://arduino.ru/forum/apparatnye-vopr ... il-arduino
А вообще - давайте фото платы, ткну.

Добавлено спустя 38 секунд:
Ну или http://zelectro.cc/Arduino_Lesson1

На ардуине стабилизатор нашёл.

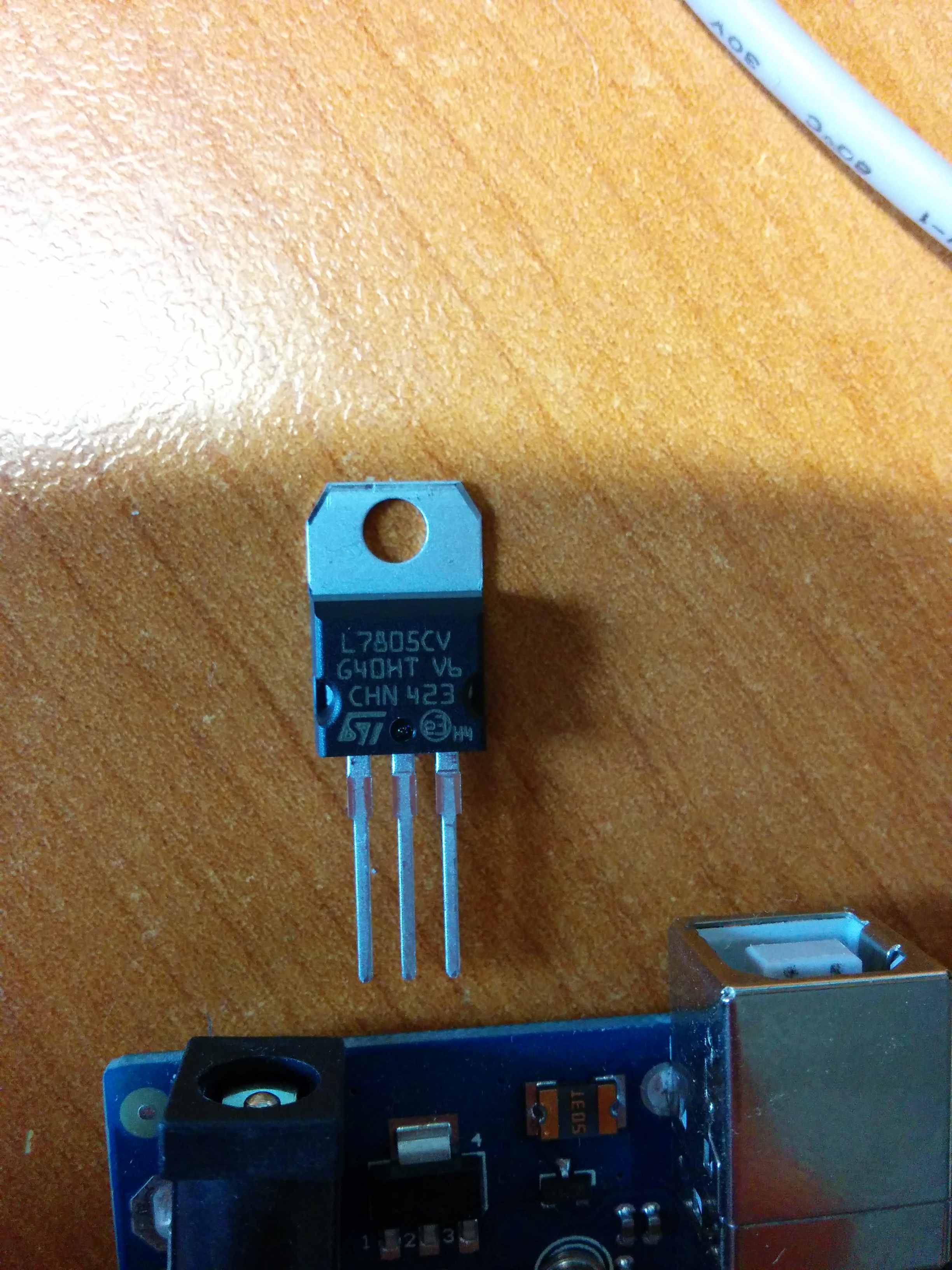

Можно его заменить на L7805CV? (прикладываю фото)
Если да, то ножки припаивать так же, как я его расположил? И что делать с металлической пластинкой (которая с отверстием)?

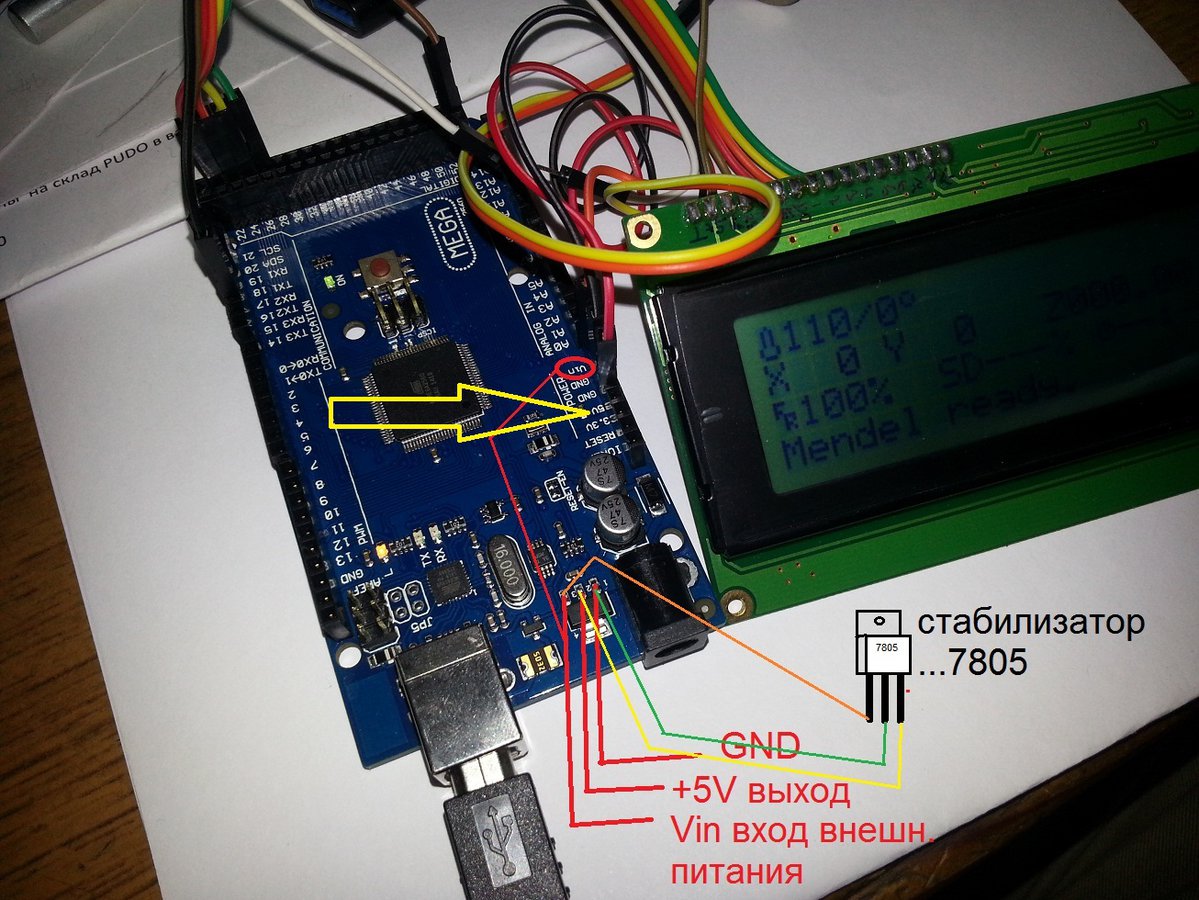

UPD: нашёл, как припаивать стабилизатор.
Теперь после смены стабилизатора на ардуине в пине 5V действительно 5V.
P.S. сейчас буду всё обратно подключать в принтере- обязательно отпишусь.

Добавлено спустя 1 час 27 минут 40 секунд:

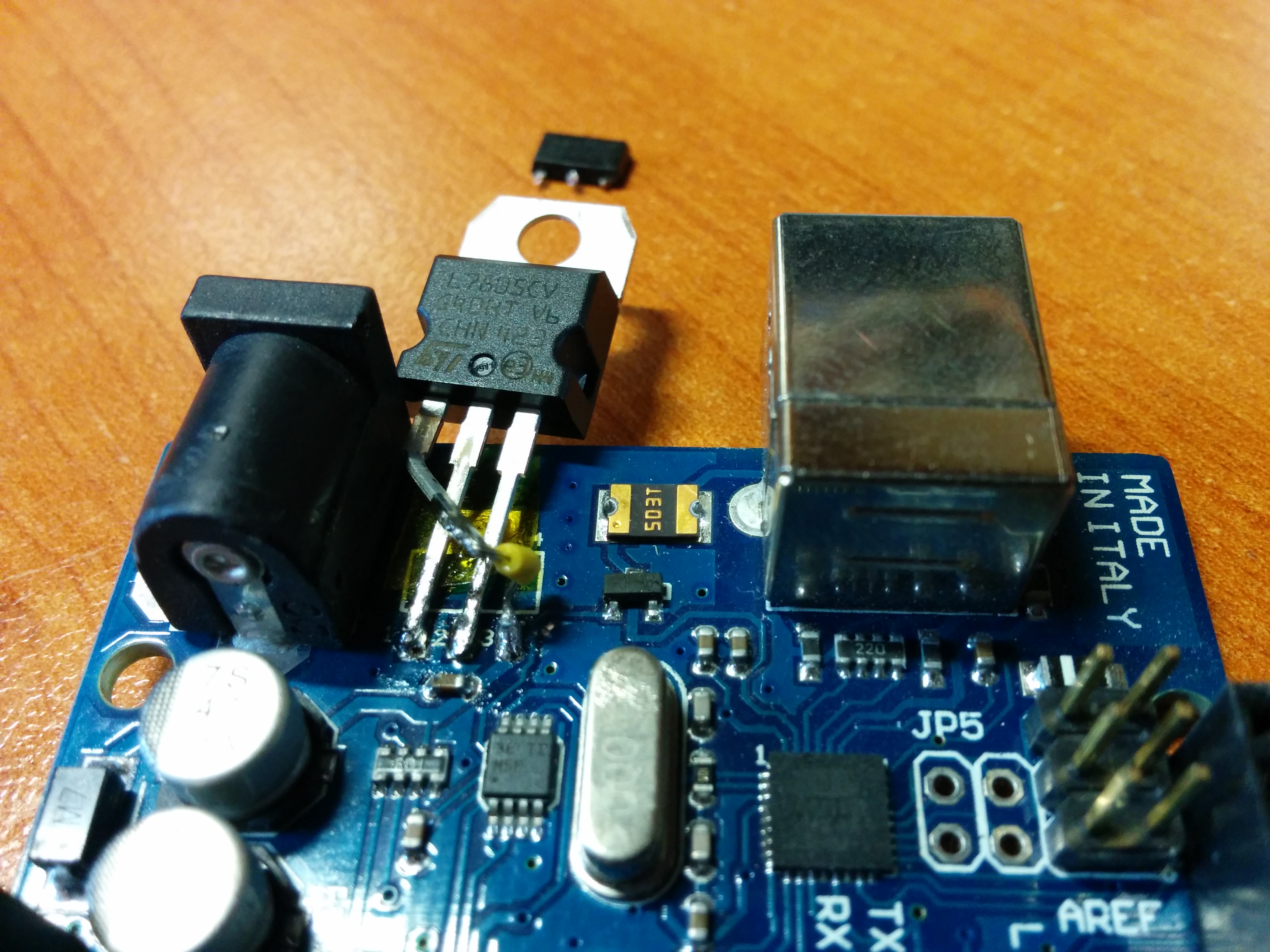

Вот так я припаял стабилизатор L7805CV

И теперь всё работает.
Всем спасибо за помощь! Без вас я бы долго решал проблему.

Ну и славно. Я б еще на ноги стабу припаял по емкости на ,1 а то у меня пару раз самовозбуждался.

Выглядит брутально А обычного AMS1117 на 5В не нашлось?

RootAdmin писал(а):Ну и славно. Я б еще на ноги стабу припаял по емкости на ,1 а то у меня пару раз самовозбуждался.

Поясните, пожалуйста.

Добавлено спустя 1 минуту 9 секунд:

Scald писал(а):Выглядит брутально А обычного AMS1117 на 5В не нашлось?

Да уж, брутально. Я всего лишь пятый раз в жизни паял- получилось, как получилось. Очень боялся перегреть какие-нибудь элементы.
Гораздо проще было достать L7805CV. А есть разница?

Разница в том, что AMS1117 стала бы там как родная имхо.
