Всем привет. Посмотрите на вот такие силиконовые нагреватели -http://siliconeheaters.ru/products/flexible-heaters/polyimide-heaters.
На моем GermanReprap`e X400 на 70 выходит за 2.5 мин, до 115 - 4.5 мин.
Получается вот что:
1) Силиконовый нагреватель с платой включения и опто развязкой
2) 400x400 мм
3) 220V 530w
4) Теплоизоляция 4 мм/нагреватель/боросиликатное стекло/PET скотч
5) 115 - 4.5 мин, 70 - 2.5 мин
6) Поверхность равномерно нагрета всегда, дельта 1-2 градуса. При мощном обдуве модели (2 серверных кулера) температура проседает максимум на 1-1.5 градуса.

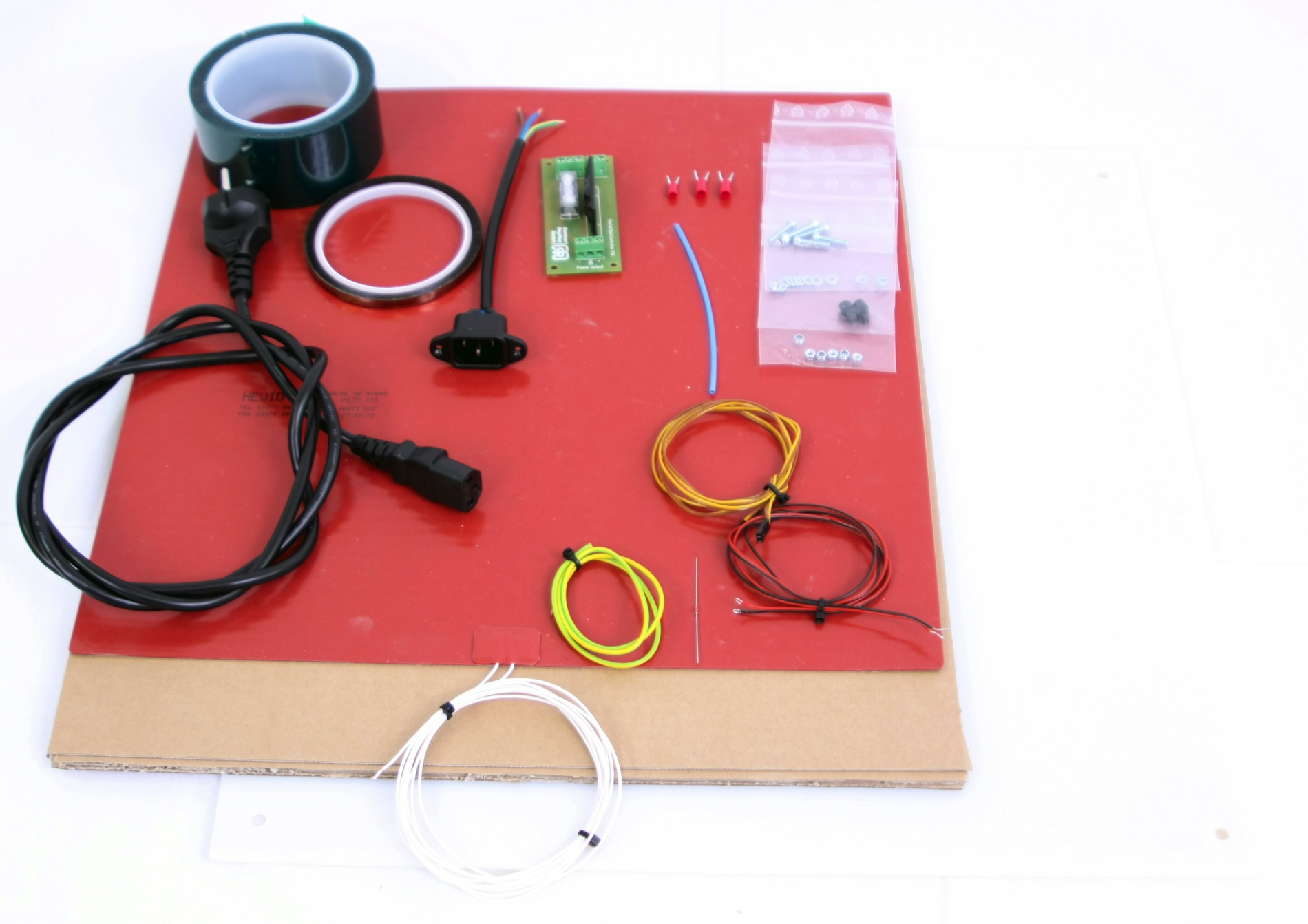

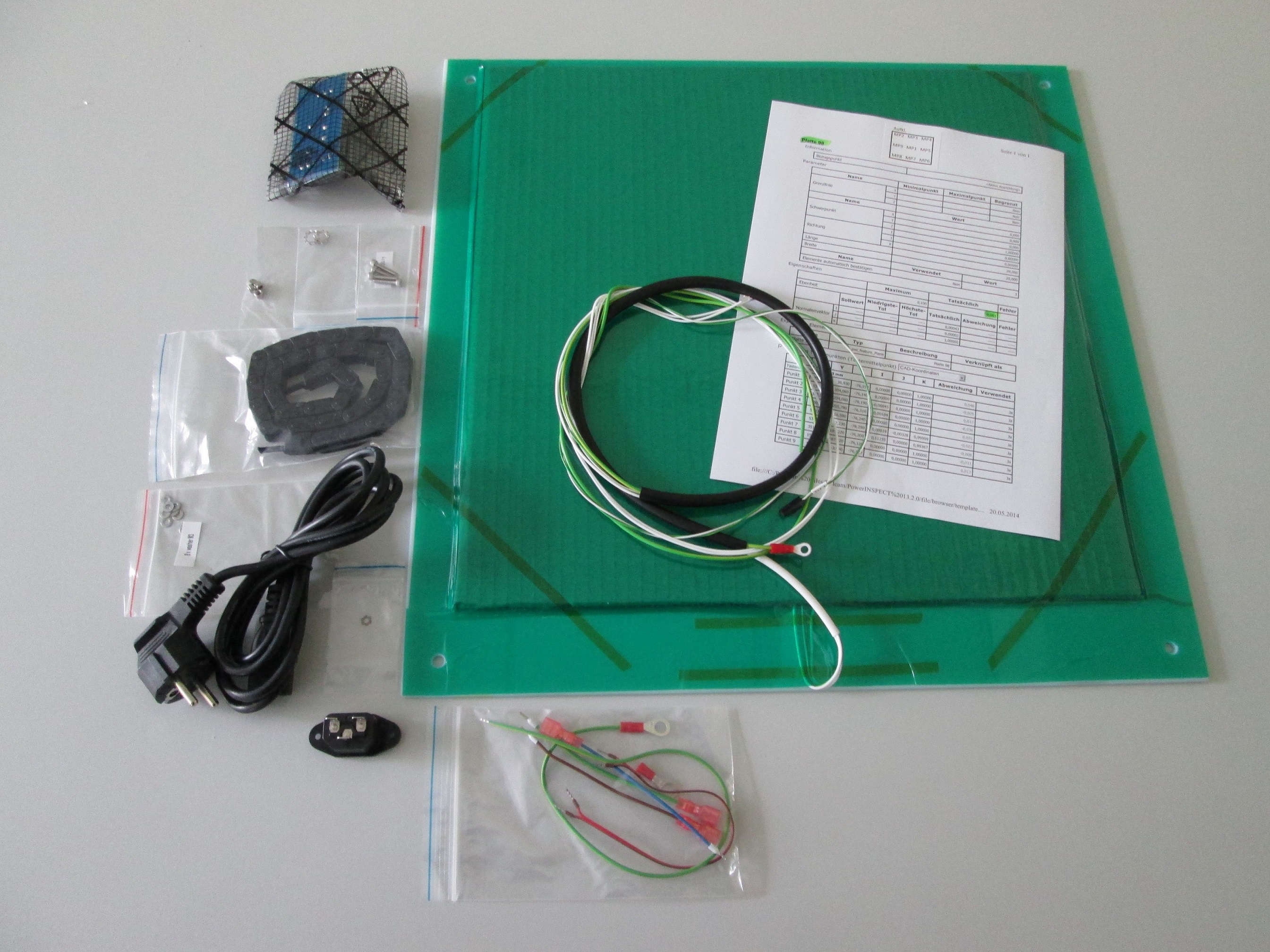

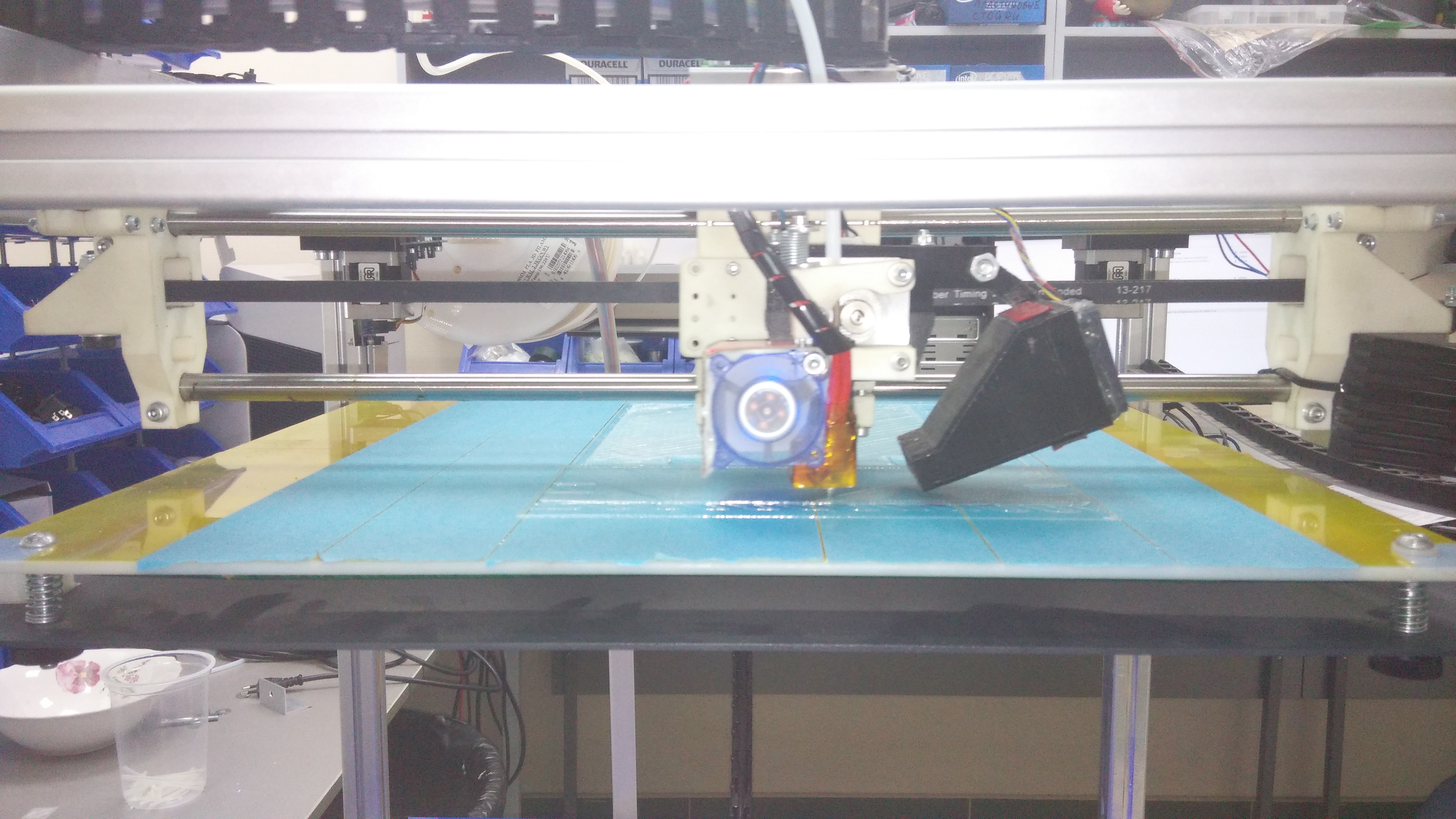

Несколько фоток - [img][/img][img][/img][img][/img]

Так на фотках немецкие, а по ссылке только партиями.

2NIK822,
судя по размерам (на 2-й фотке) снизу можно смело мангал с углем ставить, вот тебе и нагреватель

Посмотрел на своем, Ramps 1.4, 350Вт блок питания, стоит реле на кровати, провода толстые, теплоизоляция снизу гофрокартоном

Градусы = Время (ММ:СС)

23 = 0
50 = 1:37
60 = 2:30
70 = 3:40
85 = 5:50
100 = 9:20
110 = 11:45

Цель - выбрать питающие напряжение под имеющийся стол, так чтоб он работал на 30-70% PWM в основном цикле.

В результате попытки расчитать примерно требуемую мощность стола через физические законы, имеем:

рачет количества тепла для нагрева тела
Q = c*m*dt (dt - разница темперантурб с - коеф теплоемкости)

Тепло выделяемое нагревателем
Q = (V^2/R) * t (е - время)

Куча законов о абсолютно черном теле, но нам нужен
Закон Стефана — Больцмана

Грубо с поверхности обычного стекла идет излучение 0,92 * 5,67040041E-8 Вт/(м2*К4)
При 120 стола и 20 град. воздуха имеем излучение 5,2167683772 Вт/м2

Стол размером 20x20 см - площадь 0.04 m2 - рассеивает излучением грубо 0,21 Вт одной стороной

Потери нагрева воздуха над поверхностью стола - уравнение Ньютона-Рихмана (правда там темный лес критериев для расчета и гиганские формулы ...)

Aseris писал(а):Грубо с поверхности обычного стекла идет излучение 0,92 * 5,67040041E-8 Вт/(м2*К4)
При 120 стола и 20 град. воздуха имеем излучение 5,2167683772 Вт/м2

а стол типа не излучает?
стол вполне себе излучает и это излучение спокойно проходит стекло насквозь
так что считай излучение от материала стола + излучение с поверхности стекла.

Добавлено спустя 9 минут 46 секунд:

Aseris писал(а):30-70% PWM в основном цикле.

как-то великоват разбег.
если ты дашь такое напряжение чтоб стол при 30% шиме выдавал нужную мощность, при 70% шиме стол может уже не выдержать.
при старте может сдохнуть.

для стола 20х20, 200 ватт достаточно, так что можешь просто посчитать какое напряжение нужно чтобы стол выдавал 200 ватт на 70% шима.
но по собственному опыту, длительное превышение паспортной мощности чревато обгоранием дорожек стола.

Так я еще в процесе сбора формул в кучу, пока что выходит что самые большие потери на конвекции.

Ссылки для расчета http://www.brighthubengineering.com/hva ... culations/

Добавлено спустя 2 часа 10 минут 27 секунд:
Вопрос скорее звучит: какой должен быть мошьности стол для заданых условий?

Добавлено спустя 15 минут 7 секунд:
Вобщем если пролезть через лес формул конвективный поток тепла с поверхности стола очень грубо 68 Ват при 20 воздуха и 120 стола. без обдува.

1. самопал
2. Area: 27384.16mm ^2(это примерно 16х16см)
3. Нихром 0.35мм/8.65ом/48вольт
4. нагреватель/алюминий 1.3мм/стекло 3мм
5. максимальная температура = ?, 100С/2мин
6. скоростью нагрева доволен, но нужно всё переделывать с учётом ошибок и новых хотелок(прыгает высота, с реле без пид)
