Расшатает как нефиг делать. Или сверли и штифты вбивай или подвари точками каждый стык.

чем жестче конструкция и чем тверже материал обработки - тем сильнее вибрации "Расшатает как нефиг делать"

На такой большой размер консольный стол - плохая идея

Люфт линейного подшипника SBR16 на рельсе TBR16
https://youtu.be/M4e9JR9mrY4

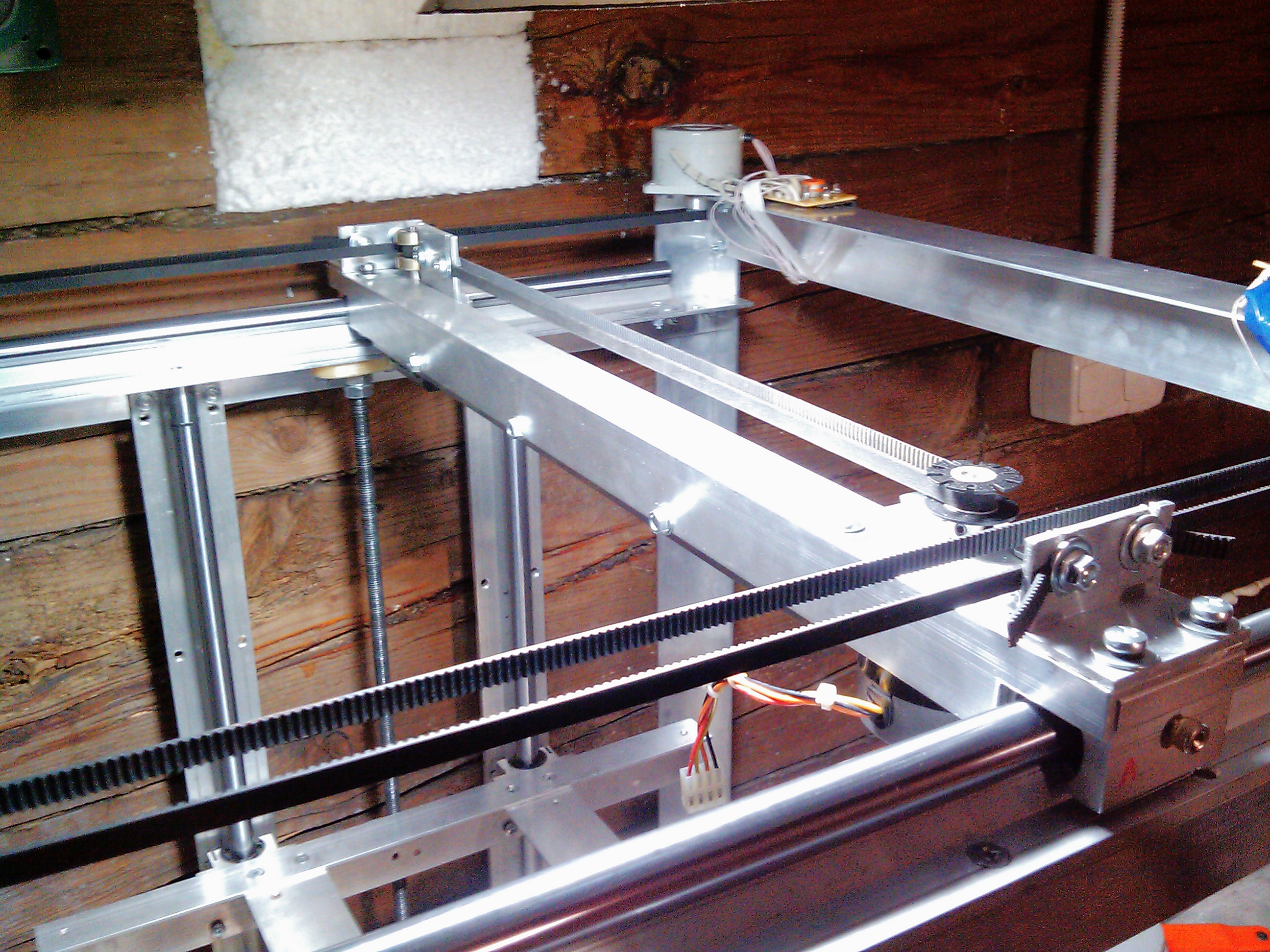

Собрал ось Y.

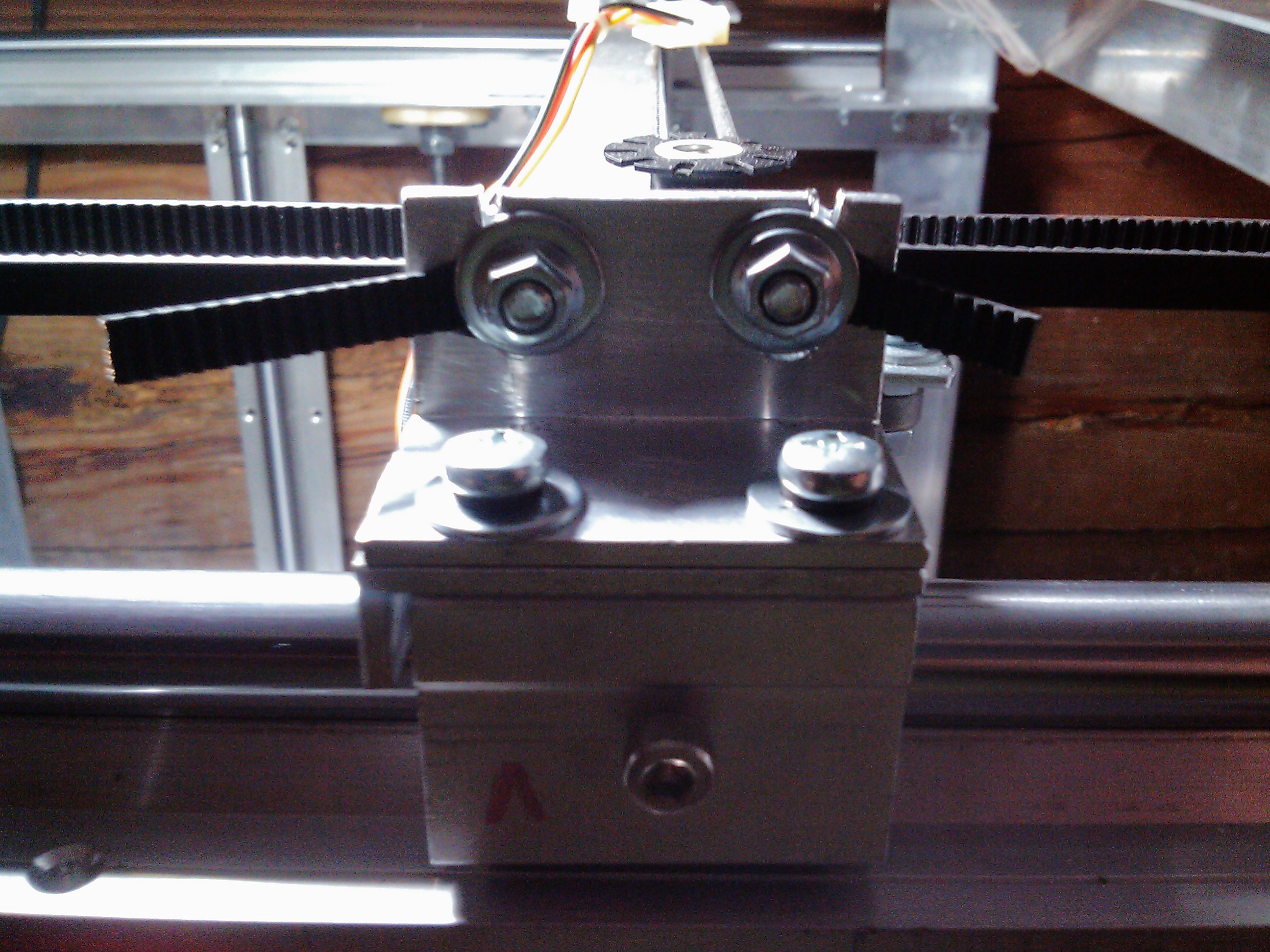

Для крепления ремня подготовил уголок в котором просверлил отверстия и сделал пропилы под ремень.

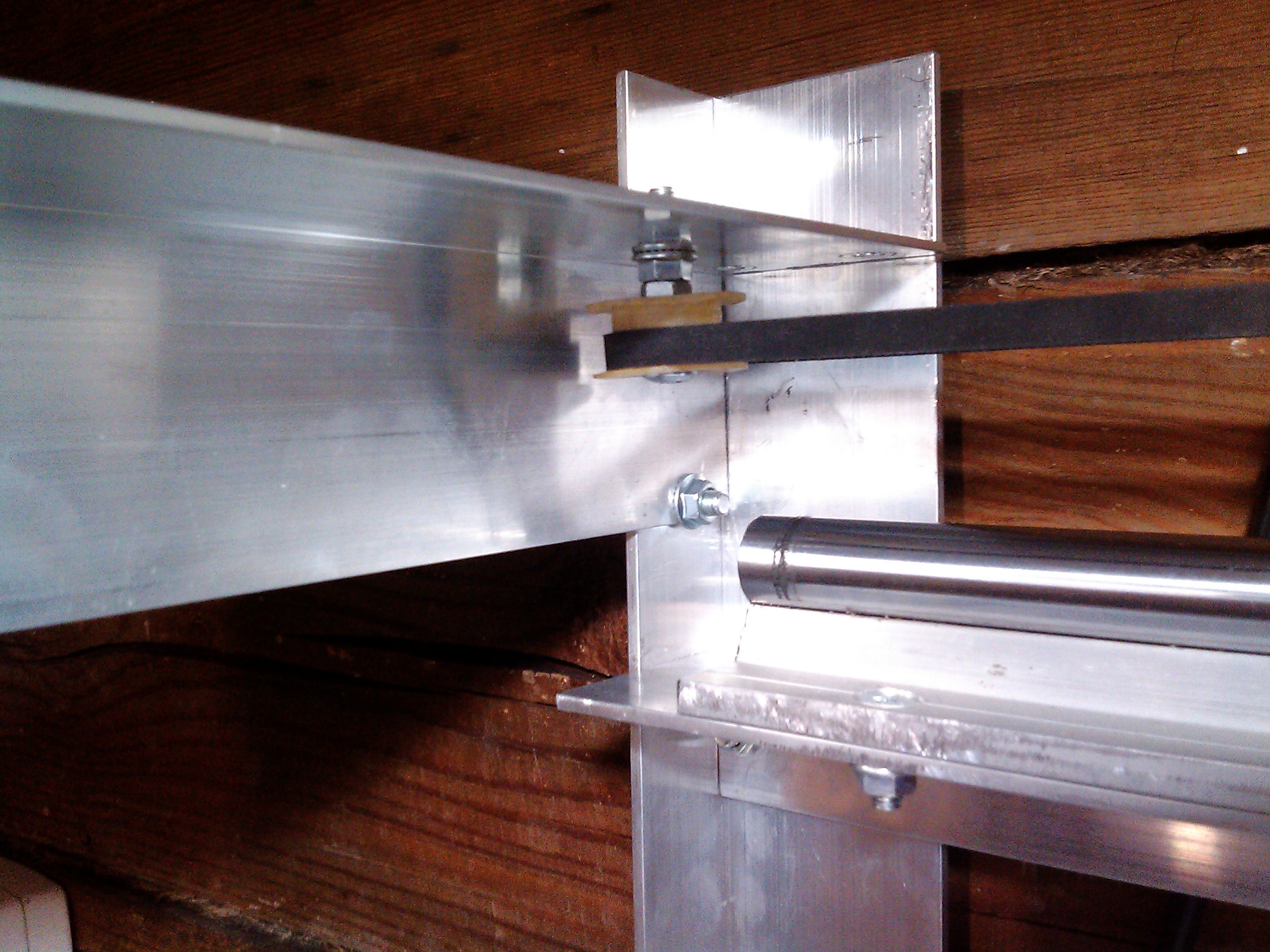

Ролик ремня получился хлипковат (при натяжении ремня уголок 2мм изгибается, буду переделывать).

Как равномерно натянуть ремни?

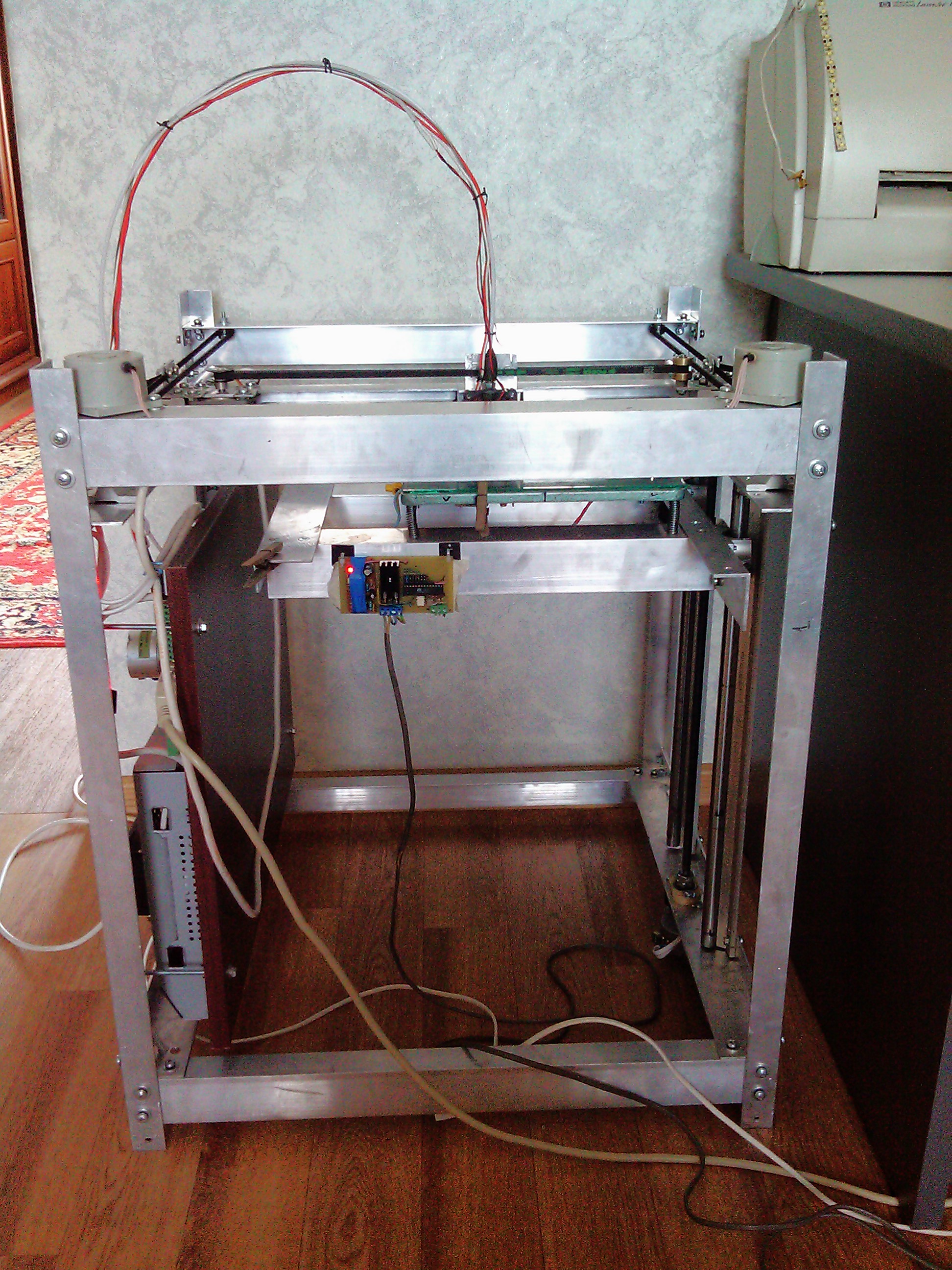

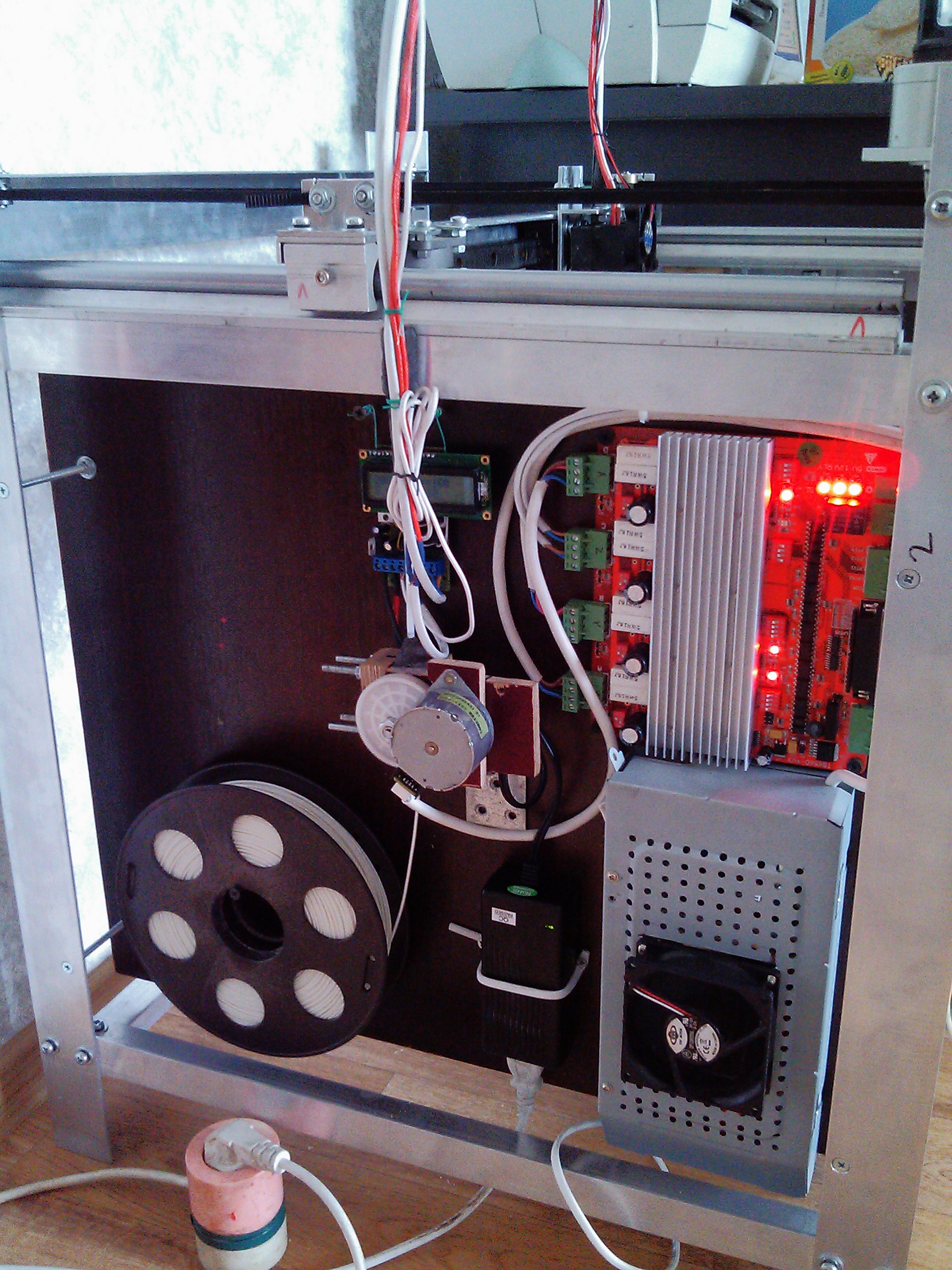

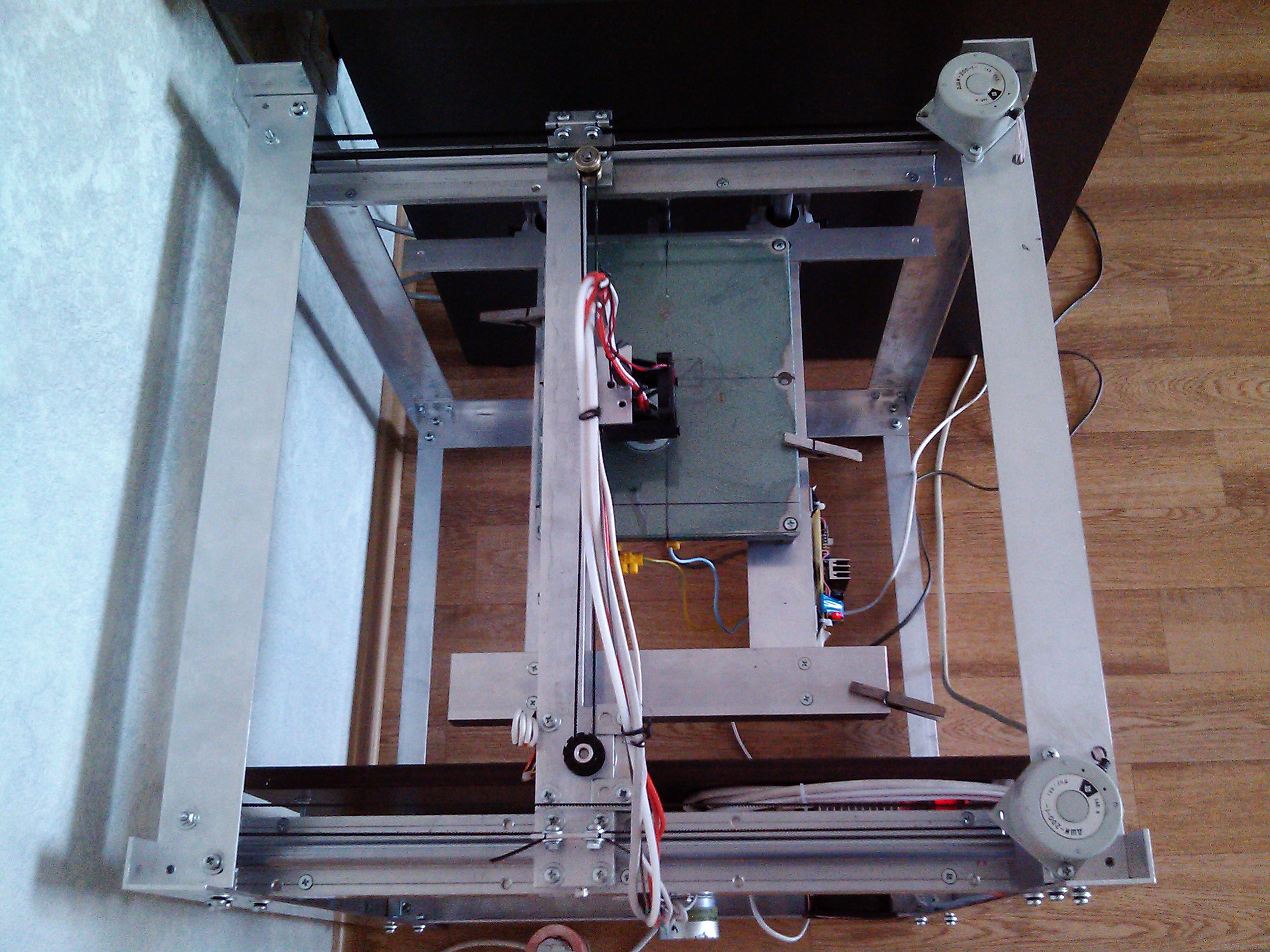

Ну вот всё собрал, запустил в работу.

А результат работы можем увидеть?

прям-таки, злая суровая конструкция!

А почему выбрали именно такую кинематику, а не H-bot или CoreXY? Сэкономили бы 1 двигатель и каретка была бы легче.

Выбор такой кинематики обусловлен её простотой (собрано из того что было)и тем что принтер работает под Mach3, а он другого не умеет. В дальнейшем я планирую переделать в CoreXY. В ближайшее время выложу результаты печати.

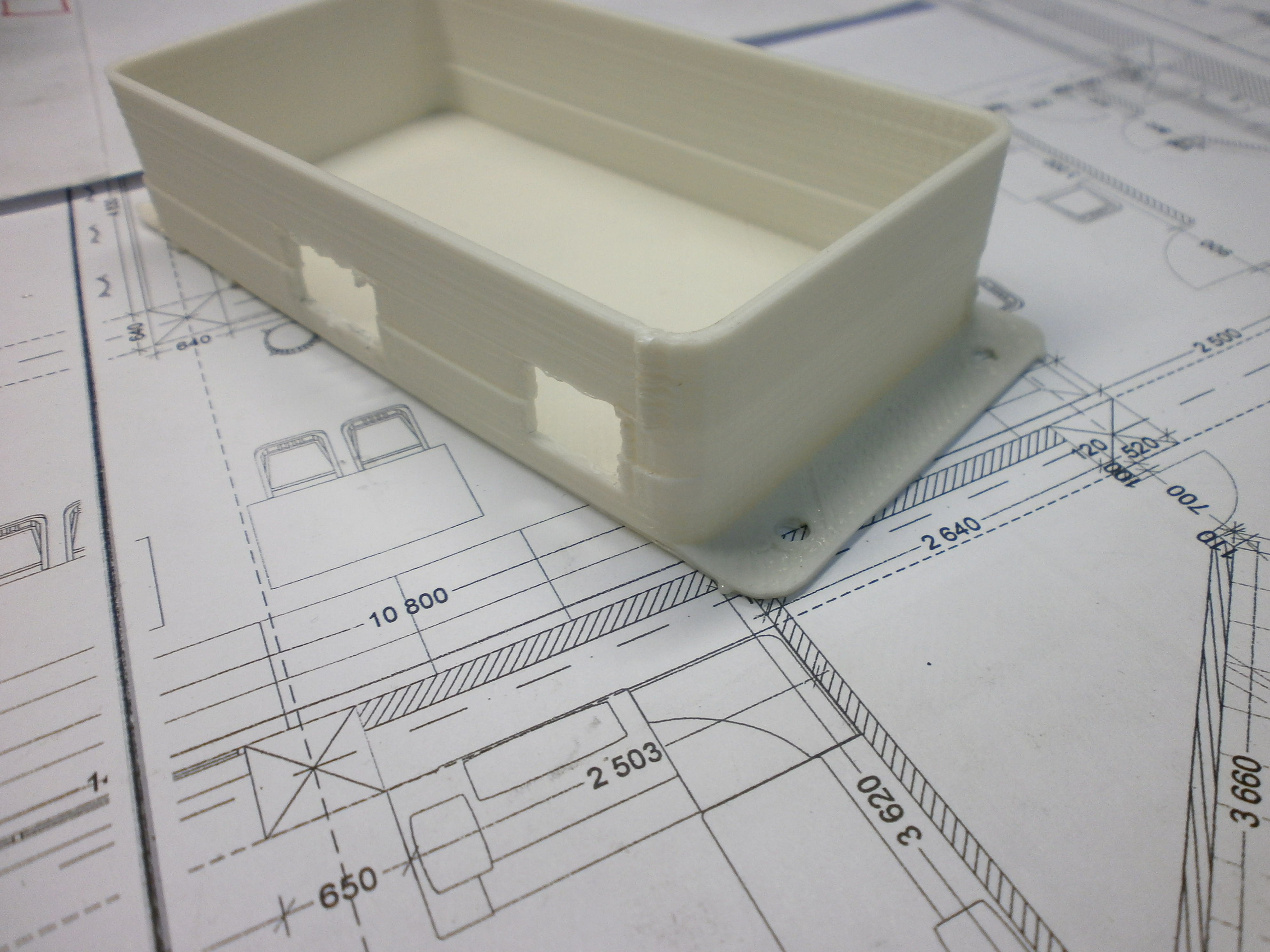

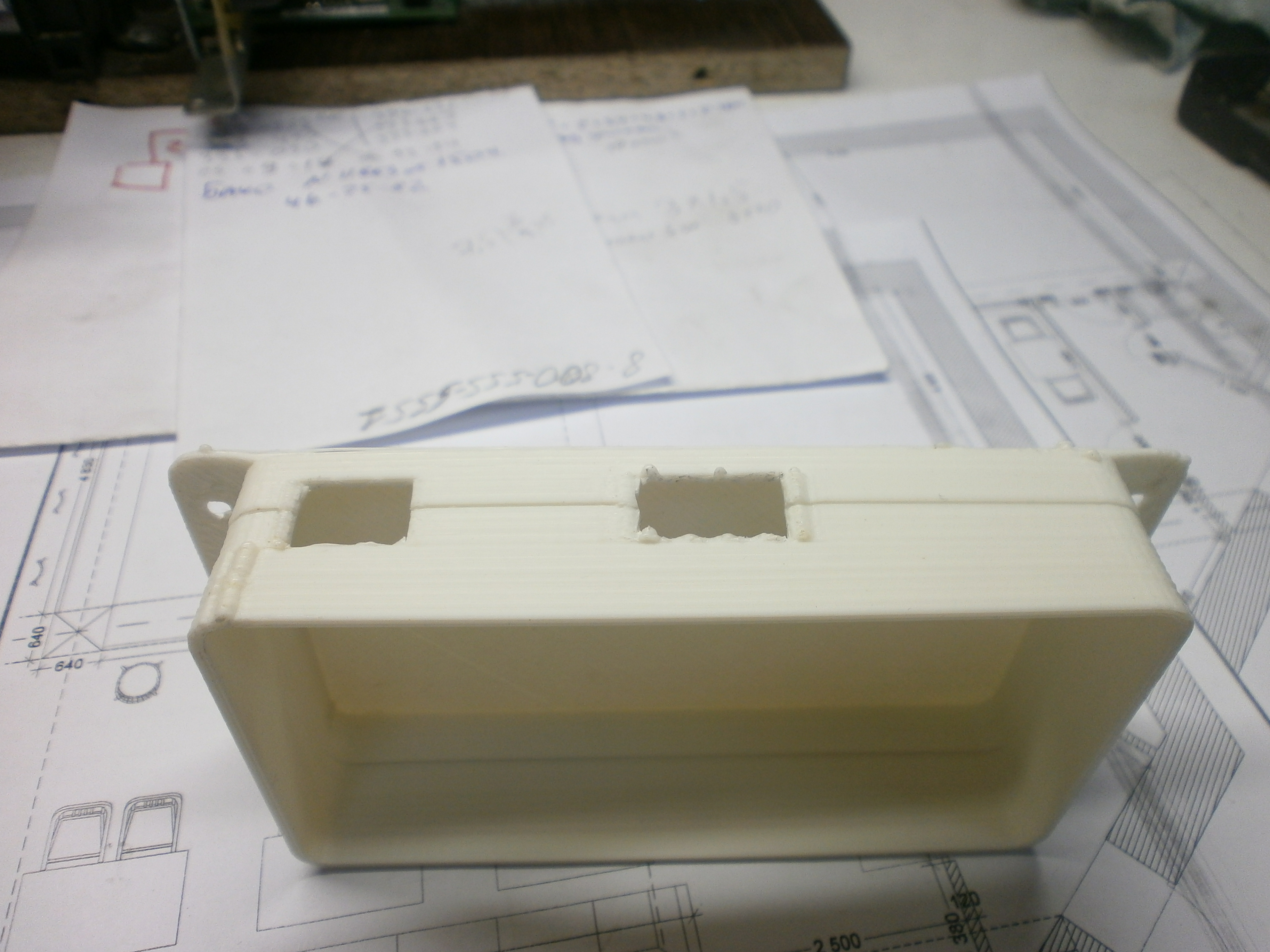

Вот напечатал коробочку (скорость периметр 50, заполнение 100, слой 0,2 мм, сопло 0,4 мм).
Вылезла куча косяков.



Добавлено спустя 59 минут 8 секунд:
Вот видео.
http://www.youtube.com/watch?v=aUZvD-ycu5w
http://www.youtube.com/watch?v=CgZsM7ZjwuM

Есть ли смысл в боудене? Мне кажется проблем больше чем преимуществ. Сколько весит подвижная часть (рельса с каретками)? Двигатель-то всего грамм 200. Неужели ощущитима его масса в такой конструкции?

Конкретный принтер не очень крепкий лишняя подвижная масса не пойдет ему на пользу, и боуден как и любой экструдер требует настройки
Точнее если, нужно разобраться с настройками скоростей, ускорений и слайсера

Добавлено спустя 1 минуту 40 секунд:
и еще

принтер работает под Mach3

думаю и в нем может быть дело

Честно говоря подход к проектированию напоминает принцип "соберу все грабли вместе".
Наверное для некоторых людей это самый эффективный путь обучения
Зато второй принтер должен быть идеалом !

Все приходит с опытом ! Второй обязательно получится в разы лучше. Видно что человек делал принтер по ходу, без предварительного проектирования в CAD программе. Мне даже страшно подумать чего бы у меня получилось если-бы я делал без предварительного проектирования.
