Setar +1000.
Я думал, что у тебя не чего не получится со шлейфами, а ты добился своего - молодец.
Поэтому русских победить не возможно.
Но всё таки будь аккуратней.

записал видео процесса калибровки и настройки принтера.
Получилось вроде урока
там же рассказываю про кровать.
P.S. видео 46 мин. про кровать вначале

Сегодня в ночи запустил принтер, и я весь в восторге : такого качества я еще не получал.
Вечером выложу фотки тестовых моделек.

Собралось очень точно и симметрично, например кровать имеющая не регулируемое закрепление на основе стола имеет перепад по геометрии столь малый что сразу позволила мне печатать слоем 0.1 мм без подложки (значит перепад самой кровати менее 0.1 мм по всей поверхности).

Финальные полезные размеры получились 345x250x300 (уменьшение за счёт прищепок держащих стол, а сверху за ненадобностью ограничил)
Насчет того чтобы убрать прищепки еще подумаю.

Подогрев кровать пока только радует но не буду забегать вперед - пока концепция на этапе тестирования.
После плановой замены источника питания на ATX 500W выросла максимальная температура, видел и 138С но выше греть не стал за ненадобностью.

Пока стол питаю от автомобильного реле, планирую перейти на твердотельное реле (посоветуйте на 12V ?).

Бум ждать!)

setar писал(а):Пока стол питаю от автомобильного реле, планирую перейти на твердотельное реле (посоветуйте на 12V ?).

а какой ток? он там более критичен, чем напряжение.
Есть предположение, что собрать из пары-тройки мосфетов ключ бйдет дешевле, на большие токи твердотельные реле дорогущие.

мне ток не получилось померять приборы которые у меня есть зашкаливает.
теоретически должно быть порядка 40А а практически видимо немного поменьше получилось (судя по мощности потребления из розетки) ток на кровати порядка 35А.
Но ставить разумеется с запасом, так что нужно ориентироваться на 50А

да стоамперных полевиков как грязи.

setar писал(а):теоретически должно быть порядка 40А
...
Но ставить разумеется с запасом, так что нужно ориентироваться на 50А

твердотельное реле на 50А - около 3-4 килорублей, IGBT транзистор на тот же ток - около 150р.

как механически это монтировать ?
по хорошему это штук по 6-8 проводочков в каждом направлении (калибр не помню, те что в ATX питании применяют).

ну приведу я их к какой нибудь печатке, а там как ?
плохо мне представляется это.
сейчас погуглю.

holomrn писал(а):да стоамперных полевиков как грязи.

Я себе сварганил управление полевиком от 12 вольт на обычной оптопаре (на оптопару приходит 5 в, на полевик она подает 12), полевик с материнки какой-то, оптопара тоже не помню откуда. В результате полевик открывается полностью, и при нагреве стола (самодельный круглый 180мм) минут за 5 до 100 градусов - практически не нагревается (градусов 30). Копеечное решение и не надо никаких реле (нет возможной проблемы выгибания стола при включении-выключении реле), медленный ШИМ работает без проблем, ничего не греется кроме стола.

а зачем там оптопара? гальваническая развязка особо не нужна, и с платы на стол все равно идет 12 вольт - для открытия достаточно. Или электроника сильно нестандартная?

Добавлено спустя 8 минут 51 секунду:

setar писал(а):как механически это монтировать ?

можно клеммамы винтовыми обычными, которые 15р за линейку в хозмагах. Выводы мощных корпусов типа ТО220 вполне себе зажимаются. И печаток не надо.

arkhnchul писал(а):а зачем там оптопара? гальваническая развязка особо не нужна, и с платы на стол все равно идет 12 вольт - для открытия достаточно. Или электроника сильно нестандартная?

Полевик от 5 вольт открывается не до конца и сопротивление у него приличное, как результат греется. Если на него не 5, а 12 вольт подать, то откроется полностью, сопротивление значительно меньше будет, и тепла на нем будет выделяться меньше.

А если взять logic level MOSFET, то он от 5 вольт будет прекрасно открываться

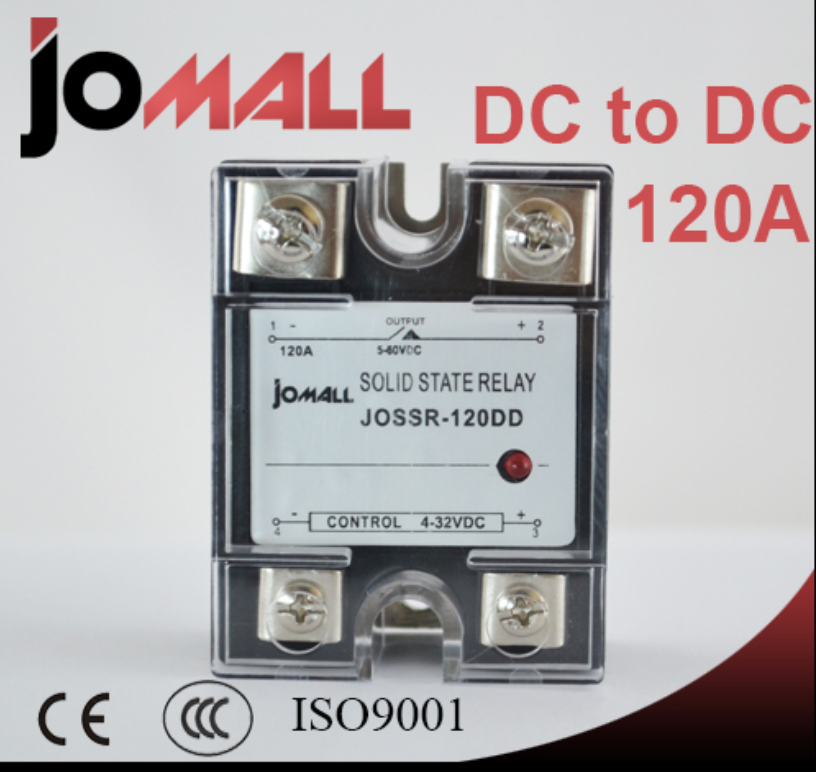

за 4$ заказал вот такую штуку:


Добавлено спустя 15 минут 49 секунд:

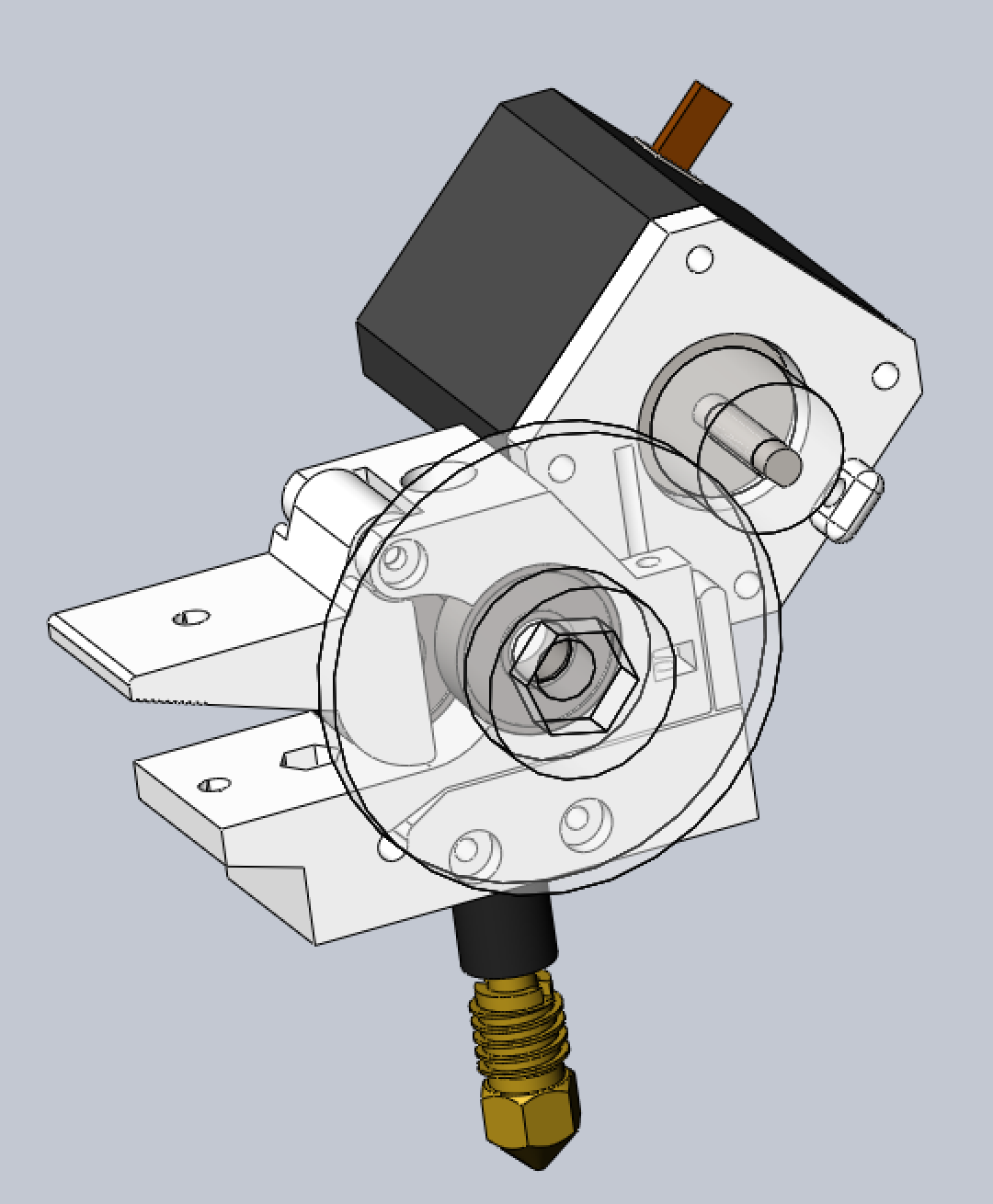

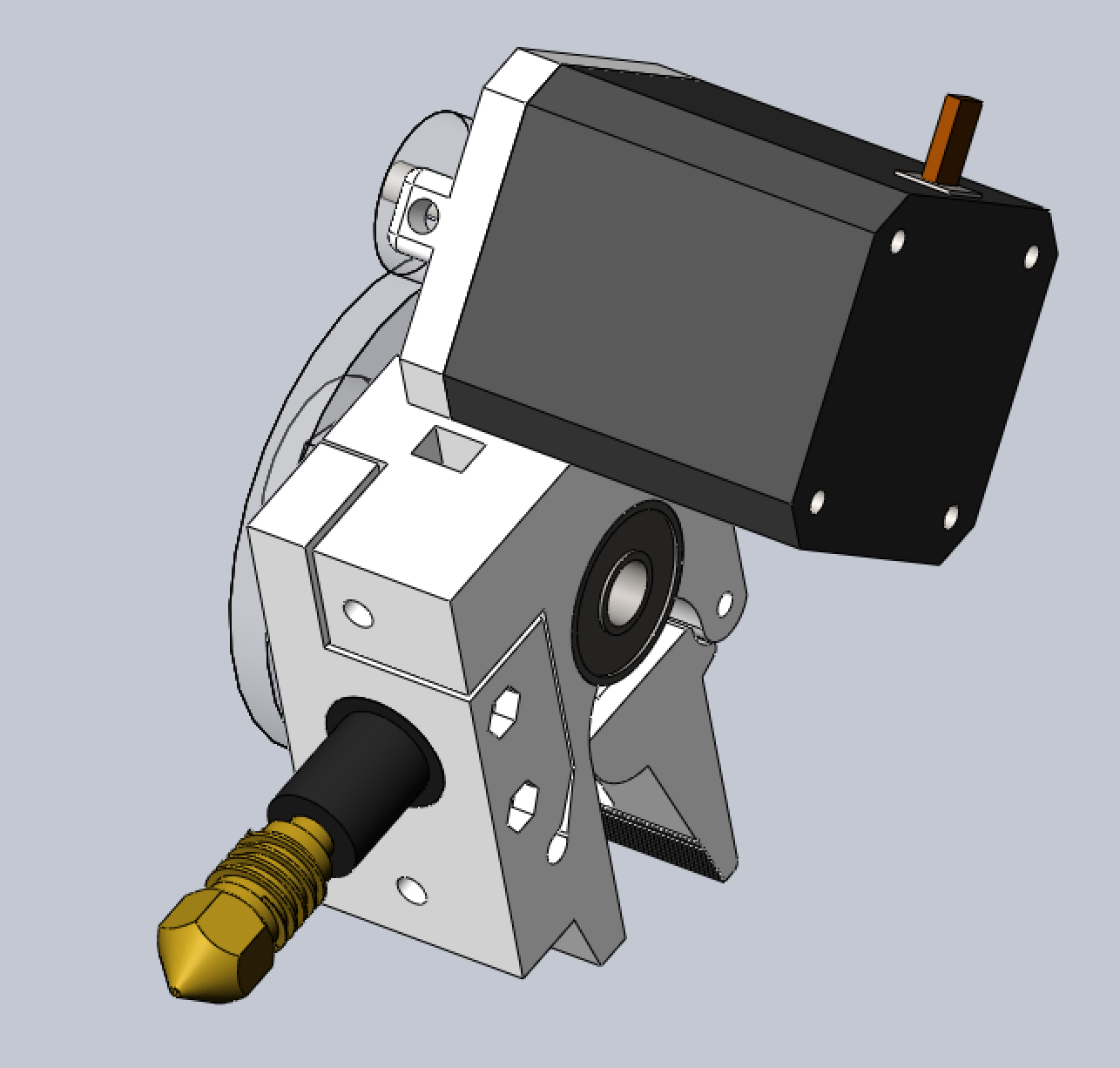

закончил моделирование вот такого хитрого экструдера:

wade c быстрозажимным механимзом и самое интересное с консольным вывешиванием горячей головы.
Это сделано для вкладки внутрь пленочного датчика нагрузки (FSR) механизма автокалибровки уровня стола легким нажимом кончика экструдера.

Подозреваю сомнения в величине свободного хода - он минимален (Switch Travel 0.05 mm), люфт выбирается упорным болтиком.

с неподвижной стороны основания лучше бы сделать два отверстия под винты, или пару штифтов добавить, из направляющих CD-ROM хорошие получаются
для проверки и так пойдет, а вот со временем наверняка разболтается
