И снова здравствуйте ))
Начну по порядку. Что имеем: RAMPS 1.4 + DRV8825 + 17HS8401NTB. Прошивка Marlin последняя. 6 оптических концевиков, голова, стол с подогревом. Каркас пока не собран и движок доехал пока только один. RAMPS питается от компьютерного БП 400w. Диод D1 НЕ выпаивал. Никакие перемычки на 3-х штырьковом разъёме не установлены (кстати, кто знает, нужно ли там ставить перемычку?) Контроллер с экраном 12864. Голову греет, Стол до 110 градусов нагрел.
Собственно проблема: Микрошаг - 1/16 (все 3 перемычки установлены). Прозвонкой определил пары на движке (красный-синий, зеленый-черный) Схему в нете не нашел - везде с желтым кабелем. Подключил движок к Х (2B,2A,1A,1B) - (Красный, синий, черный, зеленый). При попытке шагнуть движок свистит - драйвер закипает. внутри пар провода перекидывал - не помогает. Подстроечник крутил, но он без стопора - не понятно что выставлено. Нагрев очень быстрый (1-2 сек)- движок дергается и свистит. Что делать?
Заранее спасибо откликнувшимся.

ток надо уменьшить и проверить подключение шаговиков
2. Новые 8825 c 3-мя перемычками на рампс работают в микрошаге 1/32,

выставь для начала напряжение vRef
порядка 0.2 вольта, измерь относительно земли и центрального контакта подстроечника
должно перестать свистеть и греться

кстати, о каком 3х штырьковом разъеме идет речь?

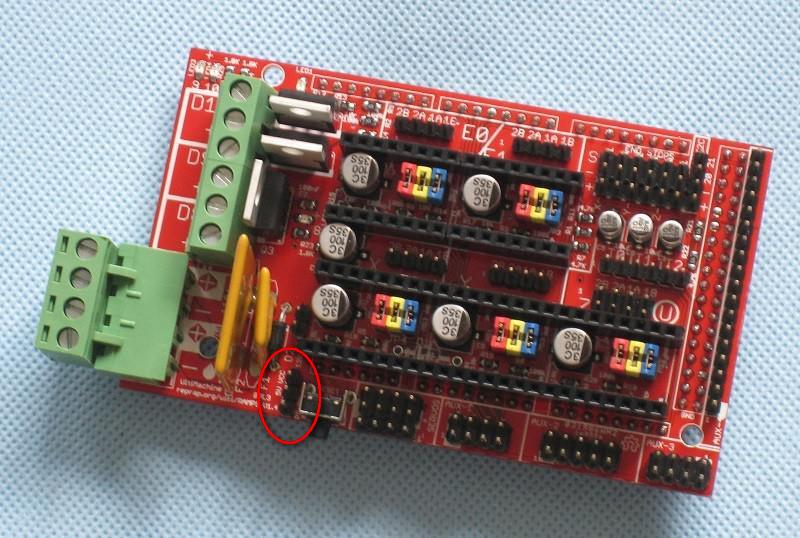

vRef это где? Напряжение между землёй и сердечником (крутилкой) подстроечника? Контакт возле кнопки сброса - на фото обведен красным овалом. А по поводу D1 что? и в настройке Марлина под драйвера и шаговики ничего енять не нужно?

Добавлено спустя 12 минут 30 секунд:
вернее не сердечником, а одиночным контактом

VaDer писал(а):vRef это где? Напряжение между землёй и сердечником (крутилкой) подстроечника? Контакт возле кнопки сброса - на фото обведен красным овалом. А по поводу D1 что? и в настройке Марлина под драйвера и шаговики ничего енять не нужно?

Добавлено спустя 12 минут 30 секунд:
вернее не сердечником, а одиночным контактом

ЭТИ ПИНЫ ВООБЩЕ ДЛЯ управления ATX блоками.
В виду иммелись цветные джамперы что под драйверами шд.
для настройки тока берете мультиметр, в режим вольметра(до 2В)
минус к земле на плате, плюс с помощью проводка к отвертке(отвертка должна имметь металическое покрытие) которой вращаете подстрочный резистор, и вращением устанавливаете напряжение от 0.2В до 1.5В

СПАСИБО! С питанием разобрался. По умолчанию на драйверы шло около 2 вольт, по этому и закипали драйвера при подаче сигнала. Уменьшил до 0.2 - молчал, 0.5 - поехал тихо и не греется..

Остались вопросы по 3-х штырьковому разьёму и по диоду D1 (хотелось бы чтобы принтер запитывался не от USB - мог работать полностью автономно с карточки)

А сейчас он у вас ардуина от usb питается? Подключаете БП к 12в разъему RAMPS, диод никакой выпаивать не надо. Таким образом электроника будет запитана только от БП с возможностью подключения USB. На трехпиновый разъем можно ничего не вешать и не коротить.

porex писал(а):А сейчас он у вас ардуина от usb питается? Подключаете БП к 12в разъему RAMPS, диод никакой выпаивать не надо. Таким образом электроника будет запитана только от БП с возможностью подключения USB. На трехпиновый разъем можно ничего не вешать и не коротить.

У меня так и подключено, но говорят, если не пробрасывать 5В от блока питания на ардуину, то RAMPS сильно греется преобразовывая 12В в 5В для ардуины. Ну и хотелось бы чтобы принтер выключал БП после окончания печати. Вроде где-то видел такую тему.

VaDer писал(а):СПАСИБО! С питанием разобрался. По умолчанию на драйверы шло около 2 вольт, по этому и закипали драйвера при подаче сигнала. Уменьшил до 0.2 - молчал, 0.5 - поехал тихо и не греется..

Остались вопросы по 3-х штырьковому разьёму и по диоду D1 (хотелось бы чтобы принтер запитывался не от USB - мог работать полностью автономно с карточки)

1. Не советую питать ардуну с 12В(по умолчанию), стабилизатор на ней как правило перегрет. У меня регулярно выгорает(от скачков по 12В)
2.Вот тот 3-х разъем позволяет управлять АTX Блоками питания,к PS-ON поключаете зеленый провод(тот который при соединии с землей БП включает его), VCC обычно фиолетовый, это дежурные +5В, тоесть на всегда есть 5 вольт. 3 ничего цеплять не надо.
На последнем марлине 1.0.2 вроде можно тушить с помощью этого питание по 12В.
3.Либо в g код надо дописать команду(она на вики репрапа была)

ruut75 писал(а):

VaDer писал(а):СПАСИБО! С питанием разобрался. По умолчанию на драйверы шло около 2 вольт, по этому и закипали драйвера при подаче сигнала. Уменьшил до 0.2 - молчал, 0.5 - поехал тихо и не греется..

Остались вопросы по 3-х штырьковому разьёму и по диоду D1 (хотелось бы чтобы принтер запитывался не от USB - мог работать полностью автономно с карточки)

1. Не советую питать ардуну с 12В(по умолчанию), стабилизатор на ней как правило перегрет. У меня регулярно выгорает(от скачков по 12В)
2.Вот тот 3-х разъем позволяет управлять АTX Блоками питания,к PS-ON поключаете зеленый провод(тот который при соединии с землей БП включает его), VCC обычно фиолетовый, это дежурные +5В, тоесть на всегда есть 5 вольт. 3 ничего цеплять не надо.
На последнем марлине 1.0.2 вроде можно тушить с помощью этого питание по 12В.
3.Либо в g код надо дописать команду(она на вики репрапа была)

Огромное спасибо. Именно это я и искал. Точно помню, про фиолетовый провод. Единственное его подключали напрямую к ноге ардуино, а через этот разъем, мне кажется, будет правильнее.

ruut75 писал(а):1. Не советую питать ардуну с 12В(по умолчанию), стабилизатор на ней как правило перегрет. У меня регулярно выгорает(от скачков по 12В)

Не сколько принтеров в хозяйстве, ни у одного такого не наблюдал. Скорей всего у вас проблема с блоком питания раз бывают скачки по 12В, от этого стабилизатор и выгорает.

ruut75 писал(а):2.Вот тот 3-х разъем позволяет управлять АTX Блоками питания,к PS-ON поключаете зеленый провод(тот который при соединии с землей БП включает его), VCC обычно фиолетовый, это дежурные +5В, тоесть на всегда есть 5 вольт. 3 ничего цеплять не надо.

В этом случае необходимо выпаивать диод.

porex писал(а):

ruut75 писал(а):1. Не советую питать ардуну с 12В(по умолчанию), стабилизатор на ней как правило перегрет. У меня регулярно выгорает(от скачков по 12В)

Не сколько принтеров в хозяйстве, ни у одного такого не наблюдал. Скорей всего у вас проблема с блоком питания раз бывают скачки по 12В, от этого стабилизатор и выгорает.

ruut75 писал(а):2.Вот тот 3-х разъем позволяет управлять АTX Блоками питания,к PS-ON поключаете зеленый провод(тот который при соединии с землей БП включает его), VCC обычно фиолетовый, это дежурные +5В, тоесть на всегда есть 5 вольт. 3 ничего цеплять не надо.

В этом случае необходимо выпаивать диод.

1. В случае очень мощного стола от этого избавится сложно.(ток 14А, с реле постояно горел стаб,с мофсетом иногда)
2.У знакомого фиолетовый провод подключен к ардуне в разъём тот что рядом с USB.(диод выпаян,точнее его не было )

Китайцы в дешевые ардуины любят лепить стабилизаторы с меньшей выходной мощностью из-за этого так же могут быть проблемы.
