Добрый день!

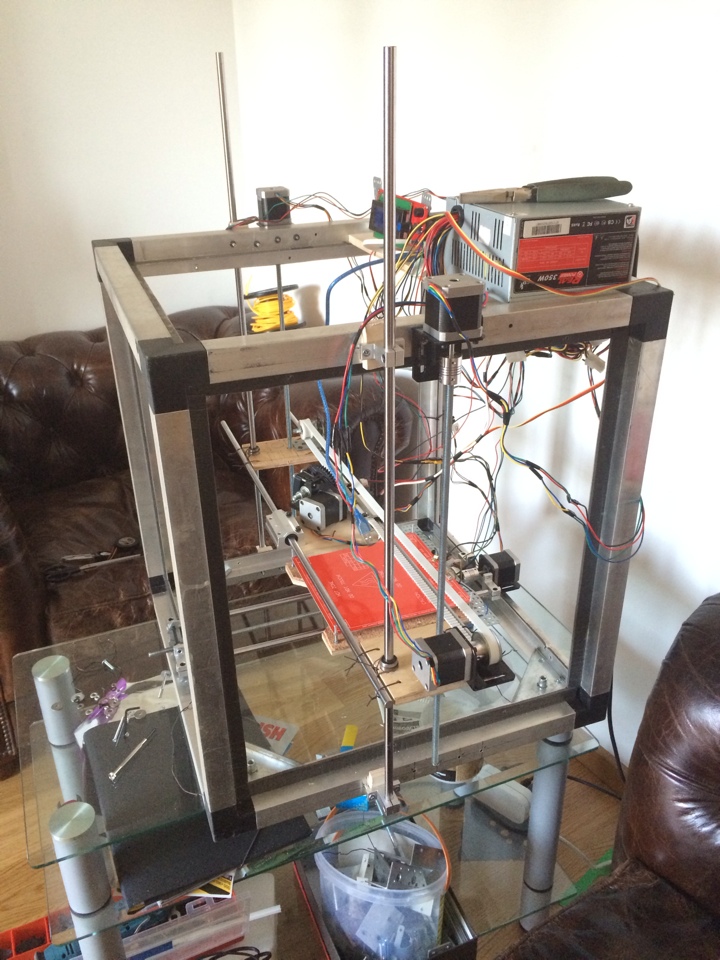

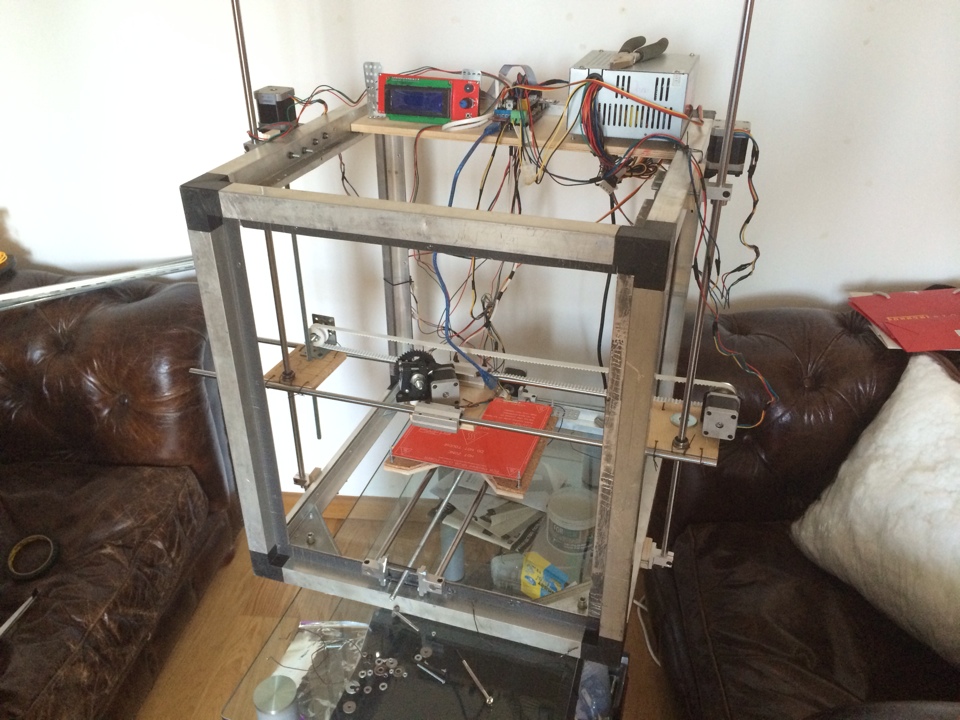

Дособрал я наконец то свой первый пробный 3Д принтер! Делал по принципу: Сначало из того, что есть, с минимальными вложениями, и потом по принципу РЕПРАПА совершенствовать конструкцию.
Детали:
Рама - б/у от вентиляции.
Направляющие - 10 мм ( по длине взяты с запасом).
Подшипники - Каретка экструдера модули LM10LUU? Ось У 4 LM10UU, Ось Z 2 LM10UU.

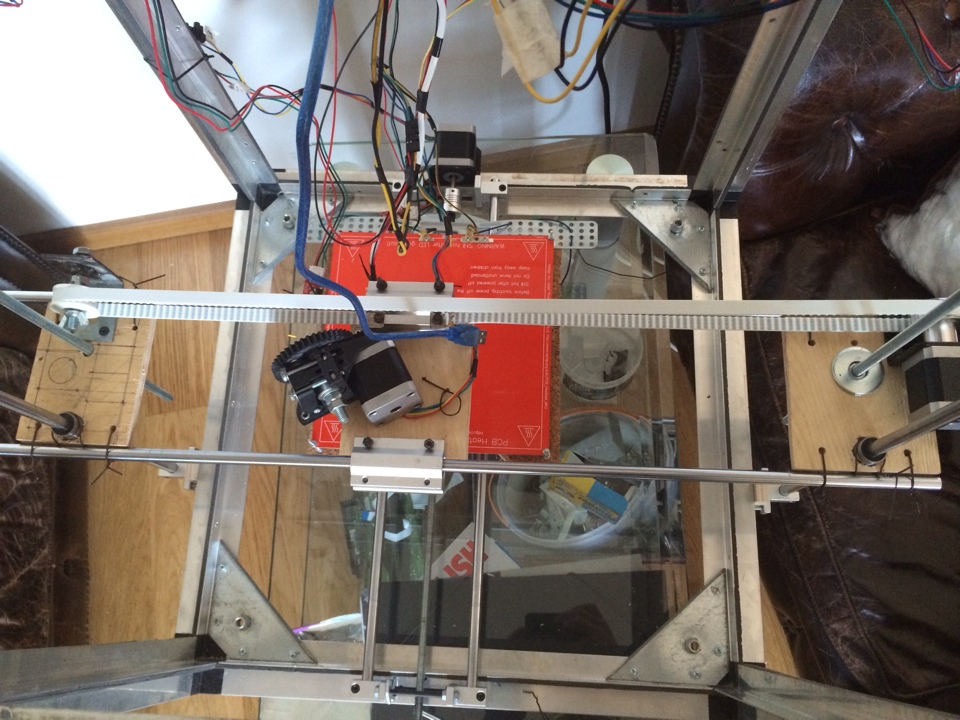

Ось Y движется за счет резьбовой втулки М8, Ось Z по принципу Prusa mendel, тоже на М8, Ось Х на ремне 10мм (шаг 5.08 XL) шкив 20 зубьев.
5 ШД - Nema 17HS8401.
Heatbed - MK2B

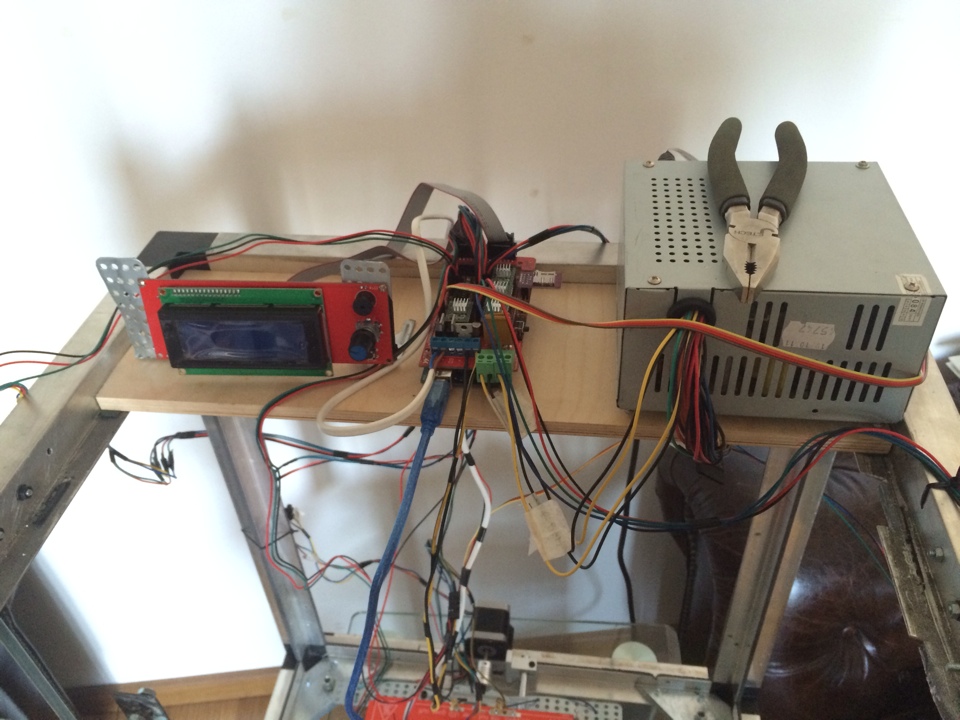

Arduino mega 2560 R3 + Ramps 1.4 + LCD 2004 + SD карта.
Концевики механические.
Экструдер - Gregs Wade extruder для 3мм нити.
Фото прилагаются)
В чем собственно проблема: Скачал Arduino ide, Драйверы установил. При подключении плата определялась правильно. Скачал прошивку Марлин. Попробовал ее загрузить на плату. Процесс загрузки прошел, IDE показала размер кода программы.
Вдруг,
Плата толи засвистела, толи завыла я сразу отключил. Страшно что нибудь сжечь. Поэтому надеюсь на Вашу помощь! Скачанную прошивку не менял. Подскажите что делать дальше? В чем косяк?
Заранее благодарю за ответы!

чтоб было не страшно прошей сначала просто ардуину без всего.
засвистели скорей всего шаговики когда драйвера включились.

Добавлено спустя 48 секунд:
а что за рама такая от вентиляции красивая?

Алексей_76 писал(а):Скачанную прошивку не менял. ... В чем косяк?

Вот в этом и косяк.

Подскажите что делать дальше?

Курить ветку про марлин и его настройку.

Ну и самое первое - ток движков настроен?

holomrn писал(а):Ну и самое первое - ток движков настроен?

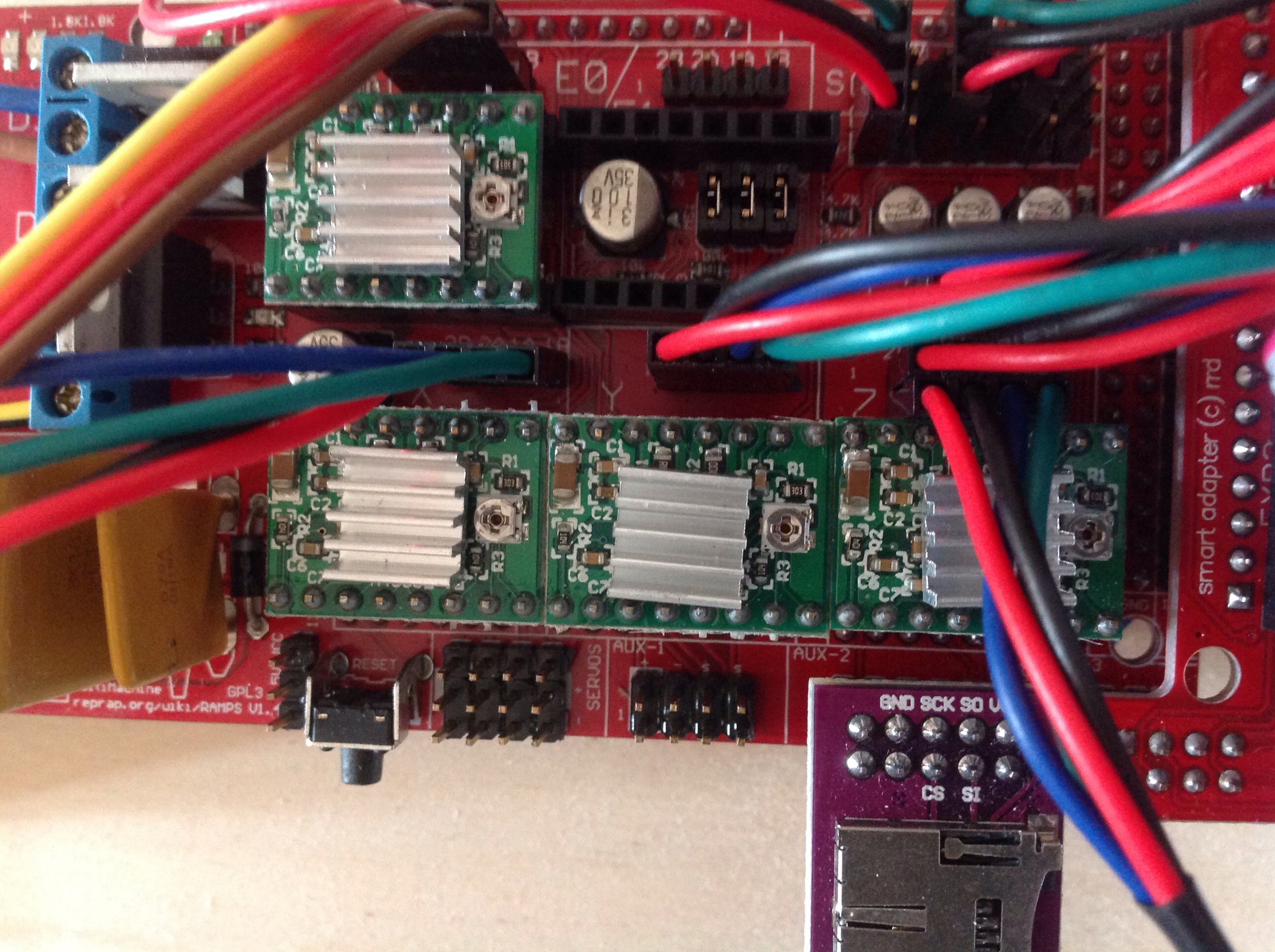

Ток движков был выставлен везде одинаково (покупал комплект электроники в китае) сам только радиаторы приклеил. Вижу на регуляторах цифры 1 и 4.
ШД, как я понимаю, 1,8А (написано))).
Уже писал здесь на форуме, в теме для новичков, не могу найти. Помню там советовали выкрутить регуляторы против часовой стрелки и по ходу настройки прибавлять по чуть чуть ( вроде так, может что то путаю).
А где там найти шкалу? Или относительно чего ориентироваться? Например в крайнем "левом против часовой стрелки" положении цифра 1 куда должна быть направлена?

Есть два варианта:
1) "методом тыка": поставить в среднее положение и регулировать чтобы движки крутились не пропуская шагов и не грелись
2) "научный": посчитать и выставить. (ссылку не помню, но должно легко гуглиться)

Myp писал(а):а что за рама такая от вентиляции красивая?

Каркас от короба вентиляции, с четырех сторон был обшит металлическими панелями, внутри фильтр стоял, предназначалась в торгово-офисное здание, наверное промышленного типа. Нам на работе по наследству досталась (вентиляция)
Есть еще рама, на фото внизу она подлиннее, но пониже. Из нее мне прям чпу фрезер видится)))

Тоже интересно, это что за вытяжка такая? Прям готовый корпус для принтера!
Прям не вентиляция, а сказка для принтера.

PS: Упс, пока писал уже ответили.

wzor писал(а):Тоже интересно, это что за вытяжка такая? Прям готовый корпус для принтера!
Упс, пока писал еже ответили.

По сути алюминиевый профиль (квадратного сечения 30мм и к нему 2 ребра жесткости) скреплен специальным для него крепежом (пластиковый уголок на 3 стороны). Наверное не самый удачный вариант из алюминиевых профилей тк для крепления чего либо надо сверлить, а это полюбому не на 100% точно. Лучше если выбор есть поискать какой нибудь профиль с (например) т-образными пазами. Но это уже теория... А на халяву я и из дерева готов был сколотить)))

Добавлено спустя 1 час 22 минуты 25 секунд:
Все, разобрался! Пищал LCD , пока его выключил.
Запустил, попробовал, все движки работают. Надо настраивать. Походу это процесс долгий.
Еще вопрос: я так понимаю по механической части мой принтер похож на prusa mendel? За исключением, что там ось Y движется ремнем, а у меня шпилькой. То есть мне настраивать нужно как prusa mendel?

ось Y на шпильке это юмор такой ?

Ну если нет ремня, то пока и шпилька сойдет, работать будет правда неприемлемо медленно и с люфтом наверняка

icehardy писал(а):Ну если нет ремня, то пока и шпилька сойдет, работать будет правда неприемлемо медленно и с люфтом наверняка

Все верно, только шкива нет)))

Тут неплохая статья про настройку принтера, в том числе и про ток драйверов. Делал все по ней.

Зайдите на ближайшие металоприемки так встречаются разные аппараты со шкивами типа принтеров ксероксов и тд

Засвистел динамик на дисплее, нужно выставить правильный в marlin`e.
