Здравствуйте. Вот очень сильно загорелось построить своими руками 3Д принтер ну и приобрёл следующие пять шаговых двигателей:

Part No.: 17HS5425/ 42BYGHW811
Frame Size: NEMA17
Step Angle: 1.8 degree
Voltage: 3.1V
Current: 2.5 A/phase
Resistance: 1.25 Ohm/phase
Inductance: 1.8 mH/phase
Holding torque: 4800g-cm 70OZ-IN
Rotor inertia: 68 g-cm2
Detent torque: 0.28 kg-cm
Number of wire leads: 4
Weight: 0.34 kg
Length: 48mm

В интернете те контролеры которые на RAMPS v1.4 идут 1.2А, 1.5А, 1.7А и 2.2А они все слабенькие и как я понял со многих форумах двигатель не работает даже на 50% своей мощи и очень сильно греется. Так вот я ищу контролер который выдавал желательно минимум 3А (так с запасом, чтобы схема лишний рас не напрягалась и была всегда слегка тёплой) и что-бы онo как-нибудь былo совместимo с RAMPS v1.4.

В великом интернете нашёл сперва видео на ютубе там один человек показывает свой самодельный принтер в работе и говорит что у него RAMPS с контролерами от Toshiba и они выдают 3,5А где-то на 2-ой минуте.

Я поинтересовался дальше и это выходит TB6560 о них много сказано "в качестве ЧПУ" но нигде не сказано и не написано как их TB6560 подключить к RAMPS v1.4.
Вот тут даже какая-то схема есть (RepRap electronics TB6560)
но я один фиг ничего не понимаю.

Распечатать в Layout 6.0 и за тем протравить не проблема вот только где печатную плату раздобыть? Мне даже бы картинки хватило. Ах да есть ещё и ТВ6600 она ещё мощнее вот только не знаю может она вообще сюда никак не подходит?

Может мне кто-нибудь помочь я думаю, что я тут 100% не один такой

Вот ещё нашёл L6470 по размеру 1 в 1 как и DFV8825.
Есть ещё и L6208, но по размеру уже на 5мм больше

dima182 писал(а):как я понял со многих форумах двигатель не работает даже на 50% своей мощи и очень сильно греется.

если двигатель сильно греется значит он работает на 100% мощности, так и должно быть. нормальная температура ШД 60-80 градусов.
или они холодные и работают в пол силы или горячие но на полную.

nema17 на 2,5 ампера это спорный вариант, потому что чем выше ток тем больше мотор греется.
значит придётся его охлаждать вентилятором с радиатором, лишние сложности.
или снижать ток, а если снижать ток то проще сразу взять мотор на меньший ток и не мучаться.

TB6560 капризна к разводке и чуть что сдыхает с феерверком и выжиганием основной платы.
надо понимать на что идёшь


вобщем делай как все на 1,2 - 1,7 амперных моторах и StepStick с радиатором.

dima182 писал(а):
Распечатать в Layout 6.0 и за тем протравить не проблема вот только где печатную плату раздобыть?

Смысл этого предложения ускользает от моего понимания. Если протравить текстолит, то получится печатная плата... или как?

С чего Вы решили, что стандартный RAMPS Вам не подойдет. 3d принтер вообще не высоконагруженное устройство. Это не ЧПУ, там тягать чугунный стол и заготовку под нагрузкой фрезы вообще не надо. Движок может быть дохленький, и RAMPS'a выше крыши.

А тошиба весьма капризное решение. Поэтому, если Вам с точки зрения высокого исскуства с ней повозиться, то за основу можно взять кучу ЧПУ решений, они тоже берут на входе G-code. Останется разобраться с интерфейсом Ардуины.
А если принтер сделать, то RAPMS вполне нормальное решения, только движки у Вас со слишком большим током, охлаждать придется. Не принтерные они.

dima182 писал(а):Здравствуйте. Вот очень сильно загорелось построить своими руками 3Д принтер ну и приобрёл следующие пять шаговых двигателей:

Part No.: 17HS5425/ 42BYGHW811
Frame Size: NEMA17
Step Angle: 1.8 degree
Voltage: 3.1V
Current: 2.5 A/phase
Resistance: 1.25 Ohm/phase
Inductance: 1.8 mH/phase
Holding torque: 4800g-cm 70OZ-IN
Rotor inertia: 68 g-cm2
Detent torque: 0.28 kg-cm
Number of wire leads: 4
Weight: 0.34 kg
Length: 48mm

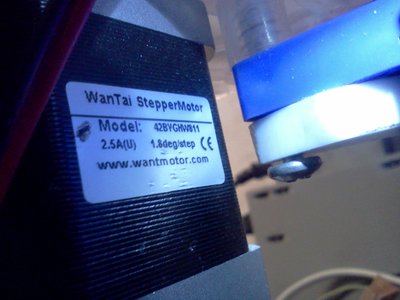

Моторы в точности как у меня на seemecnc

В интернете те контролеры которые на RAMPS v1.4 идут 1.2А, 1.5А, 1.7А и 2.2А они все слабенькие и как я понял со многих форумах двигатель не работает даже на 50% своей мощи и очень сильно греется.

Я тоже очень люблю считать всех идиотами.

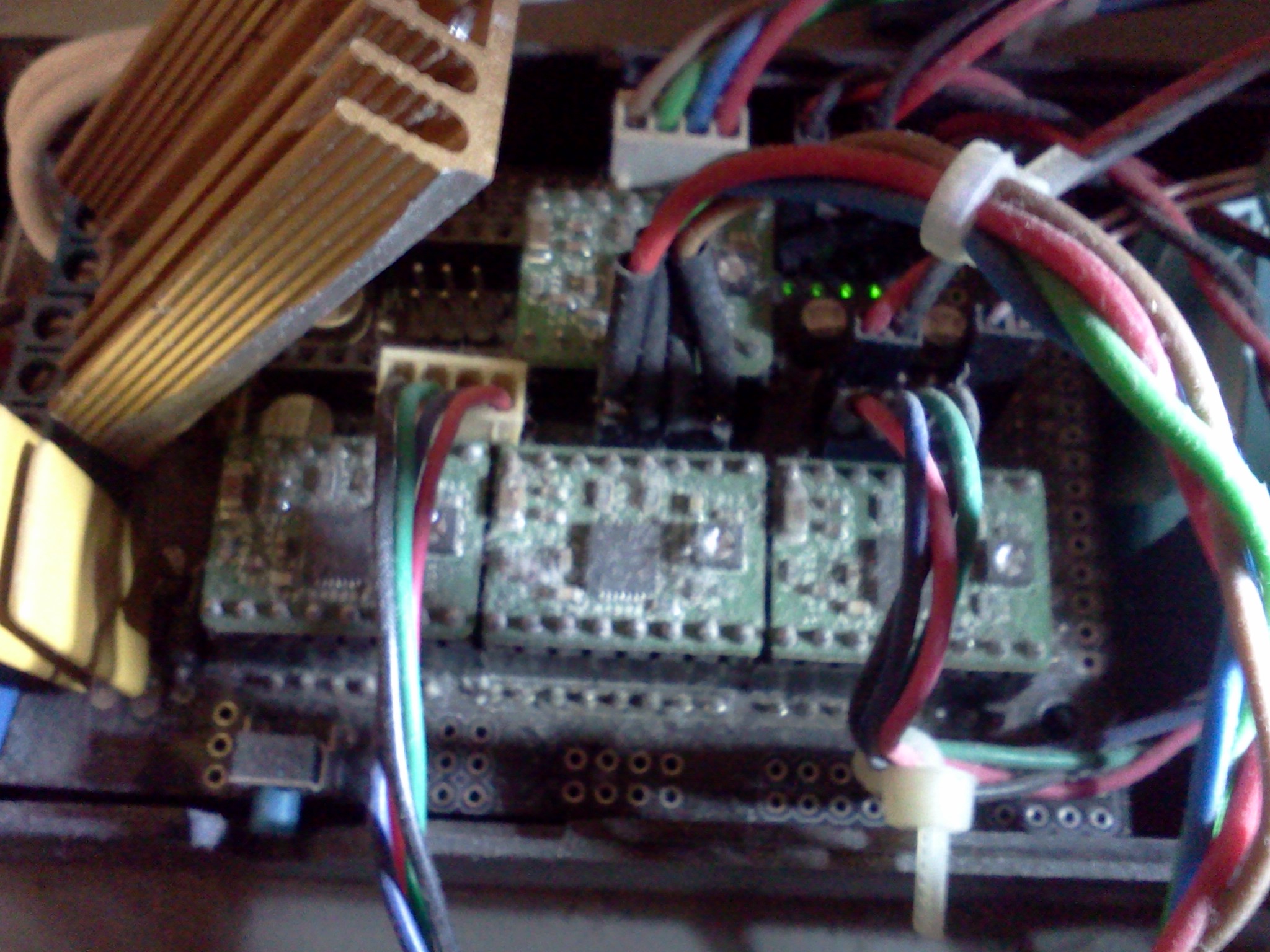

По теме - данные движки у меня холодные. Степстики - без радиаторов. Всё пашет уже два года.

дальнейший бред поскипан.

karabas2011 так, что у вас стоит?
Просто в этом деле я тут бес понятия. В электронике я шарю так в среднем (на уровне хобби) зато имеются прямые руки
Извиняюсь сели что, у меня в уме не было кого либо считать идиотом.

Сегодня приобрёл 4 штуки L6470 посмотрим как будет работать. Если разберусь, что да куда.

dima182 писал(а):karabas2011 так, что у вас стоит?
Просто в этом деле я тут бес понятия. В электронике я шарю так в среднем (на уровне хобби) зато имеются прямые руки
Извиняюсь сели что, у меня в уме не было кого либо считать идиотом.

Сегодня приобрёл 4 штуки L6470 посмотрим как будет работать. Если разберусь, что да куда.

Разумно входить в тему используя чужой опыт, а уж потом генерить идеи. А чужой опыт десятков тысяч говорит о том, что рампс и любые 4-5кг немы17 прекрасно работают, выпускаются большими сериями и стоят дешевле грибов. Реально только движок на экструдере тёплый - поскольку там единственное нагруженное место

karabas2011 и говорите, что всё хорошо работает? Хм наверное тогда и мне следует взять DRV8825.

dima182 писал(а):karabas2011 и говорите, что всё хорошо работает? Хм наверное тогда и мне следует взять DRV8825.

Ткните пальцем у кого не работает

Так ведь не на кого. Спасибо за ответ. Если чего будет позитивного с L6470 обязательно тут отпишусь. А так наверное возьму c aliexpress Pololu drv8825
