А, платки ендстопа нету
да просто полно людей у кого 32 бита с 3.3 вольта, наверняка используют оптические концевики. А эти концевики вполне распространенные на Али. Пока использую механические, хотя там точность на Z не очень. А попутно буду разбираться что к чему. Много нюансов что то вылезло. Гугл скоро обидится и заблокирует меня

VitDagger писал(а):А, платки ендстопа нету

В смысле? А что ты подключал?

Тьфу, схемки от платки нет, это я уже заговариваюсь

VitDagger писал(а):хотя там точность на Z не очень

По зет или датчик касания? в Дельте? Ты меня не путай!

На оси Z использую оптический концевик, обычный 5 вольтовый
просто включена подтяжка к нулю
Срабатывает всегда четко

Код: Выделить всё

gamma_max_endstop   1.29v

контроллер MKS-SBASE

А как это сделать в MK4duo? Или физчески нужно?

Добавлено спустя 2 минуты 2 секунды:

ilalexey писал(а):

VitDagger писал(а):хотя там точность на Z не очень

По зет или датчик касания? в Дельте? Ты меня не путай!

Концевик по оси Z сейчас механический, у него повторяемость не очень. Это я имел ввиду. Принтер CoreXY.

Припаять резистор сигнал-земля, возможно с номиналом придется поиграть
Но думаю так получится

Спасибо, попробую.

icehardy писал(а):Припаять резистор сигнал-земля, возможно с номиналом придется поиграть
Но думаю так получится

Без схемы, думаю, может не прокатить. Может кака получиться. В начале топика написано, что у "такой" платы подтяжка на vcc. Если на землю сигнал опустить без понимания процесса..
Какой делитель может выйти из всех этих неизвестных подтяжек?

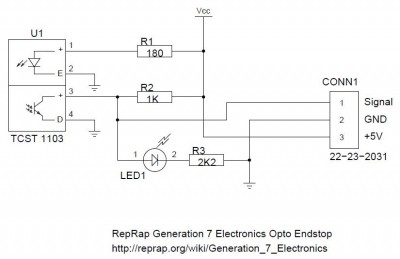

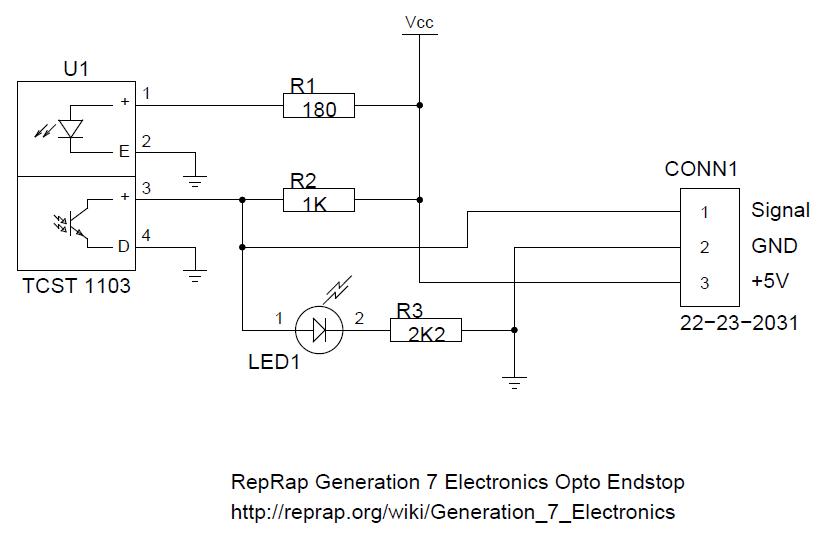

Вроде бы эта схема

Ок. Стандартный подход. Отдельно от материнки работает?
На кой там подтяжка на землю(по советам) не понял.

Не знаю почему, но работает именно с подтяжкой на землю
датчик TCST2103
какие номиналы запаяны не проверял, а на схемах разные указывают

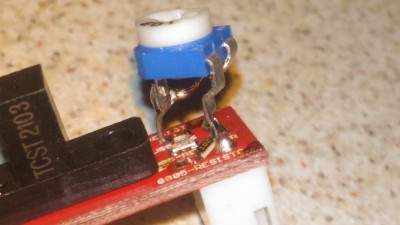

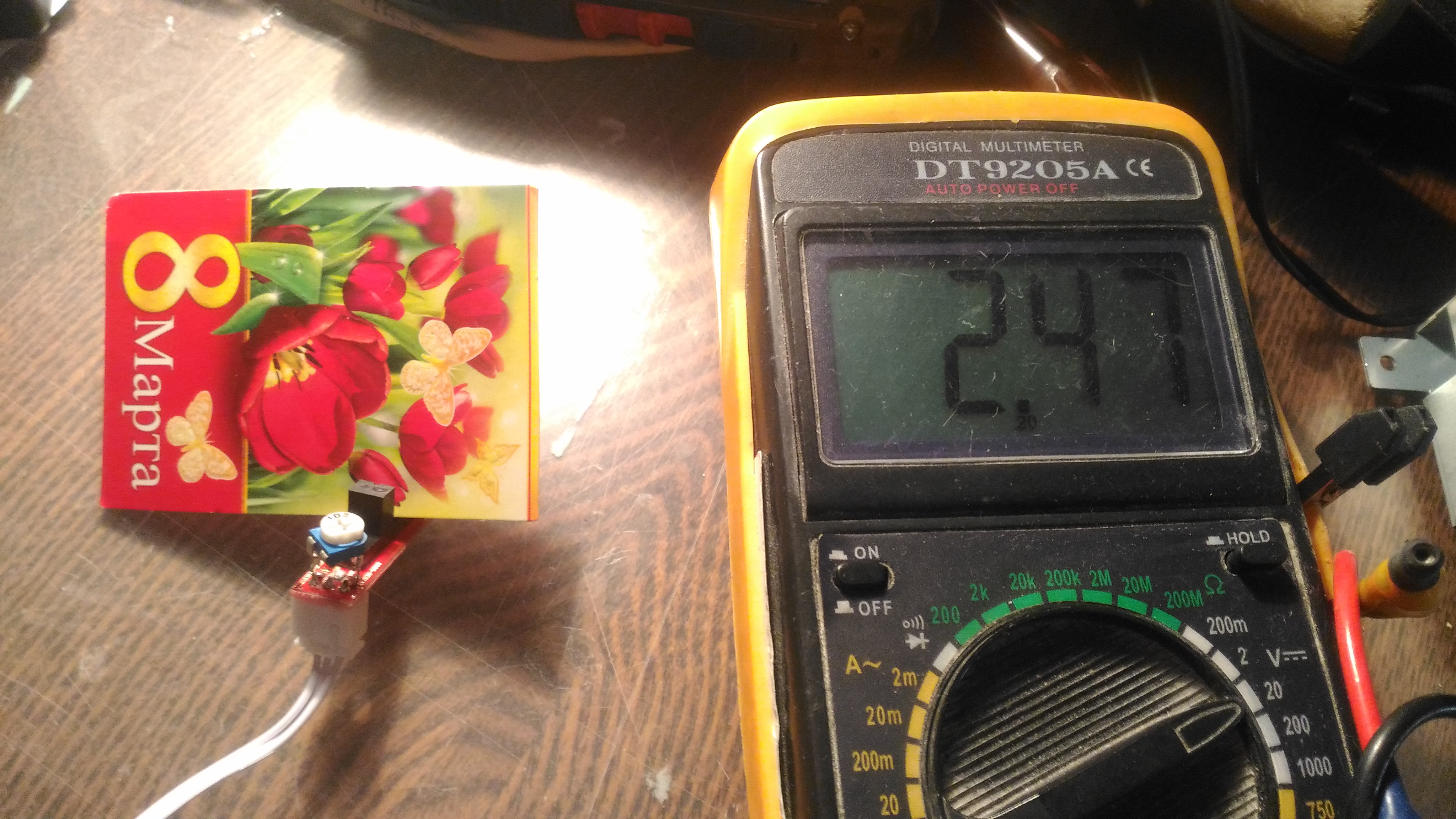

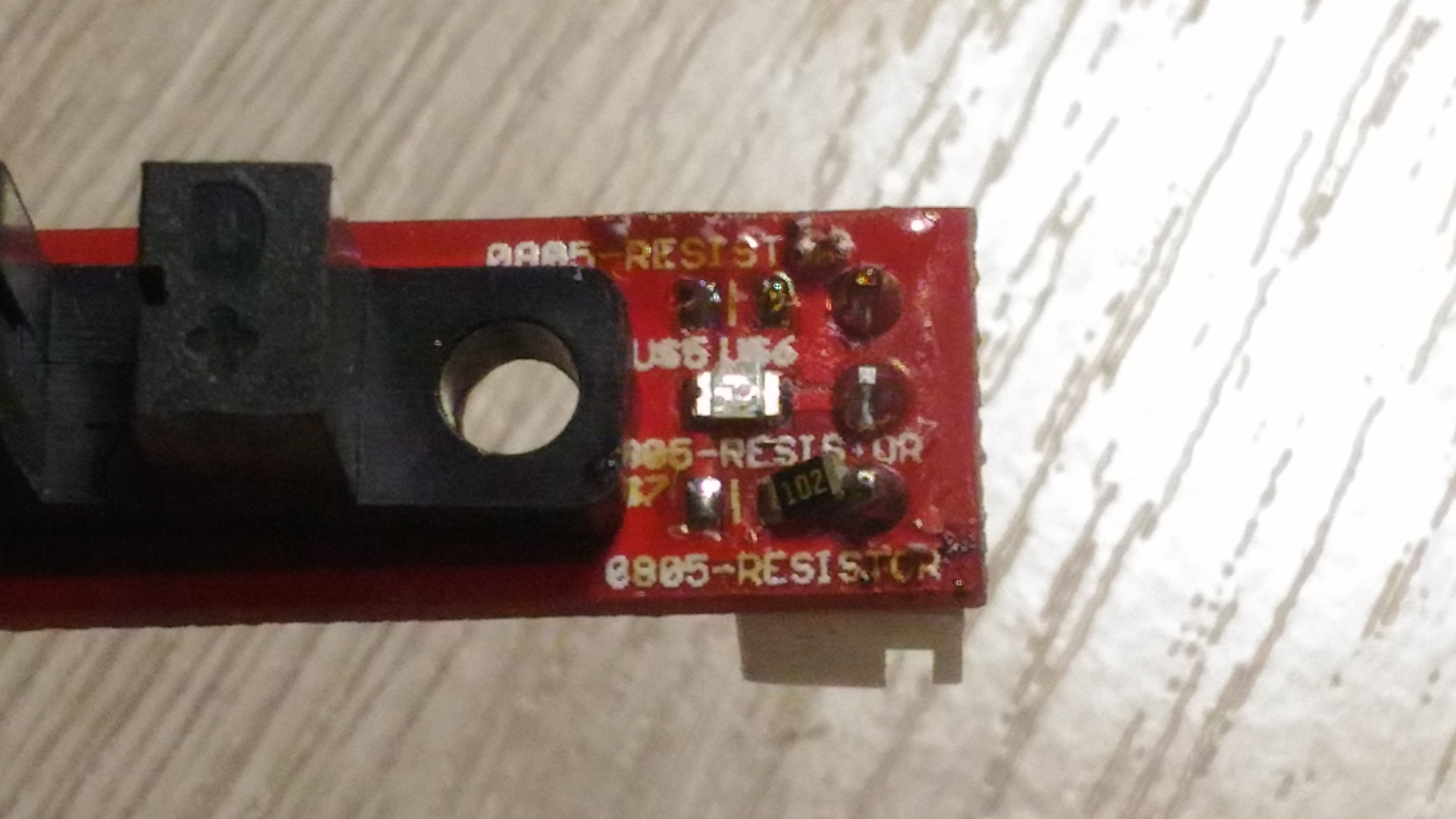

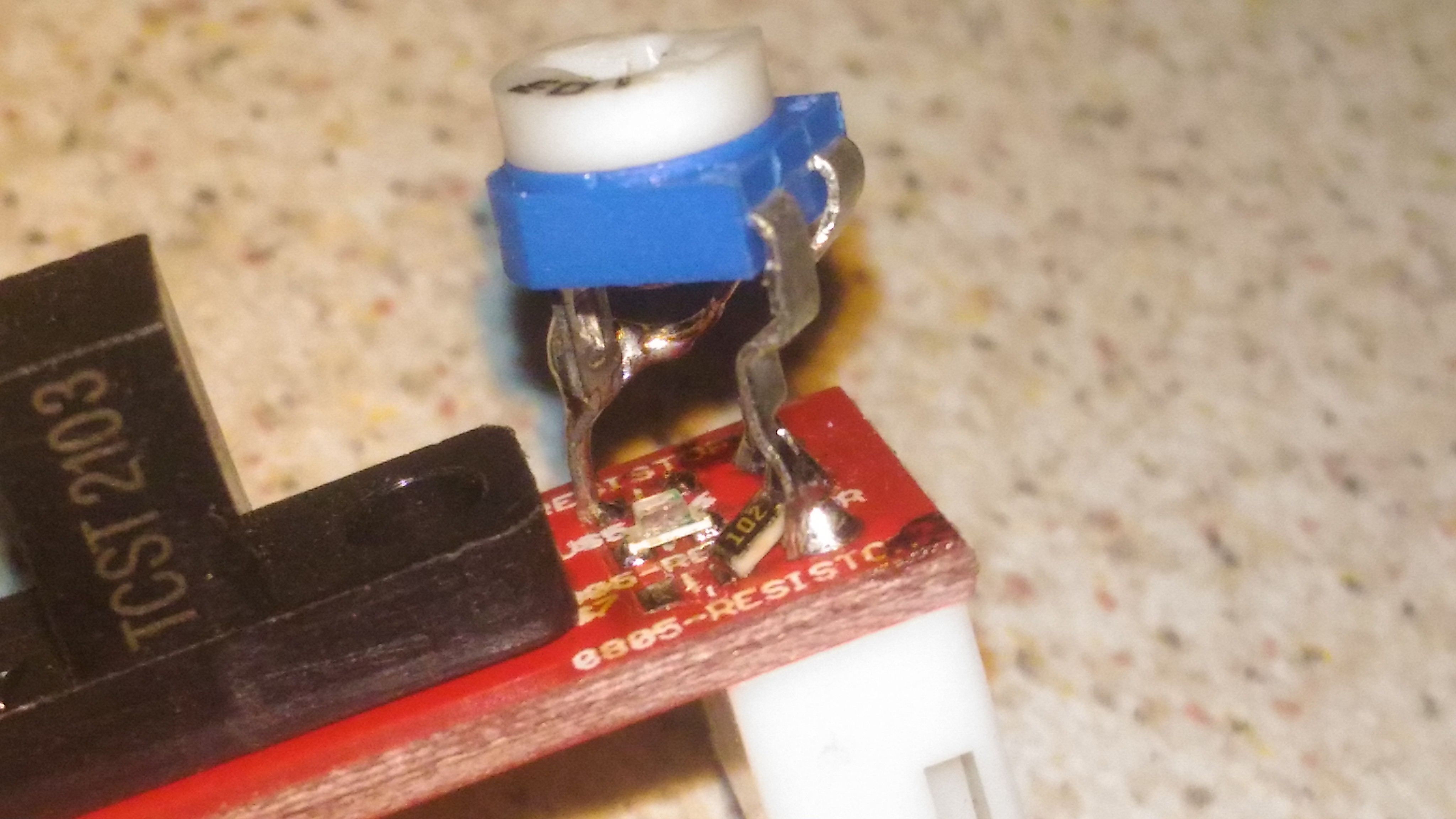

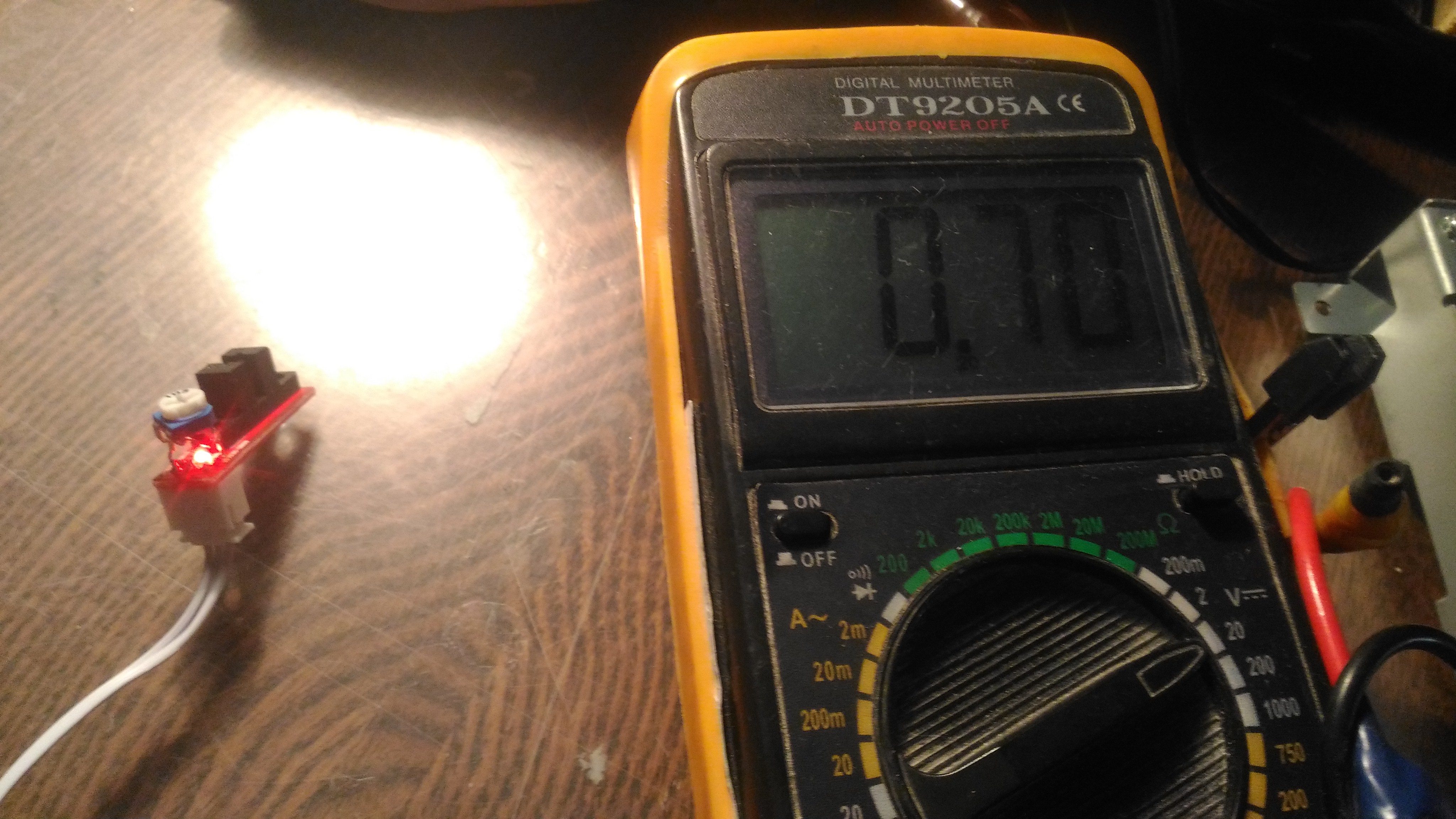

Сегодня решил провести эксперемент с оптическим концевиком на 5 вольт для платы с питанием 3.3 вольта. Припаял подстроечный резистор на 10 кОм меньше не нашел. Выставил на нем 18 Ом и начал проверять как работает после переделки. Все заработало, логический "0" 0.7 в, "1" 2,7в. Решил проверить показания резистора, они сбились и прибор показал 180 Ом. Решил еще покрутить поставил 300 Ом, на выходе стало 0.4 в. Резистор можно ставить в этих пределах.
