Приобрел себе вот такого зверя


http://reprap.org/wiki/RepRapDiscount_Full_Graphic_Smart_Controller

Как в инструкции скопировал либу U8glib в ардуино из аддона.
раскоментировал строку.
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER //(без этой строки все работает нормально).

Скомпилировал, зашил в плату, на выходе имею вот такое.

Код: Выделить всё • Развернуть

Connecting...
start
Printer is now online.
echo: External Reset
Marlin 1.0.0
echo: Last Updated: Feb 14 2014 17:48:57 | Author: Alex Topchiy
Compiled: Feb 14 2014
echo: Free Memory: 3206  PlannerBufferBytes: 1232
echo:Hardcoded Default Settings Loaded
echo:Steps per unit:
echo:  M92 X59.38 Y59.38 Z2560.00 E836.00
echo:Maximum feedrates (mm/s):
echo:  M203 X500.00 Y500.00 Z5.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo:  M201 X5000 Y5000 Z50 E10000
echo:Acceleration: S=acceleration, T=retract acceleration
echo:  M204 S3000.00 T3000.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
echo:Home offset (mm):
echo:  M206 X0.00 Y0.00 Z0.00
echo:PID settings:
echo:   M301 P37.69 I2.90 D122.26
start
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart

Экранчик светится принтер как попугай повторяет ecstart, дальше работать не хочет.
Подскажите, в какую сторону копать? Может экран бракованный попался?

у меня частично завелся со второго раза. С первого препутал шлейфы и принтер зависал тоже гдето в начале старта.
нажатие на энкодер так и не домучал. Там какаято бяда с обработкой дребезга - у меня только 2-х летний ребенок болие-ли мение адекватно нажимает...

2moderator: не склеивай пожалуйста эту тему ни с чем - найт будет нереально, собственно как и мой вопрос про энкодер и карточку.

Qwq писал(а): меня частично завелся со второго раза. С первого препутал шлейфы и принтер зависал тоже гдето в начале старта.
нажатие на энкодер так и не домучал. Там какаято бяда с обработкой дребезга - у меня только 2-х летний ребенок болие-ли мение адекватно нажимает...

Перепутать шлейфы сложно, там на платах шелкография большими буквами EXP1 и EXP2, разъемы с ключами, разве что братья китайцы разъем другой стороной впаяли.
Но за мысль спасибо? сегодня прозвоню все на соответствие схемы.

У последней версии марлина вроде есть проблемы с энкодером этой платы, в багрепорте вроде что то на эту тему было. Если на глаза попадется отпишу.

Плат я случайно купил 2 и шлейфы в них были воткнуты по разному, но это я узнал только после того как стал разбираться.
Буду благодарен - гуглили никакого вразумительного решения не нашел, кондер паралельно для подавления дребезга вешал, пины перемапливал - не помогает. но оно мне пока и не сильно надо

Прозвонил все, все как надо. Бежит куда надо.

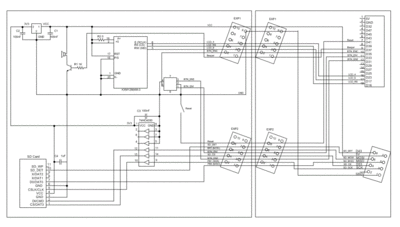

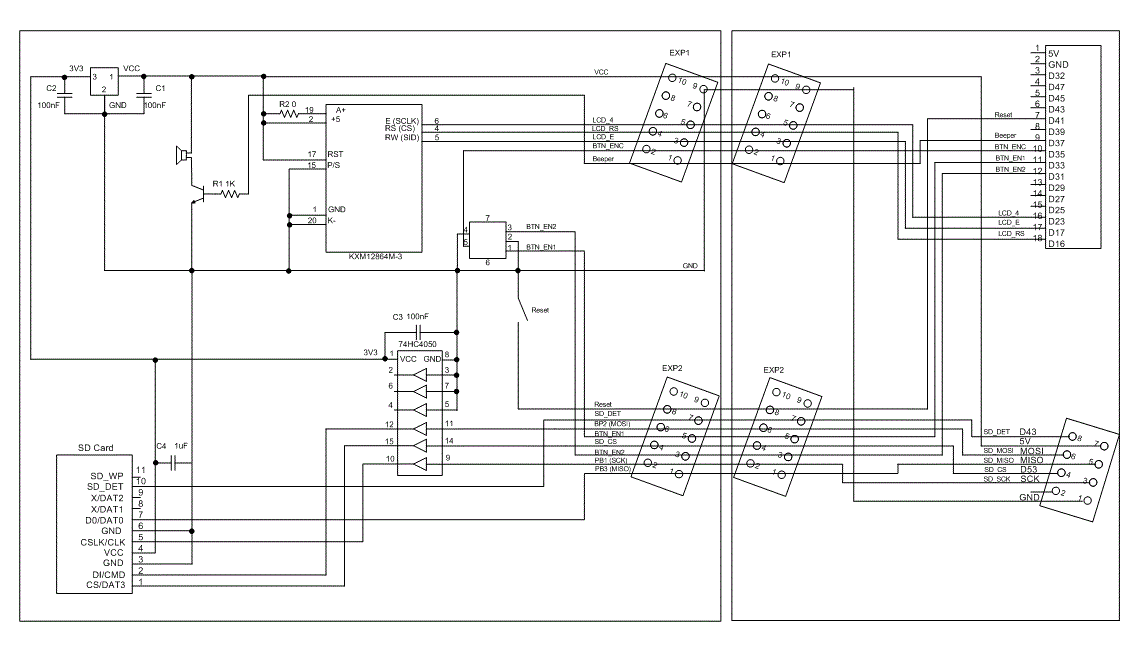

Нарисовал схему, а то из родной ничего не понятно.


В общем или сам экран бракованный или программный глюк и надо Марлин ковырять.

решил проблему?

А какой Марлин?
У меня запустилось сразу.

UncleSam писал(а):Приобрел себе вот такого зверя


http://reprap.org/wiki/RepRapDiscount_Full_Graphic_Smart_Controller

Как в инструкции скопировал либу U8glib в ардуино из аддона.
раскоментировал строку.
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER //(без этой строки все работает нормально).

Скомпилировал, зашил в плату, на выходе имею вот такое.

Код: Выделить всё • Развернуть

Connecting...
start
Printer is now online.
echo: External Reset
Marlin 1.0.0
echo: Last Updated: Feb 14 2014 17:48:57 | Author: Alex Topchiy
Compiled: Feb 14 2014
echo: Free Memory: 3206  PlannerBufferBytes: 1232
echo:Hardcoded Default Settings Loaded
echo:Steps per unit:
echo:  M92 X59.38 Y59.38 Z2560.00 E836.00
echo:Maximum feedrates (mm/s):
echo:  M203 X500.00 Y500.00 Z5.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo:  M201 X5000 Y5000 Z50 E10000
echo:Acceleration: S=acceleration, T=retract acceleration
echo:  M204 S3000.00 T3000.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
echo:Home offset (mm):
echo:  M206 X0.00 Y0.00 Z0.00
echo:PID settings:
echo:   M301 P37.69 I2.90 D122.26
start
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart
ecstart

Экранчик светится принтер как попугай повторяет ecstart, дальше работать не хочет.
Подскажите, в какую сторону копать? Может экран бракованный попался?

Так какой Марлин? У нас с этим экранчиком пока даже прошивка не компилируется. Библиотеку U8glib загрузили. Куда копать?

Добавлено спустя 35 минут 59 секунд:
На всякий случай сама себе отвечаю - надо было скачать отсюда новую версию библиотеки https://bintray.com/olikraus/u8glib/Arduino , и сразу всё заработало.

Являюсь обладателем этого дисплея, только плата красная. Проблем запустить его не возникло. Но когда принтер работает автономно, то при включении его автономно без юсб кабеля компа дисплей при включении контрастный и хорошо читаем, но потом блекнет и практически невозможно разобрать, что на нем отображается .Вопрос в чем может быть дело . Пробовал изменять параметр lcd contrast -без изменени,й и параметр не сохраняется после перезагрузки. При выключенном юсб все также отчётливо видно.
Спасибо.

Похоже, что ему питания +5В не хватает. Но сначала надо покрутить подстроечный резистор, который спереди на плате. Им настраивается контрастность.

У меня примерно такой же с переходником на Melzi заработал сразу.

А куда подключить 5 в при автономной работе прюшки только 12 в. Но у меня комповый бп и я могу подключить 5 в куда надо, только куда?

народ подскажите как и куда нужно впихнуть это u8glib?? при компиляции ругается что не может ее найти.

в \arduino\libraries\ положить эту папку u8glib

положил и один фиг ругается

Marlin.ino:44:101: fatal error: U8glib.h: No such file or directory

покидал повсюду куда только можно вроде схавало. Сейчас допечатает пойду проверять.
