В соседней теме можно посмотреть состав посылки которая была получена от производителя.

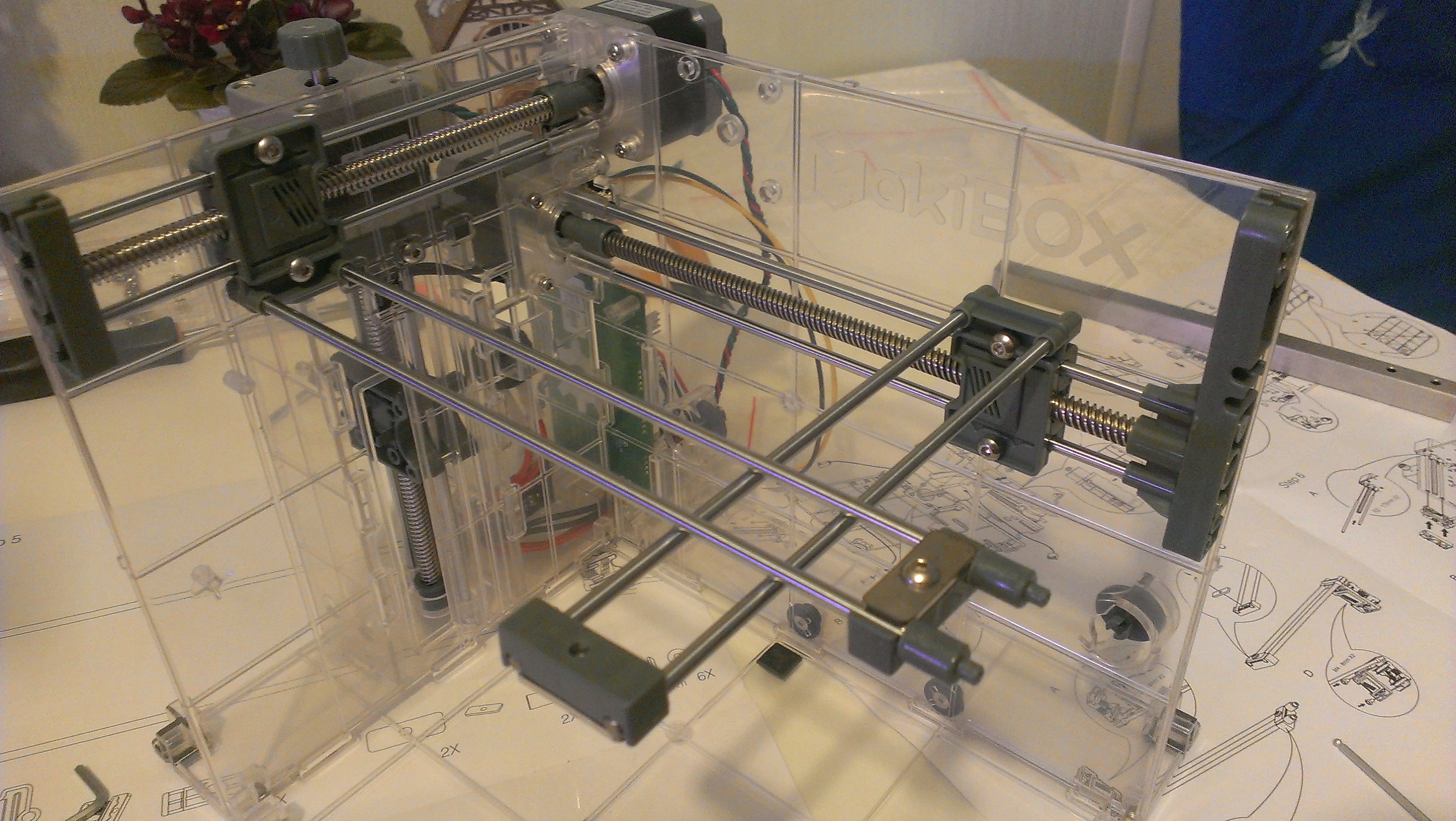

Сборка






























Общие впечатления от сборки
Понравилось:

• Идея компактного и недорогого устройства

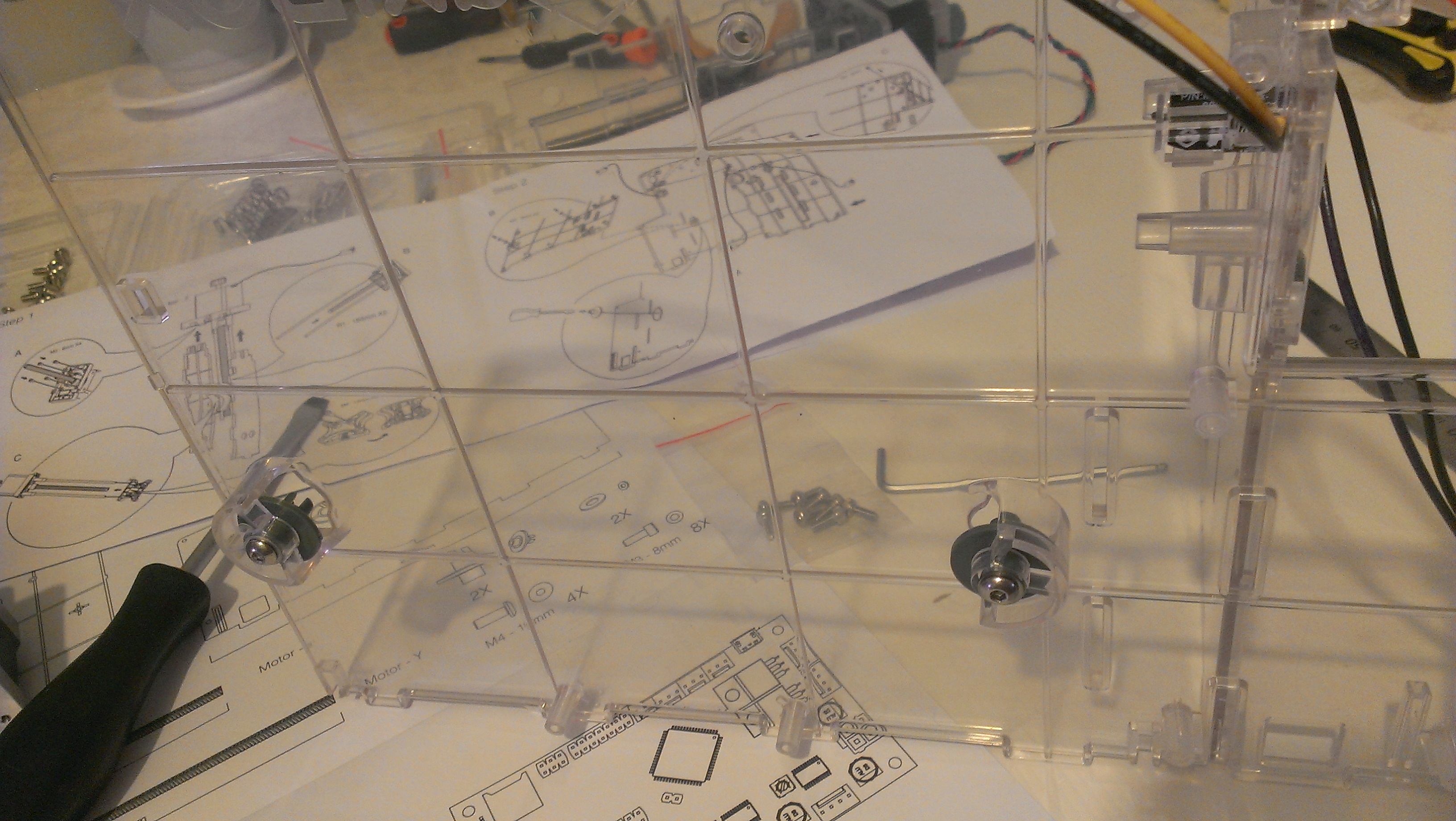

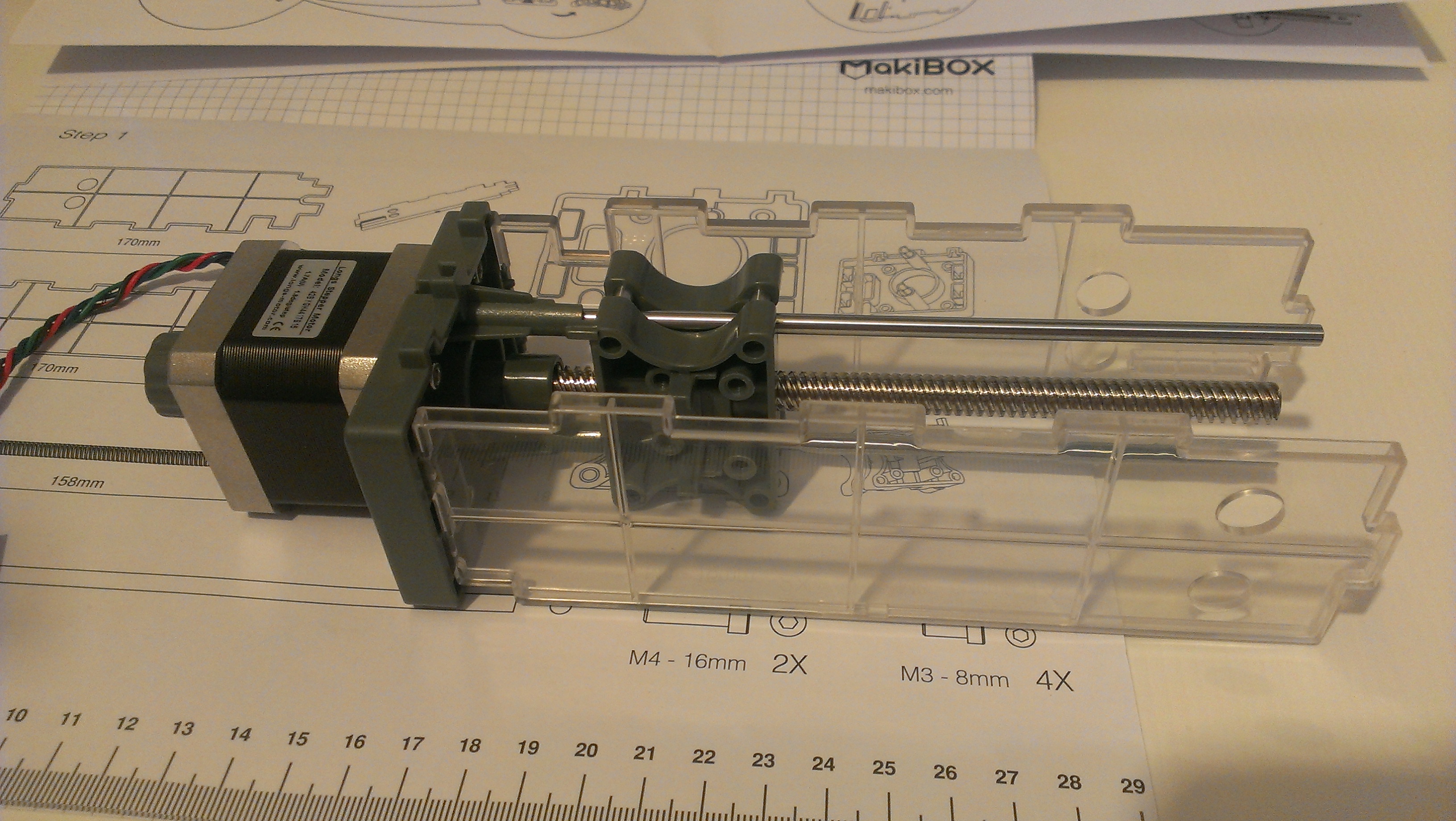

• Документация приятно порадовала. Сборка представляет четкий технологический процесс который поделен на шаги, каждый из которых делится на комплектацию (осуществляется по альбому, большинство деталей в натуральную величину и их можно просто прикладывать), и сборку - карта сборки без текста, вполне понятные картинки.
• Резка металла не оставила заусенцев на краях, и руки при сборке порезать практически невозможно (вероятно это гидроабраззивная или плазменная резка).
• Собирается практически без напильника, особенно четко выдержаны размеры металлического корпуса (несмотря на это в нескольких местах пришлось стукнуть молотком - нормальной посадке "в шип" мешал отблой пластика)
• Хорошая идея вывести наружу дублирующие ручки механического привода
• Хорош подогреваемый стол (при этом его крепление отвратительное)

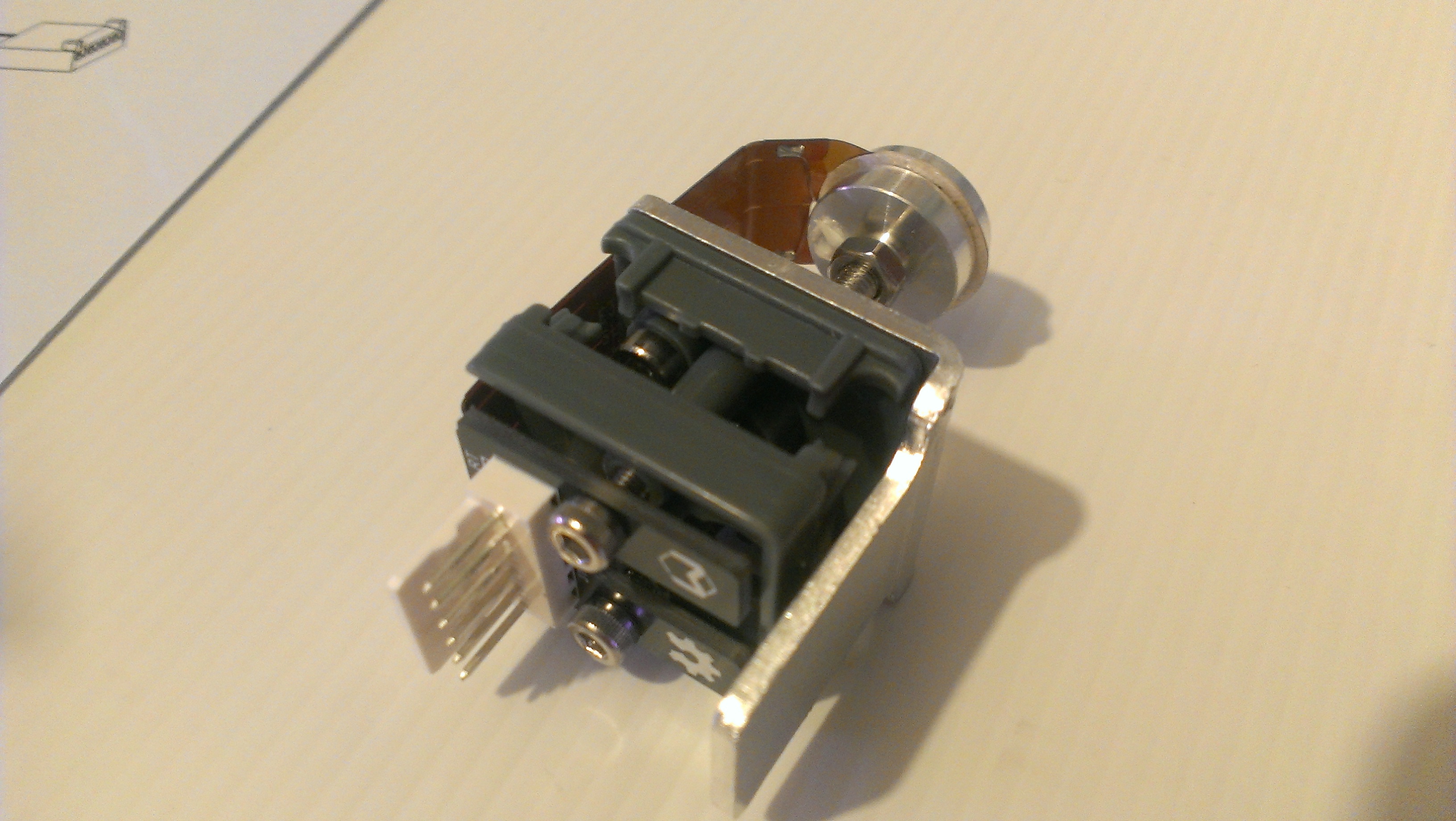

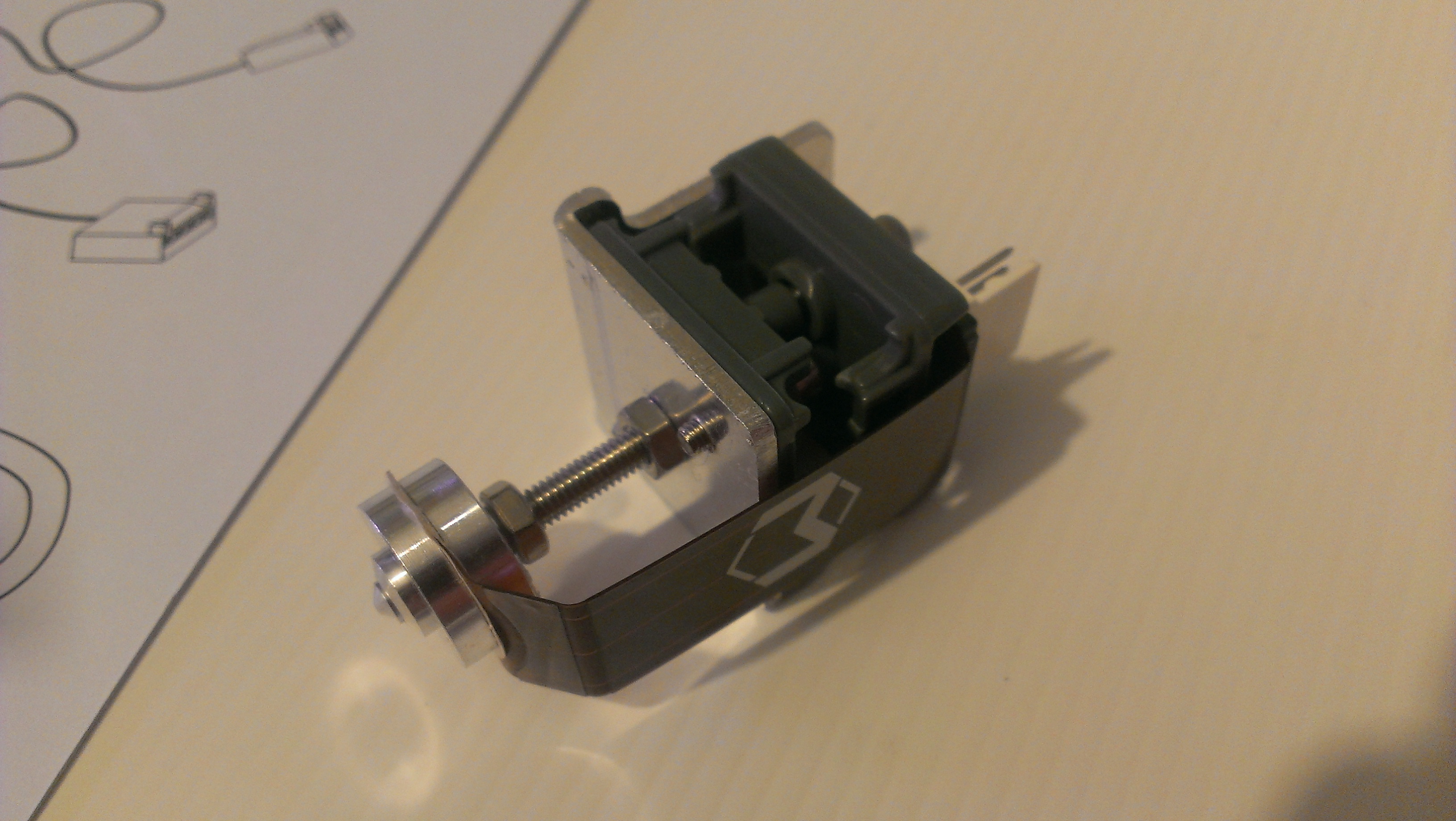

• Неплохо выглядит реализация горячей головы (ее качество пока не оценивал)

Не понравилось:

• Абсолютно не по феншую закручивание болтов в пластиковые посадочные места без закладных. Мало того что это крепление слабое и одноразовое, так оно ещё некорректно рассчитано по длине болтов, зацепление в некоторых местах 3-4 витками (это за пластик, причем не круговой прижим а с двух сторон)

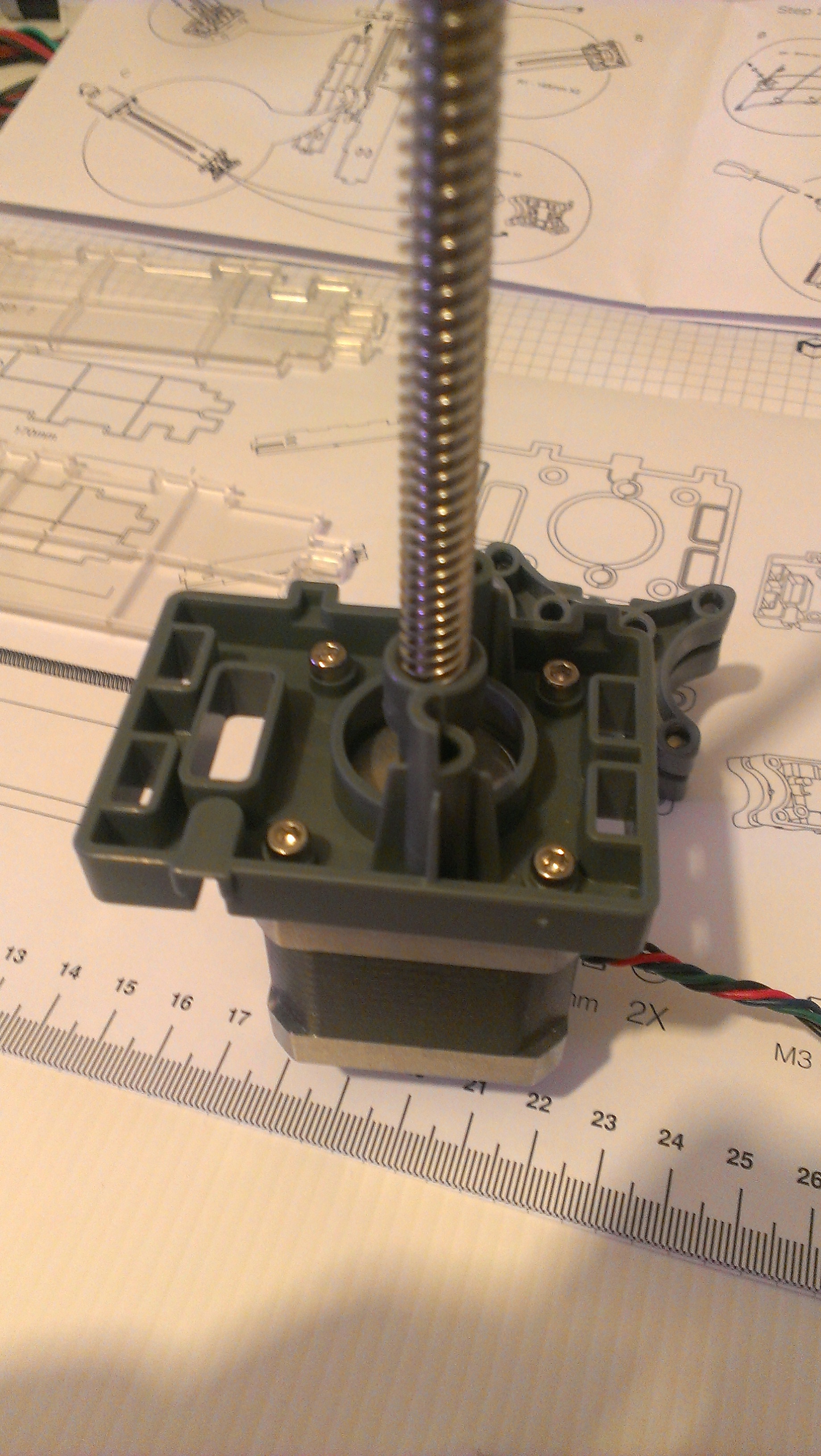

• Пока не проверял в печати, но уже на глаз земетна проблема продольного люфта в моторах, при смене направления (а соответственно смене нагрузки с тяни на толкай) наблюдается продольный свободный ход около 1 мм !!!

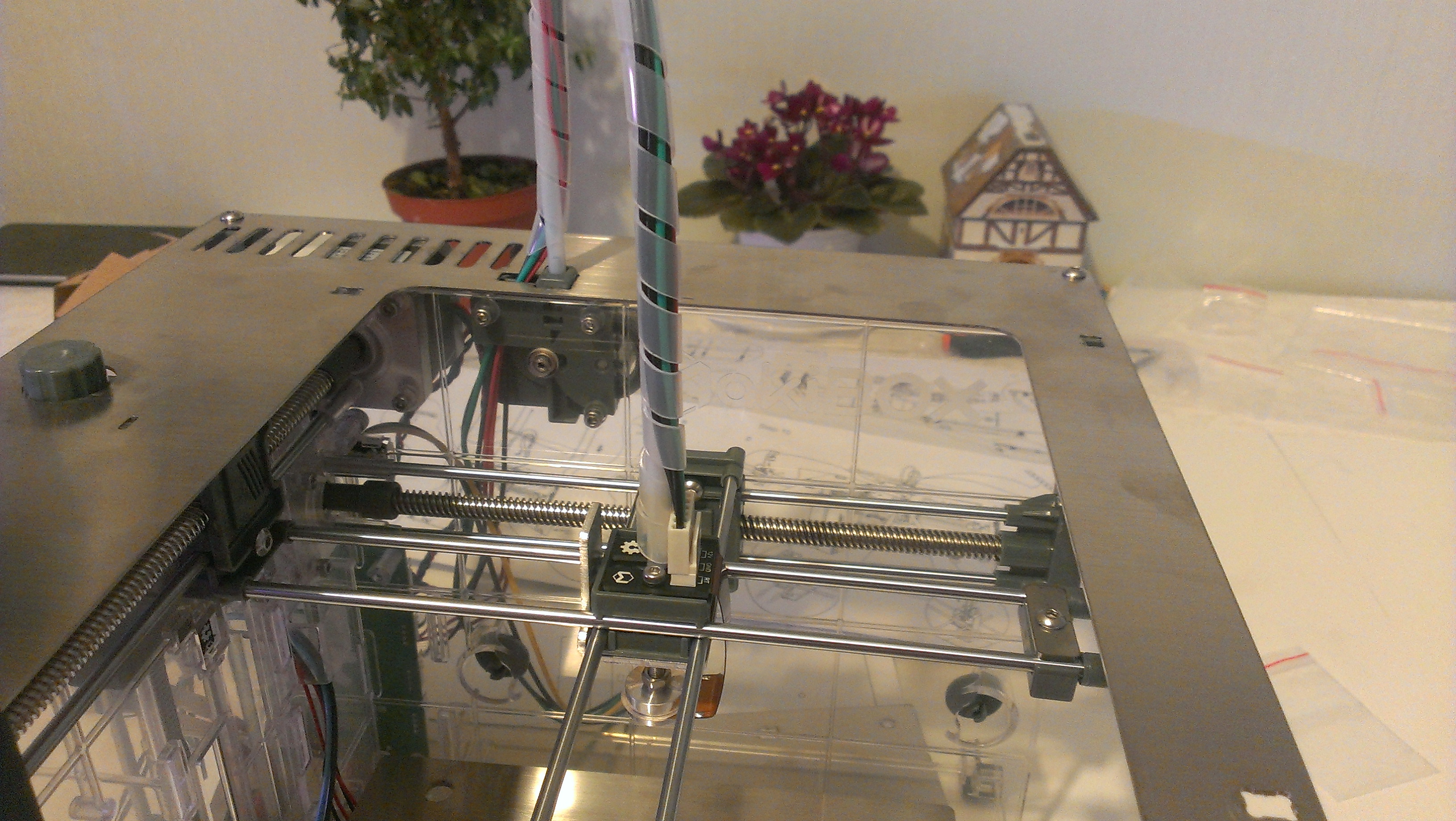

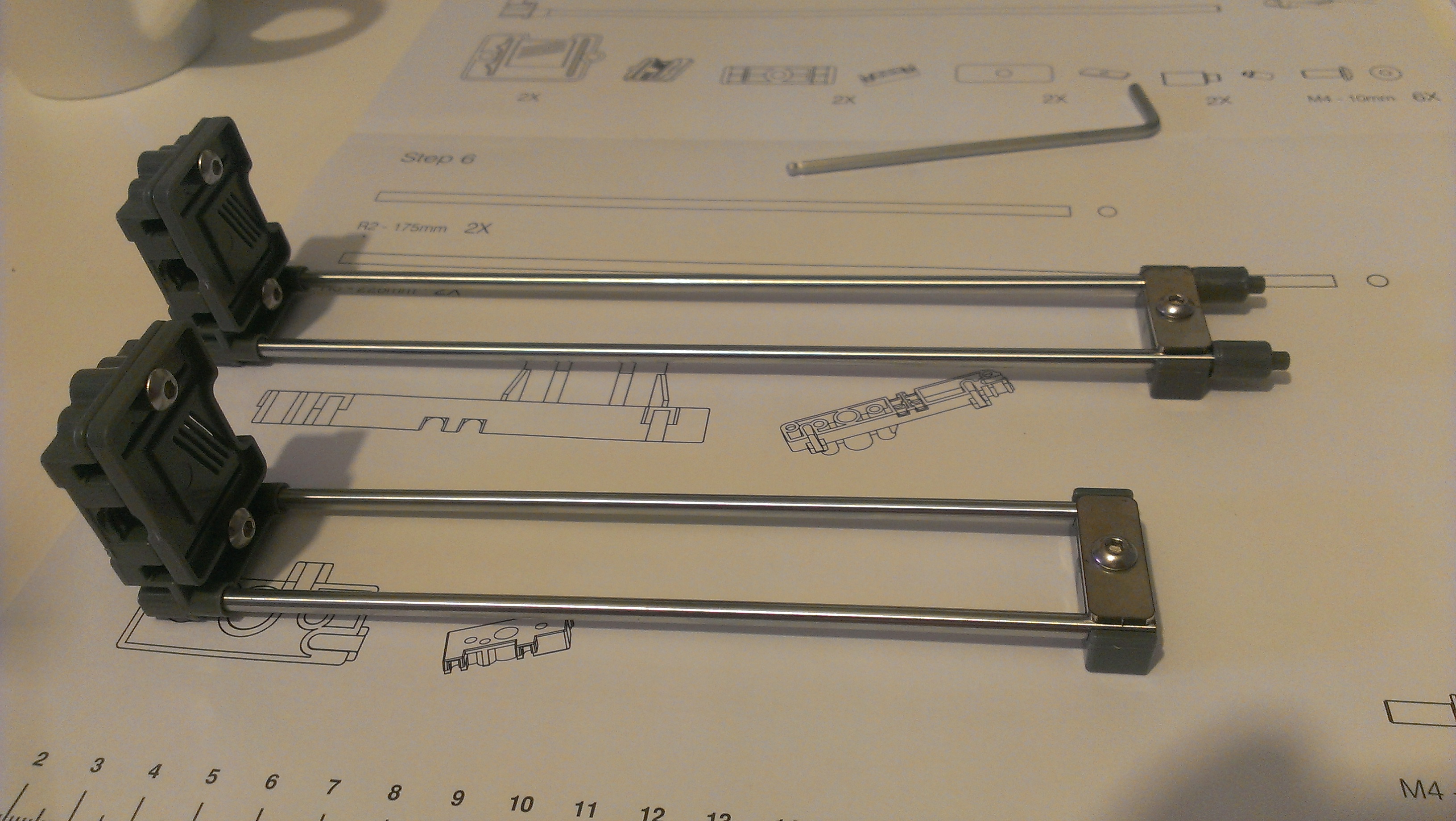

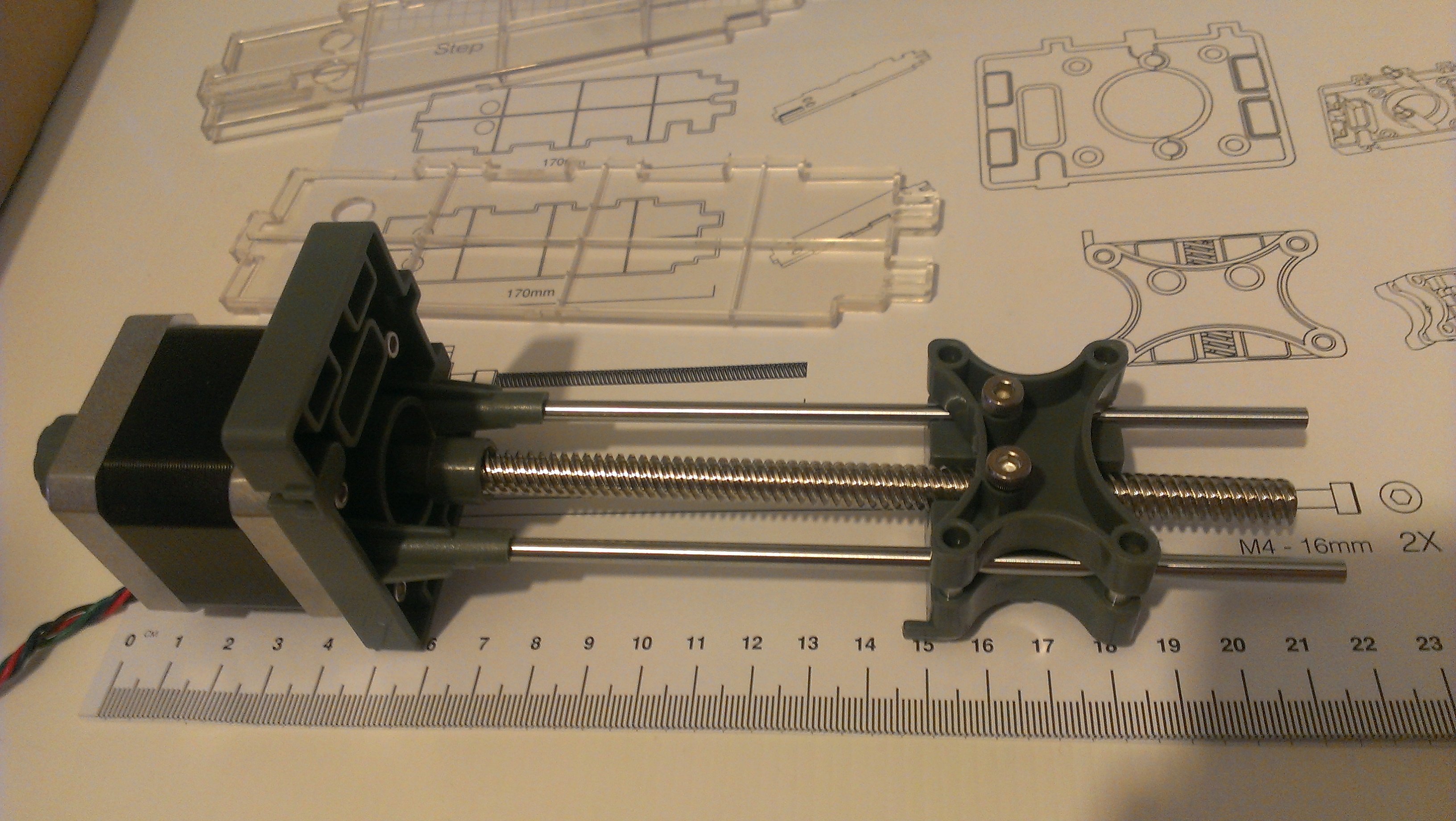

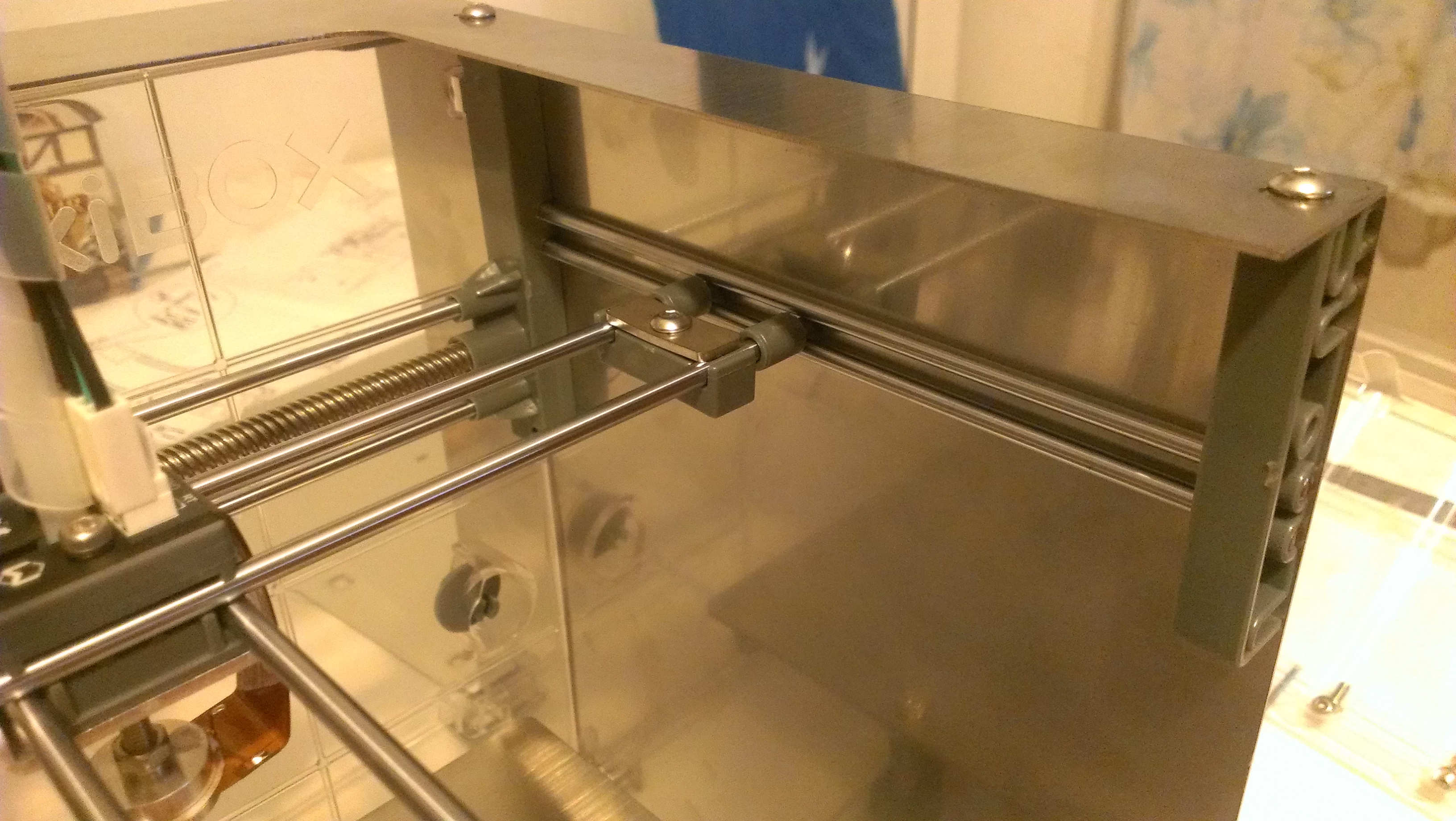

• Абсолюно тонюсенькие (4 мм) и хлипкие направляющие, болтается даже без усилия (проверим в печати, будем надеяться что отсутствие инерционных элементов немного компенсирует ситуацию)
• Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

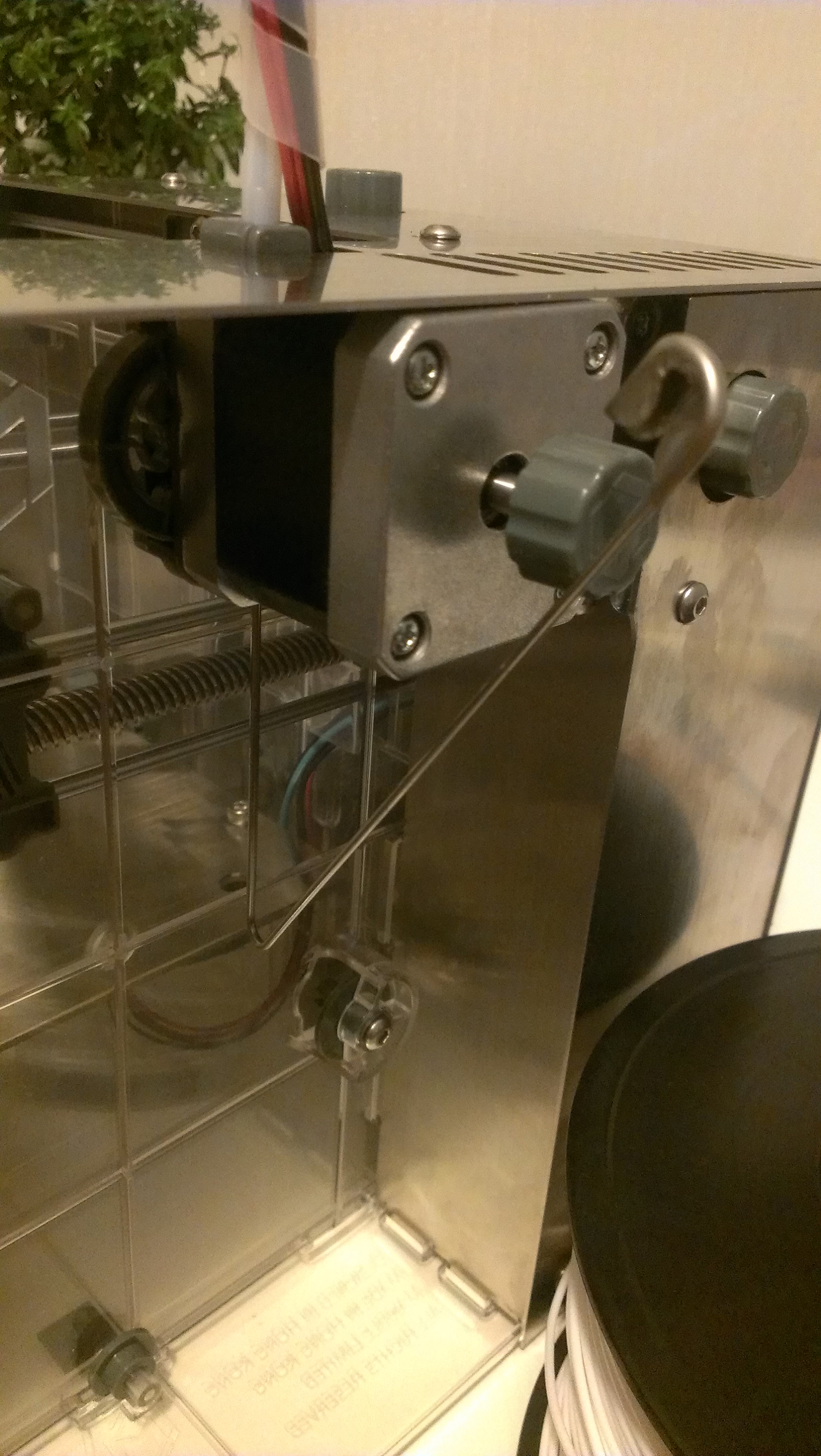

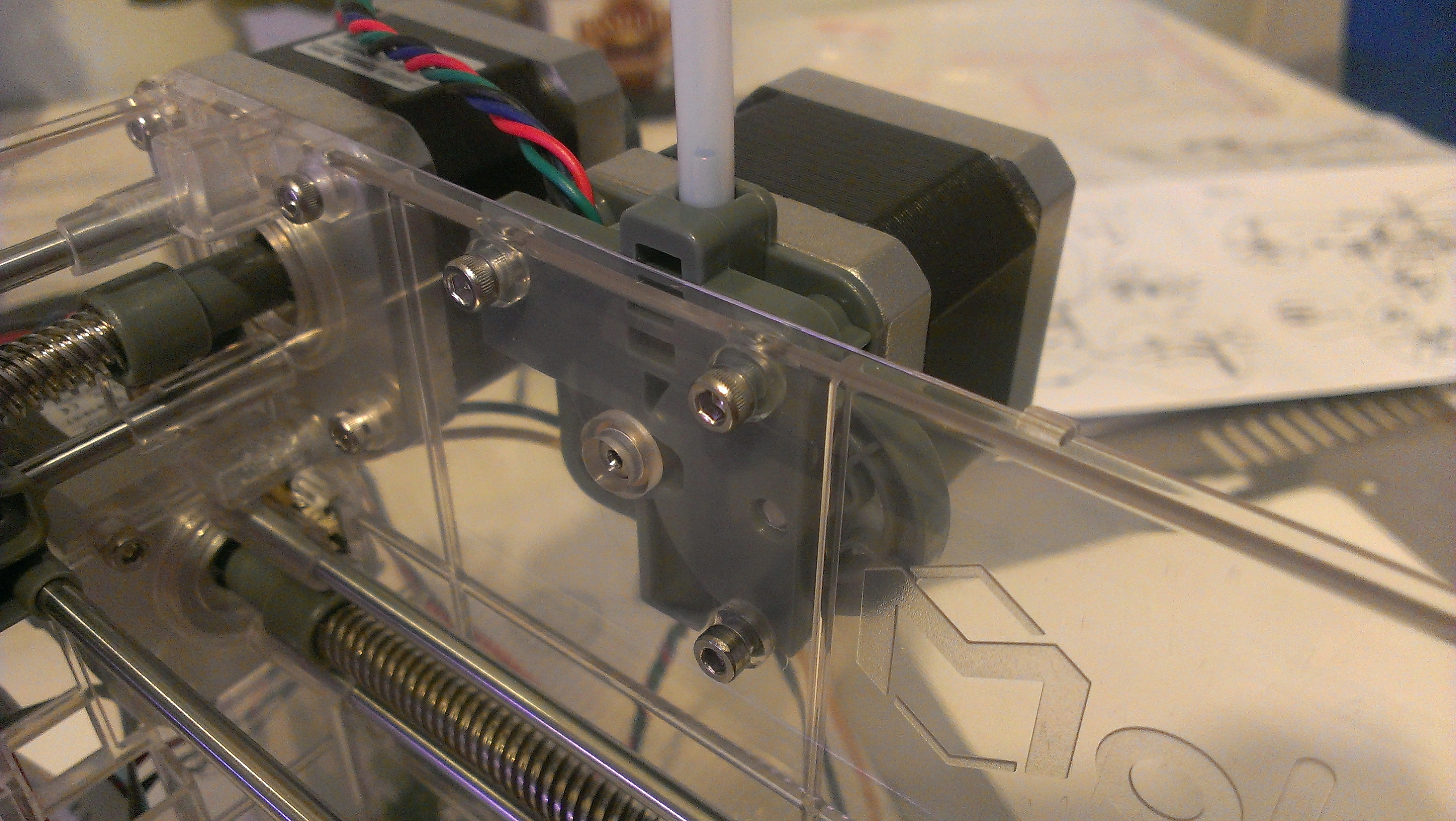

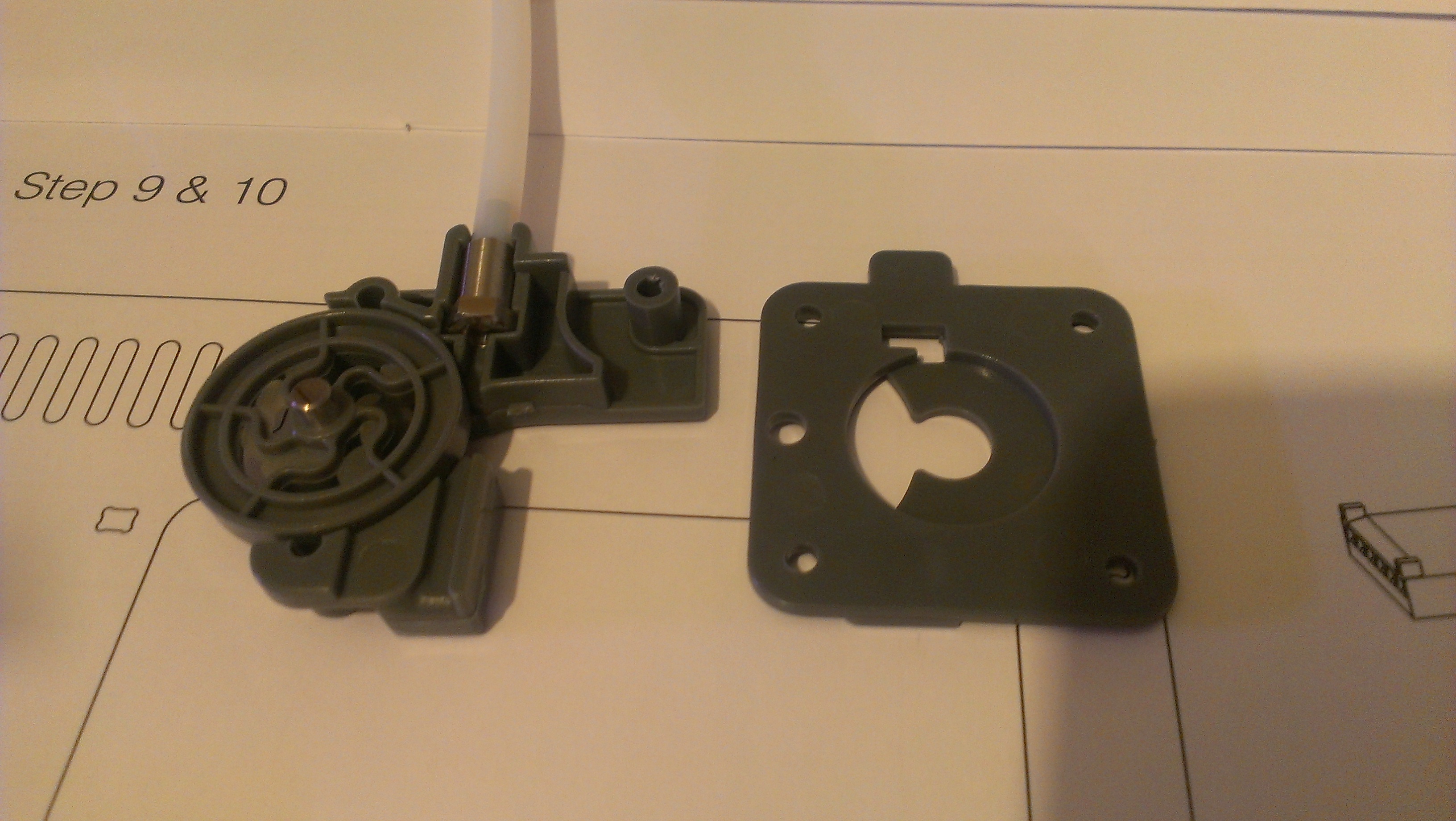

• Крайне отвратительный нерегулируемый экструдер причем прямого привода и с экстра мелкой насечкой (без поддавливания рукой не проталкивает пруток вообще)
• Трубка боудена имеет примерно пол диаметра прутка в свободном ходе, из за чего пруток укладывается внутри трубки пружиной. Получается дикая "резиновость" - даванули пруток сейчас а вылазить начал секундой спустя.

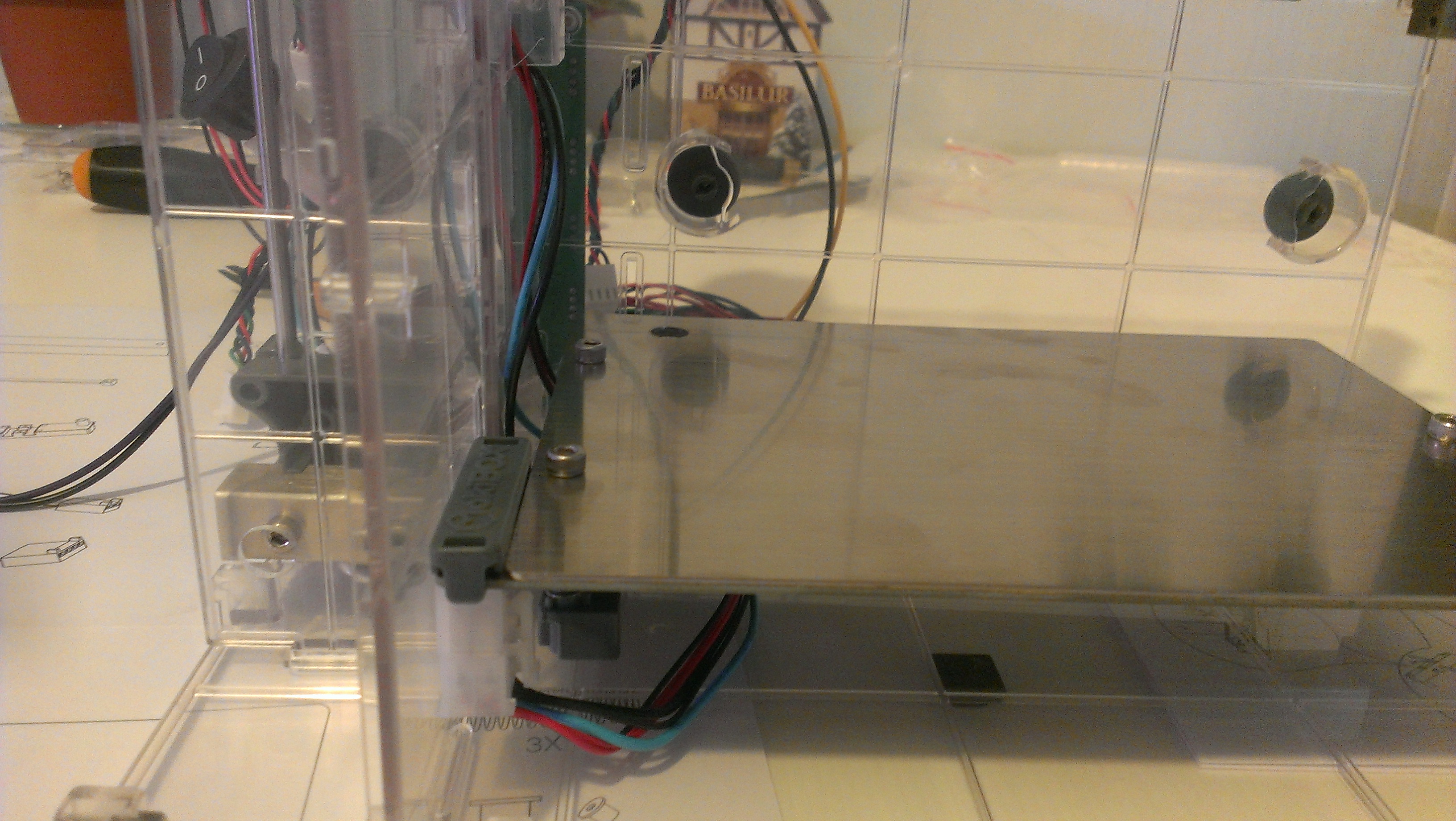

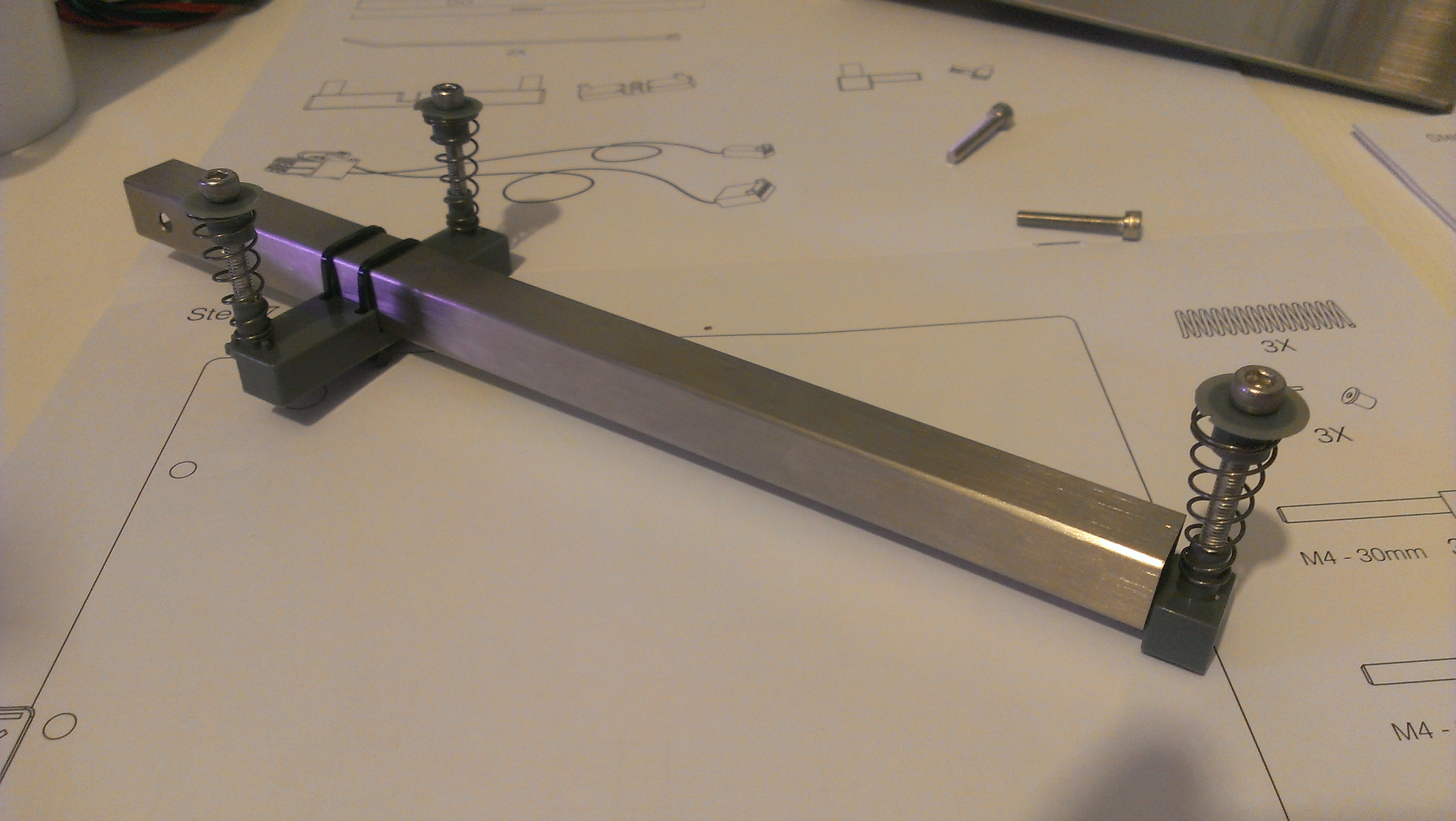

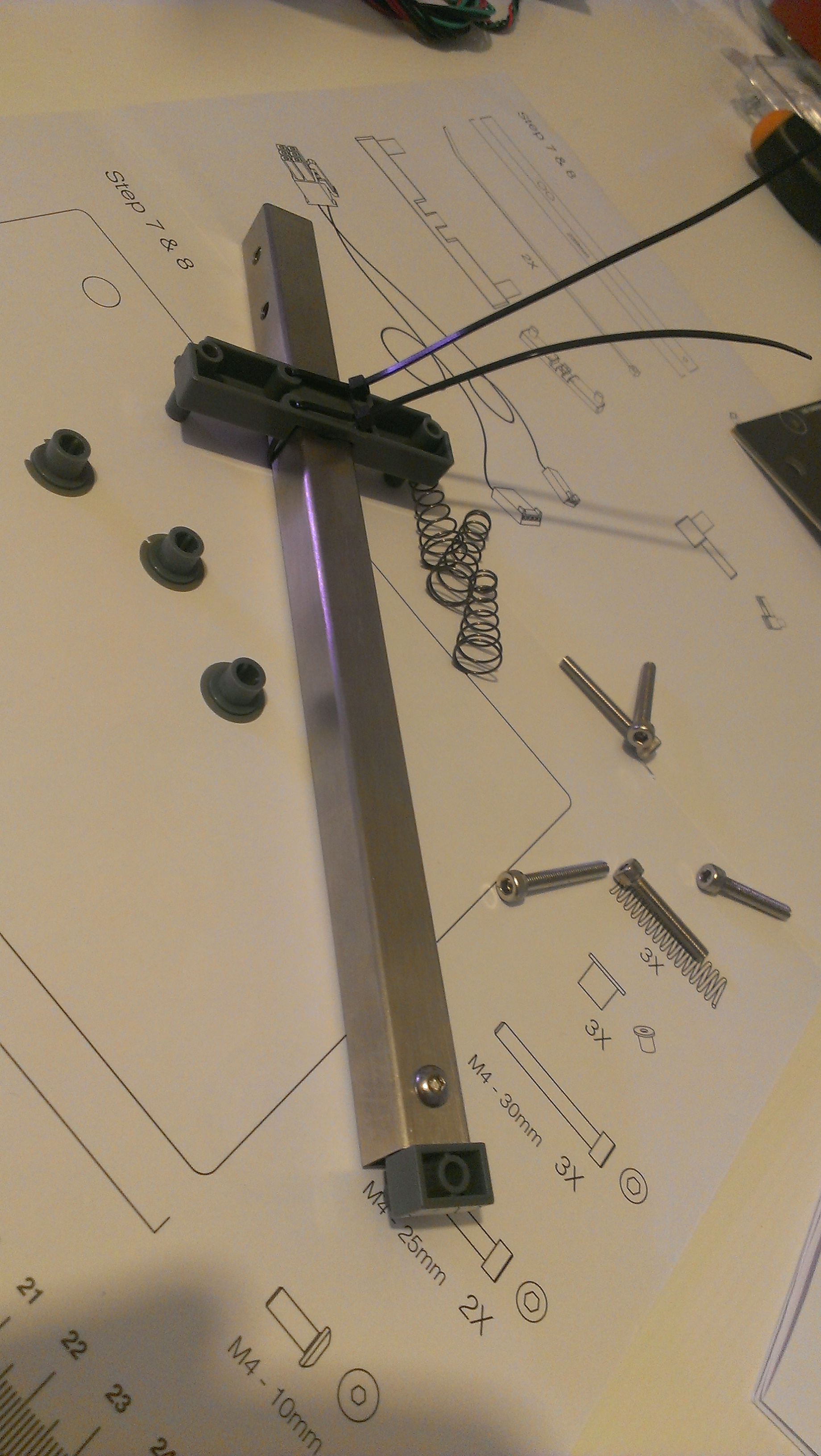

• Стол имеет хлипко подпружиненный мягкий подвес (хотя учитывая что стол движется только по Z - может это и не мешает)

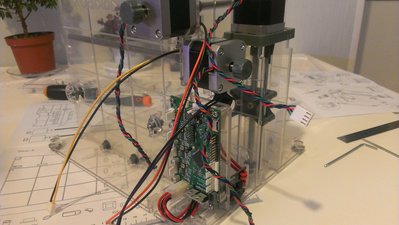

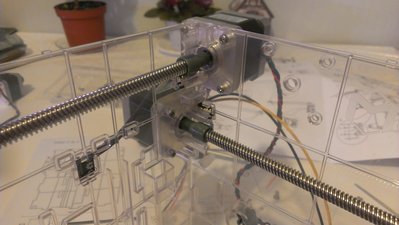

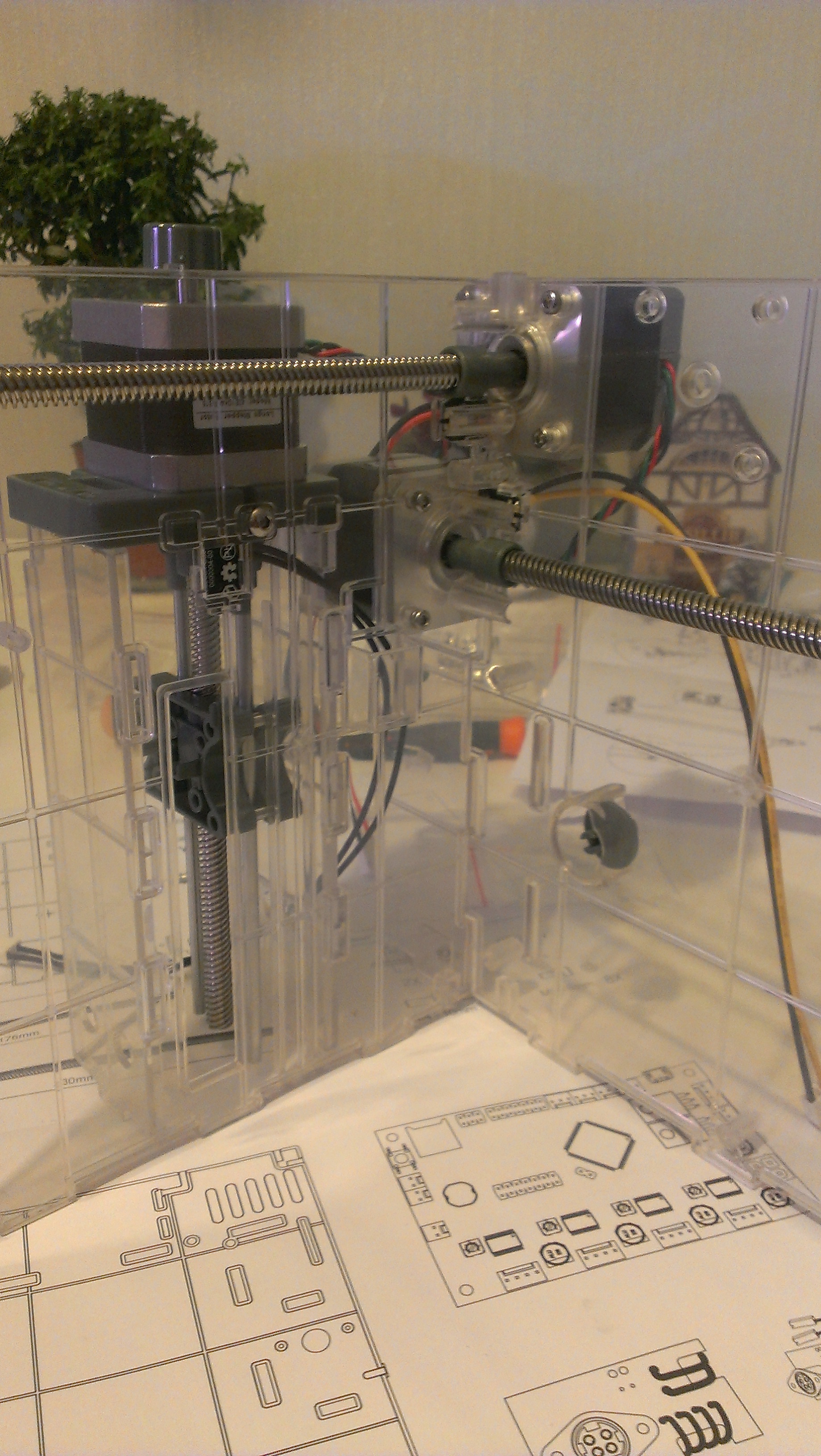

Добавил фоток.
Можно спрашивать
Печать пока не осилил - на стол не липнет совсем никак, ещё малость помучаюсь и буду стеклышко вырезать…

Добавлено спустя 13 минут 6 секунд:
Нагрев кровати с 25С до 100С за 3.5 мин

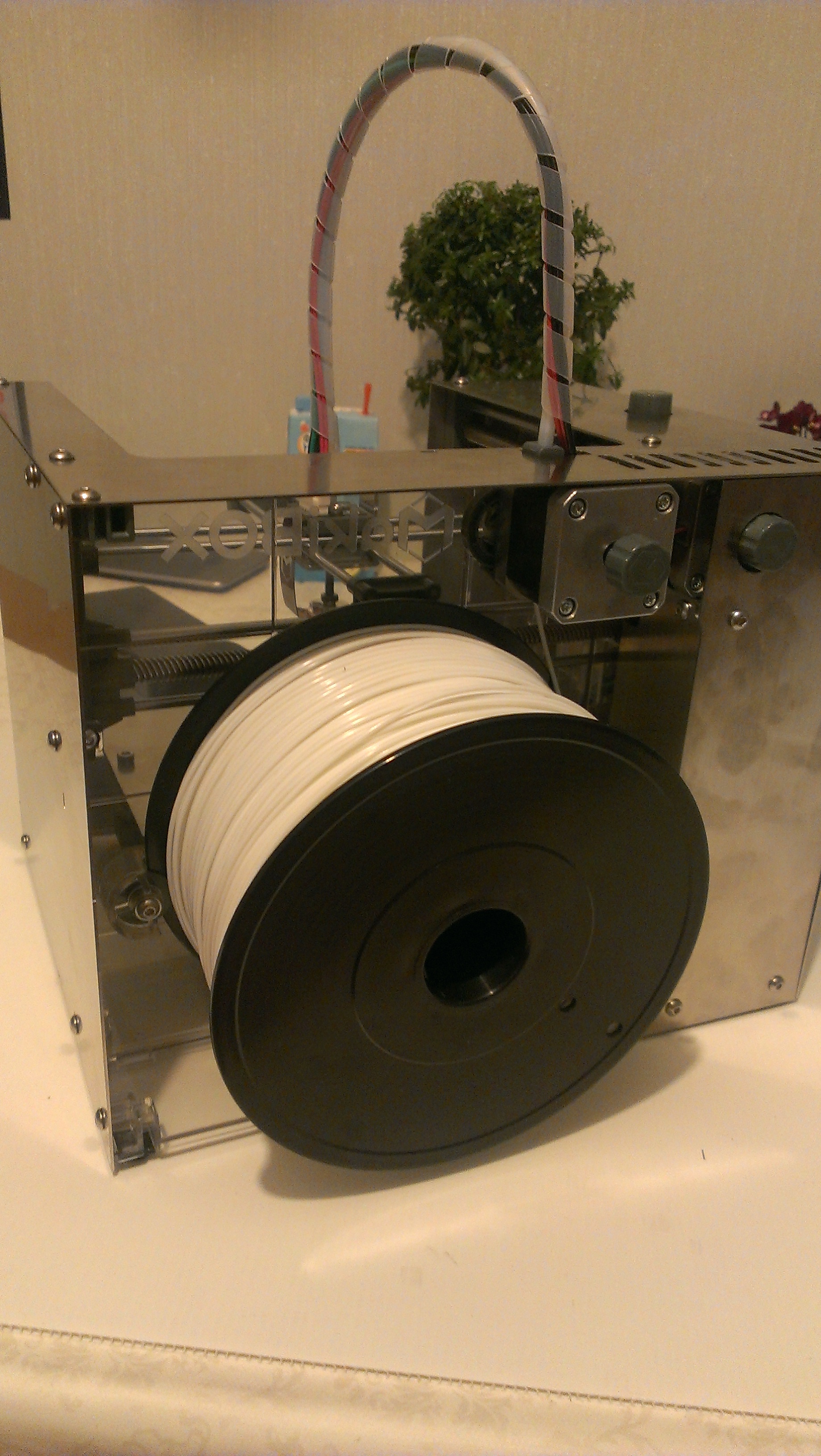

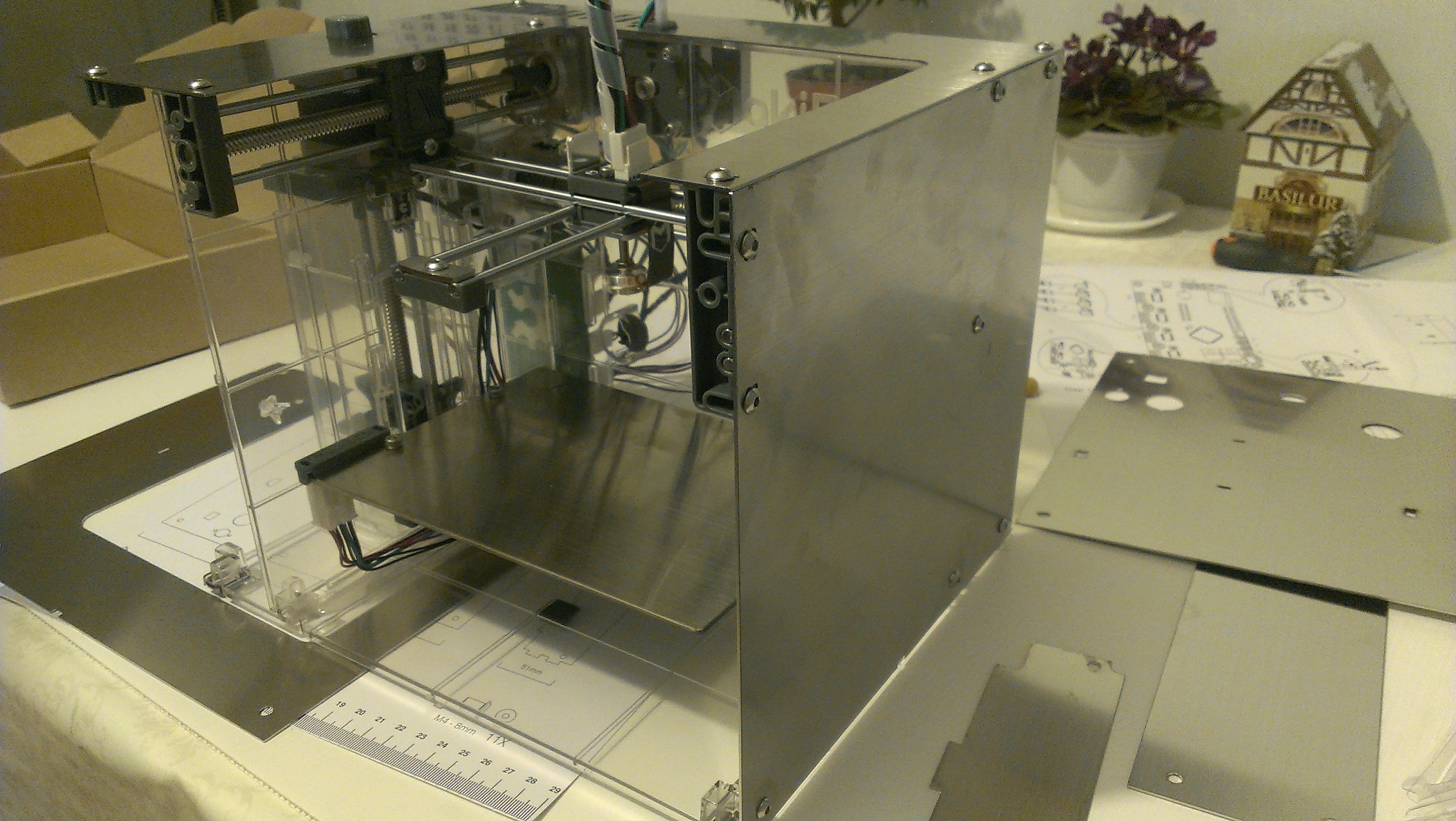

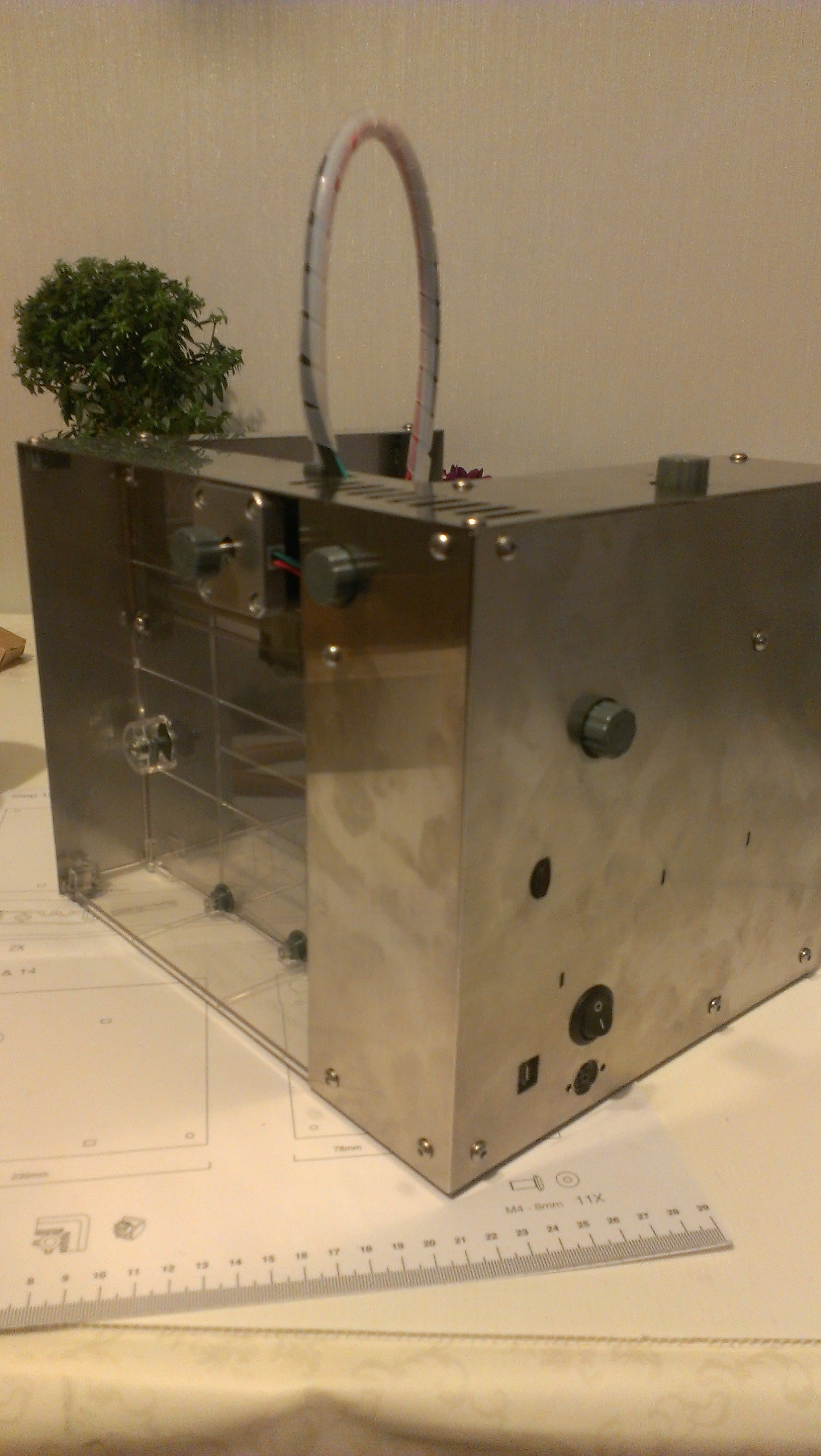

По фото не совсем понятно - корпус из черного металла или нержавейка? Несущий каркас получается комбинированный- частично акрил, частично металл?

да, комбинированный акрил внутри и металл снаружи.
что за металл не очень понятно, похоже на нержавейку 0.6-0.7 мм

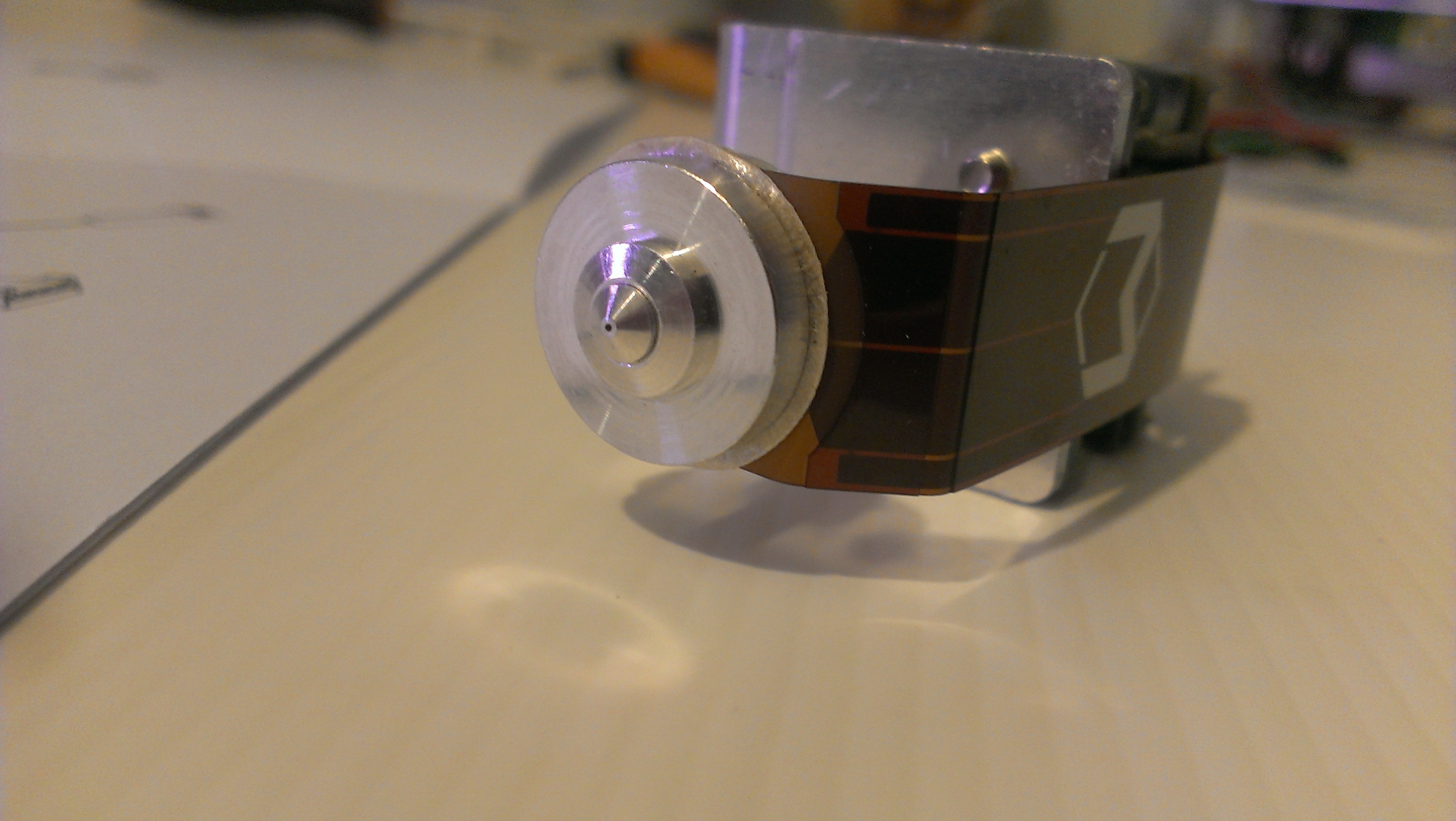

хотэнд красивый

om2804 писал(а):хотэнд красивый

А вот с надежностью у него как?

setar писал(а): Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

Это интересно. Как реализуется в этом принтере.

Я так понял Х на двух напраляющих а Y в воздухе висит одним концом? Тогда ясен первый апгрейд. Доделка направляющей.

Получил чтоли всетаки? Поздравляю!
Я сегодня часы с кикстартера тоже получил. Счастлив.

спасибо.
в целом ощущения такие что до ума довести можно.
Что я вижу:

1. переделка зубчатой толкающей шестерни на крупный зуб, может быть в последующем переход на шестеренки для повышения усилия.
2. замена трубки подачи на диаметр более соответствующий прутку (фторопласт трубка 2/4 мм)
3. борьба с продольным люфтом в шаговых двигателях. на самом деле такого люфта быть не должно по конструктиву самих моторов.
   видимо забыли положить какую то упорную шайбу (судя по всему во всей партии)

Добавлено спустя 7 минут 8 секунд:

ylvov писал(а):

setar писал(а): Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

Это интересно. Как реализуется в этом принтере.

в этой реализации все открыто, никакого термобокса, хотя я больше чем уверен что реализовать подачу прутка без выхода трассы за пределы верхней крышки - возможно.

setar писал(а):[*]переделка зубчатой толкающей шестерни на крупный зуб, может быть в последующем переход на шестеренки для повышения усилия.

на форуме макибокса про это отписывался один владелец, и вроде бы как уже стали ставить другую шестерню потому как он сравнивал старую и новую.

да и вобще экструдер косячный, говорят что в работе его переклинвиает из за люфта, где-то на форуме были картинки куда надо подкладывать шайбу.

Поздравляю! Мой висит уже неделю в режиме "пакуем"
Про хотенд писали на гугл+, что отлично работает с АБС, но есть проблемы с ПЛА.

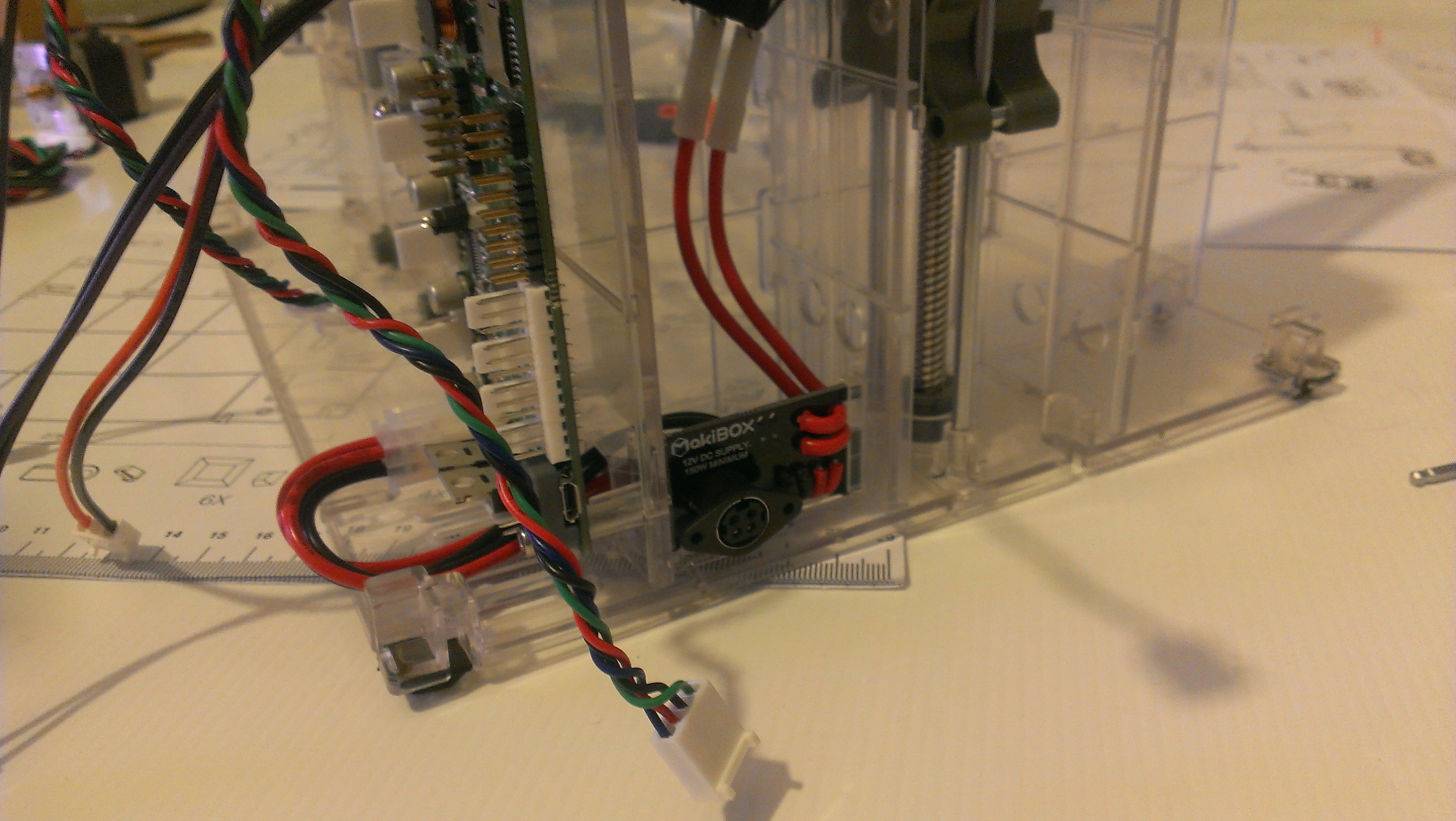

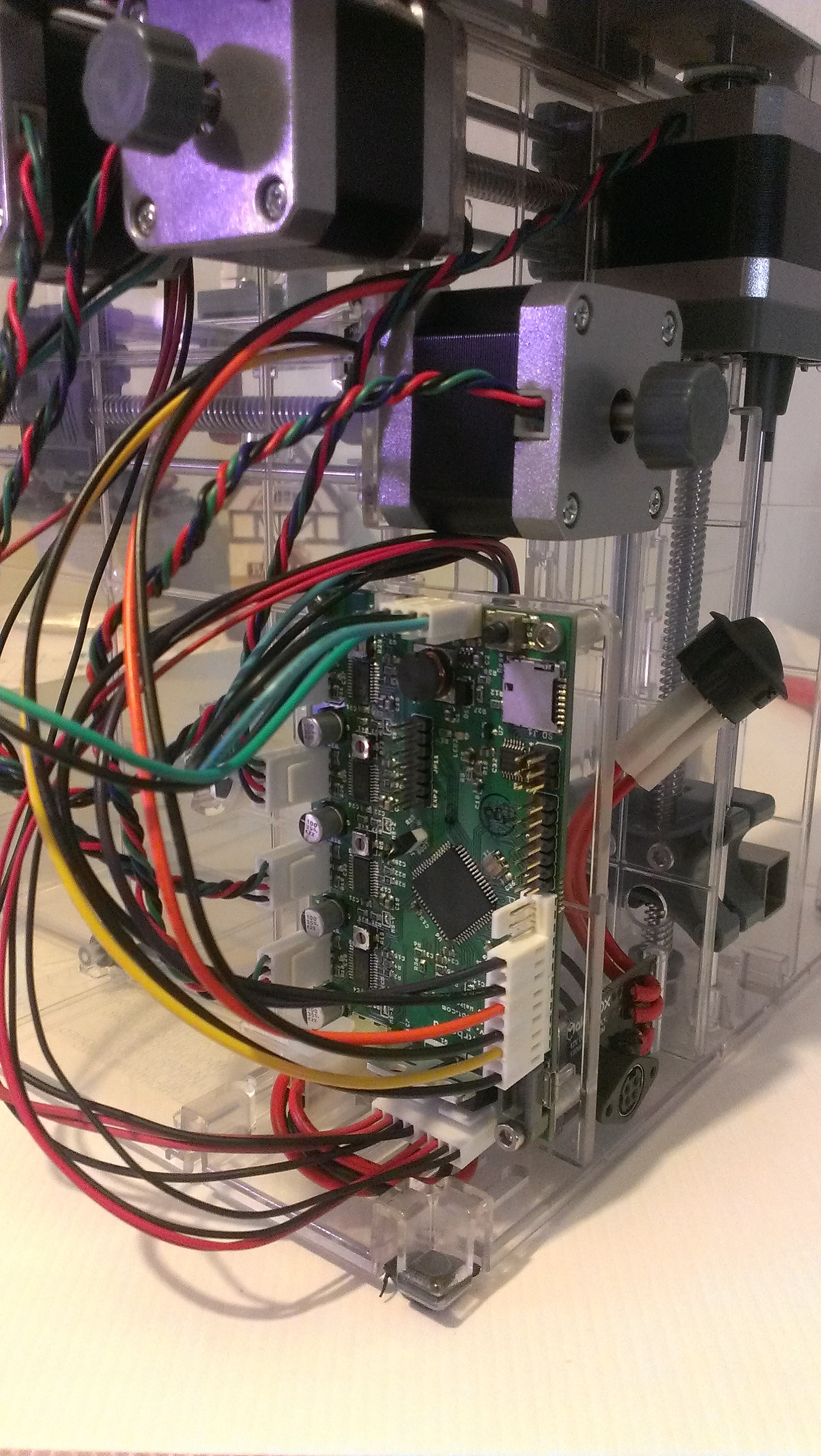

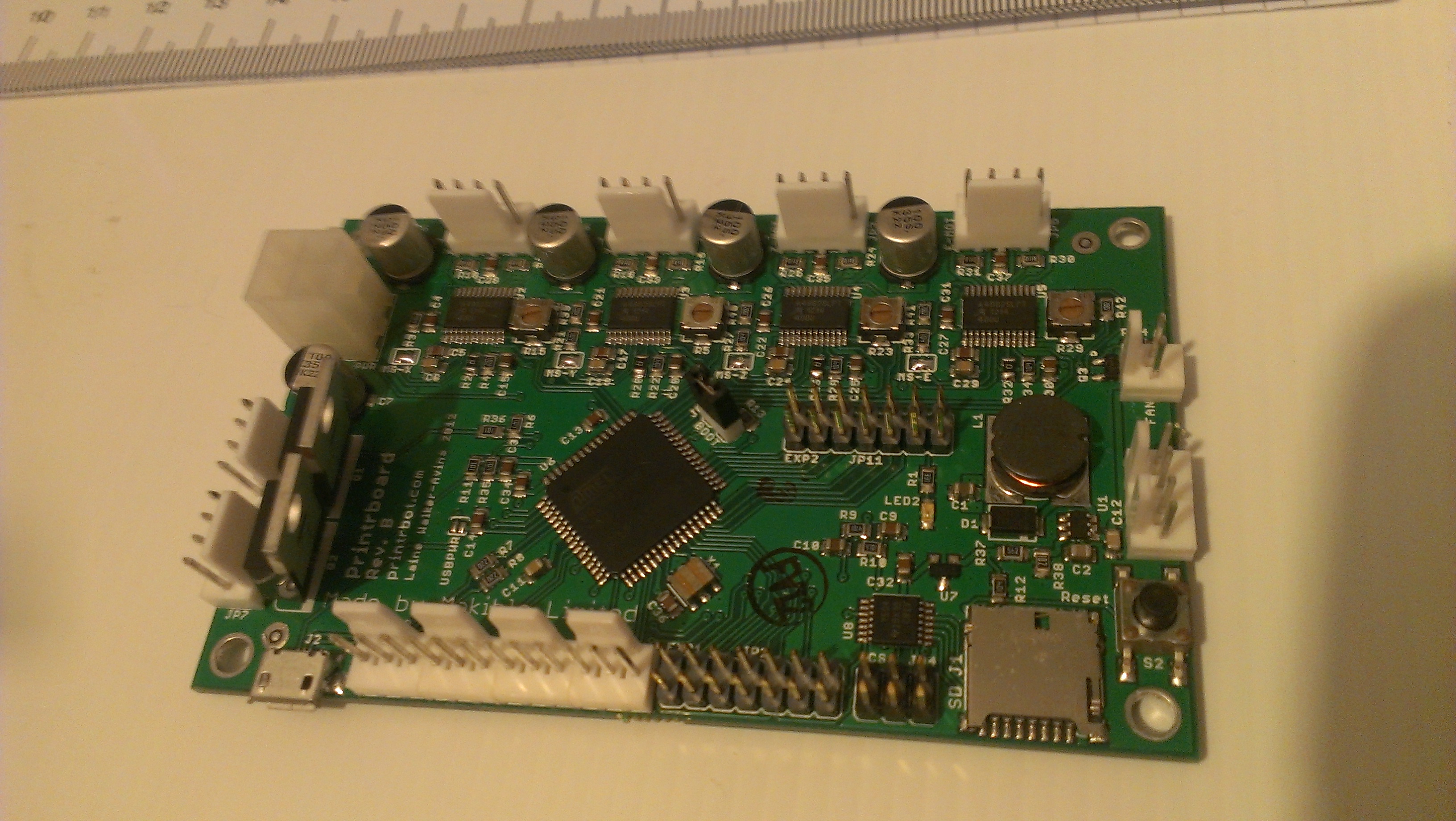

У тебя, я так понимаю, старая плата - от принтрбот-а. Сейчас другую ставят.
Попробовал родной софт? Многие жалуются.

Родной пока не пробовал, запускал прямо с пронтерфейса.

На некоторые команды из привычных мне Gcode ругается (если не изменяет память ругался на M110 ) но в основном совместим.

По крайней мере коды парковки, движения, управление и контроль температурой, отключение двигателей и набор команд управления EEPROM тот же.

откалибровал стол, но из за малого и неравномерного усилия подачи пока начать печать не удается - не липнет и нет равномерной подачи.

Пока не калибровал ничего, может в этом проблема, на выходных буду развлекаться, отпишусь.

Первый запуск - печать не удалась, печатал только если давить пруток рукой на вход экструдера.
сделал модернизацию насечки: углом цилиндрической коронки дремеля углублял насечки объединяя по 2-3 оригинальных.
получилось кривовато но пруток теперь толкает.

Второй запуск - получилось начать печать, пиво сработало на нержавейке так же как на стекле при температуре 120С
Печать до конца не дошла, возможно из за засыпания ноута.

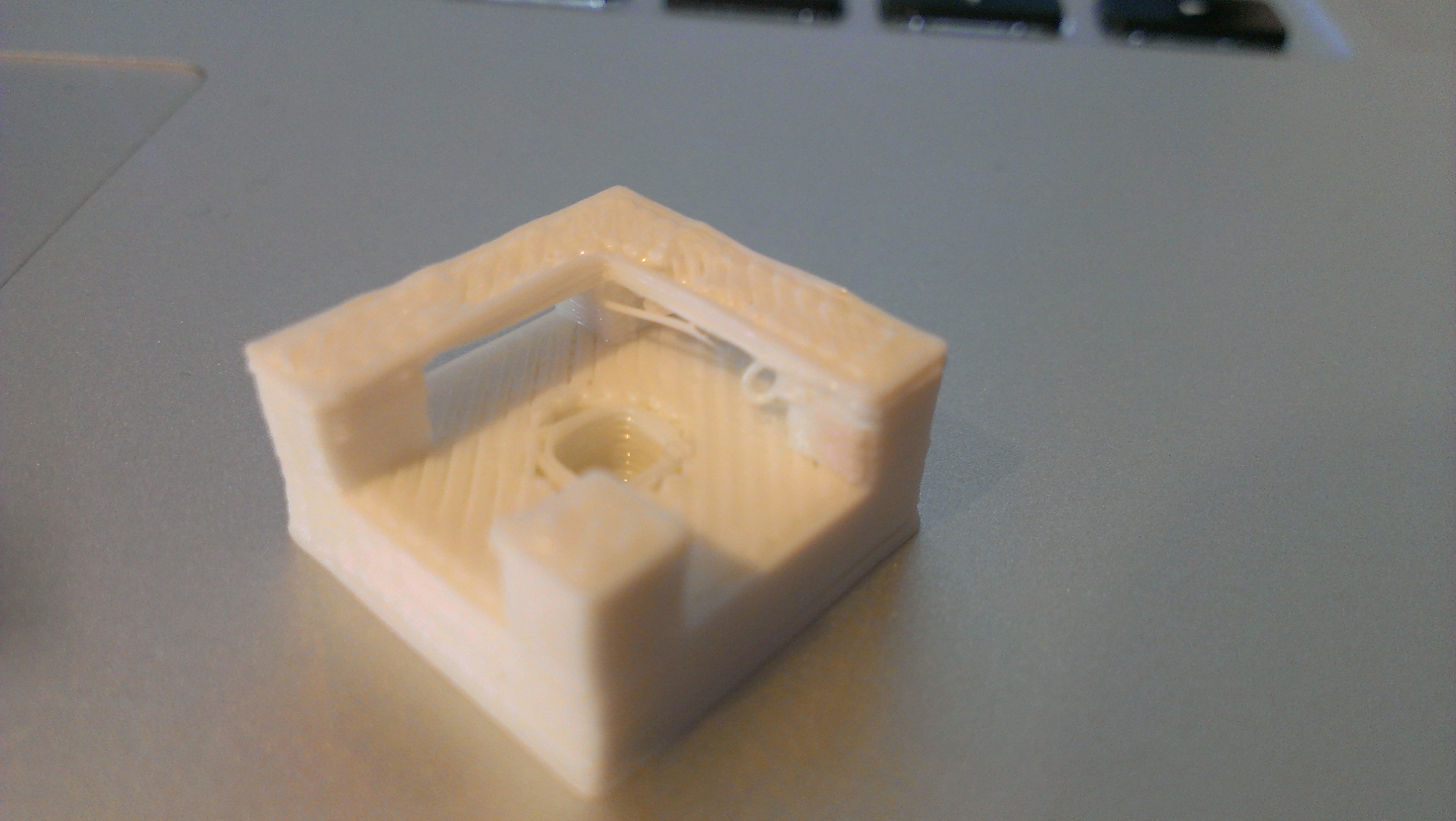

Третий запуск - удалось завершить печать. Из 10 баллов я бы поставил 3. На лицо большие проблемы люфтов




Жутко медленный, профиль для Slic3r взял официальный, там периметр 35 и заливка 50.

А вот голова порадовала, равномерно льет когда подача хорошая

Чето я по видео не понял. У него что ось Y только с одной стороны закреплена? Подшипников на каретке нету совсем?
