**icehardy** » 05 фев 2014, 22:26

И все же каретки на 4х точках опоры не супер, надо переделывать на 3 точки
не удается поднять скорость перемещения выше 250, при ускорениях 1500
Особенно по Y проблемно
Буду делать втулки или подшипники качения на две точки
и третья точка опоры в виде U втулки или пары подшипников на верх и низ

**icehardy** » 02 апр 2014, 18:35

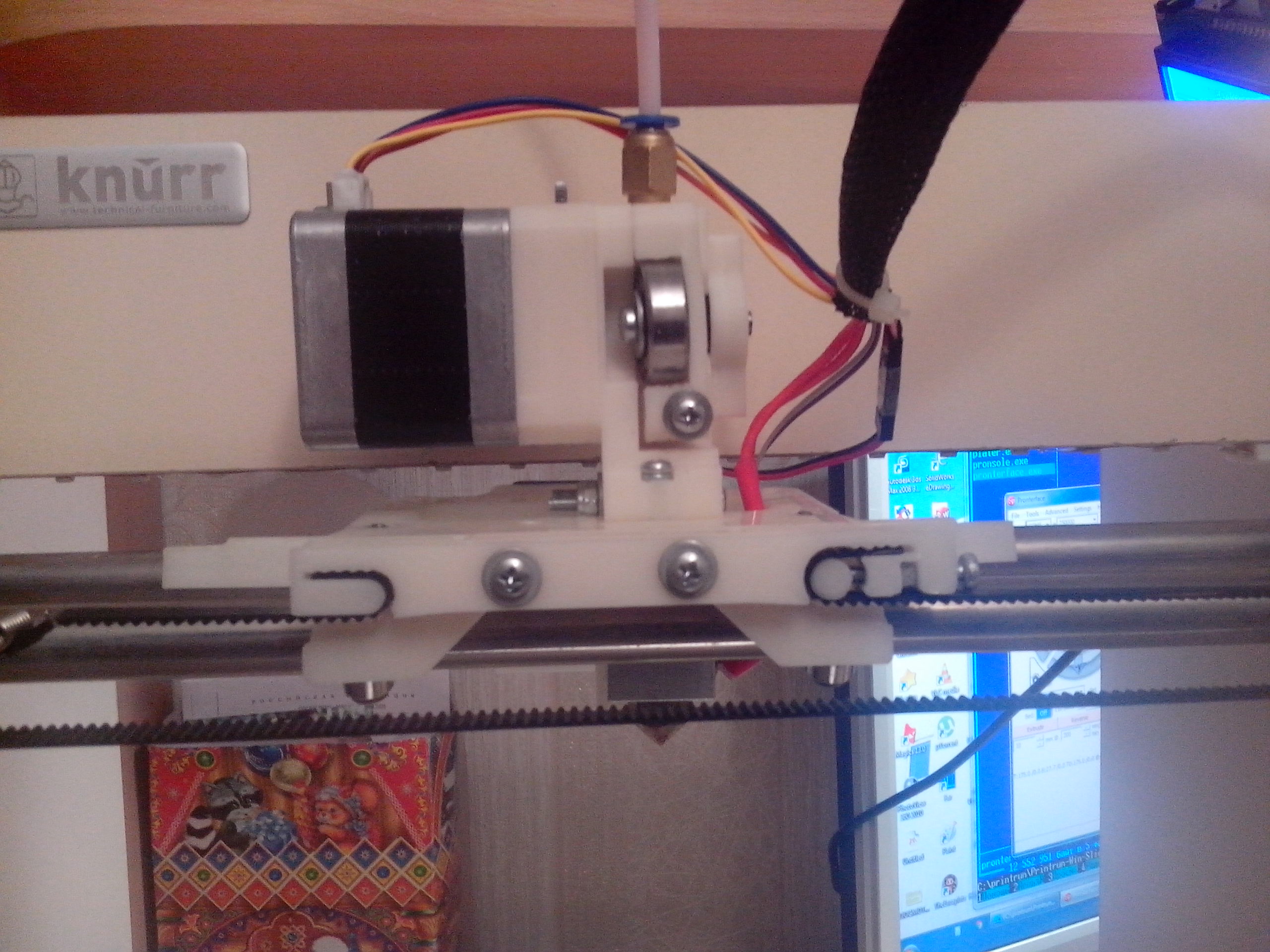

На днях переделал каретку оси Х
Экструдер собрал на базе мотора с редуктором PG35L-048
Конструкция получилась раза в два легче, работает тише

X-Carrige_Assembled.STL: (465.46 КиБ) Скачиваний: 394

**Radus** » 03 апр 2014, 09:31

icehardy писал(а):На днях переделал каретку оси Х
Экструдер собрал на базе мотора с редуктором PG35L-048
Конструкция получилась раза в два легче, работает тише
X-Carrige_Assembled.STL

Ого! ну ничего себе жуткая каретка получилась ! :shock:

**icehardy** » 03 апр 2014, 12:46

Ну вот такая она )))
под два экструдера расчитана, крепления разъемов сразу запланированы
обдув надо покрасивше нарисовать, а то кое как слепил
Подшипники использовал другие 8мм в диаметре, 4мм шириной, 3мм посадочное
Они закрытые, маркировки не знаю, наковырял из вентиляторов серверных, не нужны никому

**sagri** » 03 апр 2014, 19:19

это скорее всего 693ZZ
http://www.bearingworks.com/bearing_sizes/index.php

**SDimok** » 06 апр 2014, 05:10

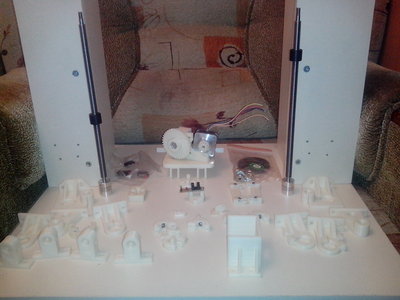

Тоже потихоньку печатаю комплект.
Скинь исходник каретки, перерисую под свой.

**icehardy** » 06 апр 2014, 08:32

Z каретку другую делаешь ?

Забирай обновления

Mendel90_752_1.rar: (1.18 МиБ) Скачиваний: 0

Тебе ведь в 3d MAX нужно?
там еще изменился концевик по оси Z
включи отображение скрытого, увидишь

А, вот еще деталька, пригодится может

RearIdler.rar: (32.98 КиБ) Скачиваний: 0

**SDimok** » 06 апр 2014, 10:44

icehardy писал(а):Z каретку другую делаешь ?

Да наверное вкладыши напечатаю в размер твоих гаек, а вставлю внутрь свои.
Хотя можно и перерисовать

**icehardy** » 15 апр 2014, 08:37

Случайно мне достался шикарный многозаходный винт (9 спиралей), с тефлоновым покрытием
С гайкой из >PA610-(CF30+PTFE15)<
Что расшифровал как:
Полиамид ПА 610
Carbon Fiber 30%
PTFE 15%
Шаг винта 38мм на оборот
Попробую поставить его на ось Y

**SDimok** » 16 апр 2014, 10:46

icehardy писал(а):Случайно мне достался шикарный многозаходный винт (9 спиралей), с тефлоновым покрытием

Вот винтики похожие http://www.roton.com/Mating_Components. ... ly=7059785
8 спиралей 1 дюйм на оборот 7/16 дюйма диаметр

Дорогое удовольствие однако

**icehardy** » 16 апр 2014, 14:09

Ну а мне достался даром

почти дорисовал каретку под него

**webkoder** » 27 июн 2014, 18:00

Icehardy, вопрос про z-ось. Как общие впечатления от её работы?
Почему выбрал именно винт TRR-12x4, а не TRR-10x2? Ведь с последним больше точность и меньше усилие на шаговиках. Или я не прав?
Сужу по значительному улучшению работы при переходе с винта М8 на М6.

**icehardy** » 27 июн 2014, 18:45

Выбирал больший шаг для быстрого z-lift
а точности перемещений и мощи двигателей с большим запасом хватает
печатал слоем 0.08 без проблем

**SDimok** » 24 окт 2015, 21:32

Оживить тему маленько.

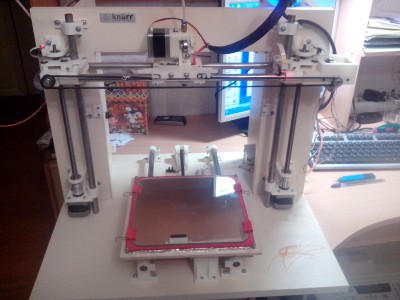

Допинал таки своего белого менделя:)
Из основных отличий:

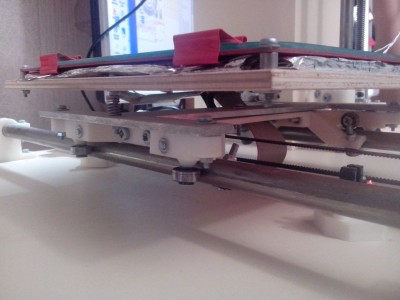

Каретка Y переделана полностью.

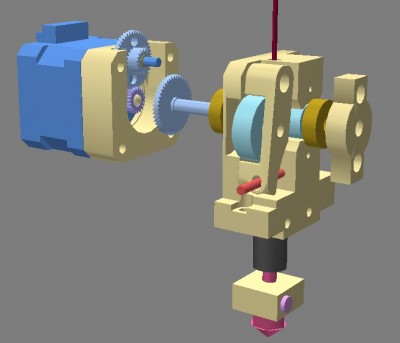

Экструдер своей разработки, совмещен с самодельным редуктором на металлических шестеренках.
Гайки для ходовых винтов другой конфигурации, и крепления для них переделаны.

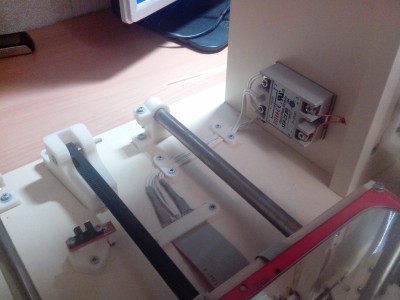

Все направляющие 12 мм.
Ходовые винты - трапеция 10Х2.

**icehardy** » 24 окт 2015, 22:04

Отлично выглядит

А экструдер с таким редуктором не сильно шумно? Или на общем фоне не заметно?
