Отфрезеровал новые детали экструдера.
По мотивам Makerbot replicator MK7.
Без пластиковых деталей.
Прижимной ролик сделан из одной детали. В место 2х.

Подшипник 623.
Шестеренка 10мм.
Под пруток 1,75мм.
Все винты М3.
Все из настоящего Д16Т. Который блестит после фрезеровки и резьба нарезается без проблем.
Радиатор от южного моста)))
Пружинка подобрал на базаре по размеру и по силе сжатия. Описание характеристик продавец вежливо утаил))

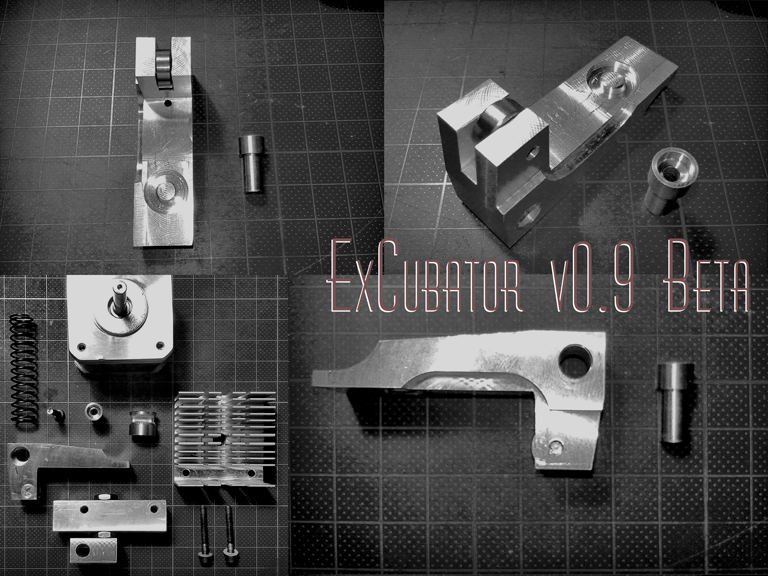

Это в разобранном состоянии.

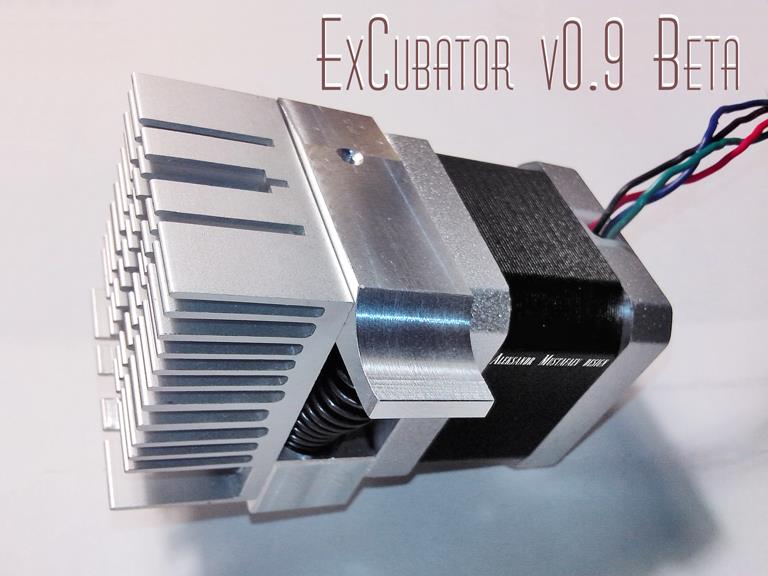

А это видео сборки и в собранном состоянии))
http://www.youtube.com/watch?v=ml7B533KHxM
http://www.youtube.com/watch?v=SZSRr8qyQSQ

Главное чтобы двигателю хватило мощности протолкнуть пруток в сопло. А сопло какое планируется ? All in metall ?? с нержавейкой и алюминиевым инсулятором ?

Radus писал(а):Главное чтобы двигателю хватило мощности протолкнуть пруток в сопло.

IMHO для прямоточного экструдера двигатель 42BYGHW609 слабоват. У меня такой стоит на Wade экструдере и иногда не может протолкнуть пруток. Заказал себе 42BYGHW811 с Aliexpress.

porex писал(а):Заказал себе 42BYGHW811 с Aliexpress.

а у кого, если не секрет (ссыль можно)?

Я покупал себе qu-bd экструдер и 609 мотор. При стандартной комплектации периодически пропускал шаги и не мог протолкнуть пластик. После нескольких модификаций (добавление подпружиненного прижима с подшипником, добавление тефлоновой трубки, замена нагревателя, замена зубчатого ролика) стал работать как часы с 609 мотором. Еще ни разу не пропустил шаги. Пластик PLA.

RoboHobbyRu писал(а):

porex писал(а):Заказал себе 42BYGHW811 с Aliexpress.

а у кого, если не секрет (ссыль можно)?

Вот у этого продавца. Я у него же 5 шт. 609-х заказывал.

porex, спасибо

porex писал(а):

RoboHobbyRu писал(а):

porex писал(а):Заказал себе 42BYGHW811 с Aliexpress.

а у кого, если не секрет (ссыль можно)?

Вот у этого продавца. Я у него же 5 шт. 609-х заказывал.

wantai-moto наверное по всему миру продает моторы тоннами ! =) где не спросишь, где не увидишь все покупают у китайцев wantai-motor =)

Всем привет)
Продолжаю тему.
Мотор у меня есть и 811 и 608. Будем смотреть как какой справится.
Но Драйвер у меня стоять будет уже DRV8825 там можно увеличить мошьность.
На моторе стоит радиатор, мотор не перегреется. В разумных пределах конечно.
Шестеренка нержавейка. 10 мм. Пруток 1.75мм.
3мм тоже можно но у меня он на вайде останется.

Несколько видео о том как крепится и как вставляется пруток. В разы легче чем на вайде.

https://www.youtube.com/watch?v=cNz0nCP4tiw
https://www.youtube.com/watch?v=2O4eHNTBfhM

Сопло 0,38 примерно. Заказывал сверло 0.2 но видимо перепутали. Пришлось сверлить этим.
Скорее всего сделаю его ещё легче за счёт утоньшения ширины пришимной детали. сейчас она 18мм. Думаю 10-12 сделать.
На весах не взвешивал но ощутимо легче чем вайд в сборе. Проведу взвешивание перед боем)))

Надо будет сверло 0.2 могу прислать из Харькова ещё СССР. Есть сверла 0.25, 0.35, 0.5.
Мучайтесь на здоровье.
