Рисую в Компас-3D чертеж 2D который нужно вставить в CorelDRAW X6 для резки лазером.

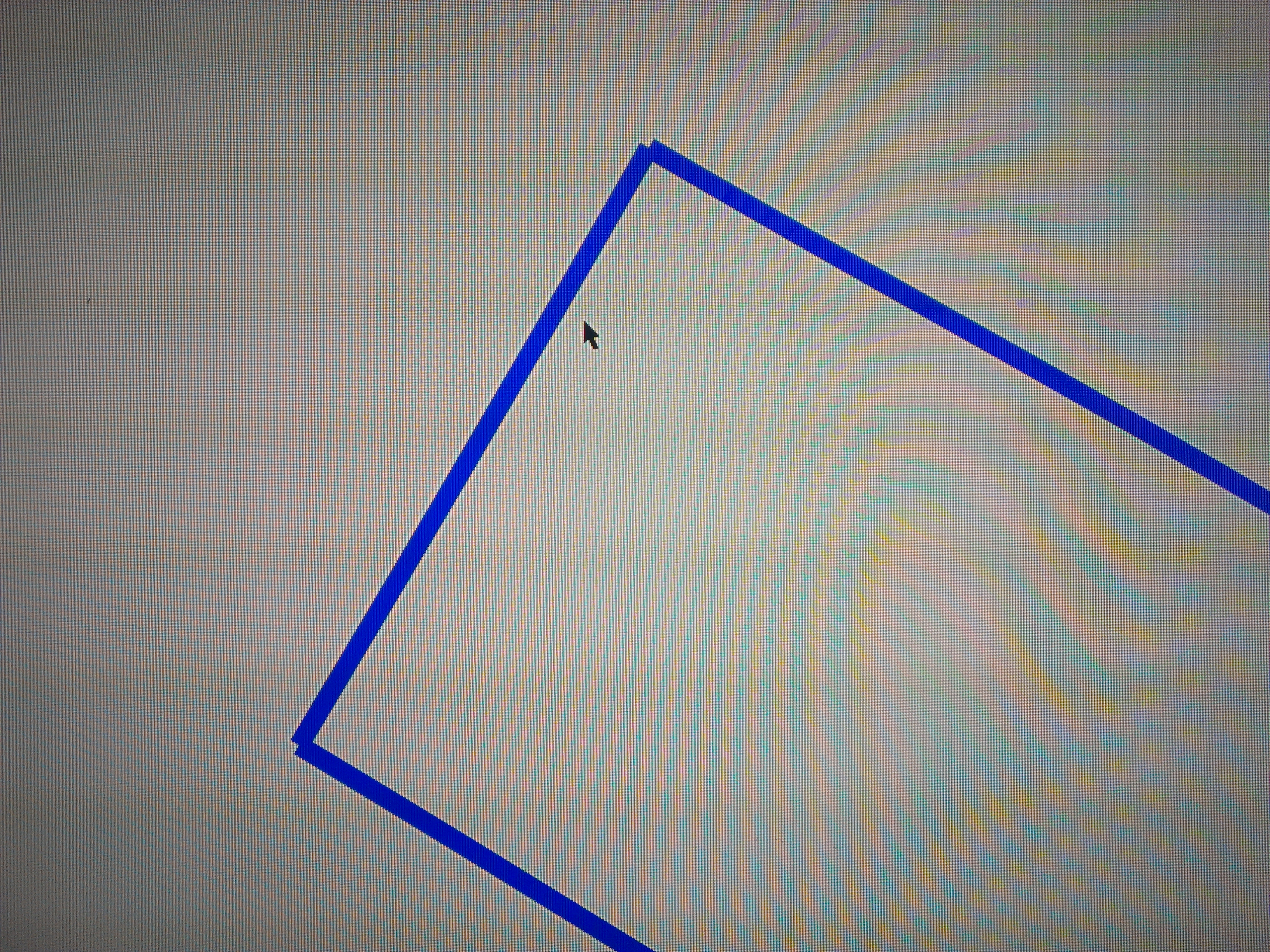

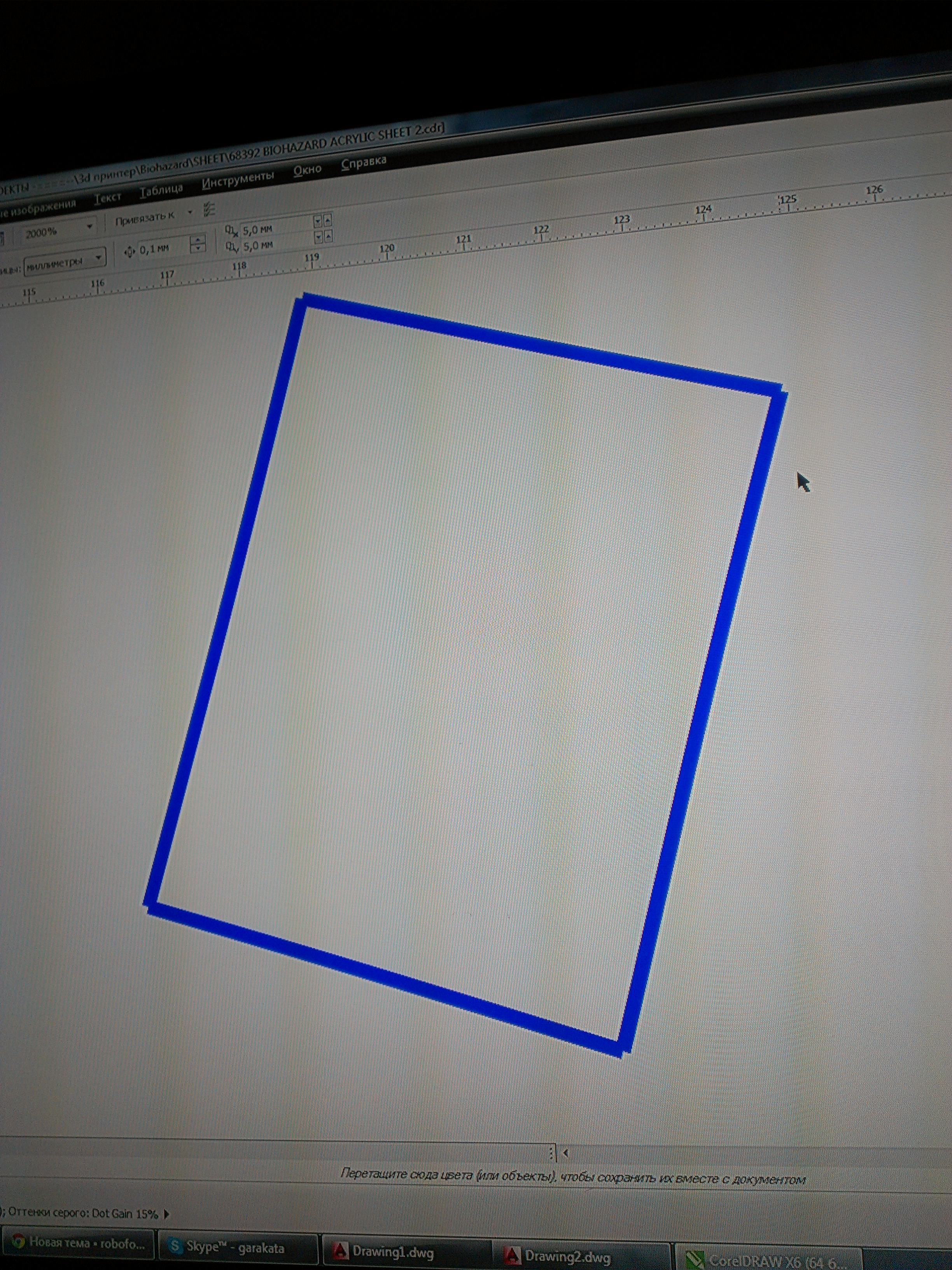

Например прямоугольник который нужно вырезать, сохраняю как *.dwg открываю в CorelDRAW
и он перестаёт существовать как единое целое просто разваливается на отрезки. Лазеррезчики в шоке от меня. А таких типо прямоугольников в чертеже уйма.
Как этого избежать, подскажите?

а что останавливает сразу в кореле нарисовать ?
с размерами там вроде все в порядке

сам под резку делал чертежи

То что 2 недели делал в КОМПАС, в 4 файлах. Этот прямоугольник это капля взятая мной из тех чертежей что бы суть ясна была. Еще 2 недели и я повешусь!!!

а в какие форматы еще умеет экспортировать компас ?
скинь для примера файлик
я посмотрю как быстро его в кореле собрать можно в единые линии

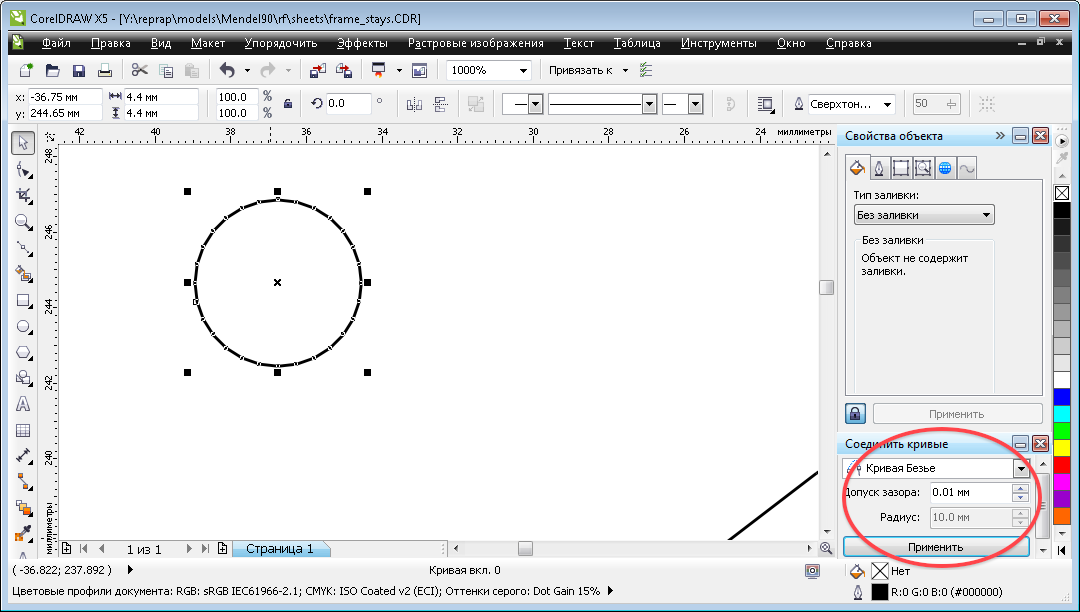

выделяешь все и делаешь коддунство: упорядочить->объединить кривые->применить

ylvov писал(а):Рисую в Компас-3D чертеж 2D который нужно вставить в CorelDRAW X6 для резки лазером.
Например прямоугольник который нужно вырезать, сохраняю как *.dwg открываю в CorelDRAW
и он перестаёт существовать как единое целое просто разваливается на отрезки. Лазеррезчики в шоке от меня. А таких типо прямоугольников в чертеже уйма.
Как этого избежать, подскажите?

Попробуй в компасе перекинуть в любой "растр". Затем этот растр открываешь в CorelDRAW X6. Понимаю, что через жопу, но ты в компасе много отдельных объектов сделал...

Илья, ты совсем что ли?..
Какой растр? Под резку вектор нужен! В растр, потом в Корел, а потом векторить? Дк проще с нуля нарисовать...
Посмотри есть ли в компасе dwg/dxf, если да, то сохрани где-то в версии 2004 (на всяк случай) и импортни в корел. Возможно придется точки потом объединять, а то часто бьет...

ReaN писал(а):Илья, ты совсем что ли?..
Какой растр? Под резку вектор нужен! В растр, потом в Корел, а потом векторить? Дк проще с нуля нарисовать...
Посмотри есть ли в компасе dwg/dxf, если да, то сохрани где-то в версии 2004 (на всяк случай) и импортни в корел. Возможно придется точки потом объединять, а то часто бьет...

А я что (я хороший)? Я насмотрелся PDFок на буржуйских сайтах, вот и советую. Ему (ylvov) в Компасе лень было линии объединять, все палочками построил, вот теперь и мучается, бедненький. Как по мне, проще в Кореле заново тассировать (качественнее и быстрее).

не верно, это свойство экспорта.
чего вы тут обсуждаете ? я все уже ответил, причем с картинками

setar писал(а):не верно, это свойство экспорта.
чего вы тут обсуждаете ? я все уже ответил, причем с картинками

Большое спасибо за совет! Все вышло именно так как хотел я видеть!

Добавлено спустя 14 минут 26 секунд:

IliaMoroz писал(а):

ReaN писал(а):Илья, ты совсем что ли?..
Какой растр? Под резку вектор нужен! В растр, потом в Корел, а потом векторить? Дк проще с нуля нарисовать...
Посмотри есть ли в компасе dwg/dxf, если да, то сохрани где-то в версии 2004 (на всяк случай) и импортни в корел. Возможно придется точки потом объединять, а то часто бьет...

А я что (я хороший)? Я насмотрелся PDFок на буржуйских сайтах, вот и советую. Ему (ylvov) в Компасе лень было линии объединять, все палочками построил, вот теперь и мучается, бедненький. Как по мне, проще в Кореле заново тассировать (качественнее и быстрее).

Мне не лень! Не из этих я. Просто Компас да и вообше трёхмерную систему автоматизированного проектирования и черчения я увидел 2 недели назад в глаза.
Учусь на видео, форумах. Да и строил я не палочками а функцией "непрерывный ввод объектов"! И прямоугольник не палочками а кнопкой с панели "прямоугольник". И все это благополучно развалилось КОРКЕ!

Я делал объединение в макроэлемент сразу в компасе, в кореле просто открывал dwg и сохранял cdr.
В принципе, то же самое получается, я в кореле до колдунства, описанного Setar'ом не допетрил. В смысле быстро не получилось разобраться, а долго вдуплять было лень
