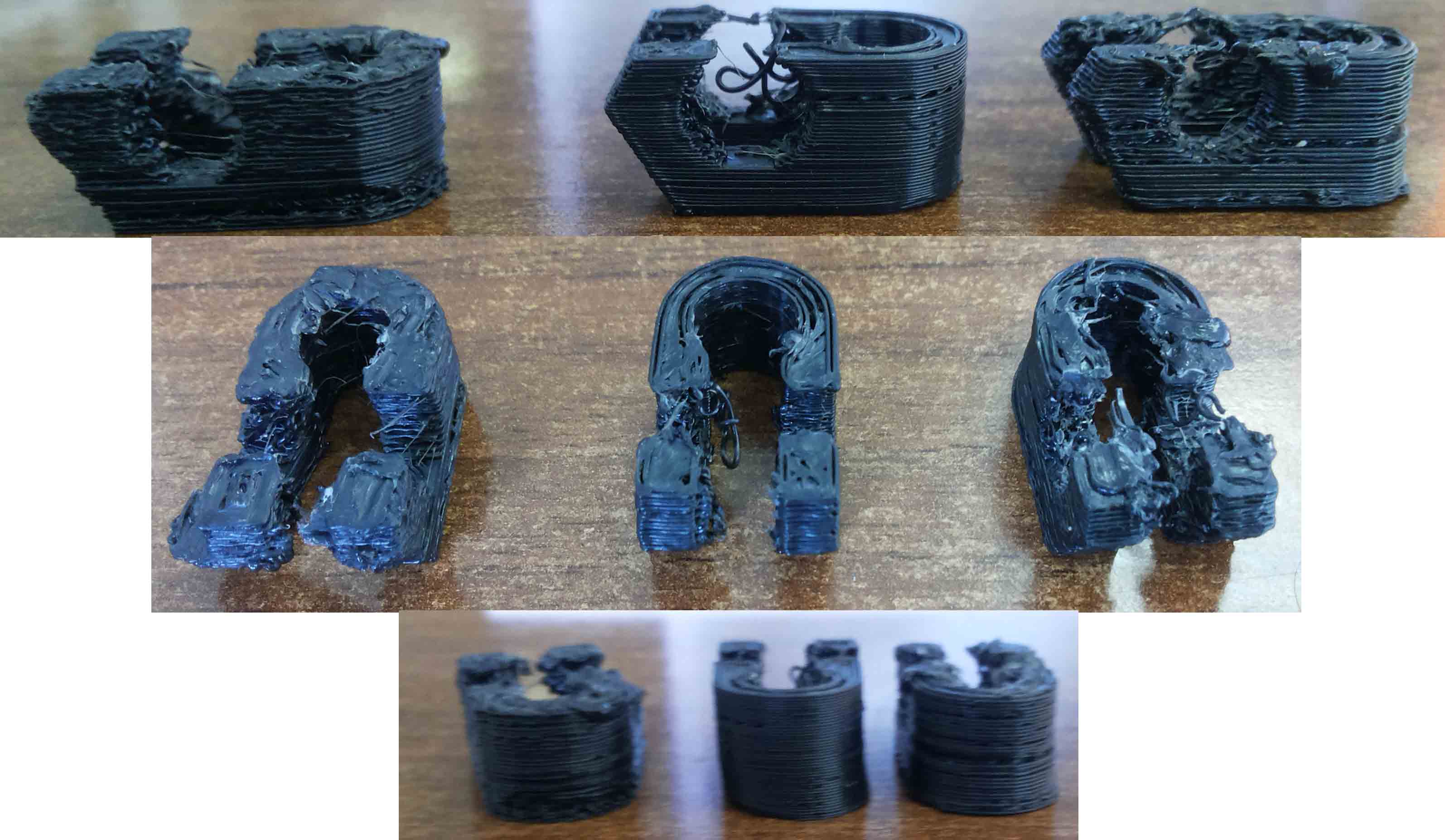

Стабильно срывает со стола примерно на одной высоте. Это ведь пропуск шагов по Z? Принтер Prusa I2, эскструдер 0.4мм J-head с прямой подачей, 1.75 пруток.

Vovich70 писал(а):Так ,с прошивкой пока подождём)Принтер куплен готовый?Плата электроники какая?Мега с РАМПСом или цельная с драйверами?

Купили принтер для сборки.
Heacent RepRap Prusa Мендель 3DP01
Плата вроде с дровами, все работает боле мене, в программе по осям отзывается, но края не видит, крутит движки до последнего , даже если крутить некуда ...
Плата: melzi ardentissimo (base on sanguinololu) ... вроде так)))
Фото кинуть куда нибудь?

Судя по плате там идут только три концевика, значит это все минимум.
Тут возникают другие вопросы.
1. Концевики правильно подсоединены к плате.
2. Концевики стоят на всех осях в минимуме.
3. Если его зажимать рукой реагирует.
4. Провода на концевик подпаяны правильно, может их инвертировать.
5. Что говорит команда M119
6. Сам по себе концевик живой.

BADTRANS писал(а):Стабильно срывает со стола примерно на одной высоте.

А случайно края отверстия вверх не загибаются?Тогда возможно головой бьёт и срывает.Попробуйте момент отследить.

Vovich70 писал(а):А случайно края отверстия вверх не загибаются?Тогда возможно головой бьёт и срывает.Попробуйте момент отследить.

Вроде не видно такого. Как будто в некоторый момент начинает ездить на не соответствующей текущему слою высоте.

Нужна помощь в подключении энкодера http://roboforum.ru/forum107/topic12917-2865.html#p303112

BADTRANS писал(а):Стабильно срывает со стола примерно на одной высоте. Это ведь пропуск шагов по Z? Принтер Prusa I2, эскструдер 0.4мм J-head с прямой подачей, 1.75 пруток.

я наблюдаю букет проблем.
1. вероятен пропуск шагов (или срыв прутка) по E. Это дает непостоянный поток и как следствие то пропуски по вертикали то наплывы.
В то же время такой же эффект может дать пропуск шагов по Z
2. плохо закреплена шпуля по Y (или x - непонятно как ориентация была). это дает плавный сдвиг от вертикали
3. вероятно имеет место плохая калибровка потока на экструдере, или это следствие проблемы №1


Нужно протянуть шпули на движках (если валы круглые без шлицов - сделать дремелем или напильником плоскую площадку для закрепления упорным болтом)

Дальше гонять Z ручными командами, найти максимальную скорость движения без пропусков и 80% от этой скорости поставить ограничителем в прошивку (обычно на шпильках Z стабильная скорость не выше 4мм/с)

Вручную, командами G-code на температуре печати найти максимальную скорость экструзии без пропусков, занести ее в прошивку (не забудте перед тестом снять этот ограничитель поставив большое значение)
Затем калибровать экструдер.

setar писал(а):я наблюдаю букет проблем.
1. вероятен пропуск шагов (или срыв прутка) по E. Это дает непостоянный поток и как следствие то пропуски по вертикали то наплывы.
В то же время такой же эффект может дать пропуск шагов по Z
2. плохо закреплена шпуля по Y (или x - непонятно как ориентация была). это дает плавный сдвиг от вертикали
3. вероятно имеет место плохая калибровка потока на экструдере, или это следствие проблемы №1


Нужно протянуть шпули на движках (если валы круглые без шлицов - сделать дремелем или напильником плоскую площадку для закрепления упорным болтом)

Дальше гонять Z ручными командами, найти максимальную скорость движения без пропусков и 80% от этой скорости поставить ограничителем в прошивку (обычно на шпильках Z стабильная скорость не выше 4мм/с)

Вручную, командами G-code на температуре печати найти максимальную скорость экструзии без пропусков, занести ее в прошивку (не забудте перед тестом снять этот ограничитель поставив большое значение)
Затем калибровать экструдер.

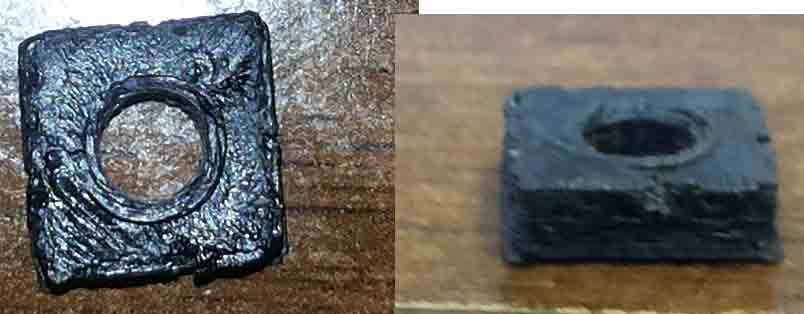

Спасибо. Действительно, экструдер не ахти, он вот такой http://www.aliexpress.com/store/product ... 76224.html и у него мгновенно сломался рычаг, который был заколхожен двумя алюминиевыми пластинами по краям, а все потроха, кроме тех, что на концах, где находятся прижимной ролик-подшипник и место упора пружин, были выпилены. Скорости X Y Z E (450,450,2,1000). Вообще хочу http://www.makergear.com/products/extruders с Wade(greg) механизмом, но не пойму, как заказать 12В версию. Еще имеет место такая проблема: допустим, кубик (параллелепипед) 10мм с отверстием 5мм печатается с внешними размерами с погрешностью в пределах 0.1мм, а внутренние отверстия всегда меньше на 0.4мм. Скорее всего, у нее те же причины.

15 май 2014,
предыдущий пост

решил проблему подключив лазер к FAN к 15 пину ( по умочанию 9 пин)
а в прошивке заменил 106 на 101 и 107 на 103
и все заработало как надо

как выяснилось проблема была не в пине
а тексте прошивки для данного case
сейчас проверил ,,,на любом пине работает как надо,
===

и вновь проблема выскочила ни с того ни сего,всего один день ,нормально работал
ничего не трогал , тоько ж коды отправлял с карты на печать
и ресет кнопкой на плате
опять прошивка стала включать лазер с нуля
проверил на других пинах ,,тоже самое
ну работало же нормально в чем же может быть проблема?
препрошил всеми версиями марлин ,ну хоть убей не работает и все

прошил спринтером работает ссу,,а))
ну решил попробовать прошивку репитер
http://www.repetier.com/firmware/v091/
на сайте возможно ввести нужные данные и скачать готовую настроенную прошивку
чуть подредактировал , вписал лазер м101,3
заработало сразу,вписывал в ж код и 106 , и 101 , и 42р9sхх
проверил на всех пинах и дигитал и аналоги комуникал и шим,на всех работал идеально
(также корфигурировал в марлин)
и на этот раз ничего трогал ,только ж коды отправлял с карты на печать
и тоже всего 1 день поработал и выкинул эту же подлянку,
и на других пинах тоже не работает
раз 10 скачивал с сайта , по новой перепрошивал,и удалял то что вписывал в прошивку ,и менял платы ардуино(3 шт) и на другие пины перекидывал
,,не работает
опять лазер включает с нуля

а спринтер работает как надо )))))))))

чо ж делать то? где копать

Подскажите не кто не сталкивался с таким хотендом?

http://www.aliexpress.com/item/Geeetech ... 22974.html

по внешнему виду похож на E3D v5, но как он в работе интересует.

BADTRANS
Я думаю что экструдер не причем. Похоже что :
- не равномерная подача пластика ( уменьшить скорость и возможно намотать больше термоизоляции на нагреватель), еще может неравномерная подача быть из-за глубокой зенковки выходного отверстия
- не успевает остывать предыдущий слой перед нанесением следующего ( я печатаю несколько экземпляров сразу 2 или 4)
и слой делать чем тоньше тем лучше (0.1-0.15) это уменьшает деламинацию и при равномерной подаче увеличит точность .

Пару страниц назад я жаловался на немецкий белый пластик, так вот указанные меры позволили нормально печатать.
сопло 0.35, скорости от 30 до 45, теперь печатает почти идеально

BADTRANS писал(а):Вообще хочу http://www.makergear.com/products/extruders с Wade(greg) механизмом, но не пойму, как заказать 12В версию. Еще имеет место такая проблема: допустим, кубик (параллелепипед) 10мм с отверстием 5мм печатается с внешними размерами с погрешностью в пределах 0.1мм, а внутренние отверстия всегда меньше на 0.4мм. Скорее всего, у нее те же причины.

Надо выбрать к покупке стандартного 24 v экструдера, апгрейт на 12v (он добавится в счет с нулевой стоимостью) то же самое если надо не 1.75 мм а 3 мм (вообще то там все написано пользуйтесь гуугл переводчиком страниц и будет Вам счастье с пониманием)
Для этого хотенда лучше полнометалический экструдер или как минимум монтажную пластину из люминя или фанеры, термобарьер греется много сильнее чем у Г хеда, и экструдер из АВС рискует быть деформирован очень быстро. либо всегда включать обдув термобарьера, что в Вашем экструдере не айс как реализовано, будет дуть и на модель, возможно расслоение и отклеивание от стола...

По размерам кубика надо Вам разобраться с прошивкой, освоить среду ардуино и заново откалибровать все , оси, экструдер, хотенд (термистор) потом разбираться с настройками инфила в слайсере, тогда и печатать будет точно, погрешность в 0,4 мм это ад...
Комплекты для сборки идут условно готовыми к печати, по сути это набор запчастей и у меня даже складывается впечатление, что никто из этих поставщиков и не задумывался, что бы хотя бы тестовую прошивку отклаибровать ручками, походу на калькуляторах считают значения и их и впихивают.
Так же для печати на Менделях очень ВАЖНА соосность шпилек по Y (и перпендикулярность Z , а так же соосность Z шпильки и направляющей, важно строго паралеьное движение ремней (что бы не образовалось натяжения под углом ремней к шпулям и роликам)

День добрый.
Ребят, кто знает как получить значения температуры при нагреве, к примеру нагревательной головки, в виде текстового списка значений?
После эти значения хочу импортировать в Mathcad или Excel для моделирования процесса.
Пытался написать макрос в Pronterface, что-то не особо вышло. Вывел только в текстовый файл по средствам перeменной self.tempreport значения строки монитора температуры, и то для обновления необходимо вводить команду макроса. В Pyton не селен.
Включил пункт показать значения температуры с АЦП в прошивке, которые выводятся командой М105, эти значения только мониторятся, возможно они где-то хранятся, вот где без понятия, может кто знает.
Буду благодарен за ответ.

не очень понял измерения с какой целью - оценка качества регулирования в прошивке или анализ параметров системы вне зависимости от прошивки.

в приложении простая прошивка avr mega для получения текстовой таблицы с термопары (разумеется это вне зависимости от прошивки принтера)

а ведь setar предложил вариант, только добавить еще 1 терморезистор и внешний контролер.
одна контролер регулирует и печатает, а второй тоже меряет и выводит в таблицу
