http://base3d.ru/CaliGator/
в данный момент доступны следующие тесты:
- raft - по сути это просто подложка, по ее качеству можно осуществлять калибровку стола
- flow - подбор потока под конкретный материал
- width - подбор ширины линии экструзии
- temp - подбор температуры печати

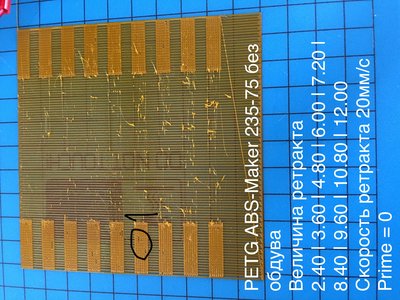

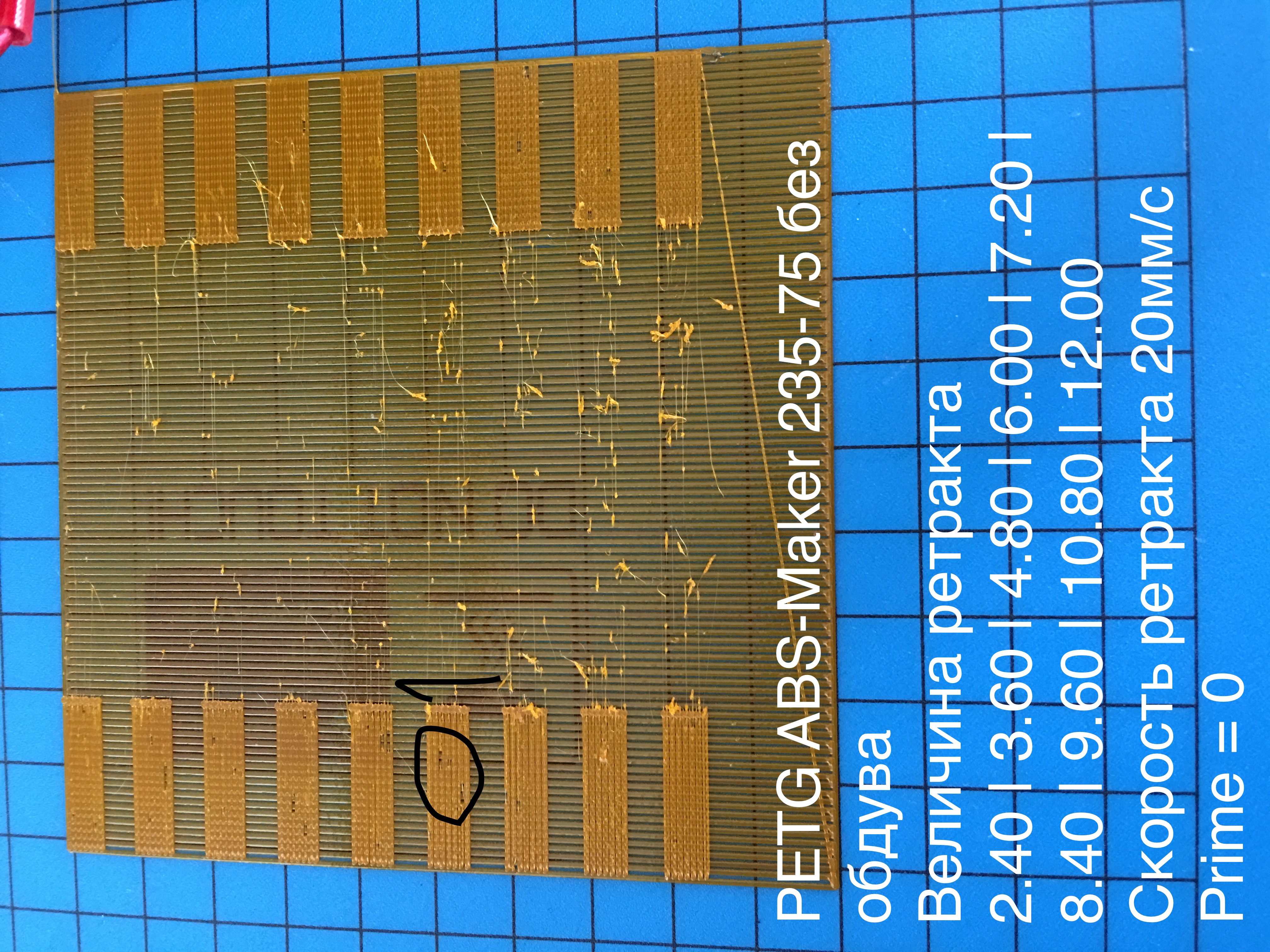

- suck - подбор величины отката подачи (ретракта)

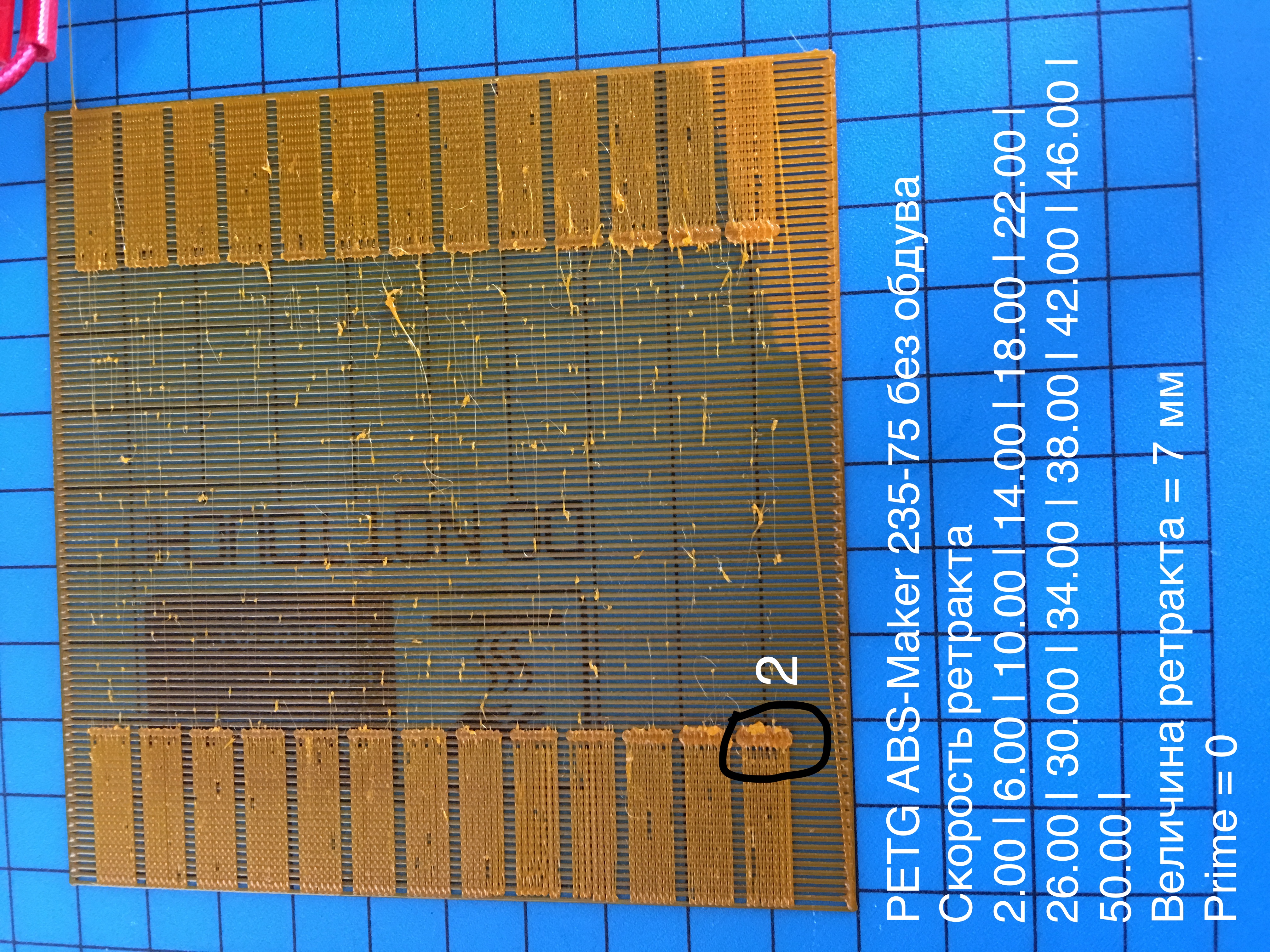

- suck_speed - подбор скорости отката подачи
Методика тестирования:
Прежде чем приступить к тестированию проходим по всем вкладкам проверяя параметры, выставляем значения по опыту,
которые на наш взгляд дают наилучшие результаты (позже я введу рекомендуемые профили для разных принтеров).
raft
в этом тесте наша задача получить равномерные, слегка придавленные линии.
Обращаем внимание на расстояние между линиями экструзии, оно должно быть равномерным по всей площади, по ним можно судить о наклоне стола (если один угол или сторону плющит больше других) или о неровности стола (если имеют место неравномерно расположенные участки с более сильным придавливанием).
Рафт делается на двойной высоте слоя и использует тройной поток.

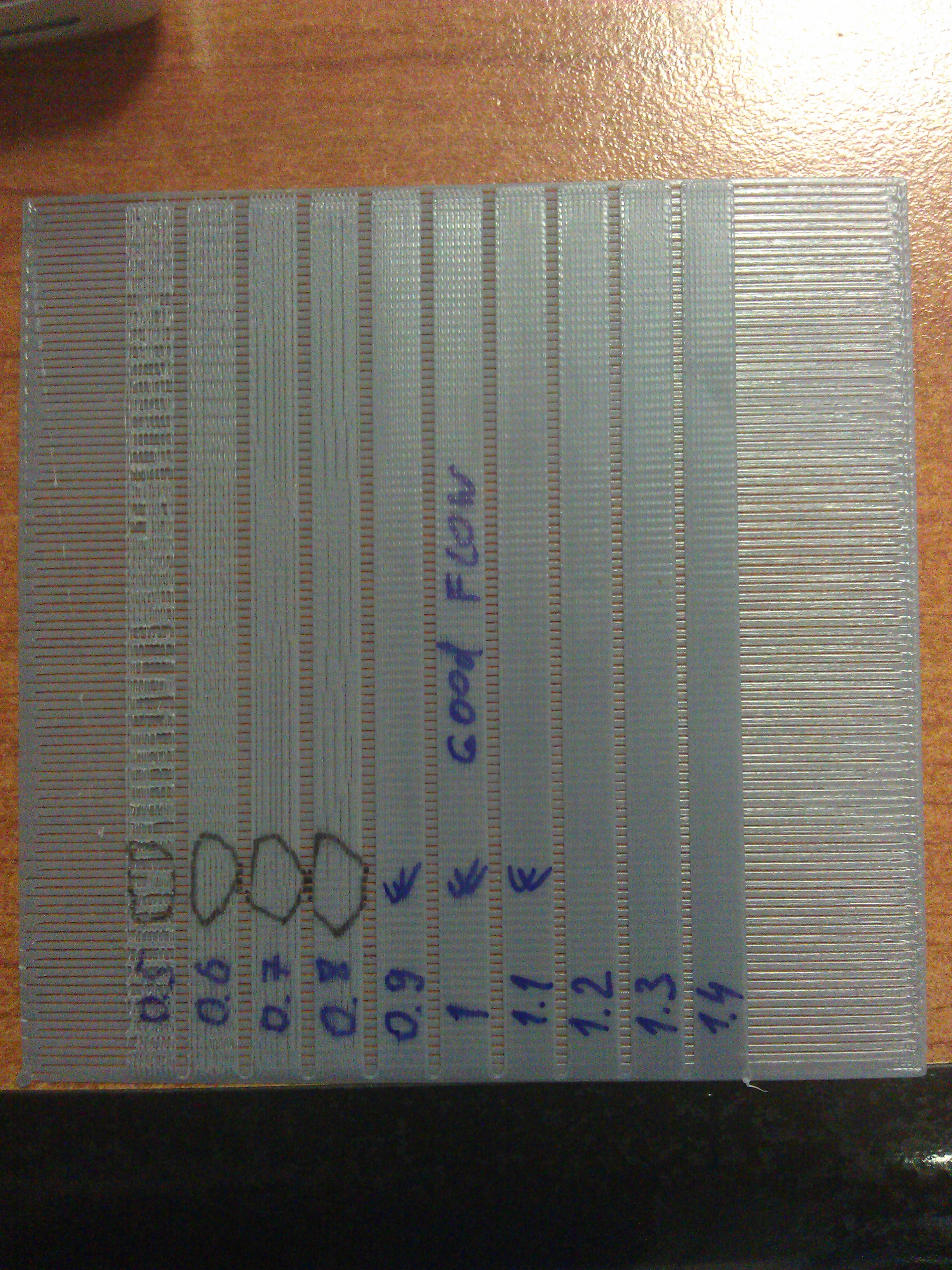

flow
в этом тесте проверяется поток, он должен быть достаточен чтобы между линиями экструзии не образовывалось просветов (щелей), в то же время сильно завышенный поток будет давать выдавливание пластика за периметр модели.

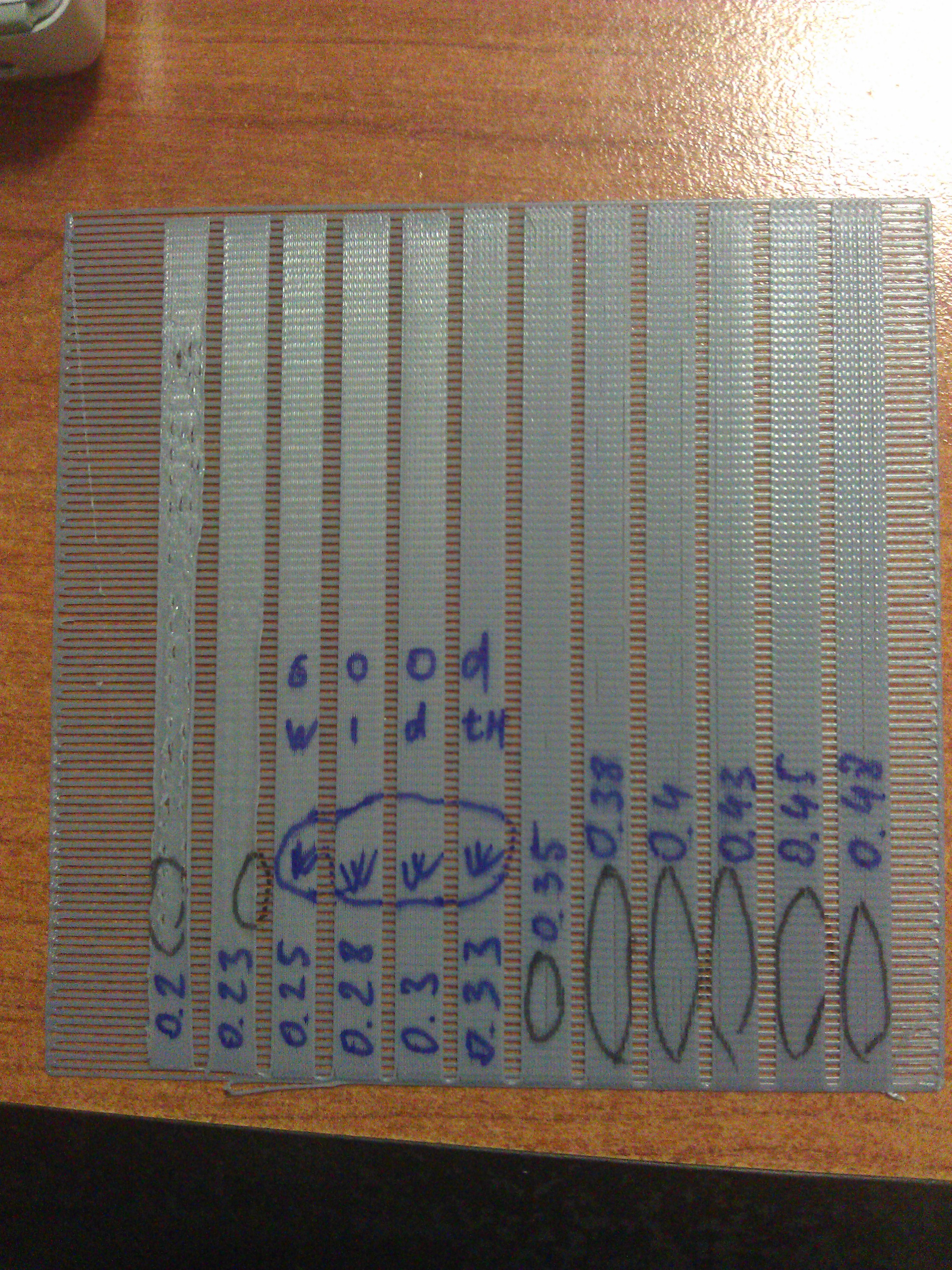

width
в этом тесте меняется сразу два параметра: ширина между центрами выкладываемых линий, и поток который компенсирует увеличение требуемой площади экструзии.
При слишком плотной укладке линии будут мешать друг другу, а при слишком редкой будут появляться щели.
результатом теста является некоторый диапазон допустимых значений ширины одной линии экструзии

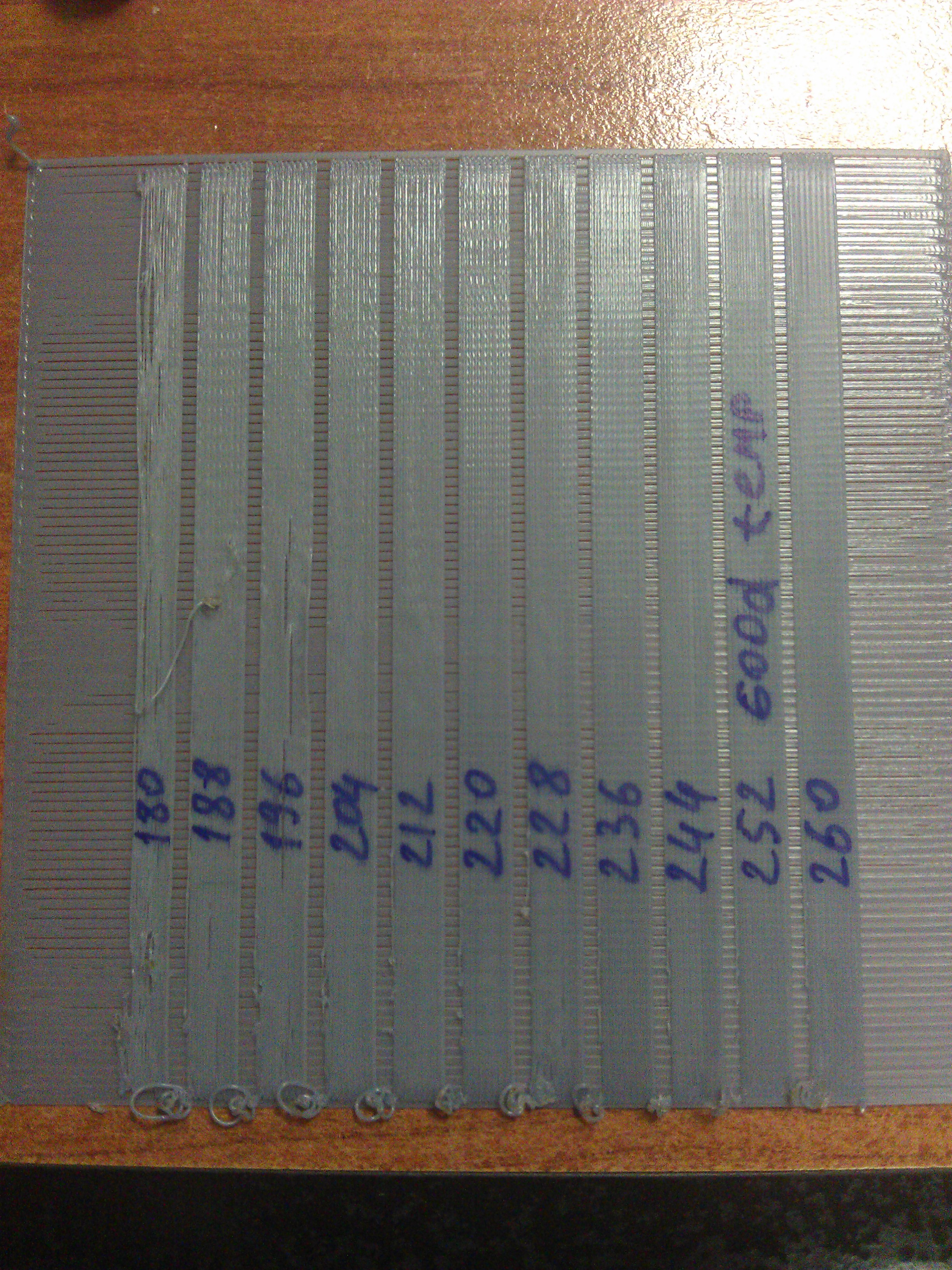

temp
в этом тесте выбирается температура печати, ее хорошо видно визуально.
при недостаточном нагреве будет иметь место расслоение пластика, недостаточное сцепление с подложкой.
при чрезмерном нагреве будет наблюдаться обесцвечивание пластика или даже его "вскипание"
в том смысле что тест лишь меняет скорость ретракта, а как оно проявляется в разных системах это уже особенности их построения. Изначально этот тест делался для себя и испытывался на директ приводе. Там у меня таких наплывов вообще не было, менялась "резкость" границы остановки экструзии. У вас проявляется так, и это тоже вполне параметр для подбора.
