Напишите кто что знает. Обсуждения и споры приветствуется, лишь бы были направлены на выяснение истины. Вся информация будет собираться в первом посте.
Настройки параметров перемещения осей принтера (шаг на мм), скорость выдавливания пластика из экструдера настраиваются путем перекомпилирования пошивки и обновления ее в вашей управляющей электронике. Кроме это настройки принтера могут хранится в EEPROM. После перезаливки прошивки на всякий случай сбрасываем EEPROM (командой M502).
В большинстве прошивок (Sprinter, Marlin) за всевозможные настройки принтера находятся в файле Configuration.h
- Калибровка экструдера
- поток
В файле Configuration.h, найдите строку вида- Код: Выделить всё
float axis_steps_per_unit[] = {80, 80, 3200/1.25,700};
Число в конце (700) это количество шагов двигателя, необходимых для забора 1 мм прутка внутрь экструдера. Это число может быть разным (к примеру 350), если вы используете 1/8 микрошаг (GEN6) вместо 1/16 (RAMPS, GEN7 обычно используют 1/16). Передаточное соотношение механики подачи пластика разных принтеров в экструдере всегда немного отличается.
Нам нужно проверить правильность подачи пластика.
Сначала проверьте правильность установки пластика в привод подачи экструдера, отсутствие мусора в нем, стружек от пластика и т.п. Убедитесь, что печатающая головка нагрета до нужной температуры.
Убедитесь, что привод экструдера не имеет люфтов, не клинит и не проскальзывает.
Установите необходимый прижим пластика с помощью пружин (усилие прижима зависит от качества зубчатого болта и типа пластика). Для 3 мм PLA прижим жестче. Для 3 мм ABS слабее. Для 1.75mm пластика прижим еще немного слабее.

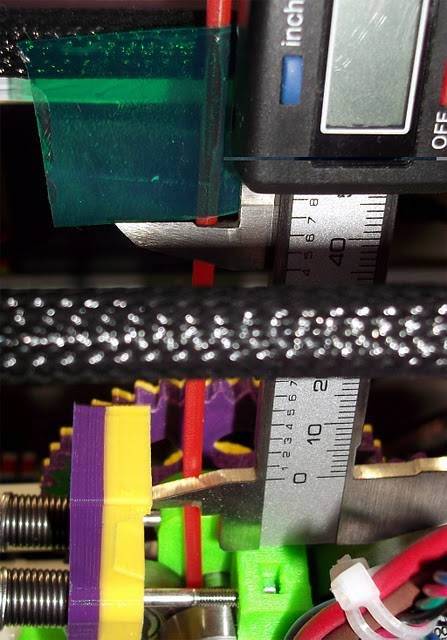

Сделайте метку (скотч, изолента и т.п.). в 50 мм на пластике по отношению к наиболее удобной точке для измерения на поверхности экструдера. Лучше всего для этого подходит цифровой штангенциркуль.

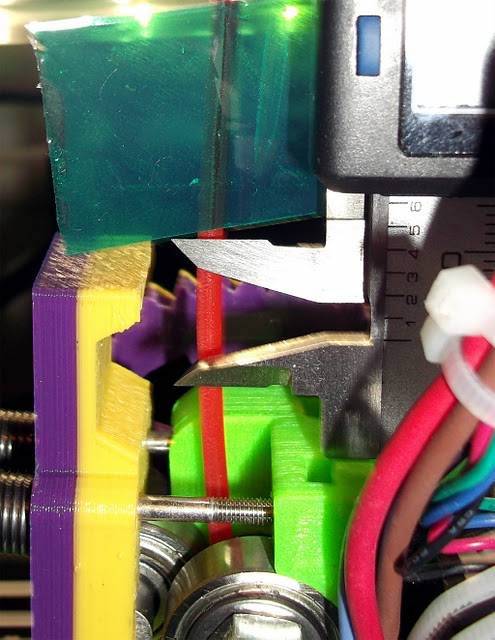

Теперь запустите экструдер на выдавливание 30 мм пластика. Удобно запускать экструдер на выдавливание 5 мм пластика с небольшими паузами до того момента как получится в сумме 30 мм. И проверьте, на какое расстояние переместилась ваша метка на пластике.
Если получилось точно 30мм, то экструдер уже откалиброван, если нет, то внесем необходимые изменения. Точную калибровку установим путем расчета реального количества шагов на мм и откорректируем прошивку.
Изначально в прошивке было установлено 700 шагов на мм. Мы выдавили 30 мм пластика.
700 х 30 = 21000 (всего шагов двигателя на перемещение 30мм пластика)
Например, если реальные замеры показали 32.6mm то расчет будет таким - 21000/32.6 = 644 шагов на мм вместо 700 в прошивке. Изменяем число шагов в файле конфигурации прошивки, заново компилируем и прошиваем контроллер. Затем повторяем процедуру измерения заново. В результате должно получится точно 30 мм выдавленного пластика.
Для удобства расчётов можно воспользоваться калькулятором
калибровка.xls- калькулятор
- (9 КиБ) Скачиваний: 1873
Калибровка экструдера настоятельно рекомендуется для всех видов и сортов пластика (ABS и PLA имеют разную плотность, сорта пластика одной разновидности так же могут отличаться по характеристикам), если используете разные диаметры пластикового прутка, то отдельно калибруется 3мм пластик и 1,75мм. В прошивке неиспользуемые настройки можно закомментировать и использовать по мере необходимости.
- поток
- Калибровка осей
- натяжение ремней
- ось X
- ось Y
- ось Z
- натяжение ремней
- Ещё варианты?
