**karabas2011** » 14 мар 2013, 18:14

Ходил резать дибонд для менделя90
опять старая проблема вылезла - при импорте dxf или svg в корел ( а они им пользуются для расчета цены и коррекции чертежей) размеры едут к едрене фене.
Корел далее экспортят в eps и режут уже арткамом на фрезере.
Ежели зачитать файлы иллюстратором то размеры правильные и далее можно экспортнуть в корел.
Но тут встаёт ещё один вопрос - немеряно ручной работы:
1 вычищение всех размеров и прочих обозначений
2 все дуги в файлах генерятся как множество несвязанных отрезков. Если резать непосредственно такой файл то фреза пойдёт не по краю а по центру такой дуги. Соответственно размер поползёт на радиус фрезы (1.5 мм в моём случае). Приходится в кореле каждый стык руками выделять и объединять.
Что долго муторно и зачастую стоит денег.

Как автоматичеки готовить файл под порезку?

**denim** » 14 мар 2013, 18:20

делать в кореле
самый оптимальный вариант

**George164** » 14 мар 2013, 18:26

Пусть считают в кореле, а в арткам считывают сразу из dxf и берут только основную линию.

**karabas2011** » 14 мар 2013, 19:12

George164 писал(а):Пусть считают в кореле, а в арткам считывают сразу из dxf и берут только основную линию.

Арткам ихний нопхедовские дхфы не схавал вообще. А считать в кореле надо сначала все почистить а то оно тоже посчитается...

Добавлено спустя 1 минуту 14 секунд:

denim писал(а):делать в кореле
самый оптимальный вариант

не делать а самостоятельно переделывать каждый раз.Я думаю нопхед не единственный кто использует подобный способ подготовки чертежей.

**Dmitry__** » 14 мар 2013, 20:14

Ужос, люди работают в арткаме и не могут одолеть импорт dxf

Вот когда у меня не получалось импортировать в artcam dxf из pcad, я пропустил этот dxf через cam350. Все заработало.

**how_eee** » 14 мар 2013, 20:36

в 16 кореле появилась классная функция соединения отрезков. Выделяешь весь файл, выставляешь допуск и одной кнопочкой все соединяешь! Меню "упорядочить - соединить кривые"
Раньше я тоже это все делал врчную, выделяя каждую вершину.
Про уползание размеров при открытии dxf в кореле - это чтото невероятное. Вы уверены что они у вас действительно меняются. Я резал фанеру из dxf в кореле еще со времен 9-го корела и никогда таких проблем с размерами не было.

**setar** » 14 мар 2013, 21:40

резать сразу из dxf +1
"упорядочить - соединить кривые" +1

**karabas2011** » 15 мар 2013, 01:17

how_eee писал(а):в 16 кореле появилась классная функция соединения отрезков. Выделяешь весь файл, выставляешь допуск и одной кнопочкой все соединяешь! Меню "упорядочить - соединить кривые"
Раньше я тоже это все делал врчную, выделяя каждую вершину.
Про уползание размеров при открытии dxf в кореле - это чтото невероятное. Вы уверены что они у вас действительно меняются. Я резал фанеру из dxf в кореле еще со времен 9-го корела и никогда таких проблем с размерами не было.

ну открой нопхедовский файл frame_base https://github.com/nophead/Mendel90/tre ... ond/sheets в кореле и скажи скоко у тебя размер получилcя

Мужик при мне пытался объединять выделенную кучу отрезков - не соединяет, только по одному стыку соединяет. Что означает "выставить допуск"?

Арткам у них 2007й типа старый. Может поэтому и не открывает.

надо глянуть скрипты - нафига там размеры и центровка отверстий - их же всё равно вычищать приходится.

**how_eee** » 15 мар 2013, 02:25

да, с его файлами чтото не так. Корел их выплевывает, зависает, а если открывает, то там ничего нет кроме текста...
автокад у меня сейчасне установлен. пробуйте в нем открыть.

**Dmitry__** » 15 мар 2013, 03:02

karabas2011 писал(а):ну открой нопхедовский файл frame_base https://github.com/nophead/Mendel90/tre ... ond/sheets в кореле и скажи скоко у тебя размер получилcя

Этот dxf открылся в artcam pro 9.021 2006 года рождения.
Размер 464.500 419.000 мм.
Вы там хоть учитываете дюймы и миллиметры? Как бы dxf формат не в курсе этого.
Файл из ссылки выше вы и не откроете, т.к. при сохранении добавляется хтмльная хрень:

Код: Выделить всё: <!DOCTYPE html> <html> <head prefix="og: http://ogp.me/ns# fb: http://ogp.me/ns/fb# githubog: http://ogp.me/ns/fb/githubog#"> <meta charset='utf-8'> <meta http-equiv="X-UA-Compatible" content="IE=edge"> <title>Mendel90/dibond/sheets/frame_base.dxf at master · nophead/Mendel90 · GitHub</title> <link rel="search" type="application/opensearchdescription+xml" href="/opensearch.xml" title="GitHub" />

Качайте zip архив.

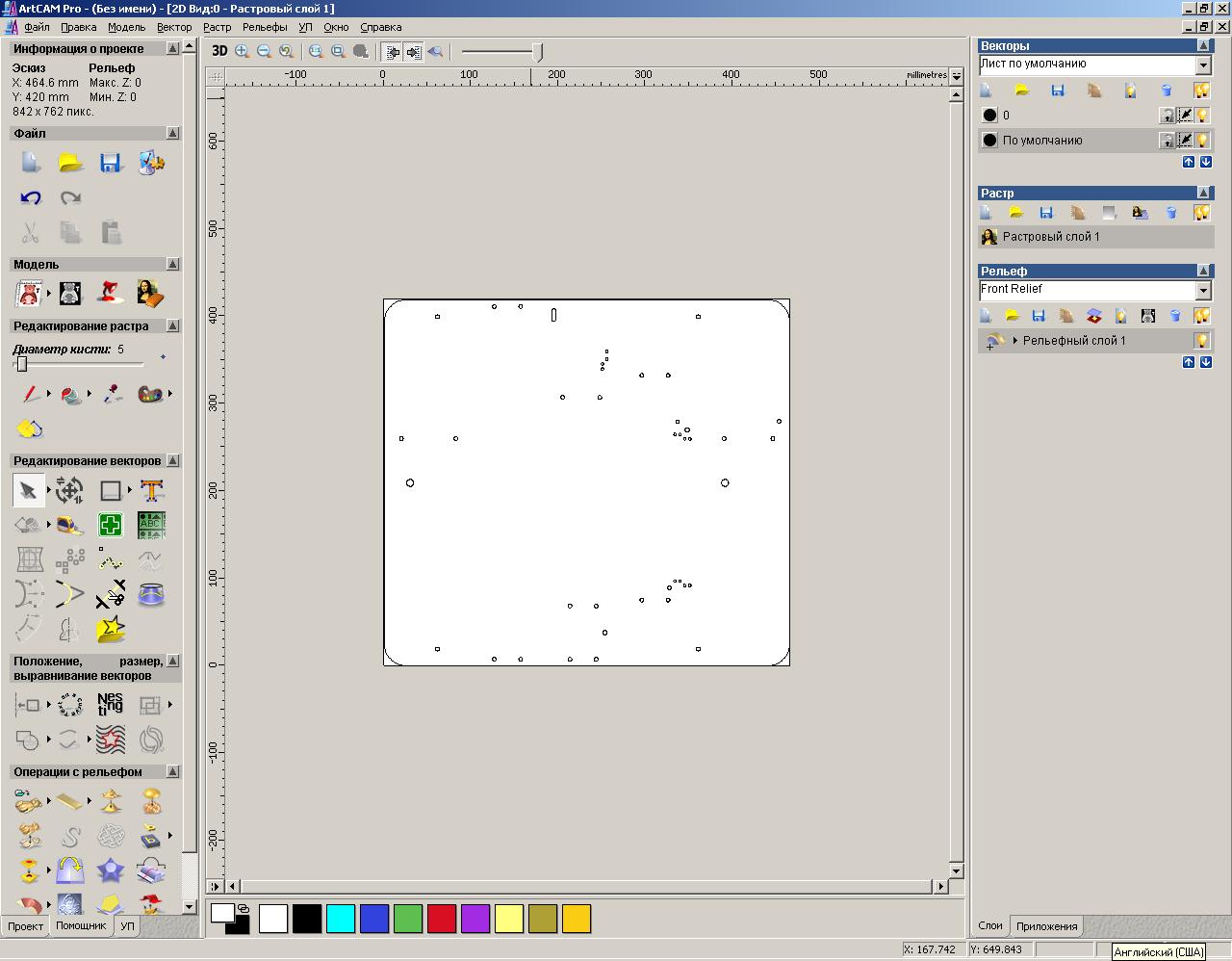

Скриншотик в арткам, хоть нажимай кнопку "пилить"

**karabas2011** » 15 мар 2013, 09:42

Dmitry__ писал(а):
karabas2011 писал(а):ну открой нопхедовский файл frame_base https://github.com/nophead/Mendel90/tre ... ond/sheets в кореле и скажи скоко у тебя размер получилcя

Этот dxf открылся в artcam pro 9.021 2006 года рождения.
Размер 464.500 419.000 мм.
Вы там хоть учитываете дюймы и миллиметры? Как бы dxf формат не в курсе этого.
Файл из ссылки выше вы и не откроете, т.к. при сохранении добавляется хтмльная хрень:
Скриншотик в арткам, хоть нажимай кнопку "пилить"

разумеется - дюймовый файл в 25 раз больше будет. у меня всего на 5% размеры занижены оказались
Зип и качал разумеется. Походу арткам про и арткам разные

**how_eee** » 15 мар 2013, 12:53

скачал зип, открыл файл. размер 464.5 на 419. Выделил все, нажал Объединить. Затем Упорядочить-соединить кривые.
Ущло на все 30 секунд. Все отлично соединилось. можно резать.
Вот файл. Сохранил в 9 версии.

**Dmitry__** » 15 мар 2013, 13:11

karabas2011 писал(а):разумеется - дюймовый файл в 25 раз больше будет. у меня всего на 5% размеры занижены оказались
Зип и качал разумеется. Походу арткам про и арткам разные

Есть еще мил, ярд и всякая хрень. Гадать можно долго.
Есть такое несовпадение: шаг наших микросхем 2.5 мм. Ихних 2.54мм = 100 mil. Дык, наши микросхемы до 28 ног лезут в их кроватки, а 40-ка ногие микросхемы не лезут в их кроватки.
В общем, на лицо несколько косяков, странный производственник, путающий педали в арткам. И косяк с конвертацией в кореле. Что важно? истина или надо сделать костыли под эти все косяки?

**karabas2011** » 15 мар 2013, 15:32

Эти косяки - следствие использования генераторов чертежей, которые весьма часто применяются.В частности опенскадовские скрипты генерят эти файлы в зависимости от входных параметов. Короче я понял что без 16го корела всё будет весьма тоскливо.
Кстати как вы чистите файл уже для порезки от ненужных надписей и центровочных крестов, руками ? Или они в dxf в отдельном типа слое?

**how_eee** » 15 мар 2013, 16:24

файл что я сделал смотрели? Я там ничего не чистил. Или там нечего было чистить? 16 корел не проблема же. сказать где взять? или тут нельзя об этом?
